Способ управления процессом дистилляции

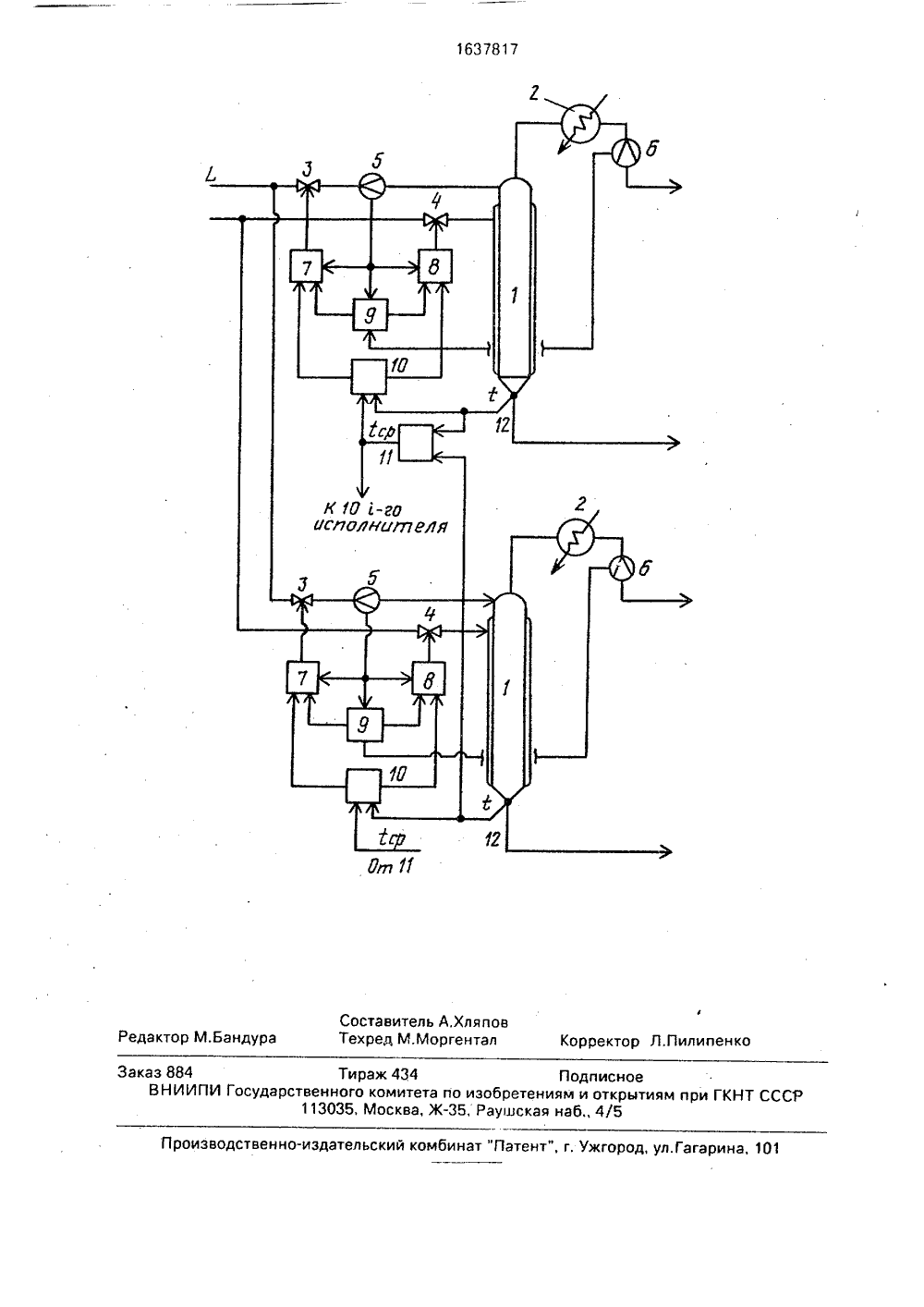

/00 01 О 1/22, 0 05 ИСАНИЕ ИЗОБРЕТЕНИЯ МУ СВИДЕТЕЛЬСТВ К АВТО ной проческого ,Минке- елиани СОМ особам упи термичениженном еской про- апролактаГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(71) Государственный институт азотмышленности и продуктов органисинтеза(56) Авторское свидетельство СССРВ 538733, кл. В 01 1 1/22, 1975.Авторское свидетельство СССРМ 1074558, кл. Н 01 Г 3/02, 1982.(54) СПОСОБ УПРАВЛЕНИЯ ПРОЦДИСТИЛЛЯЦИИ(57) Изобретение относится к справления процессами дистилляциски нестойких продуктов при подавлении, используемым в химичмышленности при производстве к Изобретение относится к способам управления процессами дистилляции термически нестойких продуктов при пониженном давлении и может быть использовано в химической промышленности при производстве ка и ролактама.Целью изобретения является снижение потерь дистиллятора за счет повышения точности регулирования температуры кубового остатка в каждом испарителе.На чертеже представлена схема реализации способа.Схема включает парэллелченные испарители 1, холодили а н ы 3 и 4, регулирующисоответственно продукта в испгреющего пара в их рубашку, д ма, и позволяет снизить потери дистиллята за счет повышения точности регулирования температуры кубового остатка в каждом испэрителе. Способ заключается в измерении и сравнении с критической для данного вида дистиллята температуры кубового остатка в испарителях, по которым вычисляют среднюю для всех испарителей температуру,измерении расходов исходного продукта и дистиллята, расчете по их величинам степени дистилляции испарителя, сравнении ее с заданной; по результату которого регулируют расходы исходного продукта и пара в испаритель с линейной коррекцией по величине рассогласования текущей и средней температур кубового остатка при положительной разности между текущей и критической температурами, в противном случае эти расходы корректируют обратно.пропорционально величине разности между критической и средней температурами, 1 ил,соответственно расхода исходного продукта и дистиллята, регуляторы 7 и 8 соответственно подачи исходного продукта и греющего пара, анализаторы 9 степени дистилляции, блоки 10 температурного контроля, блок 11 расчета средней температуры кубового остатка, датчики 12 температуры кубовой жидкости.Способ осуществляют следующим образом.Исходный продукт подают в каждый испаритель 1 через клапан 3 и измеряют его расход датчиком 5. Регулятором 8 осуществляют линейное регулирование посредством клапана 4 подачи греющего пара в обогреваюшую рубашку испарителя 2 по зависимости Р =К 11 (1)где Р - управляющее воздействие;К 1 - коэффициент пропорциональности;- расход исходного продукта.Испарившийся в испарителе продукт 5 конденсируют в холодильнике 2, при этом расход дистиллята измеряют датчиком 6, сигнал которого подают на второй вход анализатора 9, на первый вход которого заведен расход исходного продукта, По 10 величине сигналов датчиков 5 и 6 анализатор 9 формирует сигнал степени дистилляции;(2)15 При условии ТТкр, сигналосуществляет линейную коррекцию зависимости Р. = К 1по сигналу температурного рассогла сования, т.е, осуществляет зависимость.Р = К 1+ К 2(Т - Тср), (3) где К 2 - коэффициент пропорционал ьности.При условии ТТкр, регулятор 8 реализует зависимость 40Р = К + К 2(Ткр - Тср). (4)Происходит снижение нагрузки клапаном 3 через регулятор 7 по сигналу у из у = ЧЧ/Е-В/,где И/ - расход дистиллята.Этот сигнал подают в регуляторы 7 и 8. При снижении сигнала у в результате частичной разгерметизации или образования полимерной пленки на теплообменной поверхности происходит либо увеличение 20 подачи греющего пара клапаном 4 через регулятор регулятор 8, либо снижение нагрузки испарителя клапаном 3 через регулятор 7. Выбор воздействия определяется блоком 10 температурного контроля, кото рый производит сравнение величины температуры Т кубовой жидкости с величиной средней температуры кубовых остатков в испарителях 1, Тср, а также контроль достижения температурой Т предельно допустимой ве личины Ткр. анализатора 9, получаемого как сигнал ухудшения технологического состояния испарителя. При этом не важно, является ли это следствием падения вакуума в системе, загрязнения теплообменной поверхности, нарушения регулировки клапанов, либо другого какого возмущения. т,е. осуществляется зависимость3 = 3 0(77 о, (5) где , Ео - соответственно степень дистилляции и расход исходного продукта, предшествовавшие появлению сигнала Т = Ткр.Формула изобретения Способ управления процессом дистилляции термически нестойких продуктов в параллельно работающих вакуумных испарителях путем измерения расходов исходного продукта и дистиллятора и регулирования расходов исходного продукта и греющего пара на каждый испаритель в зависимости от расхода дистиллятора, о тличающийся тем,что,сцелью снижения потерь дистиллятора за счет повышения точности регулирования температуры кубового остатка в каждом испарителе, дополнительно рассчитывают по величинам измеряемых расходов степень дистилляции испарителя и измеряют, сравнивают с критической для данного вида дистиллятора температур кубового остатка в испарителях, по которым вычисляют среднюю для всех испарителей температуру, сравнивают степень дистилляции с заданной и по величине рассогласования регулируют расходы исходного продукта и пара в испаритель с линейной коррекцией по величине рассогласования текущей и средней температур кубового остатка при положительной разности между текущей и критической температурами, а при отрицательной эти расходы корректируют обратно пропорционально величине разности между критической и средней температурами,1637817Составитель А,Хляпов Редактор М.Бандура Техред М.Моргентал Корректор Л.Пилипенко аказ 884 Тираж 434 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
