Формирователь импульсов

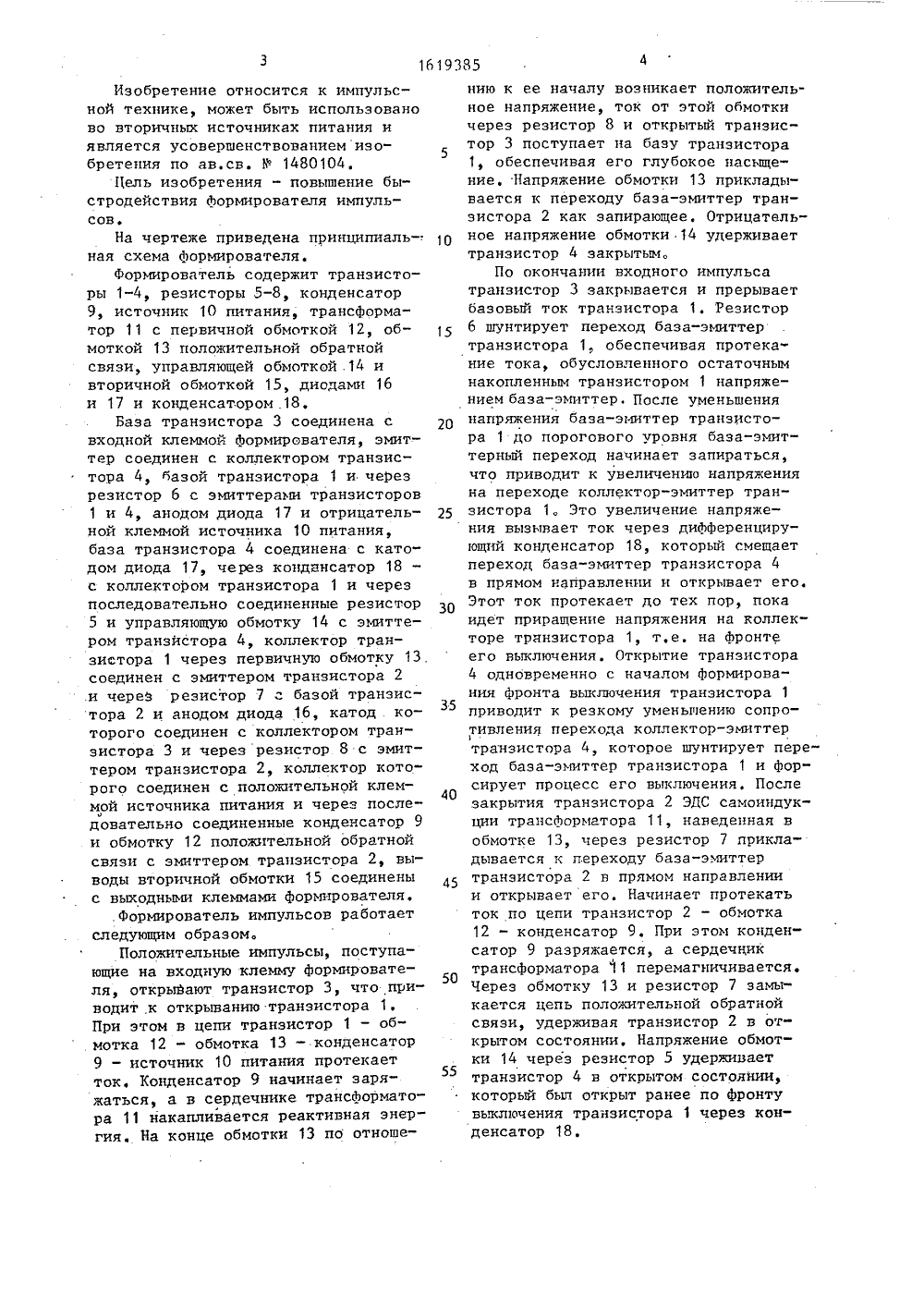

(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬ (57) Изобретение относитс ной технике,и может быть но во вторичных источника Цель изобретения - повьппение быстродействия формирователя. увеличениенапряжения на коллекторе транзистора 1 вызывает ток .через конденсатор18, открывая транзистор 4 и приводяк резкому уменьшению сопротивленияперехода коллектор-эмиттер транзистора 4, шунтируя переход база-эмиттертранзистора 1 и тем самым форсируяпроцесс его выключения. Диод 17обеспечивает защиту перехода базаэмиттер транзистора 4 от большогообратного напряжения. 1 ил.Изобретение относится к импульсной технике, может быть использованово вторичных источниках питания иявляется усовершенствованием изобретения по ав.св. Р 1480104.11 ель изобретения - повышение быстродействия формирователя импульсов.На чертеже приведена принципиальная схема формирователя.Формирователь содержит транзисторы 1-4, резисторы 5-8, конденсатор9, источник 10 питания, трансформатор 11 с первичной обмоткой 12, обмоткой 13 положительной обратнойсвязи, управляющей обмоткой .14 ивторичной обмоткой 15, диодами 16и 17 и конденсатором .18,База транзистора 3 соединена свходной клеммой формирователя, эмиттер соединен с коллектором транзистора 4, базой транзистора 1 и чеРезрезистор 6 с эмиттерами транзисторов1 и 4, анодом диода 17 и отрицательной клеммой источника 10 питания,база транзистора 4 соединена с катодом диода 17, через конденсатор 18 -с коллектором транзистора 1 и черезпоследовательно соединенные резистор5 и управляющую обмотку 14 с эмиттером транзйстора 4, коллектор транзистора 1 через первичную обмотку 13соединен с эмиттером транзистора 2и через резистор 7 с базой транзистора 2 и анодом диода 16, катод . которого соединен с коллектором транзистора 3 и через резистор 8 с эмиттером транзистора 2, коллектор которого соединен с положительной клеммой источника питания и через последдовательно соединенные конденсатор 9и обмотку 12 положительной обратнойсвязи с эмиттером транзистора 2, выводы вторичной обмотки 15 соединеныс выходными клеммами формирователя.Формирователь импульсов работаетследующим образом.Положительные импульсы, поступающие на входную клемму формирователя, открьпают транзистор 3, что приводит к открыванию транзистора 1.При этом в цепи транзистор 1 - обмотка 12 - обмотка 13 - конденсатор9 - источник 10 питания протекаетток. Конденсатор 9 начинает заряжаться, а в сердечнике трансформатора 11 накапливается реактивная энергия. На конце обмотки 13 по отноше 5 10 15 20 25 30 35 40 45 50 55 нию к ее началу возникает положительное напряжение, ток от этой обмоткичерез резистор 8 и открытый транзис"тор 3 поступает на базу транзистора1, обеспечивая его глубокое насыщение. Напряжение обмотки 13 прикладывается к переходу база-эмиттер транзистора 2 как запирающее. Отрицательное напряжение обмотки 14 удерживает транзистор 4 закрытым.По окончании входного импульса транзистор 3 закрывается и прерывает базовый ток транзистора 1, Резистор 6 шунтирует переход база-эмиттер транзистора 1, обеспечивая протекание тока, обусловленного остаточным накопленным транзистором 1 напряжением база-эмиттерПосле уменьшения напряжения база-эмиттер транзистора 1 до порогового уровня база-эмиттерный переход начинает запираться,что приводит к увеличению напряженияна переходе коллектор-эмиттер транзистора 1, Это увеличение напряжения вызывает ток через дифференцирующий конденсатор 18, который смещаетпереход база-эмиттер транзистора 4 в прямом направлении и открывает его,Этот ток протекает до тех пор, покаидет приращение напряжения на коллекторе трннзистора 1, т,е. на фронтеего выключения. Открытие транзистора4 одновременно с началом формирования фронта выключения транзистора 1приводит к резкому уменьшению сопротивления перехода коллектор-эмиттер транзистора 4, которое шунтирует переход база-эмиттер транзистора 1 и форсирует процесс его выключения, После закрытия транзистора 2 ЭДС самоиндукции трансформатора 11, наведенная вобмотке 13, через резистор 7 прикладывается к переходу база-эмиттертранзистора 2 в прямом направлениии открывает его. Начинает протекатьток по цепи транзистор 2 - обмотка12 - конденсатор 9, При этом конденсатор 9 разряжается, а сердечниктрансформатора 1 1 перемагничивается.Через обмотку 13 и резистор 7 замыкается цепь положительной обратнойсвязи, удерживая транзистор 2 в открытом состоянии. Напряжение обмотки 14 через резистор 5 удерживаеттранзистор 4 в открытом состоянии,который был открыт ранее по фронтувыключения транзистора 1 через конденсатор 18.формула из обретения Составитель В,БутинТехред М.Дидык Корректор М,Иароши Редактор Н.Лазаренко Заказ 54 Подписное Тираж ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 5161938В момент прихода очередного импульса транзистор 3 открывается ичерез диод 16 шунтирует базу транзистора 2 что приводит к его запиУ5 ранив. Транзистор 1 остается закрытым, Закрытие транзистора 2 приводит к прерыванию тока через обмотку 12 и возникновению ЭДС самоиндукции, которая индуцирует в обмотке 14 напряжение, запирающее транзистор 4, После закрытия транзистора 4 открывается транзистор 1. Через открытый переход коллектор-эмиттер транзистора 1 и прямосмещенный диод 17 конденсатор 18 разряжается, при этом диод 17 защищает переход база-эмиттер транзистора 4 от большого обратного напряжения. Далее процессы повторяются. 20Во вторичной обмотке 15 трансФорматора 11 индуцируются импульсы напряжения переменной полярности, по 5 бстуйающие на выходные клеммы Формирователя.Таким образом, предлагаемьп Формирователь импульсов сокращает про иесс пассивного запирания транзистора 1, что повьнает быстродействие Формирователя,Формирователь импульсов по ав.св. У 1480104, отличающийся тем, что, с целью повьшения быстродействия, в него введены второй конденсатор и второй диод, анод которого соединен с эмиттером третьего транзистора, а катод - с базой третьего транзистора и первым выводом второго конденсатора, второй вывод которого соединен с коллектором четвертого транзистора.
