Генератор импульсов

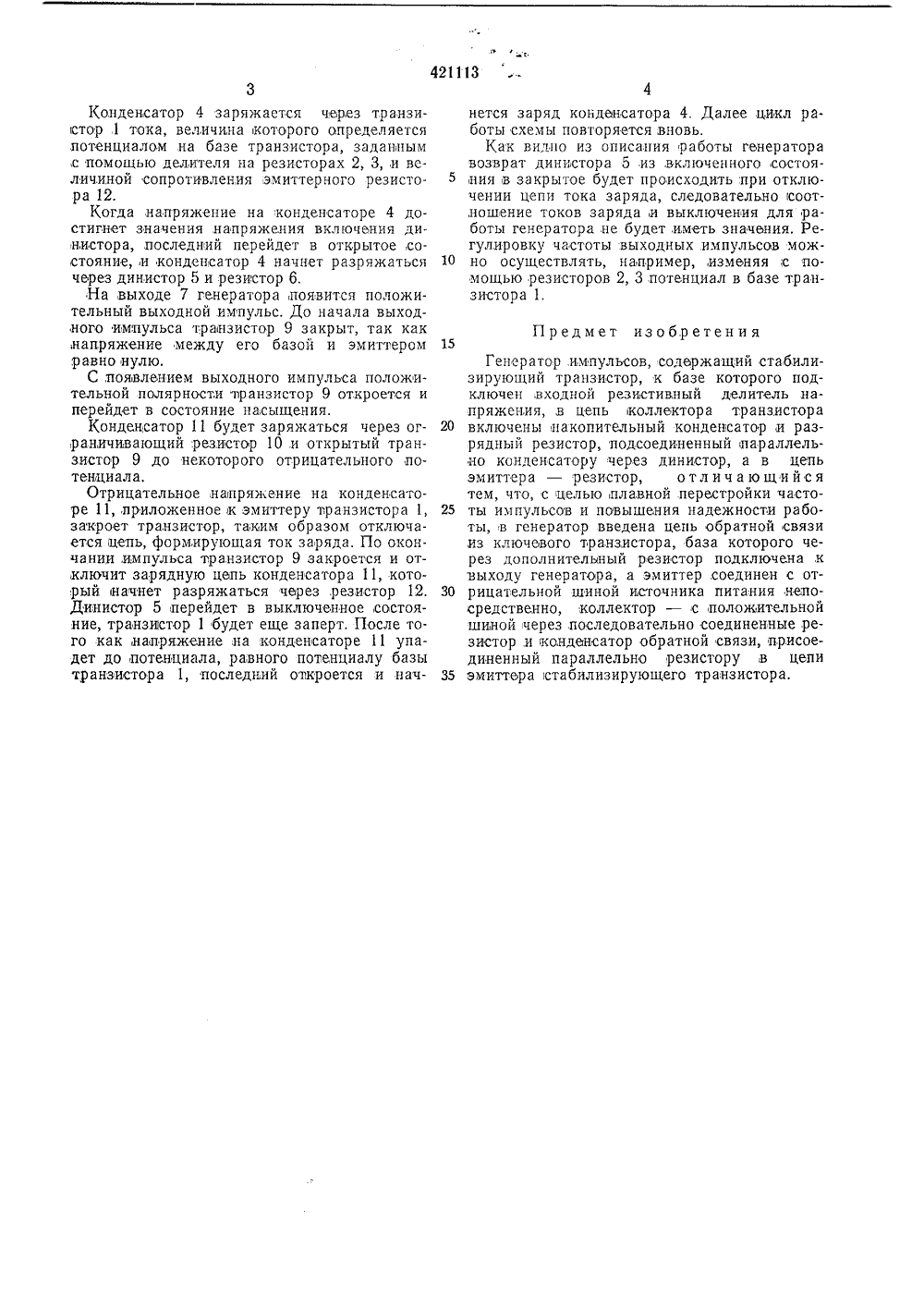

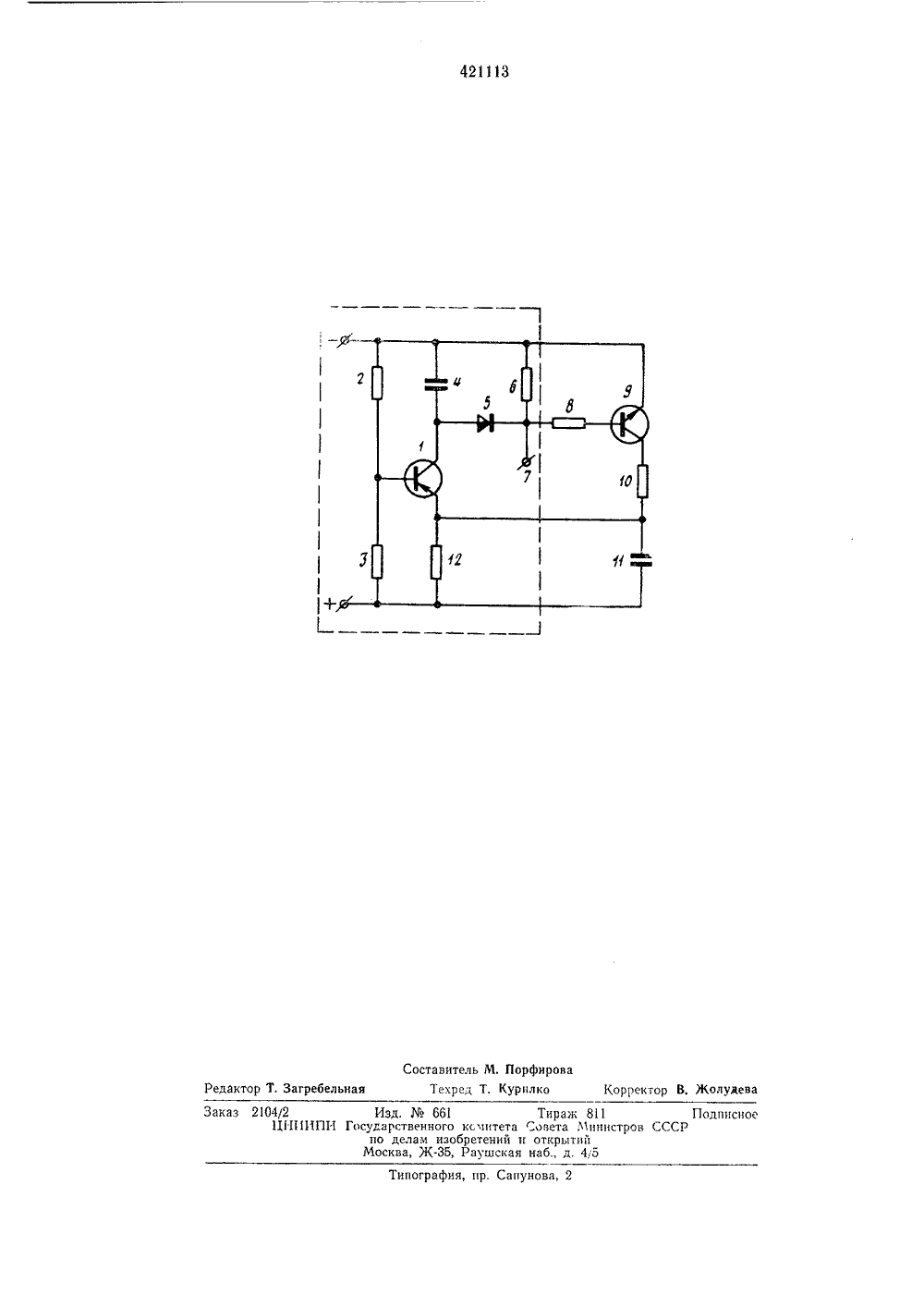

О П И Е ИЗОБРЕТЕНИЯ и 42 ШЗ Союз Советскиъ Социалистически Республикс присоединением заявки2) Приорите осударствеииый комиСовета Мииистров ССпо делам изооретеиии открытий Опубликовано 25.0 ллетень11 53) УДК 621.373.5Дата опубликования описания 23.08.74(71) Заявител 54) ГЕНЕРАТОР ИМПУЛЬСОВ бретение относится к имлульсной тех ц,ике,Известны генераторы импульсов на децисторах, использующие в качестве, стабилизатора зарядного тока транзистор в режиме эмиттерного повторителя.Такие генераторы не могут быть использованы в серийно выпускаемых приборах, так как требуют индивидуальной подборки элементов схемы и обладают низкой надежностьюпотому что возможны срывы генерации с изменением параметров динистора и других элементов схемы,Кроме того, условия работы генератора /выкл ) /зар ) /вкл ОГр а НИЧИВа ЮТ ВОЗМожцоетЬ плавной регулировки частоты генератора путем .изменения величины тока заряда. Для плавной перестройки частоты импульсов и повышения надежности работы в генератор введена, цепь обратной овязи, содержащая ключевой транзистор. База ключевого транзистора через дополнительный резистор присоединена к выходу генератора. Эмиттер соединен с отрицательной шиной источника литания непосредственно, коллектор - с положительной шиной через последовательно соединенные резистор и конденсатор обратной связи.Резистор в цепи эмиттера стабилизирующего транзистора зашунтирован конденсатором обратной связи.Стабилизирующий транзистор генераторазапирается на время действия выходного им 5 пульса, благодаря чему ток заряда не препятствует,переходу динистора из включенного состояния в запертое, В этом случае разброс и температурный уход величины тока вьпслючения динистора сче будет влиять на цадеж ность работы генератора, появляется возможность плавной регулировки частоты следования генерируемых импульсов путем, изменения величины тока заряда в большую ,сторону (практически неограниченно).15 На чертеже изображена схема генератораимпульсов.Генератор содержит стабилизирующийтранзистор 1, база которого присоединена к входному делителю напряжения на резисто рах 2 и 3. В цепь коллектора транзисторавключены накопительный конденсатор 4, динистор 5 и разрядный резистор 6. К выходу 7 генератора через дополнительный резистор 8 подключен ключевой транзистор 9 обратной 25 связи, коллектор которого через резистор 10и конденсатор 11 соединен с положительной шиной источника питания, а эмиттер - с отрицательной шиной.Резистор 12 зашунтировац коцденсато.30 ром 11,Конденсатор 4 заряжается через транзистор 1 тока, величина которого определяется ,потенциалом на базе транзистора, заданным ,с помощью делителя на резисторах 2, Зи величиной сопротивления эмиттерного резистора 12.Когда напряжение на конденсаторе 4 достигнет значения напряжения включения динистора, последний перейдет в открытое,состояние, и конденсатор 4 начнет разряжаться через динистор 5 и резистор 6.На выходе 7 генератора появится положительный выходной импульс. До начала выход,ного импульса транзистор 9 закрыт, так как напряжение между его базой и эмиттером равно нулю.С появлением выходного импульса положительной полярности транзистор 9 откроется и перейдет в состояние насыщения.Конденсатор 11 будет заряжаться через ограничивающий резистор 10,и открытый транзистор 9 до некоторого отрицательного потенциала.Отрицательное,напряжение на конденсаторе 11 приложенноек эмиттеру транзистора 1, закроет транзистор, таким образом отключается цепь, формирующая ток заряда. По окончании импульса транзистор 9 закроется и отключит зарядную цепь конденсатора 11, который начнет разряжаться через резистор 12. Динистор 5 перейдет в выключенное состояние, транзистор 1 будет еще заперт, После того как напряжение на конденсаторе 11 упадет до потенциала, равного потенциалу базы транзистора 1, последний откроется и начнется заряд конденсатора 4, Далее цикл работы схемы повторяется вновь,Как видно из описания работы генераторавозврат динистора 5 из включенного состоя ния в закрытое будет происходить,при отключении цепи тока заряда, следовательно (соот,но(ение токов заряда и выключения для работы генератора не будет иметь значения. Регулировку частоты выходных импульсов мож но осуществлять, напримеризменяя с помощью резисторов 2, 3 потенциал в базе транзистора 1. Предмет изобретения 15Генератор импульсов, содержащий стабилизирующий транзистор, к базе которого подключен,входной резистивный делитель напряжения, в цепь коллектора транзистора 20 включены накопительный конденсатор и разрядный резистор, подсоединенный параллельно конденсатору через динистор, а в цепь эмиттера - резистор, о т л и ч а ю щ и й с я тем, что, с целью плавной перестройки часто ты импульсов и повышения надежности работы, в генератор введена цель обратной связи из ключевого транзистора, база которого через дополнительный резистор подключена .к выходу генератора, а эмиттер,соединен с от рицательной шиной источника питания непосредственно, коллектор - с положительной шиной через, последовательно соединенные резистор,и конденсатор обратной связи, присоединенный параллельно резистору в цепи 35 эмиттера стабилизирующего транзистора,Составитель М. ПорфироваРедактор Т. Загребельная Техред Т. Курнлко Корректор В, Жо ПодписноеССР Типография, пр. Сапунова, 2 каз 21042 Изд.661 Ц 1111 ИПИ Государственного ксчитета по делам изобретений Москва, Ж-З 5, РаушскаяТираж 811 овета Министро открытий наб., д, 4,5
