Устройство для измерения параметров частотно-модулированных гармонических сигналов

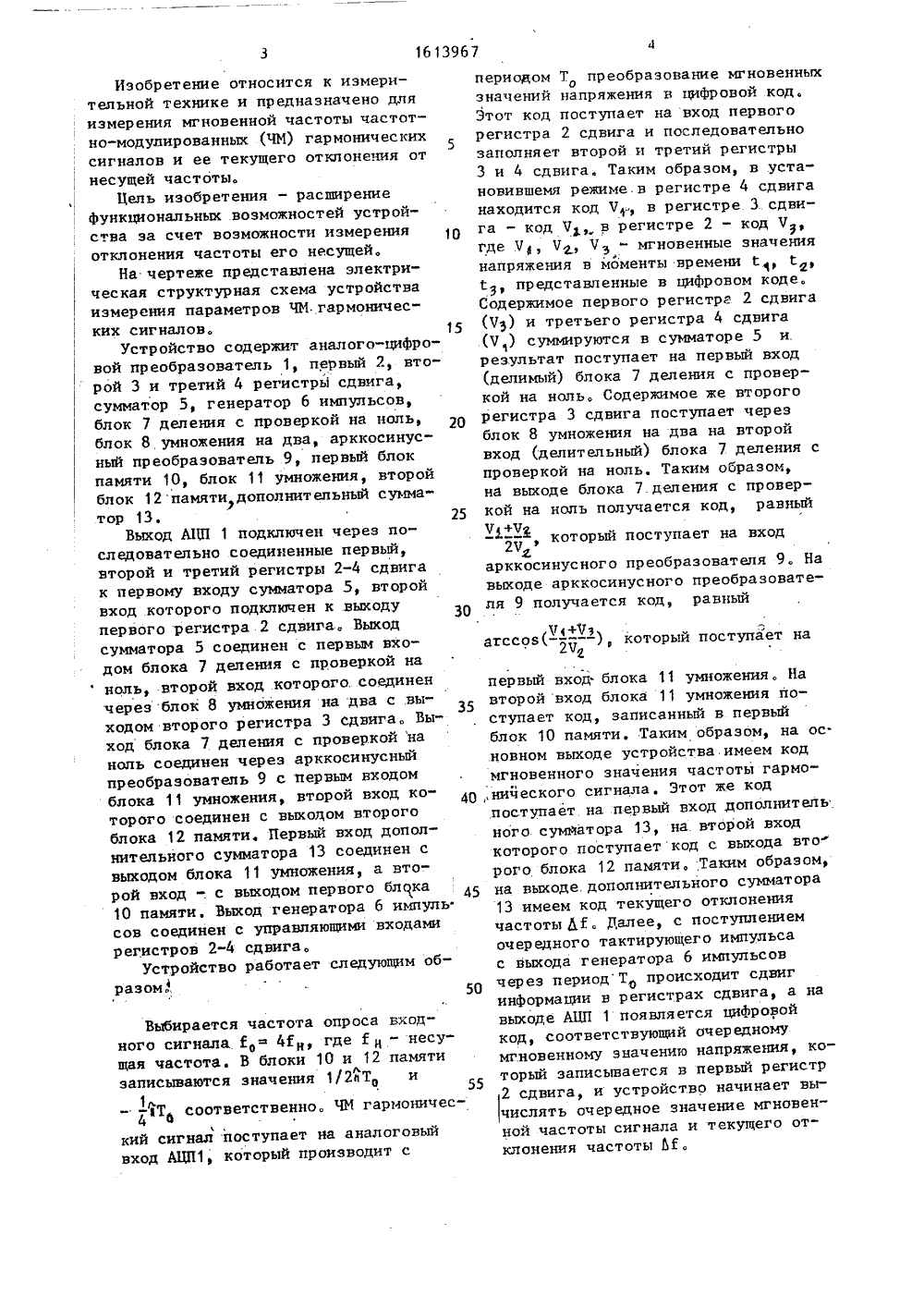

(9) (Н) А 51)5 С 01 К 2 умнеобр ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЭОБР К АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССРР 1185260, кл. С 01 Н 23/00, 1985.(57) Изобретение относится к измерительной технике и может быть использовано для измерения мгновенной частоты частотно-модулированных гармо 2нических сигналов и ее отклонения от номинального значения, Целью изобретения является расширение функциональных воэможностей устройства, Устройство обеспечивает определение отклонения мгновенной частоты гармонического сигнала согласно математическому выражению, приведенному в описании изобретения)и содержит аналогоцифровой преобразователь 1, регистры 2, 3 и 4 сдвига, сумматоры 5, 13, генератор 6 импульсов, блок 7 деления, блок 8 ожения на два, арккосинусный пр азователь 9, блок 11 . умножения, блоки 10 и 12 памяти, 1 илИзобретение относится к измерительной технике и предназначено дляизмерения мгновенной частоты частотно-модулированных (ЧМ) гармонических5сигналов и ее текущего отклонения отнесущей частоты.Цепь изобретения - расширениеФункциональных возможностей устройства за счет возможности измеренияотклонения частоты его несущей.На чертеже представлена электрическая структурная схема устройстваизмерения параметров ЧМ гармонических сигналов. 15Устройство содержит аналого-цифровой преобразователь 1, первый 2, второй 3 и третий 4 регистрй сдвига,сумматор 5, генератор 6 импульсов,блок 7 деления с проверкой на ноль,блок 8 умножения на два, арккосинусный преобразователь 9, первый блокпамяти 10, блок 11 умножения, второйблок 12 памяти дополнительный суммаУтор 13. 25Выход АЦП 1 подключен через последовательно соединенные первый,второй и третий регистры 2-4 сдвигак первому входу сумматора 5, второйвход которого подключен к выходупервого регистра 2 сдвига. Выходсумматора 5 соединен с первым входом блока 7 деления с проверкой наноль, второй вход .которого. соединенчерез блок 8 умножения на два с .выходом второго регистра 3 сдвига. Выход блока 7 деления с проверкой наноль соединен через арккосинусныйпреобразователь 9 с первым входомблока 11 умножения, второй вход которого соединен с выходом второгоблока 12 памяти, Первый вход дополнительного сумматора 13 соединен свыходом блока 11 умножения, а второй вход в . с выходом первого блока10 памяти. Выход генератора 6 импуль.сов соединен с управляющими входамирегистров 2-4 сдвига,Устройство работает следующим образом50 Выбирается частота опроса входного сигнала 24 йн, где й я - несущая частота. В блоки 10 и 12 памятил записываются значения 1/2 пТО и - -1 Т соответственно, ЧМ гармоничес 1 л4 бкий сигнал поступает иа аналоговый вход АЦП 1, который производит с периодом Т преобразование мгновенных значений напряжения в цифровой код. Этот код поступает на вход первого регистра 2 сдвига и последовательно заполняет второй и третий регистры 3 и 4 сдвига, Таким образом, в установившемя режиме.в регистре 4 сдвига находится код Ч:, в регистре 3 сдвига - код Чх,.в регистре 2 - код Чуе где Ч, Ч, Ч - мгновенные значейия напряжения в моменты времени йпредставленные в цифровом коде, Содержимое первого регистре 2 сдвига (Ч) и третьего регистра 4 сдвига (Ч ) суммируются в сумматоре 5 и результат поступает на первый вход (делимый) блока 7 деления с проверкой на ноль, Содержимое же второго регистра 3 сдвига поступает через блок 8 умножения на два на второй вход (делительный) блока 7 деления с проверкой на ноль. Таким образом, на выходе блока 7.деления с проверкой на ноль получается код, равный Чю+Чакоторый поступает на вход2 Ч фарккосинусного преобразователя 9. На выходе арккосинусного преобразователя 9 получается код, равный Ь+Чзагссоз( в в -) который поступает на 2 Ч ф первый вход блока 11 умножения. Навторой вход блока 11 умножения поступает код, записанный в первыйблок 10 памяти, Таким образом, на основном выходе устройства имеем кодмгновенного значения частоты гармонического сигнала. Этот же код поступает на первый вход дополнитель ного сумггатора 13, на. второй вход которого поступаеткод с выхода вто рого блока 12 памяти, Таким образом, на выходе. дополнительного сумматора 13 имеем код текущего отклонения частоты 5,К, Далее, с поступлением очередного тактирующего импульса с выхода генератора 6 импульсов через периодТо происходит сдвиг информации в регистрах сдвига, а на выходе АЦП 1 появляется цифровой код, соответствующий очередному мгновенному значению напряжения, который записывается в первый регистр2 сдвига, и устройство начинает вычислять очередное значение мгновенной частоты сигнала и текущего отклонения частоты М..Составитель В, ВеличинРедактор И. Сегляник Техред Л.Олийнык Корр ект ор Т. Палий Заказ 3891 Тираж 560 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патейт", г.Ужгород, ул. Гагарина,10 5 161 Формула из обретенияУстройство для измерения параметров частотно-модулированных гармонических сигналов, содержащее последовательно соединенные генератор импульсов, аналого-цифровой преобразователь, первый, второй, и третий регистры сдвига, сумматор, второй вход которого соединен с выходом первого регистра сдвига, при этом управляющие входы регистров сдвига подключены к выходу генератора импульсов, вход аналого-циФрового преобразователя соединен с входом устройства, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей за счет измерения мгновенного отклонения частоты, в него дополнительно введены последовательно соединенные блок деления, арккосинусный преобразователь, блок умножения и дополнительный сумматор, а также первый и второй блоки памяти и блок умножения на два, вход которого соединен с выходсм второго регистра сдвига, а выход - с управляющим входом блока деления, входом соединенного с выходом сумматора, выход дополнительного сумматора - с дополнительным выходом устройства, выход второго блока памяти соединен с вторым входом дополнительного сумматора, выход первого блока памяти соединен со вторым входом блока умножения, выход которого соединен с выходом устройства.
