Способ установления исходящего соединения с передачей кодограммы автоматического определения номера многочастотным кодом методом безынтервального импульсного пакета при ограниченной проводности коммутационного

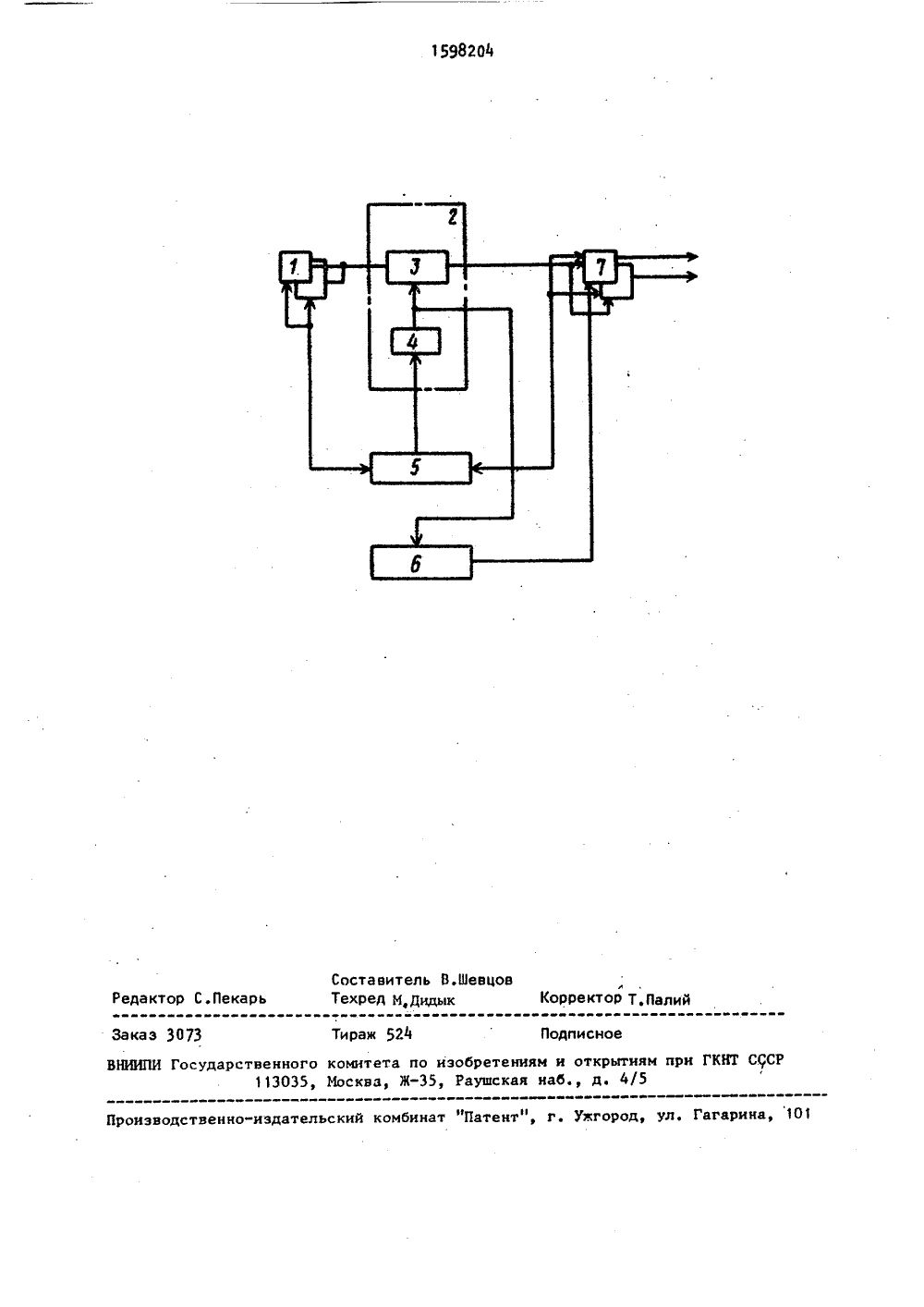

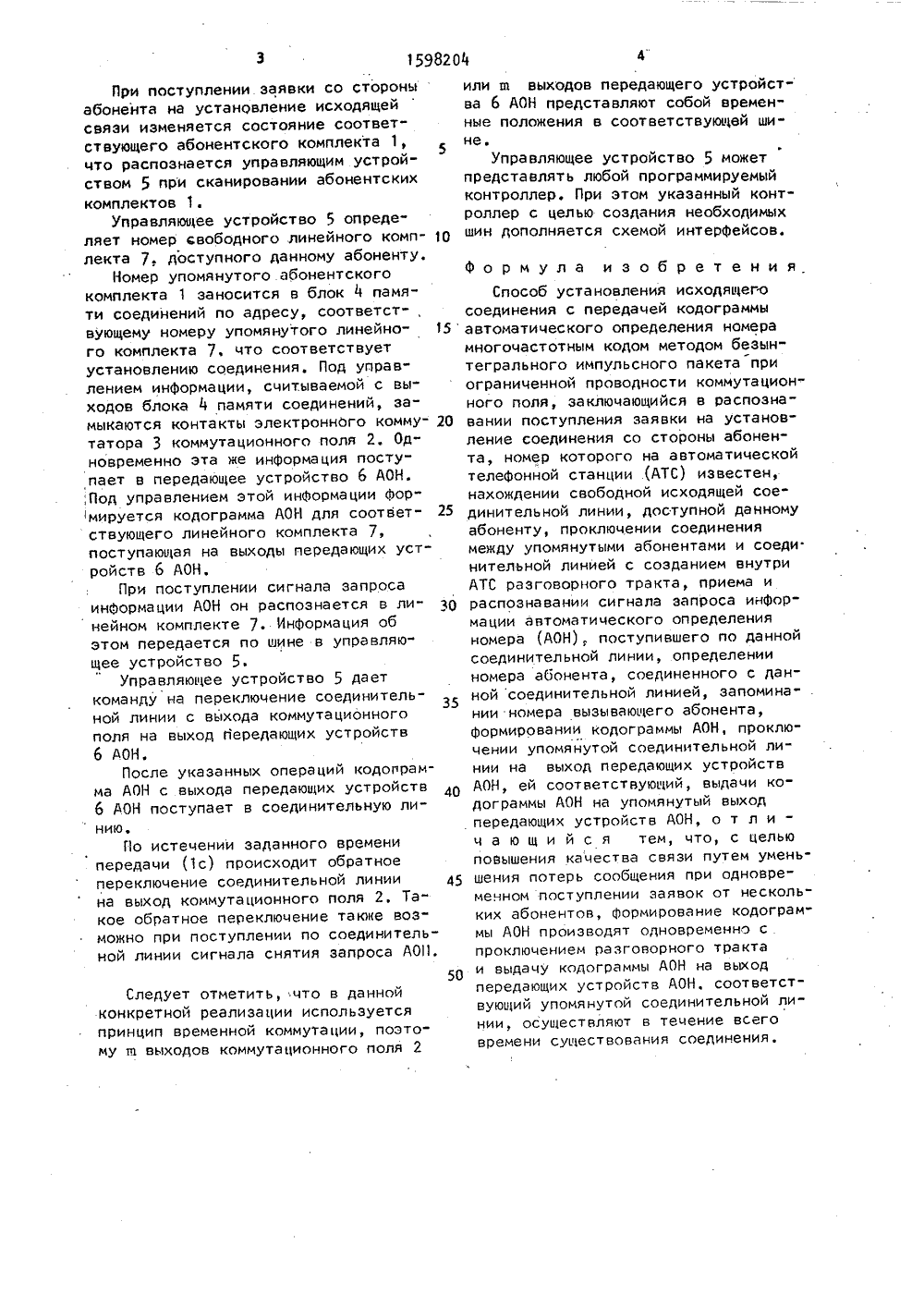

(51)5 Н 04 М 3/00 Ьцц 3 ьЗпппЬгЖ ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЯЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(56) Сборник инструкций по техни-, ческой эксплуатации промоборудования и аппаратуры АОН АТС СТС. - М.: Связь, 1987(54) СПОСОБ УСТАНОВЛЕНИЯ ИСХОДЯЩЕГО СОЕДИНЕНИЯ С ПЕРЕДАЧЕЙ КОДОГРАИМЫ АВТОМАТИЧЕСКОГО ОПРЕДЕЛЕНИЯ НОМЕРА МНОГОЧАСТОТНЫМ КОДОМ МЕТОДОМ БЕЗЬЗНТЕРВАЛЬНОГО ИМПУЛЬСНОГО ПАКЕТА ПРИ ОГРАНИЧЕННОЙ ПРОВОДНОСТИ КОММУТАЦИОННОГО ПОЛЯ УИзобретение относится к телефонии и может найти применение на городских и сельских телефонных сетях,оборудованных автоматическими телефонными станциями (АТС) малой емкости; а также на специализированныхсетях, построенных на основе АТС указанного типа.Цель изобретения - повышение качества связи путем уменьшения потерьсообщения при одновременном поступлении заявок от нескольких абонентов.На чертеже приведена структурнаяэлектрическая схема устройства, реа.лизующего способ,Устройство, реализующее способ,содержит абонентские комплекты 1,коммутационное поле 2, электронныйкоммутатор 3, блок 4 памяти соедине 2(57) Изобретение относится к электросвязи, Цель изобретения - повышение качества связи, Отличительной особенностью данного способа является одновременное осуществление формирования кодограммы автоматического определения номера (АОН) и проключения разговорного тракта, При этом в течение всего времени существования соединения осуществляется выдача кодограммы АОН на выход передающих устройств АОН, соответствующий соединительной линии. Цель достигается путем уменьшения потерь сообщения при одновременном поступлении заявок от нескольких абонентов. 1 ил,ний, управляющее устройство 5, передающее устройство б АОН, линейные комплекты 7.Устройство работает следующим образом.Абонентские комплекты 1 связаны посредством управляющей шины с управляющим устройством 5, котсрое в свою очередь связано шиной с блокомпамяти соединений и шиной с линейными комплектами 7. Выходы абонентских комплектов 1 поступают на вход электронного коммутатора 3, выходы которого являются входами линейных комплектов 7, Выходы блока 4 памяти соединений являются управляющими входами электронного коммутатора 3 и передающего устройства 6 АОН, выходы которого заведены на дополнительные входы линейных комплектов 7, 3 1598204"При поступлении заявки со стороныабонента на установление исходящейсвязи изменяется состояние соответствующего абонентского комплекта 1,что распознается управляющим устройством 5 при сканировании абонентскихкомплектов 1.Управляющее устройство 5 определяет номер свободного линейного комп- Олекта 7, доступного данному абоненту.Номер упомянутого абонентскогокомплекта 1 заносится в блокпамяти соединений по адресу, соответст-,вующему номеру упомянутого линейного комплекта 7, что соответствуетустановлению соединения, Под управлением информации, считываемой с вы"ходов блока Й памяти соединений, замыкаются контакты электронного коммутатора 3 коммутационного поля 2, Одновременно эта же информация поступает в передающее устройство 6 АОН.,Под управлением этой информации Формируется кодограмма АОН для соответ" 25ствующего линейного комплекта 7,поступающая на выходы передающих устройств 6 АОН,При поступлении сигнала запросаинформации АОК он распознается в ли- з 0нейном комплекте 7. Информация обэтом передается по шине в управляющее устройство 5.Управляющее устройство 5 даеткоманду на переключение соединительной линии с выхода коммутационногополя на выход передающих устройств6 АОН.После указанных операций кодоорамма АОН с выхода передающих устройств 406 АОН поступает в соединительную ли нию,По истечении заданного временипередачи (1 с) происходит обратноепереключение соединительной линии 45на выход коммутационного поля 2. Такое обратное переключение также возможно при поступлении по соединительной линии сигнала снятия запроса АОН.50Следует отметить, что в данной конкретной реализации используется принцип временной коммутации, поэтому ш выходов коммутационного поля 2 или ш выходов передающего устройства 6 АОН представляют собой временные положения в соответствующей шинеУправляющее устройство 5 может представлять любой программируемый контроллер, При этом указанный контроллер с целью создания необходимых шин дополняется схемой интерфейсов. Формула изобретения,Способ установления исходящего соединения с передачей кодограммы автоматического определения номера многочастотным кодом методом безынтегрального импульсного пакета при ограниченной проводности коммутационного поля, заключающийся в распознавании поступления заявки на установление соединения со стороны абонента, номер которого на автоматической телефонной станции (АТС) известен, нахождении свободной исходящей соединительной линии, доступной данному абоненту, проключении соединения между упомянутыми абонентами и соеди. нительной линией с созданием внутри АТС разговорного тракта, приема и распознавании сигнала запроса информации автоматического определения номера (АОН), поступившего по данной соединительной линии, определении номера абонента, соединенного с данной соединительной линией, запомина- . нии номера вызывающего абонента, формировании кодограммы АОН, проключении упомянутой соединительной линии на выход передающих устройств АОН, ей соответствующий, выдачи кодограммы АОН на упомянутый выход передающих устройств АОН, о т л и - ч а ю щ и й с я тем, что, с целью повышения качества связи путем уменьшения потерь сообщения при одновременном поступлении заявок от нескольких абонентов, формирование кодограммы АОН производят одновременно с проключением разговорного тракта и выдачу кодограммы АОН на выход передающих устройств АОН, соответствующий упомянутой соединительной линии, осуществляют в течение всего времени существования соединения,1598204 ост едактор С.Пекар ех тв ви Тираж 5 Подписи ГКНТ СЧ комитет Москва,одственно-иэдательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 аз 3073 НИИПИ Государственн 1130
