Стенд для испытания подшипников качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

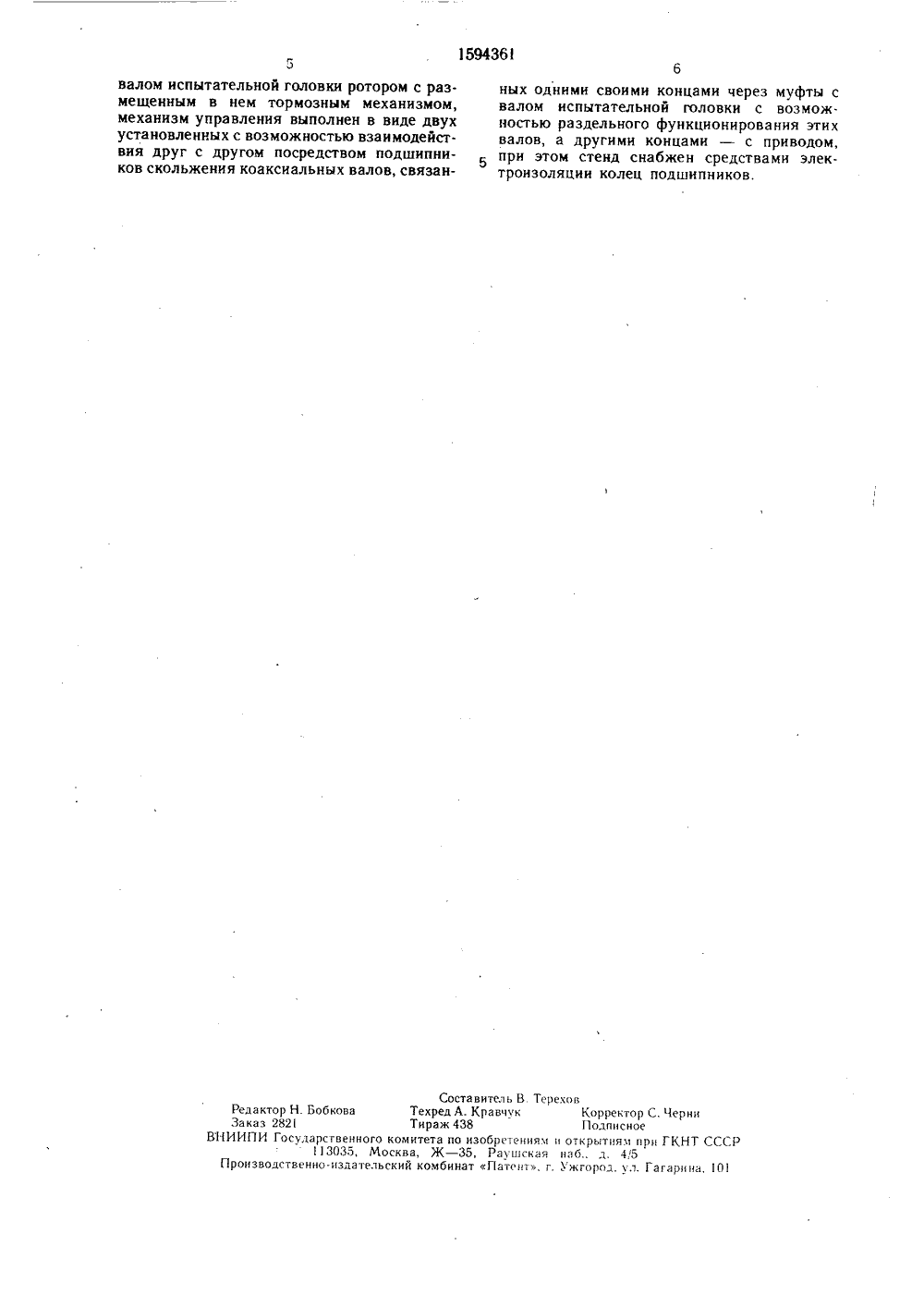

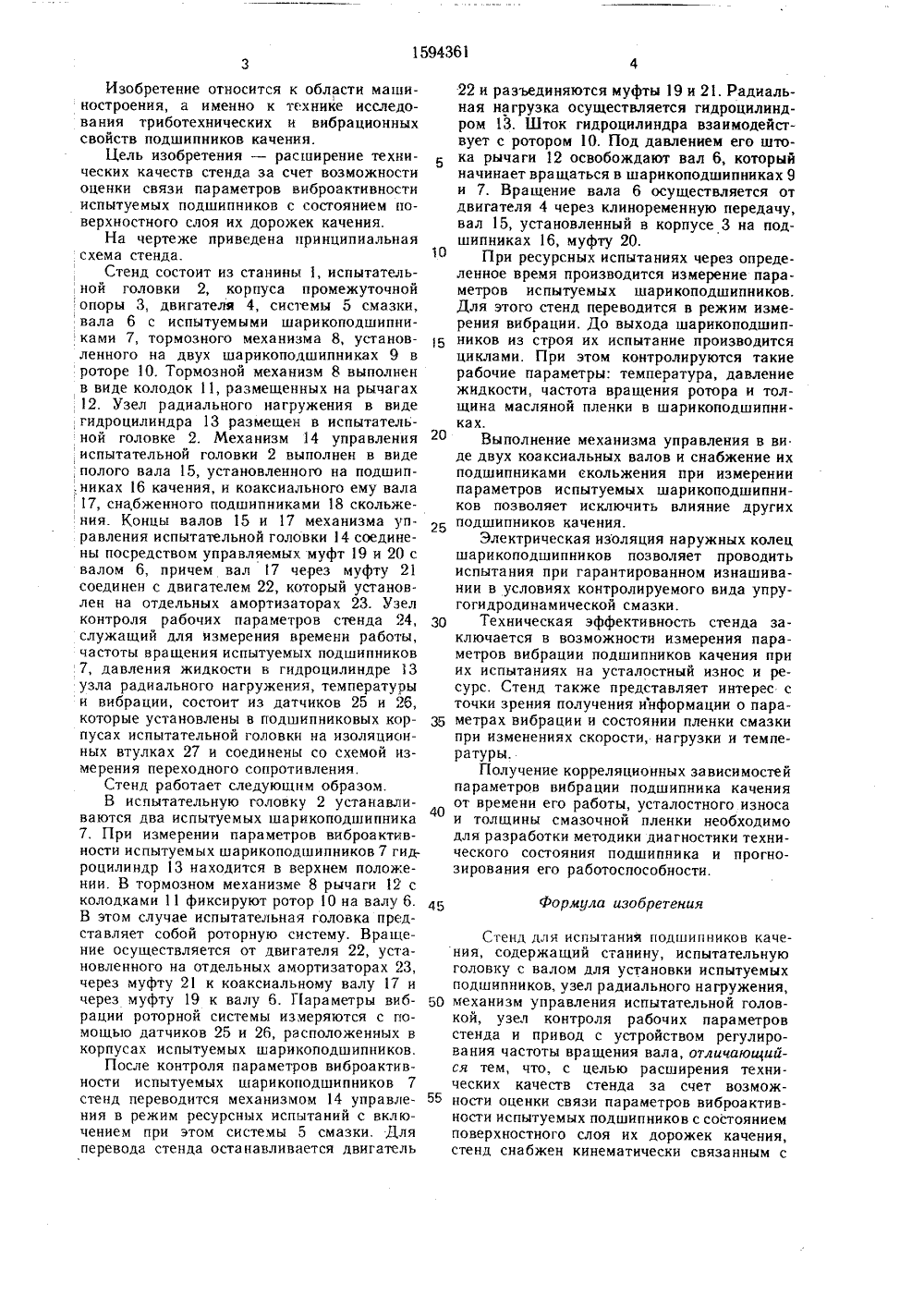

,ЯО 1594361 1)5 б 13/О гглпру 3 ч.9 И ЕТ ВТОРСНОМУ СВИДЕТЕЛЬСТВУ г ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Саратовский политехнический институт(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ПОДШИПНИКОВ КАЧЕНИЯ(57) Изобретение относится к машиностроению, а именно к технике исследованиятриботехнических и вибрационных свойствподшипников качения. Цель изобретения -расширение технических качеств стенда засчет возможности оценки связи параметроввиброактивности испытуемых подшипников ссостоянием поверхностного слоя их дорожек качения. Стенд состоит из станины 1, испытательной головки 2, системы смазки 5, вала 6, испытываемых подшипников (П) 7, тормозного механизма 8, механизма управления (МУ) 14, узла радиального нагружения, состоящего из гидроцилиндра 13 и узла контроля рабочих параметров стенда 24. МУ 14 выполнен в виде полого вала 15, установленного на подшипниках качения 16, и коаксиального ему вала 17, снабженного подшипниками скольжения 18. Концы валов 15 и 1 МУ 14 соединены через управляемые муфты 19 и 20 с валом 6, причем вал 17 через муфту 21 соединен с двигателем 22. Наружные кольца П 7 электрически изолированы друг от друга, Техническая эффективность стенда заключается в возможности измерения параметров вибрации П 7 при их 3 испытаниях на усталостный износ и ресурс. 1 ил.Формула изобретения 50 55 Изобретение относится к области машиностроения, а именно к технике исследования триботехнических и вибрационных свойств подшипников качения.Цель изобретения - расширение технических качеств стенда за счет возможности оценки связи параметров виброактивности испытуемых подшипников с состоянием поверхностного слоя их дорожек качения.На чертеже приведена принципиальная схема стенда.Стенд состоит из станины 1, испытательной головки 2, корпуса промежуточной опоры 3, двигателя 4, системы 5 смазки, вала 6 с испытуемыми шарикоподшипниками 7, тормозного механизма 8, установленного на двух шарикоподшипниках 9 в роторе 10. Тормозной механизм 8 выполнен в виде колодок 11, размещенных на рычагах 12. Узел радиального нагружения в виде гидроцилиндра 13 размещен в испытательной головке 2. Механизм 14 управления испытательной головки 2 выполнен в виде полого вала 15, установленного на подшип, никах 16 качения, и коаксиального ему вала17, снабженного подшипниками 18 скольжения. Концы валов 15 и 17 механизма управления испытательной головки 14 соединены посредством управляемых муфт 19 и 20 с валом 6, причем вал 17 через муфту 21 соединен с двигателем 22, который установлен на отдельных амортизаторах 23. Узел контроля рабочих параметров стенда 24, служащий для измерения времени работы, частоты вращения испытуемых подшипников 7, давления жидкости в гидроцилиндре 13 узла радиального нагружения, температуры и вибрации, состоит из датчиков 25 и 26, которые установлены в подшипниковых корпусах испытательной головки на изоляционных втулках 27 и соединены со схемой измерения переходного сопротивления.Стенд работает следующим образом.В испытательную головку 2 устанавливаются два испытуемых шарикоподшипника 7, При измерении параметров виброактивности испытуемых шарикоподшипников 7 гидроцилиндр 13 находится в верхнем положении, В тормозном механизме 8 рычаги 12 с колодками 11 фиксируют ротор 10 на валу 6. В этом случае испытательная головка представляет собой роторную систему. Вращение осуществляется от двигателя 22, установленного на отдельных амортизаторах 23, через муфту 21 к коаксиальному валу 17 и через муфту 19 к валу 6. Параметры вибрации роторной системы измеряются с помощью датчиков 25 и 26, расположенных в корпусах испытуемых шарикоподшипников.После контроля параметров виброактивности испытуемых шарикоподшипников 7 стенд переводится механизмом 14 управления в режим ресурсных испытаний с включением при этом системы 5 смазки. Для перевода стенда останавливается двигатель 5 10 5 20 25 30 35 40 22 и разъединяются муфты 19 и 21. Радиальная нагрузка осуществляется гидроцилиндром 13, Шток гидроцилиндра взаимодействует с ротором 10. Под давлением его штока рычаги 12 освобождают вал 6, который начинает вращаться в шарикоподшипниках 9 и 7. Вращение вала 6 осуществляется от двигателя 4 через клиноременную передачу, вал 15, установленный в корпусе 3 на подшипниках 16, муфту 20,При ресурсных испытаниях через определенное время производится измерение параметров испытуемых шарикоподшипников, Для этого стенд переводится в режим измерения вибрации. До выхода шарикоподшипников из строя их испытание производится циклами. При этом контролируются такие рабочие параметры: температура, давление жидкости, частота вращения ротора и толщина масляной пленки в шарикоподшипниках.Выполнение механизма управления в ви. де двух коаксиальных валов и снабжение их подшипниками екольжения при измерении параметров испытуемых шарикоподшипников позволяет исключить влияние других подшипников качения.Электрическая изоляция наружных колец шарикоподшипников позволяет проводить испытания при гарантированном изнашивании в условиях контролируемого вида упругогидродинамической смазки.Техническая эффективность стенда заключается в возможности измерения параметров вибрации подшипников качения при их испытаниях на усталостный износ и ресурс. Стенд также представляет интерес с точки зрения получения информации о параметрах вибрации и состоянии пленки смазки при изменениях скорости, нагрузки и температуры.Получение корреляционных зависимостей параметров вибрации подшипника качения от времени его работы, усталостного износа и толщины смазочной пленки необходимо для разработки методики диагностики технического состояния подшипника и прогнозирования его работоспособности. Стенд для испытания подшипников качения, содержащий станину, испытательную головку с валом для установки испытуемых подшипников, узел радиального нагружения, механизм управления испытательной головкой, узел контроля рабочих параметров стенда и привод с устройством регулирования частоты вращения вала, отличающийся тем, что, с целью расширения технических качеств стенда за счет возможности оценки связи параметров виброактивности испытуемых подшипников с состоянием поверхностного слоя их дорожек качения, стенд снабжен кинематически связанным с159436 Составитель В Тереков Реда кто р Н. Боб кова Техред А. Кравчук Корректор С. Черни Заказ 282 Тираж 438 Подписное ВНИИПИ Государственного комитета по изобретенияч и открытиям прн ГКНТ СССР13035, Москва, Ж - 35, Раушская наб., д. 4 5 Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, Овалом испытательной головки ротором с размещенным в нем тормозным механизмом, механизм управления выполнен в виде двух установленных с возможностью взаимодействия друг с другом посредством подшипников скольжения коаксиальных валов, связанных одними своими концами через муфты с валом испытательной головки с возмож. постыл раздельного функционирования этих валов, а другими концами - с приводом, при этом стенд снабжен средствами электроизоляции колец подшипников.
СмотретьЗаявка
4377600, 15.02.1988
САРАТОВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ЛИПСКИЙ ГРИГОРИЙ КАРЛОВИЧ, РАМЗАЕВ АНАТОЛИЙ ПАВЛОВИЧ, ПАЛЬМ МИХАИЛ ЮРЬЕВИЧ, ВОРОНКИН ВЯЧЕСЛАВ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: G01M 13/04
Метки: испытания, качения, подшипников, стенд
Опубликовано: 23.09.1990
