Сигнализатор срабатывания предохранительной муфты

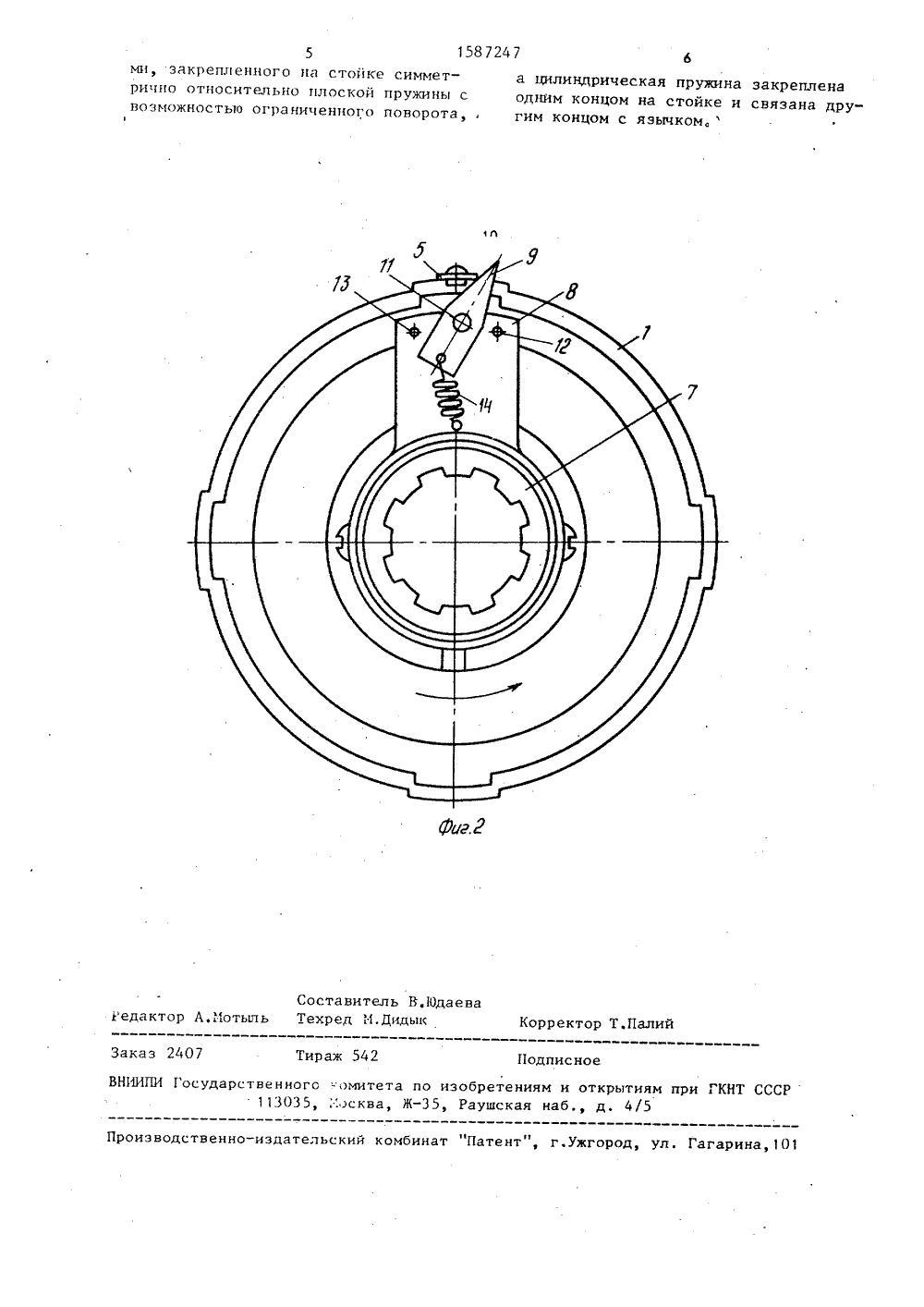

158724 7 Изобретение относится к машино,строению, в частности к устройствамконтроля срабатывания фрикционцойпредохранительной муфты силового при 5вода машин,Цель изобретения - расширениефункциональных возможностей путемобеспечения срабатывания при ревер.сивном вращении муфт.1 ОНа фиг. 1 показан сигнализатор смуфтой, разрез; на фиг, 2 - то же безконтактного кольца, вид сверху.На ведущей полумуфте 1 закрепленодин конец плоской пружины 2. Другой конец пружины расположен над кон,тактным кольцом 3, которое закреплено на изоляционном кольце 4, установленном неподвижно. На конце пружины 2 установлен контакт 5, причем зазор между ним и контактным кольцом 3установлен таким, чтобы он был меньше амплитуды вынужденных колебанийконца пружины 2, Контактное кольцо 3подключено к системе б сигнализации,установленной н кабине сельскохозяйстнеццой машины, На ведомой полумуфте 7 закреплена стойка 8, ца которойсимметрично пружине 2 расположен замыкатель контактов в виде язычка 9 ссимметричными боковыми скосами 10,Язычок 9 установлен ца оси 11 и контактирует (в зависимости от направления вращения муфты) с одним из боковых ребер плоской пружины 2, Поворотязычка 9 на оси 11 ограничен соответствующими упором 12 и 13, На стойке8 одним концом закреплена цилиндрическая пружина 14, другой конец которой закреплен ца язычке 9,40Сигнализатор работает следующимобразом.Пока перегрузка силового приводаотсутствует, полумуфты 1 и 7 вращаются синхронно, В этом режиме положение стойки 8 це изменяется по отношению к пружине 2, При этом контакт 5не соприкасается с контактным кольцом3 и сигнал на выходе системы б отсутствует, При возникновении перегрузки50ведущая полумуфта 1 начинает пробуксовывать по отношению к ведомой полумуфте 7, вследствие чего стойка 8перемещается по отношению к пружине 2.Язычок 9, взаимодействуя с пружц 55ной 2 отклоняется от нейтральногоположения (Фиг . 2)Дойдя до упора12 поворот язычка прекращается, а пружина 2 отклоняется От нейтрального положения скосом 10 язычка 9, таккак последняя располагается поц острым углом к плоскости пружины 2, прьсходе пружины 2 с язычка 9 оца начинает колебаться, соприкасаясь контактом 5 с контактным кольцом 3, Прикратковременных замыканиях кольца 3ца корпус машины, обусловленных вынужденными колебаниями пружины 2,системой Ь формируются звуковые исветовые сигналы, оповещающие механизатора о срабатывании фрикционноймуфтыВ случае изменения направлениянраи 1 еция муфты процессы протекаютаналогичным образом с той лишь разницей, что язычок 9 отклоняется в противоположную сторону, достигая другого упора 13При устранении перегрузки буксование прекращается, а колебания пружины 2 затухают, так как стойка 8перестает перемещаться относительнопружины 2, а язычок 9 - взаимодействовать с пружиной 2 и возбуждать ееколебания, При синхронном нрашениииолумуфт колебания пружины 2 не возбуждаются и она це касается контактного кольца 3, В этом случае це происходит замыканий кольца 3 ца корпусмаипюцы и сигналы оповещения це ФормируютсяФорма язычка 9 и его креплениеца стойке 8 обеспечивают ."срыв" пружины 2 с последующими ее колебаниямипри реверсе муфты,Формула изобретенияСигнализатор срабатывания предохранительной муфты, содержащий консольцо закрепленную ца ведущей полу- муфте плоскую пружину- с контактом ца свободном конце, включенное в систему сигнализации контактное кольцо, размещенное под контактом плоской пружины, закрепленное ца ведомой полумуфте средство включения контактов, замыкатель которого поджат к боковому ребру плоской пружины, о т л и ч а ю щ и й с я тем, что, с целью расширения Функциональных возможностей путем обеспечения срабатывания цри реверсе вращения муфты, средство включения выполнено в ниде стойки и цилиндрической пру-иицы, замыкатель в виде язычка с симметричными скоса5 1587247 ми, закреппенного ца стойке симметрично относительно плоской пружины с возможностью ограниченного поворота, 1 а цилиндрическая пружина закрепленаодним концом на стойке и связана дру"гим концом с язычком,Составитель В,10 даеваИотыль Техред М.Дидык Корректор Т.Пал Редактор аказ 2407 НИИПИ Гос Тираж 542 1 одписн ри ГКН ственногс -омитета по изобретениям и открыти113035,:лсква, Ж, Раушская наб., д. 4/ агарина,101 роизводственно-издательский комбинатПатент, г.ужгор
