Магнитная система сепаратора

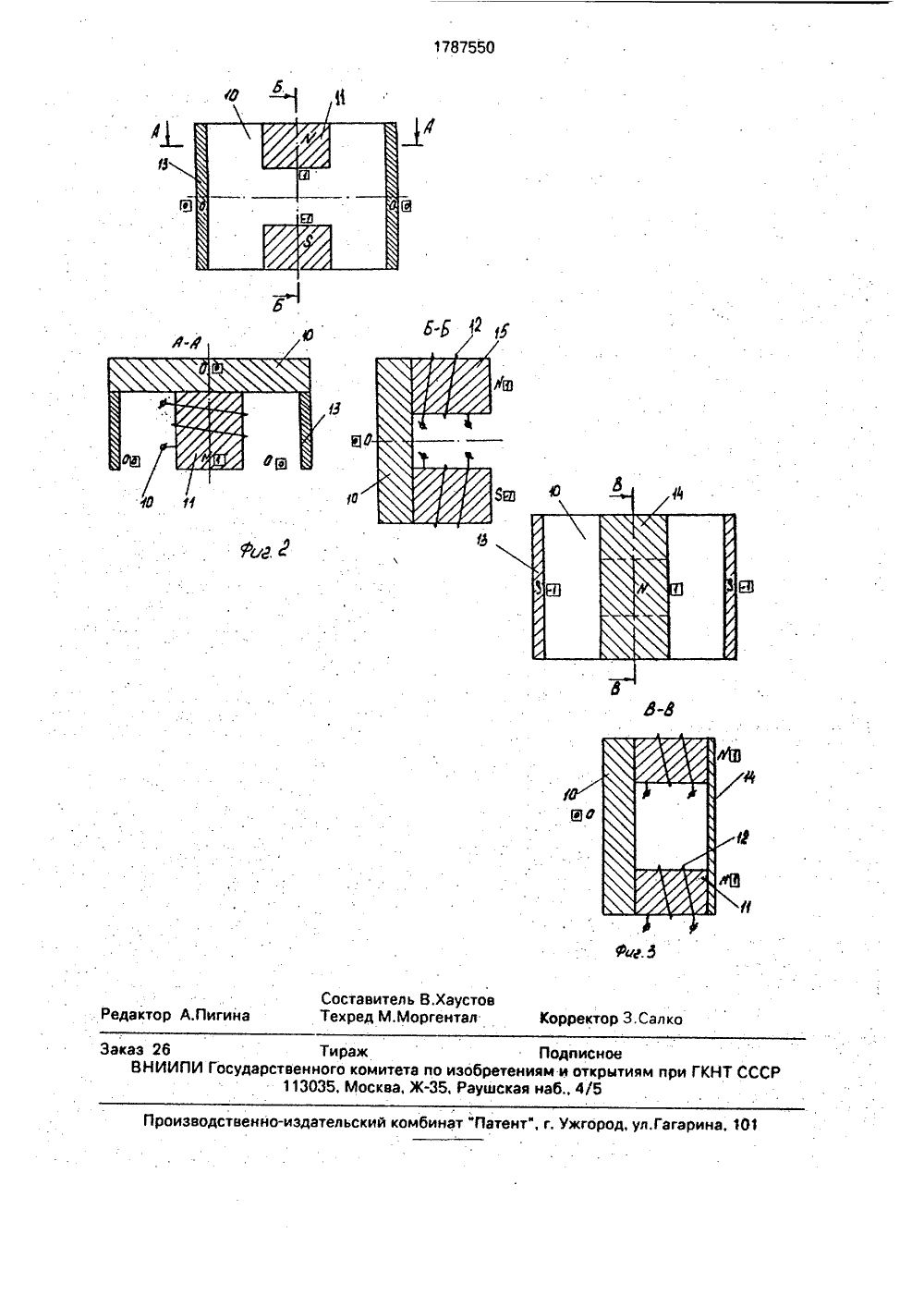

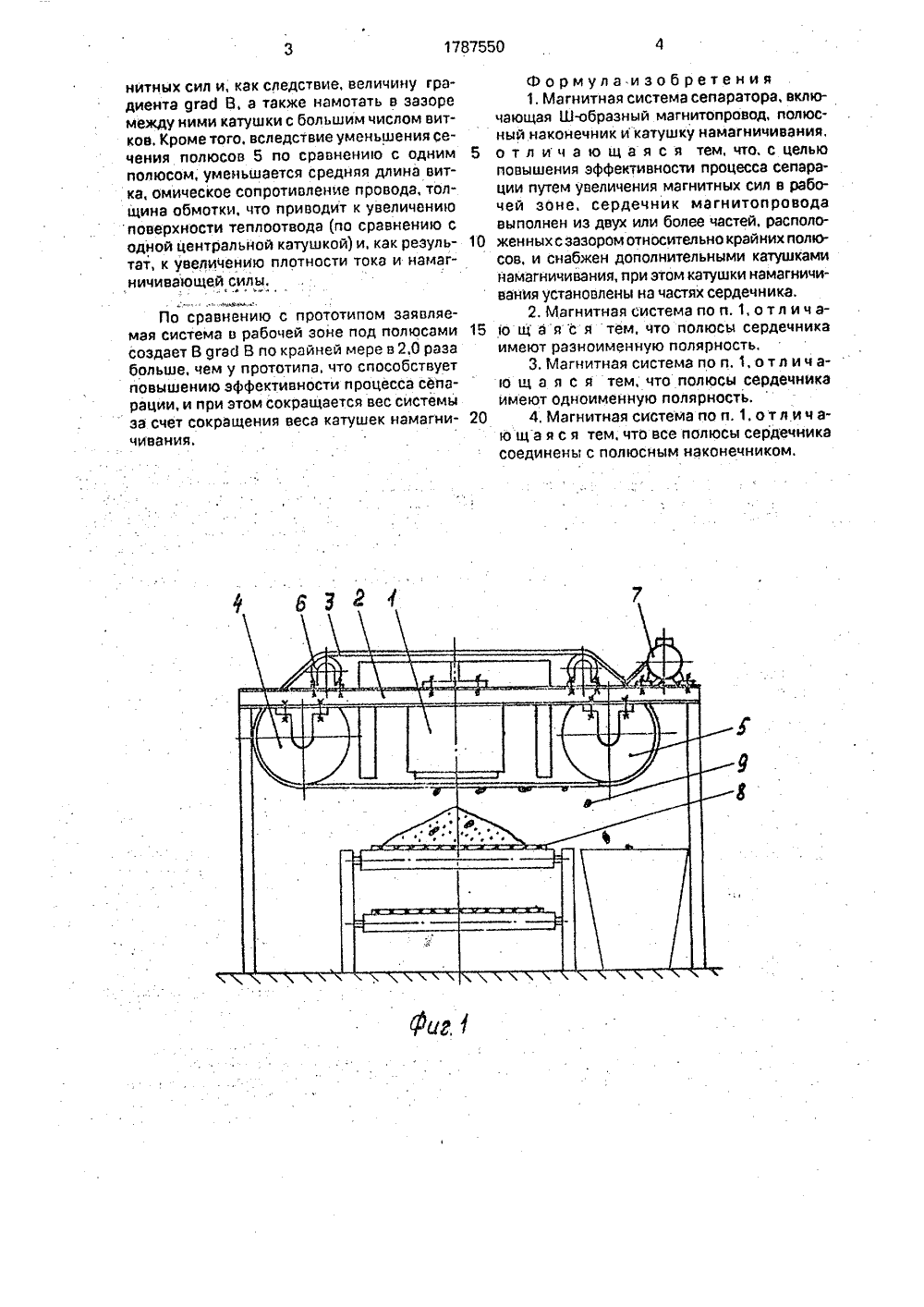

. %1085631, кл. В О А.И.Шишкин, В.ВХнко и А.В.Сергететельство СССРС 1/18, 1983.етельство СССРС 1/10, 1982. чен ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Изобретение относится к магнитной сепарации и предназначено для использования на обогатительных фабриках и в литейном производстве,Цель изобретения - повышение эффективности процесса сепарации за счет увеличения величины магнитных сил в рабочей зоне.На фиг. 1 приведена схема сепаратора в целом; на фиг, 2 - магнитная система с центральными полюсами различной полярности; на фиг. 3 - система с одноименными центральными полюсами,Сепаратор (фиг. 1) состоит из магнита 1, рамы 2, разгрузочной ленты 3, барабанов 4,5, роликов 6, привода вращения 7 ленты 3, Транспортер с сепарируемым материалом обозначен цифрой Я, извлекаемый металл - 9.Магнитная система (фиг. 2) состоит из ярма 10, центральных полюсов 11 с катушками намагничивания 12, крайних полюсов 13, Магнитные потенциалы полюсов обозна ы цифрами в рамках.(54) МАГНИТНАЯ СИСТЕМА СЕПАРАТОРА (57) Использование: магнитная сепарация, Сущность изобретения: В Ш-образной магнитной системе в зоне центрального полюса установлено по крайней мере два полюса. Устройство имеет катушки намагничивания, установленные на каждом из полюсов. Центральные полюсы могут иметь произвольную ориентацию по отношению к крайним полюсам, их число может быть различным в зависимости от технологических требований процесса сепарации: 3 з.п. флы,3 ил,Обозначение элементов системы (фиг, 3) аналогично фиг. 2. Дополнительный полюсный наконечник обозначен цифрой 14.Сепаратор работает следующим образом.При попадании металла 9 под магнит 1, он магнитными силами притягивается к вращающейся разгрузочной ленте 3, которая выносит его в приемник,При включении обмоток намагничивания 4(фиг. 3) на полюсах магнитной системы образуются полюса с различным магнитным потенциалом согласно схеме. Между точками с различным магнитным потенциалом образуется магнитное поле, характеризующееся величиной В 9 габ В, Величина В в первую очередь зависит от намагничивающей силы (числа ампервитков), а величина угад В, в первую очередь, от геометрии магнитной системы (местоположения полюсов и расстояний между ними) и величины магнитных потенциалов на полюсах 2,5. Замена центрального полюса на два с раэноименной полярностью позволяет резко изменить картину распределения маг 1787550нитных сил и, как следствие, величину градиента огад В, а также намотать в зазоре между ними катушки с большим числом витков. Кроме того, вследствие уменьшения сечения полюсов 5 по сравнению с одним полюсом; уменьшается средняя длина витка, омическое сопротивление провода, толщина обмотки, что приводит к увеличению поверхности теплоотвода (по сравнению с одной центральной катушкой) и, как результат, к увеличению плотности тока и намагничивающей силы..,Цу,МКПо сравнению с прототипом заявляемая система в рабочей зоне под полюсами создает В дгад В по крайней мере в 2,0 раза больше, чем у прототипа, что способствует повышению эффективности процесса сепарации, и при атом сокращается вес системы за счет сокращения веса катушек намагничивания. Формула изобретения1. Магнитная система сепаратора, включающая Ш-образный магнитопровод, полюсный наконечник и катушку намагничивания,5 о т л и ч а ю щ а я с я тем, что, с цельюповышения эффективности процесса сепарации путем увеличения магнитных сил в рабочей зоне, сердечник магнитопроводавыполнен из двух или более частей. располо 10 женных с зазором относительно крайних полюсов, и снабжен дополнительными катушкаминамагничивания, при этом катушки намагничивания установлены на частях сердечника,2. Магнитная система по и. 1, отл и ч а 15 ю щ а я"с я тем, что полюсы сердечникаимеют разноименную полярность,3. Магнитная система по и. 1, о тл и ч аю щ а я с я тем, что полюсы сердечникаимеют одноименную полярность.20 4, Магнитная система по и. 1, о т л и ч аю ща я с я тем, что все полюсы сердечникасоединены с полюсным наконечником,.Пиги акт рректор З,Салка Заказ 26 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб., 4/5 КНТ ССС Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
