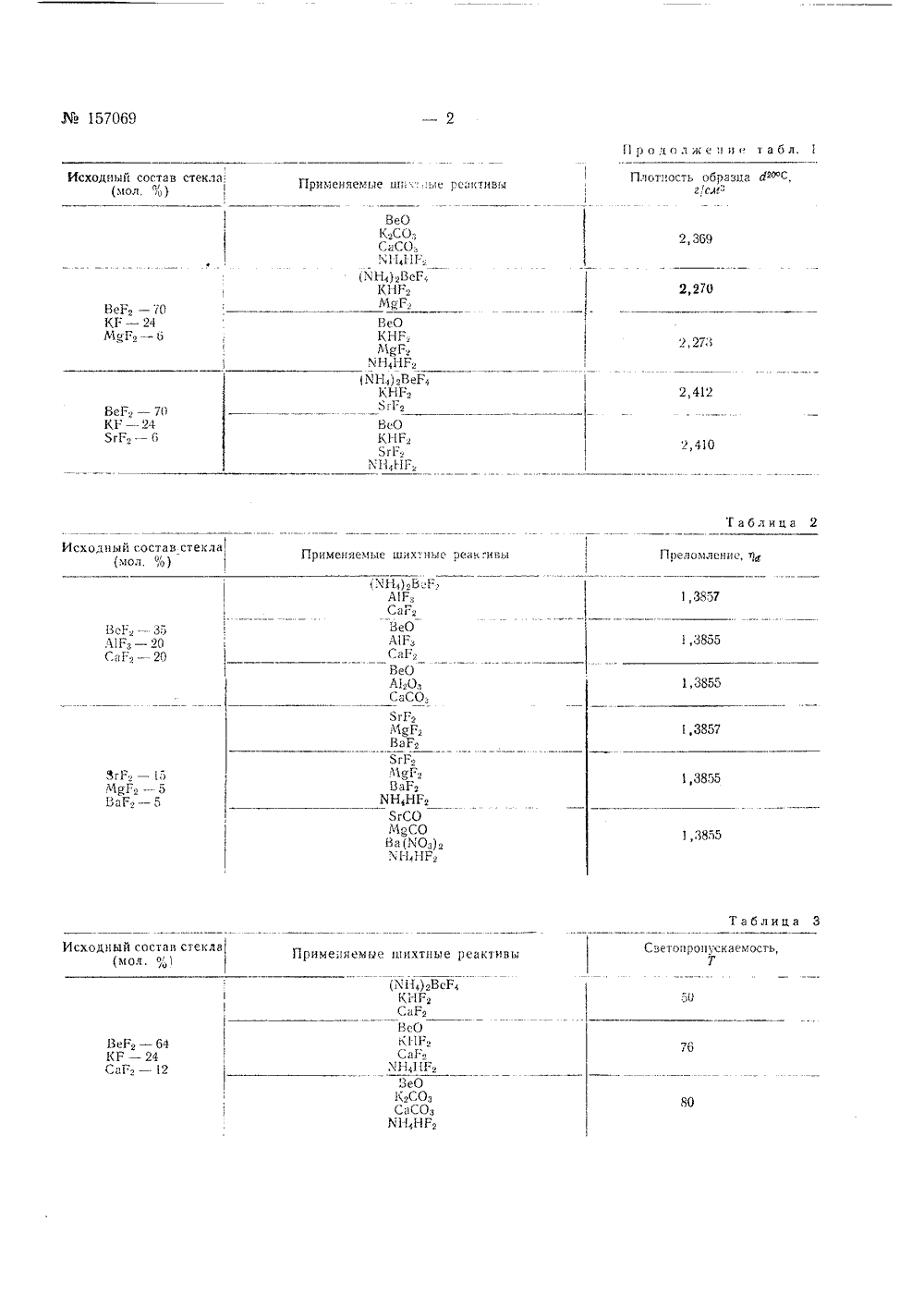

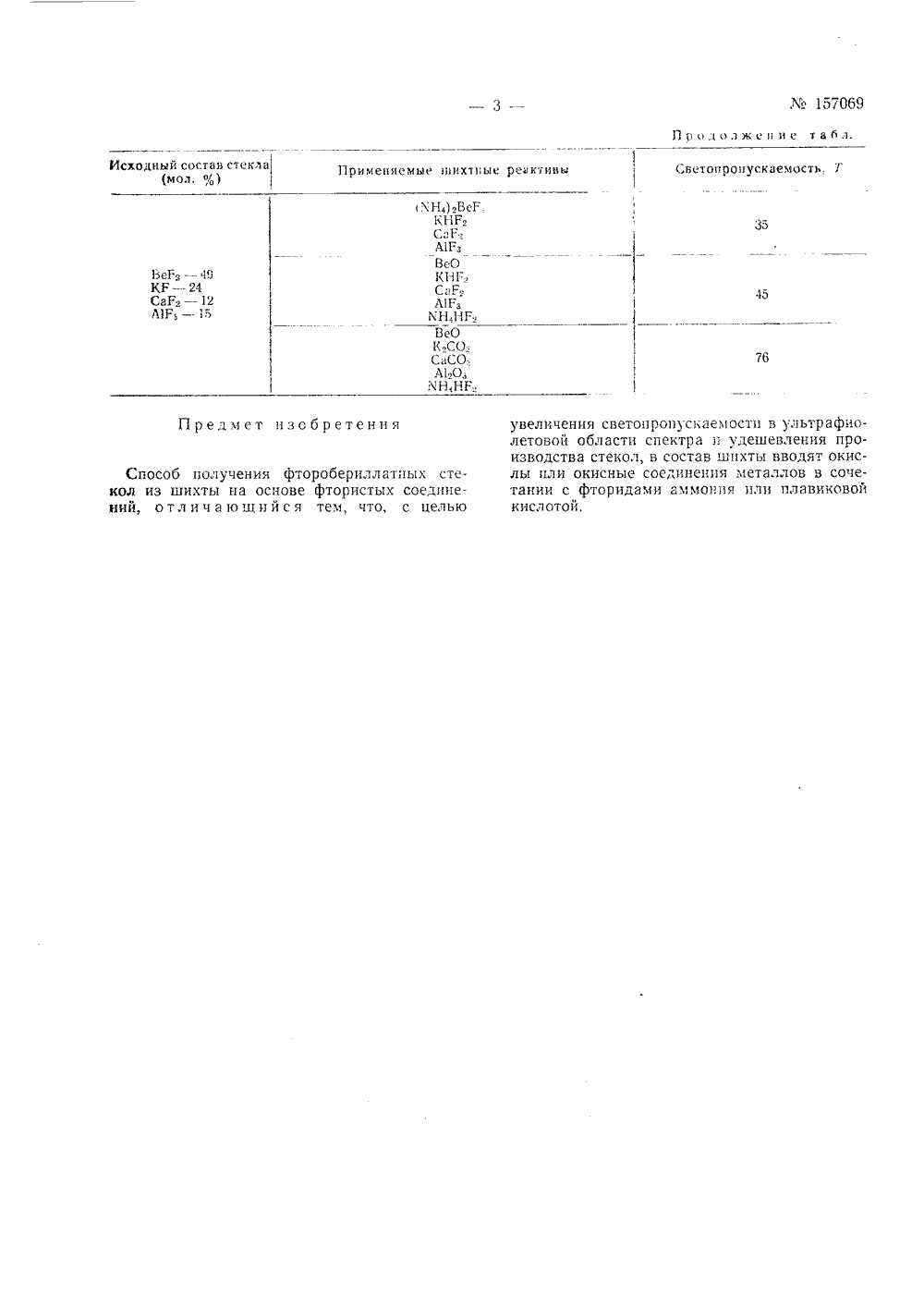

157069

Номер патента: 436069

Опубликовано: 15.07.1974

Авторы: Королева, Лукь, Морозова

МПК: C08L 25/06, C08L 93/00, C08L 93/04, C08L 95/00

Метки: оптических, подложки, полировке, применяемой, состав

...и хвойный пек при следующем соотношении компонентов, вес. %:Нефтяной битум 60 - 65Блочггьгй полистирол 15 - 18Канифоль 10 - 15Хвойный пек 8 - 10Полирующие подложки, полученные на основе предлагаемого состава и имеющие стро.го определенныс значения упругой деформации (способность материала обратимо деформироваться при действии внешних нагрузок,выражающаяся в процентах восстановленияглубины следа, остающегося после снятия нагрузки) и температуры размягчения можно применять для вьгсокоточногг обработки поверхности оптических деталей, при этом сохрапястсгг основнагг характсристггка полировочпой подложки - полирующая способность (весовой съем стекла в единицу времени).Кроме того, полирующие подложки, получсггггьге на основе предлагаемого...

Номер патента: 1065362

Опубликовано: 07.01.1984

Авторы: Абовьян, Даллакян, Костанян, Шахмурадян

МПК: C03C 3/08

Метки: легкоплавкое, стекло

...низкая температура размягчения, высокий коэффициент термического расширения, который недает возможность нолучения согласоЦ Ьф Содержание компонентов, мас.%, в составе 234Ь 120 Состав Свойства Известный520 82,0 422 Черная Прозрачная Температура спаивания, Со Температурный коэффициентлинейного расширения20-300 С) 10 ", К Температура деформации(размягчения ) С Окраска после термообработки ванного спая с материалами, имеющими ТКЛР, 80-8210 7 К ", кроме этогостекло известного состава имеет чер ный цвет.Целью изобретения является повышение температуры размягчения и снижение коэффициента термическогорасширения.Цель достигается тем, что легкоплавкое стекло, включакщее РЬО, Я 102А 2209, ВВОЗ, Мяо, дополнительно содержит Ягс, Сас, гг 02, Ь 120...

Номер патента: 1074895

Опубликовано: 23.02.1984

Авторы: Альтшуллер, Ашкеров, Гимбицкий, Коровкин

МПК: C10M 3/26

Метки: алмазной, жидкость, оптического, смазочно-охлаждающая, стекла

...-язКОй ИнстРУМЕНта. Н с 1 астНОСткЯ.ПЛЕг -сообразующей активностью н с,;, сгении ионов меди, а сочета:.ис -.: в ;-.-. :хстржтурных гр гггп н,-т.-немерной макромолекуг 11; ПЭНА сбес 1 - ,.:1 и -НаЕт Ей ЭФЯ=ггтк Н 1 гЫЕ Хс - а;- - " О,с Щ;.1-.свойства -,. преносходяк;ие .Э,Образующееся комплексное соеди"нение не Является анез;.ггн-;г - аг. т - . - ,.: -НЫМ К ПРОДУКТУ 11 ЛИФО 1 а-.".:Ч - . Егг г:-.дисперсноу стеклу, н От,ОКИСИ МЕДИ, ПЛСНКа КотОРОИ г 11 О;:с.ц:РУ -ется на поверхности связки н бо 1 ьшинстне водных сред. Прк этомслучае ОбразОнания Окисной плс 11:ги,частицы стекла налипаю на пс:.:.:рхность инструмента, Слой сткла играет роль буффера, переводя рожи 1-.резания в режим тренхяг резуль -,,27 701031109855 24 34 39 35 26 6 8 10...

Номер патента: 1114634

Опубликовано: 23.09.1984

Авторы: Гулямов, Исматов

МПК: C03C 3/04

Метки: герметизации, железоникелевого, изготовленных, металлостеклянных, сплава, стекло, узлов

...металло- стеклянных узлов, изготовленных из желеэоникелевого сплава, стекло, включающее 810, А 10 в, СаО, МдО, дополнительно содержит Ьа 0 и РеОй 3при следующем соотношении компонентов, мас,Ъ: 810 51,0-56,0; А 1 зОв 4,0-6,0; СаО 16,0-19,0; МцО 15,9- 17,7 р Ьа Оз 4,0-10,0 у ГеОз 0,1-0,3.Технология получения стекла следующая.Взвешенные в определенных количествах компоненты смешивают в агатовой ступке мокрым способом (в спирте) в течение 30-40 мин, затем путем просушивания при 60-80 С удаляют спирт, Полученную шихту засыпают в корнудизовые тигли и загружают в электричекую печь. Варку стекла осуществляют при 1320-13506 С с выдержкой при максимальной температуре 1 ч. В этих условиях стекло проваривается и осветляется. Закалку...

Номер патента: 1634694

Опубликовано: 15.03.1991

Автор: Воробьев

МПК: C03C 27/12, C09J 175/14

Метки: многослойных, промежуточного, слоя, состав, стеклах

...смесь. Жидкую композицию перемешивают в течение 5 мин, ндкуумируют 3 мин и выпивают н стек лоттдкет, Через 4 ч жидкость переходит н гелеобразное состояние. Через 8 я после смешения стеклопдкет помещают под источник УФ-излученття (лампы т 1 УФ) нд 1 ч. После отверждения стеклопакет охлаждается до комнатной гемттердтуры и подвергается оптическому контролю и ислытяни 5 МеП р и м е р 2Образец изделия 6 тто.учдют, собирая стеклопдкет кдк35 оттттсдтит н примере 1. Для ттриготонления гет и берут Пн количестве 1 и (.5.5%) и смешиндют с 83 г(41,5 ) ПД (пп/па= 0,4). В смеет тт.тлиэфттров добавляют 6 г (3%) ПЦ 11 (ЧСО/ОН = 0,8).После этого н 90 г (45 ) ММА растворяют 10 г (5%) ТГМ, 0,1 г (О 05 ) безопнд и 0,1 г (0,05%) дибутилолонодибутнрдтд и...
