157068

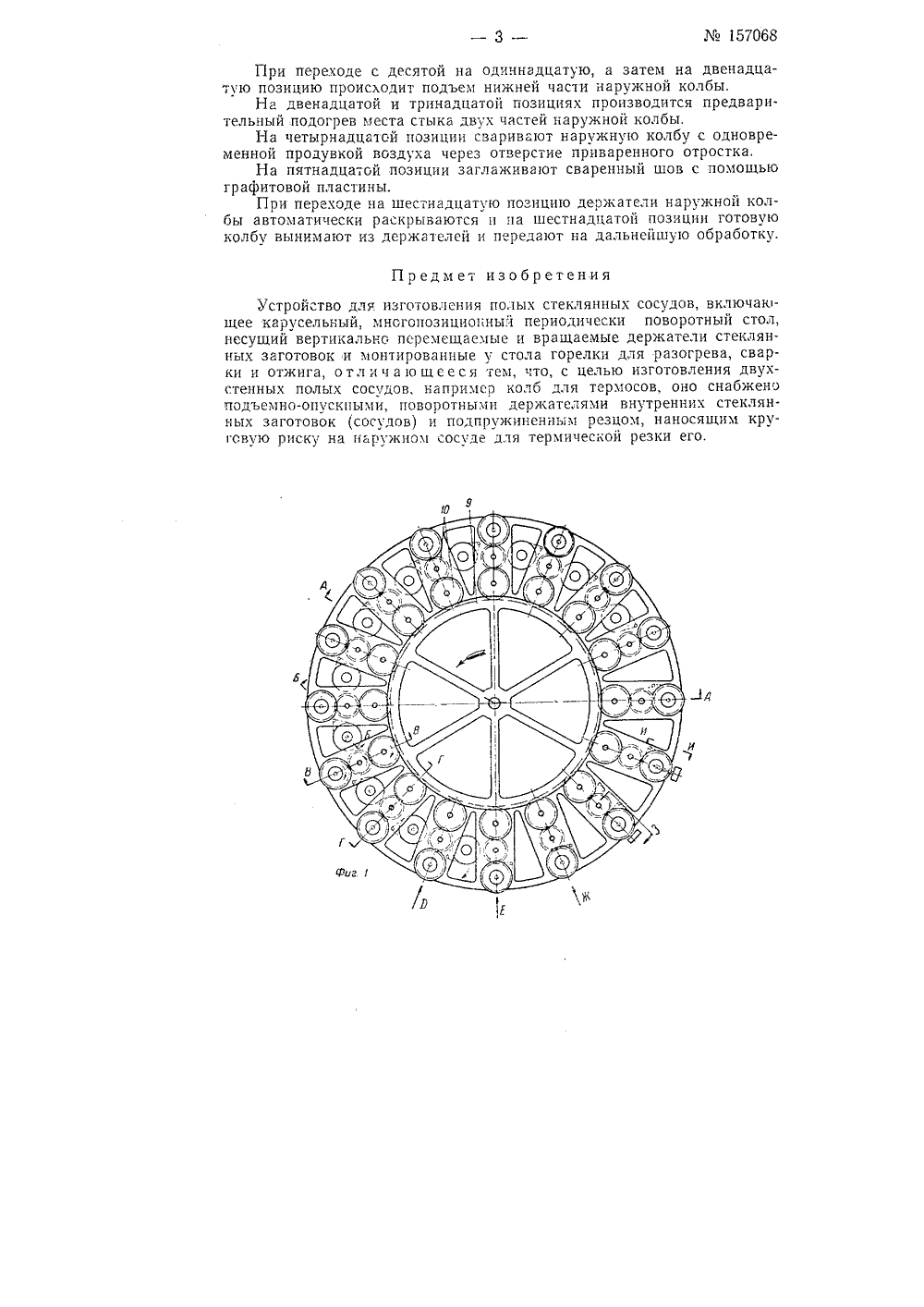

Подписная группа ЛВ Иб Р. Л. Козлова, А. И. Гоготов, Д. Б. Гуз, И, Я. Рубашевский,Л. Т. Волох и А. Л, ДорфманУСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ПОЛЫХ СТЕКЛЯННЫХ СОСУДОВЗаявлено 14 ноября 1962 г. за .ЛЪ 803146,29 14 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Б 1 оллетене изобретений и товарных знаков М 17 за 1963 г.Известны устройства для изготовления полых стеклянных сосудов, выполненные в виде карусельного многопозиционного периодически поворотного стола с вертикально перемещаемыми и вращаемыми держятелями стеклянных заГОТОВок, д.я разОГреВя, сВарки и ОтжиГя ко 1 орых используют монтированные у стола горелки. На существующих устройствах можно изгоговлять одностенные полые сосуды.Целью данного изобретения является обеспечение возможности изготовления двухстенных полых сосудов, например колб для термосов. Для достижения этой цели устройство для изготовления полых стеклянных сосудов снабжено подъеНо-опускныхи, поворотными держателями внутоенних стеклянных заготовок и подпружиненным резцом, наносящим круГовую рис(у ня наружном сосуде д,я термической резки.На фиГ. 1 изображено устройство для изготовления полых стеклянных сосудов 1 вид сверку); на фиг. 2 - разрез по Л-А на фиг. 1; на фиг. 3 - разрез по Б-Б на фиг. 1; на фиг. 4 - разрез по В-В на фиг. 1; на фиг. 5 - разрез по Г-Г на фиг. 1; на фиг. 6 - вид Д на фиг. 1; на фиг. 7 - вид Е; на фиг. 8 - впд Ж на фпг. 1; на фиг. 9 - разрез по 3-3 на фиг. 1; па фпг. 10 - разрез по Х 1-И на фпг. 1,Карусельный многопозиционный периодически поворотный стол 1 состоит из верхнего 2 и нижнего о дисков, между которыми на направля 101 цих колонках ихеют Возможность Вертикально перемещаться шестнадцать кареток 4. В верхнем диске 2 и каретках 4 встроены вер тикально-перемещаемые и вращаемые держатели 5 и б. Вертикальное перемещение каретки 4 осуществляется за счет движения штока 7 по копиру 8. Вращение держателей осуществляется посредством шестерни 9 через систему шестерен 10 и валиков 11.Между дисками поворотного стола размещено шестнадцать штанг 12 с закрепленными на них держателями 13 для внутренних колб, ко. торые имеют возможность поворачиваться вокруг осеи штанг 12, Штан. ги 12 перемещаются по копиру 14, за счет чего осуществляется вертикальное перемещение держателей 13. Поворот держателей 18 вокруг штанг 12 осуществляют при помощи шестерен 15, входящих в зацепление с неподвижными секторами, закрепленными на поворотном столе на чертеже не показано). На первой загрузочной позиции в раскрытый держатель б каретки 4 вставляется сначала трубочка 16, служащая отростком, а затем в держатели 5 н б вводится наружная колба 17. Одновременно в держатель 13, расположенный сбоку на штан. ге 12, вставляют внутреннюю колбу 18. При переходе во вторую пози. цию держатели 5 и б начинают вращаться и зажимают наружную колбу 17, которая нажимает на подпружиненный резец 19, наносящий при вращении колбы риску на ее боковую поверхность На третьей позиции на уровне риски устанавливается щелевая горелка 20, которая во время нагрева вращаюшейся колбы 17 вызывает ее раскол по риске. Прн переходе на четвертую позицию держатель б каретки 4 с нижней частью наружной колбы при помощи штока 7 с роликом 21 и копира 8 опускается вниз, На четвертой позиции дно наружной колбы 17 и верхний конец трубочки 16, упирающейся в дно, подогревают горелкой 22. Г 1 ри перемещении на пятую позицию происходит поворот держателя 18 с внутренней колбой 18 на 180 так, что ось внутренней колбы оказывается совмещенной с осью разрезанной наружной колбы. Подогрев верхней части трубочки 16 и дна наружной колбы 17 продолжают.При перемещении на шестую позицию осуществляется подъем держателя б при движении штока 7 с роликом 21 по копиру 8, при этом подпружиненный палец 28 входит в одно из трех отверстий вращающегося верхнего держателя 5 и заставляет внутренчюю колбу 18 вращаться синхронно с наружной колбой 17.На шестой позиции продолжают подогрев трубочки 16 и дна наружной колбы 17 и производят подогрев горловин наружной и внутренней колб,На седьмой позиции прожигают отверстия в дне наружной колбы и приваривают трубочку-отросток к дну в месте прожженного отвер стия посредсгвом кислородно-водородной горелки 24, которая с помощью кулака 25 и рычага 26 входит внутрь наружной колбы, прожигает дно, припаивает трубочку и выходит за пределы нижней части колбы. На восьмой позиции прсизводят охлаждение дна наружной колбы воздухом, соединение горловин обеих колб с помощью подогреваемого чугунного конуса 27 и сварку горловин горелками 28,На девятой позиции продолжают охлаждение места сварки дна с трубкой и отжиг сваренных горловин.При переходе с девятой на десяутю позицию корпус держателя, удерживающего внутреннюю колбу, находит на неподвижно укрепленную колодку (на чертеже не показано) и прн затормаживании вращения держа геля происходит разжатие внутренней колбы, опускание и поворот на 180 держа геля 13.Снятие внутренних напряжений после сварки горловины производится подогревом от девятой до пятнадцатой позиции.157068При переходе с десятой на одичнадцатую, а затем на двенадцатую позицию происходит подъем нижней частиаружной колбы.На двенадцатой и тринадцатой позициях производится предварительный подогрев места сгыка двух частей наружной колбы.На четырнадцатсй позиции сзаривают наружную колбу с одновременной продувкой воздуха через отверстие приваренного отростка.На пятнадцатой позиции заглаживают сваренный шов с помощью графитовой пластины,При переходе на шестнадцатую позицию держатели наружной колбы автоматически раскрываются па шестнадцатой позиции готовую колбу вынимают из держателей и передают на дальнейшую обработку.Предмет изобретенияУстройство для изготовления полых стеклянных сосудов, включающее карусельный, многопозиционный периодически поворотный стол, несущий вертикальнс перемещаемые и вращаемые держатели стеклянных заготовок и монтированные у стола горелки для разогрева, сварки и отжига, о тл и ч а ю щ ее с я тем, что, с целью изготовления двух- стенных полых сосудов, например колб для термосов, оно снабжено подъемно-опускпыми, поворотными держателями внутренних стеклянных заготовок (сосудов) и подпружиненым резцом, наносящим круговую риску на наружном сосуде для термической резки его.157068 Видд иг 7 оставитель Л. Влас В, Петрова Техред Т. П. Курилко Корректор Т. С. Дрожжица ак ипография, пр, Сапунов одп. к печ. б/Х - 63 г.каз 2534/12ЦНИИПИ ГосударственногМос Еид ЕГ 1 Формат бум, 70 (108/вТираж 550комитета по делам изобретенийва, Центр, пр. Серова, д. 4 бьем 0,44 изд.Цена 4 коткрытий СССР
