Программируемый распределитель импульсов

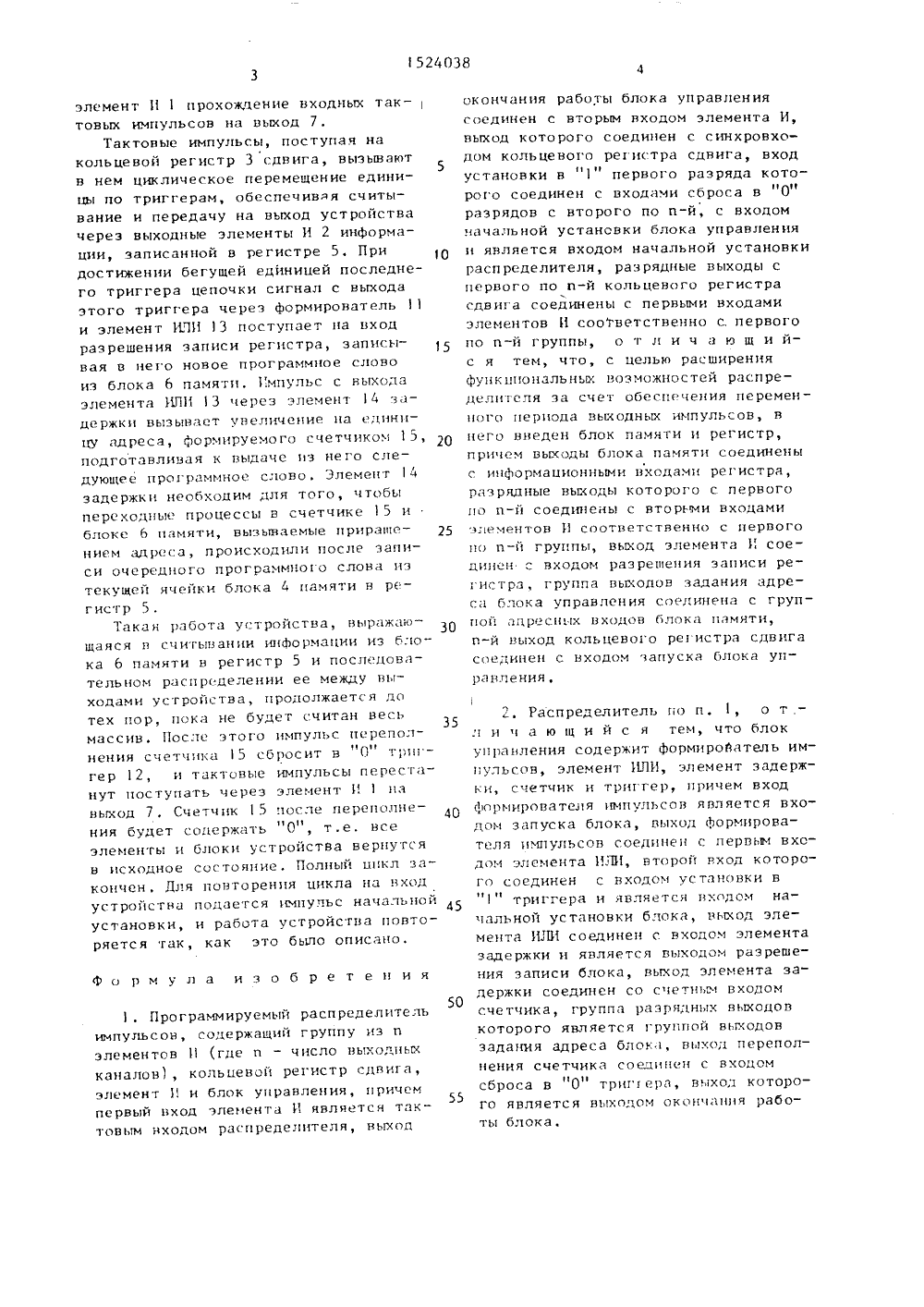

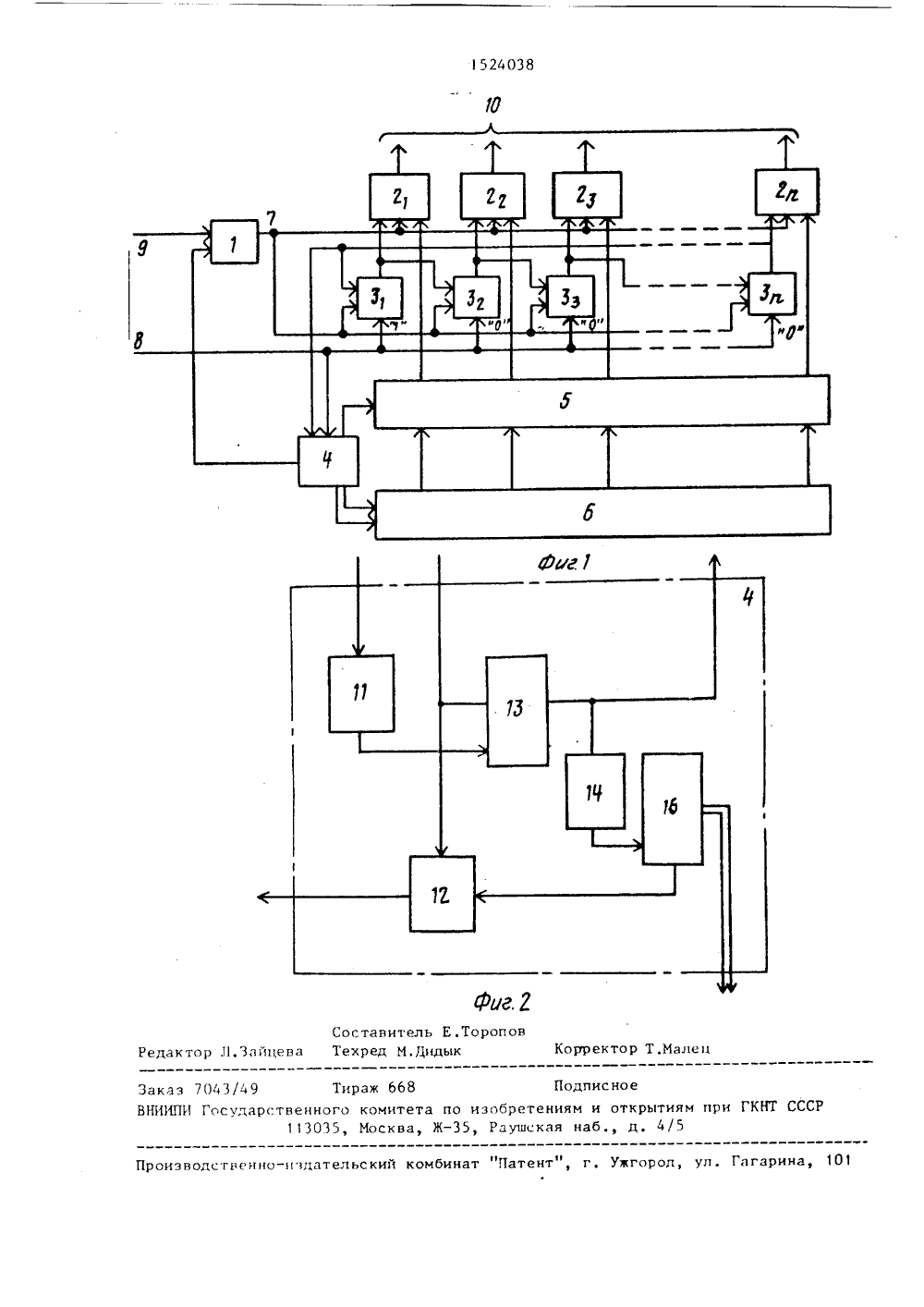

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 1524038 А 1 151 4 С 06 Г 1/04, Н 03 К 3/64 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 2(54) ПРОГРАЖ 1 ИРУГЮЙ РАСПРЕЛЕЛИТЕЛЬ ИПУЛЬСОВ(57) Изобретение относится к цидзровой электронике и может быть использовано при построении устройств управления быстродействующих систем соора и обрабоТки данных. Целью изобретения является рдсширение функ - циональных возможностей распредели 1 еля за счет обеспечения переменного периода выходньгх импульсов. Для этого в распределитс.ль введены блок памяти и регистр, 1 з.п. ф-лы, 2 ил. 1(71) Ростовское особое конструкторс -кое бюро(56) Авторское свидетельство СССР970660, кл. Н 03 К 3/64, 1980,Авторское свидетельство СССРР 1140234, кл, Н 03 К 3/64, 1983. Распределитель рдбодс:т следующимобразом,В исходном сос тояцицриггер 12блока 4 управления находится в сос -таясии О и его выхс.цой сигнал запрещает прохождецис ч.рос элемент Итактовых импульсоц цд выход 7,Счетчик 15 в исходном состоянии так -же содержит О , подготавливая к выборке нулевую ячейку блока б памяти.Поступление импульса цдчдльной установки переводит триггеры кольцевогорегистра 3 сдвига в исходное состояние (первый триггер в , остальныев 0 ). Кроме того, этот импульс,пройдя через элемент И. 3, раэреша -ет запись содержимого нулевой ячейкиблока 6 в регистр 5 и далее, черезэлемент 14 задержки, приращение наединицу содержимого счетчика 15,Изобретен ие относ ится к цифровой элек т ронике и может бьгг ь исполь з ов а- но при построении устройств управления быстродействующих систем сбора и обрдботки данных,Цель изобретения - расгвирение унк - циональных воэможностей за счет обеспечения переменного периода выходных импульсов.На фиг, 1 приведена схема устройства; на фиг. 2 - один из возможных вариантов реализации блока управления.Программируемый распределитель импульсов содержит элемент И 1, группу 2 элементов И, кольцевой регистр 3 сдвига, блок 4 управления, регистр 5, блок 6 памяти, выход 7 элемента И вход 8 начальной установки, тактовый вход 9, выходы 10.Блок 4 управления содержит формирова гель 11 импульсов, триггер 12, элемент 1 ПИ 13, элемент 14 задержки, счетчик 15. Этим импульсом начальной установки устацавливаетгя в "1" триггер 12 блока 4 управлсция, рдзрешдя через ОПИСАНИЕ ИЗОБРЕТЕНИЯэлемент И 1 прохождение входных так -товых импульсов на выход 7.Тактовые импульсы, поступая на кольцевой регистр 3 сдвига, вызывают в нем циклическое перемещение единицы по триггерам, обеспечивая считывание и передачу на выход устройства через выходные элементы И 2 информации, записанной в регистре 5. При достижении бегущей единицей последнего триггера цепочки сигнал с выхода этого триггера через формирователь 11 и элемент ИЛИ 13 поступает на вход разрешения записи регистра, записывая в него новое программное слово из блока 6 памяти, 1 мпульс с выхода элемента ИПИ 13 через элемент 14 зд -держки вызывает увеличение на единицу адреса, формируемого счетчиком 1 5, подготавливая к выдаче из него спев дующее программное слово, Элемент 1 ч задержки необходим для того, чтобы переходные процессы в счетчике 15 и блоке 6 памяти, вызываемые прирдше нием адреса, происходили после записи очередного программного слона из текущей ячейки блока 4 памяти н регистр 5.Такая работа устройства, вьрдждющаяся н считывании информации из бло - ка 6 памяти н регистр 5 и последовательном распределении ее между вь- ходами устройства, продолжается до тех пор, пока не будет считан весь массив. После этого импульс переполи ен и я сч е т ч ика 1 5 сбросит в 0 т ри - г е р 1 2 , и т дк то вые импульсы и е ре с т дн ут поступать через эле ме н т И 1 и а выход 7 , Счетчик 1 5 после и е ре п олн ени я будет с оп е рждт ь 0 , т . е . в с е элементы и блоки устройства вернутся н исходн о е состояние . Полный ци к л з дкончен . Лл я п о в т о ре н пя цикла нд вход у с т ро й с т н д подается импульс нач дль но й установки , и работа у с т ро й с г н а понто - р яе т с я т ак , к а к э т о было описано .Фо рму па из о б ре т ен ия501. Программируемый распределитель импульсон, содержаций группу из и элементов И (где и - число выходных каналов, кольцевой регистр сдвига, элемент И и блок управления, причем первый вход элемента И является тактовым входом распределителя, выходокончания работы блока управления соединен с вторым входом элемента И, выход которого соединен с синхровходом кольцевого рег истра сдвига, входустановки в 1 первого разряда которого соединен с нх од ам и сброса вО разрядов с второго по и -й , с входом начальной установки блока управления и янл я е т ся входом начальной установки распределителя , ра з р ядн ь 1 е выходы с первого по и -й кольцевого регистра сдвига соединены с первыми входами элементов И сооТветственно с. первого п о и -й группы , о т л и ч д ю щ и йс я т ем , ч то , с целью расширения фу и к ц по и дль ных в о з м ожн о с т е й распределии т ел я з а счет обеспечения перемен -ного периода ньгходных импульсов, в него введен блок памяти и регистр, причем выходы блока памяти соединены с информационными входами регистра, разрядные выходы которого с первого по и-й соедгпены с вторыми входами э:ементов И соответственно с первого по и-й группы, выход элемента И соединен " входом разрешения записи ре -гистрд, группа выходов задания адреса блока управления соеггинена с груп - пой адресных входов блока памяти, и-й выход кольцевого регистра сдвига соединен с входом запуска блока упрдвления,2. Распределитель по и. 1, о ти ч а ю щ и й с я тем, что блок управления содержит формирователь импульсов, элемент ИЛИ, элемент задержки, счетчик и триггер, причем вход формирователя импульсов янляетс.я входом запуска блока, выход формировапения счетчика соединен с входомсброса в "0" тригг ерд, выход которого является выходом окогпдния работы блока. 55 теля импульсов соединен с первым входом элемента ИЛИ, второй вход которого соединен с входам установки в 1триггера и является входом начальной установки блока, ньссод элемента ИЛИ соединен с входом элемента задержки и является выходом разрешения записи блока, выход элемента задержки соединен со счетным входом счетчика, группа разрядных выходов которого является группой выходов задания адреса блок , выход перепол1524038Составитель Е.ТороповРедактор П,Зайцева Техред М.Дидык Корректор Т.Малец Заказ 7043/49 Тираж 668 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д, 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
