Прибор для определения потенциального содержания фракций нефти

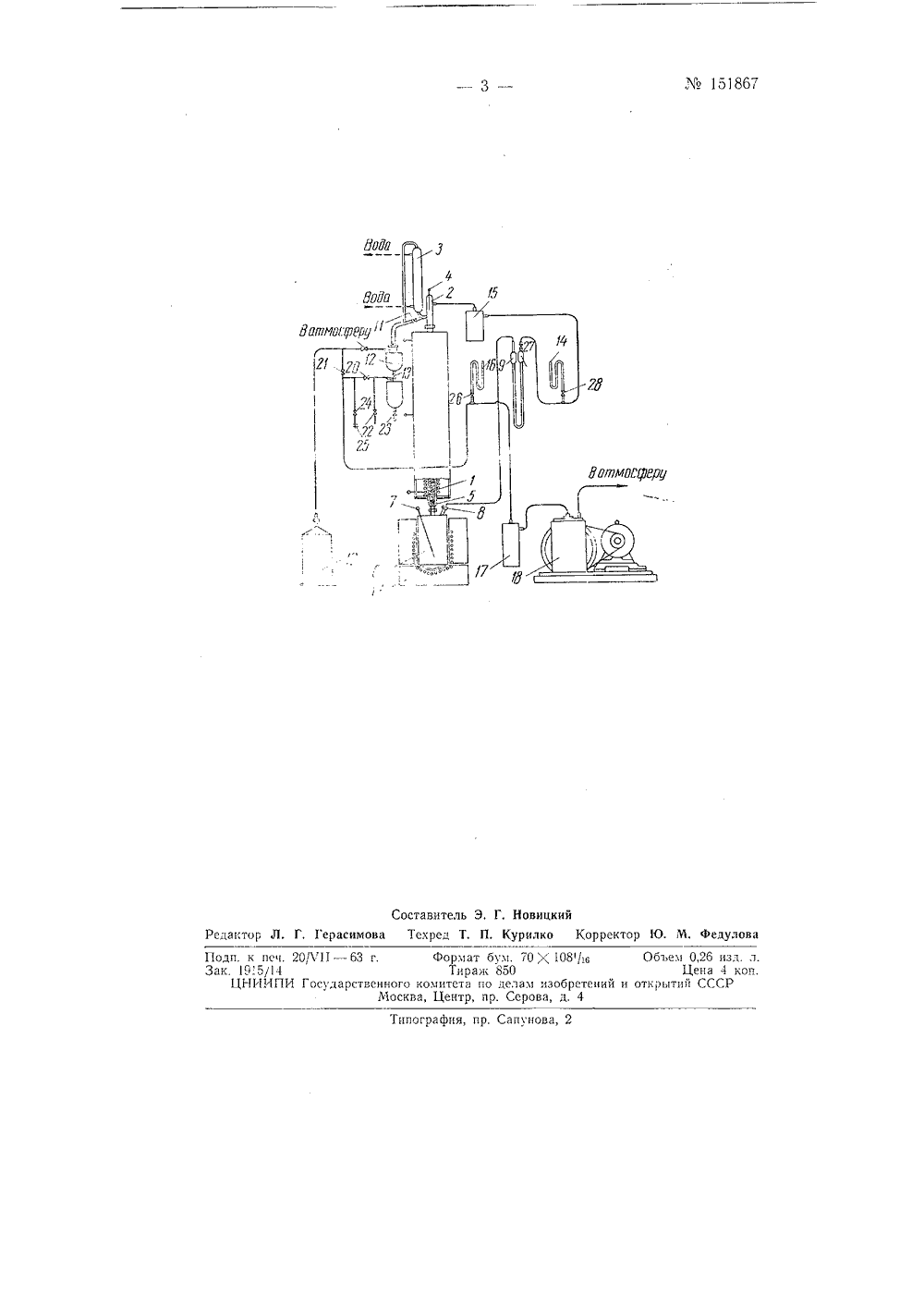

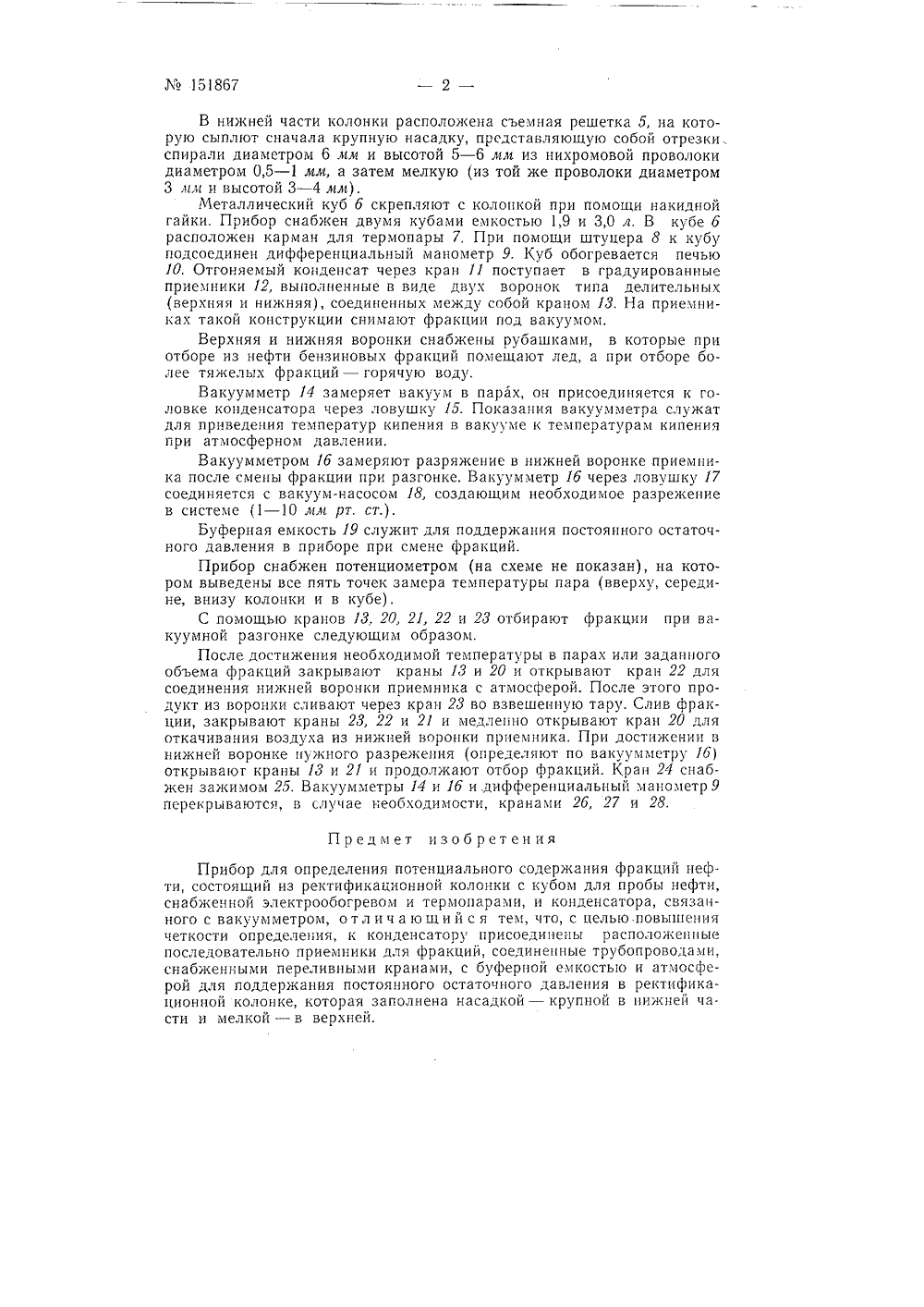

Класс 6 01 п; 421, 13 вв Ж 151867 ПИСАНИЕ ИЗОК АВТОРСКОМУ СВ РЕТЕНИ ТЕЛЬСТВУ173 одписная гр С. Н. Павлова, 3. В. Дриацкая, М. А, Мхчиян, М. 3. Аксенов,А. М, Коленцев, Н, Н. Видавский, 3, Н. Баранова, А, В, Бабушкин,Б, И, Школенко и Э. В, УткинаПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ ПОТЕНЦИАЛЬНОГ СОДЕРЖА Н ИЯ ФРАКЦИ Й Н ЕФТИ961 г. за М 75169 открытий при Сове 11 ноябр бретеиий Заявлено омитет по делам изте Министро 22 за 1962 г Опубликовано в Бюллетене изобретений Известный прибор для определения потенциального содержания фракций нефти состоит из ректификационной колонки с кубом для пробы нефти, снабженной электрообогревом и термопарами, и конденсатора, соединенного с вакуумметром.Предлагаемый прибор отличается тем, что к конденсатору присоединены расположенные последовательно приемники для фракций. Они соединены трубопроводами, имеющими переливные краны, с буферной емкостью и атмосферой для поддержания постоянного остаточного давления в ректификационной колонке, заполненной насадкой - крупной в нижней части и мелкой - в верхней.С помощью прибора такой конструкции повышается четкость опре. деления фракций нефти.На чертеже приведена схема предлагаемого прибора.Ректификационная колонка 1 имеет погоноразделительную способность, равную 20-21 теоретической тарелке; высота колонки 101 б ил, внутренний диаметр 50 лм, Верхняя часть колонки соединена с головкой 2 и конденсатором 3. В них происходит полная конденсация паров и отбор конденсата, затем часть конденсата в виде орошения возвращается в колонку. Замеряют температуру паров в конденсаторе термопарой 4.М 151867В нижней части колонки расположена съемная решетка 5, на которую сыплют сначала крупную насадку, представляющую собой отрезки,спирали диаметром 6 лм и высотой 5 - 6 мм из нихромовой проволокидиаметром 0,5 - 1 мм, а затем мелкую (из той же проволоки диаметром3 мл и высотой 3 - 4 мл).Металлический куб б скрепляют с колонкой при помощи накиднойгайки, Прибор снабжен двумя кубами емкостью 1,9 и 3,0 л. В кубе брасположен карман для термопары 7, При помощи штуцера 8 к кубуподсоединен дифференциальный манометр 9. Куб обогревается печью10, Отгоняемый конденсат через кран 11 поступает в градуированныеприемники 12, выполненные в виде двух воронок типа делительных(верхняя и нижняя), соединенных между собой краном 13. На приемниках такой конструкции снимают фракции под вакуумом.Верхняя и нижняя воронки снабжены рубашками, в которые приотборе из нефти бензиновых фракций помешают лед, а при отборе более тяжелых фракций - горячую воду,Вакуумметр 14 замеряет вакуум в парах, он присоединяется к головке конденсатора через ловушку 15. Показания вакуумметра служатдля приведения температур кипения в вакууме к температурам кипенияпри атмосферном давлении.Вакуумметром 16 замеряют разряжение в нижней воронке приемника после смены фракции при разгонке. Вакуумметр 16 через ловушку 17соединяется с вакуум-насосом 18, создающим необходимое разрежениев системе (1 - 10 мм рт. ст.).Буферная емкость 19 служит для поддержания постоянного остаточного давления в приборе при смене фракций.Прибор снабжен потенциометром (на схеме не показан), на котором выведены все пять точек замера температуры пара (вверху, середине, внизу колонки и в кубе),С помощью кранов 13, 20, 21, 22 и 23 отбирают фракции при вакуумной разгонке следующим образом.После достижения необходимой температуры в парах или заданногообъема фракций закрывают краны 13 и 20 и открывают кран 22 длясоединения нижней воронки приемника с атмосферой. После этого продукт из воронки сливают через кран 23 во взвешенную тару. Слив фракции, закрывают краны 23, 22 и 21 и медленно открывают кран 20 дляоткачивания воздуха из нижней воронки приемника, При достижении внижней воронке нужного разрежения (определяют по вакуумметру 16)открывают краны 13 и 21 и продолжают отбор фракций. Кран 24 снабжен зажимом 25. Вакуумметры 14 и 16 и.дифференциальный манометр 9перекрываются, в случае необходимости, кранами 26, 27 и 28.Предмет изобретенияПрибор для определения потенциального содержания фракций нефти, состоящий из ректификационной колонки с кубом для пробы нефти, снабженной электрообогревом и термопарами, и конденсатора, связанного с вакуумметром, отличающийся тем, что, с целью, повышения еоси определения, к конденсатор) присоединены расположенные последовательно приемники для фракций, соединенные трубопроводами, снабженными переливными кранами, с буферной емкостью и атмосферой для поддержания постоянного остаточного давления в ректификационной колонке, которая заполнена насадкой - крупной в нижней ча. сти и мелкой - в верхней.; 850о делам изобретенийпр. Серова, д. 4 одп. к печ. 20/711 - 63 г, Формат ак. 19.5/14 ТираЦНИИПИ Государственного комитета пМосква, Центр,Объем 0,26 изд. л Цена 4 копоткрытий СССР
