Плотина из грунтовых материалов

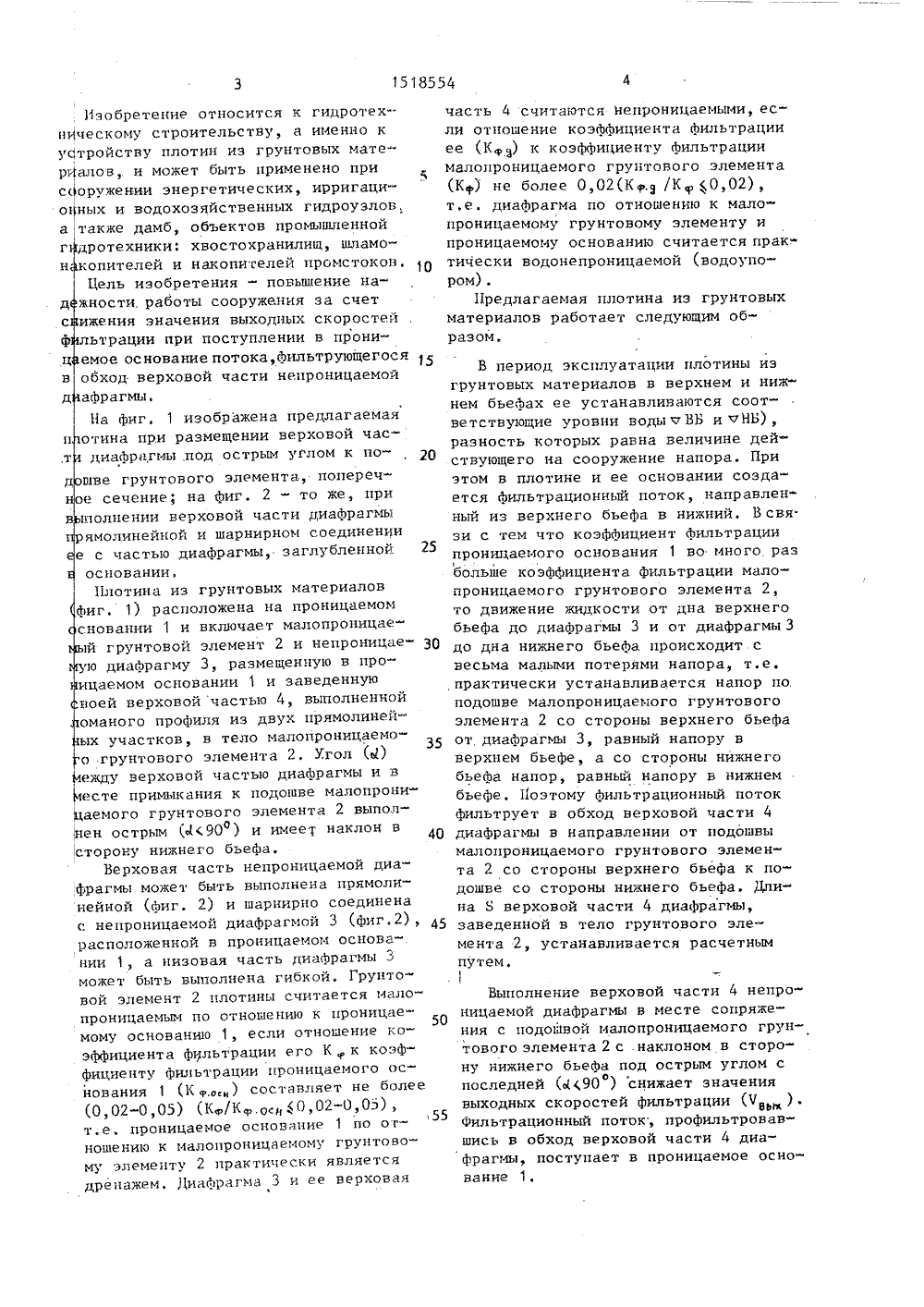

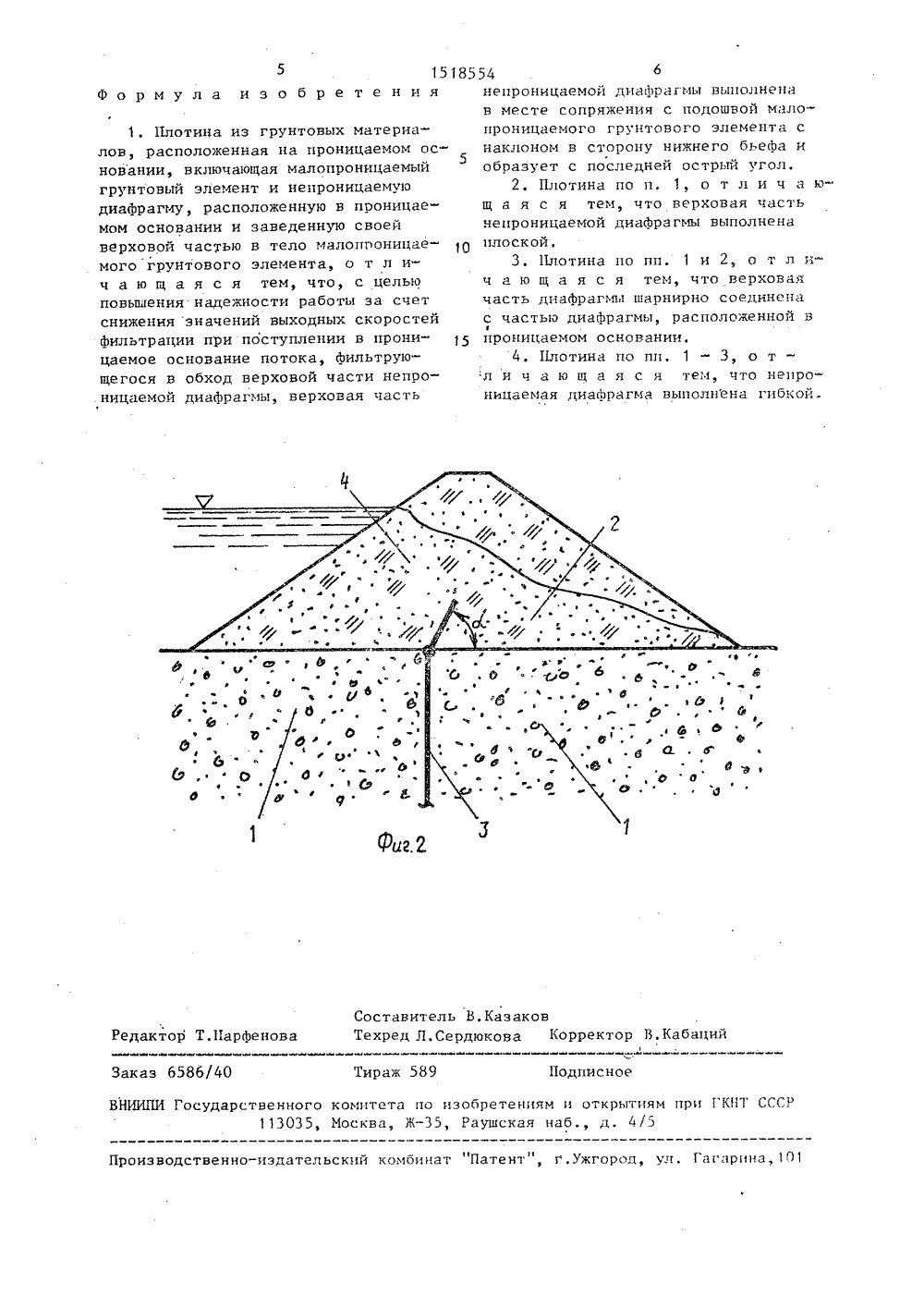

СЭОЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 4 5 4 Е 02 В 7 02 В 3/16 ромели ьтрацииницаемом строио ф-лы,ГОСУДАРСТ 8 ЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯПРИ ГКНТ СССР(56) Ыестаков В.М, Расчет фипчерез земляные плотины на прпрослое- Гидротехническоетельство. 1957, Р 1, с, 44,рис. 4,в,а,Чугаев Р.Р. Гидротехничесоружения. Глухие плотины. Ч.Агропромиздат, 1985, с, 99,рис,. 2.86.(54) ПЛОТИНА ИЗ ГРУНТОВЫХ ИАТЕРИАЛОВ(57) Изобретение относится к гидротехническим сооружениям, Цель изоб 2ретения - повышение надежности работы сооружения за счет снижения значе" ний выходных скоростей Фильтрации пр поступлении в проницаемое основание потока,фильтруюшегося в обход верховой части непроницаемойдиафрагмы.Плотина состоит из размеценного на проницаемом основании 1 малопроницаемого грунтового элемента 2, Непроницаемая диафрагма 3 размегена в основании 1 и своей верхней частью 4 заведена в тело элемента 2. Верховая часть 4 диафрагмы в месте сопряжения с подошвой грунтового элемента 2 имеет на./клон под,острым угломв сторону нижнего бьефа. Верховая часть 4 диафрагмы может быть выполнена прямолинейной и шарнирно. соединена с низовой частью диафрагмы 3. Диафрагма 3 может быть выполнена гибкой, 3 з.п,Изобретение относится к гидротехггйческому строительству, а именно куотройству плотин из грунтовых мате".ргалов, и может быть применено присооружении энергетических, ирригаци"огных и водохозяйственных гидроузлов,атакже дамб, объектов промышленнойг дротехники: хвостохранилищ, шламо "н копителей и накопи селей промстокон.Цель изобретения - повышение над жности. работы сооружения за счетс ижения значения выходных скоростейФ льтрации при поступлении в прониц емое основание потока, фильтрующегося 15в обход верховой части непроницаемойд афрагмы,На фиг, 1 изображена предлагаемаяи отина при размещении верховой час.т диафрагмы под острым углом к под шве грунтового элемента, поперечое сечение; на Фиг. 2 - то же, прив гполнении верховой части диафрагмырямолинейной и шарнирном соединениие с частью диафрагмы, заглубленной 25 1Выполнение верховой части 4 непроницаемой диафрагмы в месте сопряжения с подошвой малопроницаемого грунтового элемента 2 с .наклоном в сторону нижнего бьефа под острым углом с последней (190 ) снижает значениявыходных скоростей фильтрации (Чв).Фильтрационный поток, профильтровавшись в обход верховой части 4 диаФрагмы, поступает в проницаемое основание 1,основании.11 лотина из грунтовых материалов фиг, 1) расположена на проницаемом сновании 1 и включает малопроницаегй грунтовой элемент 2 и непроницае ю диафрагму 3, размещенную в проицаемом основании 1 и заведенную воей верховой частью 4, выполненной оманого профиля из двух прямолиней-.ых участков, в тело малопроницаемоо грунтового элемента 2, Угол (ю) ежду верховой частью диафрагмы и:в есте примыкания к подогггве малопроницаемого грунтового элемента 2 выполнен острым Я(90 ) и имеет наклон в 40осторону нижнего бьефа.Верховая часть непроницаемой диаФрагмы может быть выполнена прямолинейной (фиг, 2) и шарнирно соединена с непроницаеггойг диафрагмой 3 (Фиг.2), 45 расположенной в проницаеггом основал нии 1, а низовая часть диафрагмыможет быть выполнена гибкой. Грунтовой элемент 2 плотины считается малопроницаемым по отношенко к проницаемому основанко 1, если отноыение коэффициента фггльтрации его Кк коэффициенту фильтрации ироницаемого основания 1 (К,ос) составляет не более (002-0,05) (К/Ко (0,02-0,05), т.е. проницаемое основание 1 по огношению к малопроницаемому грунтовому элементу 2 практически является дренажем, Циафрагма 3 и ее верховая часть 4 считаются непроницаемыми, если отношение коэффициента фильтрацииее (Кг,) к коэффициенту фильтрациималопроницаемого грунтового элемента(К ) не более О, 02 (К . /К(О, 02),т,е. диафрагма по отношению к малопроницаемому грунтовому элементу ипроницаемому основанию считается практически водонепроницаемой (водоупором) .Предлагаемая плотина иэ грунтовыхматериалов работает следующим образом,В период эксплуатации плотины изгрунтовых материалов в верхнем и нижнем бьефах ее устанавливаются соответствующие уровни воды ч ВБ и 7 НБ),разность которых равна величине действующего на сооружение напора, Приэтом в плотине и ее основании создается фильтрационный поток, направленный из верхнего бьефа в нижний, В свя.зи с тем что коэффициент фильтрациипроницаемого основания 1 во много. раз1больше коэффициента фильтрации малопроницаемого грунтового элемента 2,то движение жидкости от дна верхнегобьефа до диафрагмы 3 и от диафрагмы 3до дна нижнего бьефа происходит свесьма малыми потерями напора, т.е,практически устанавливается напор по.подошве малопроницаемого грунтовогоэлемента 2 со стороны верхнего бьефаот диафрагмы 3, равный напору вверхнем бьефе, а со стороны нижнегобьефа напор, равный напору в нижнембьефе. 11 оэтому фильтрационный потокфильтрует в обход верховой части 4диафрагмы в направлении от подоывымалопроницаемого грунтового элемента 2 со стороны верхнего бьефа к подошве со стороны нижнего бьефа, Длина Ы верховой части 4 диафрагмы,заведенной в тело грунтового зле=мента 2, устанавливается расчетнымпутем,иг.2 Составитель В.КазаковРедактор Т.11 арфенова Техред Л.Сердюкова Корректор В,Кабаций Подписное 586/40 ак ВНИИПИ енного комитета по изобретениям и открытиям при ГКН13035, Москва, Ж - 35, Раушская наб д. 4/5 осударс роизводственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 5 15формула изобретения 1. Плотина из грунтовых материалов, расположенная на проницаемом основании, включающая малопроницаемый грунтовый элемент и непроницаемую диафрагму, расположенную в проницаемом основании и заведенную своей верховой частью в тело малоппоницаемого грунтового элемента, о т л ич а ю щ а я с я тем, что, с целью повышения надежности работы за счет снижения значений выходных скоростей фильтрации при поступлении в проницаемое основание потока, фильтрующегося в обход верховой части непро.ницаемой диафрагмы, верховая часть 18554 6непроницаемой диафрагмь 1 выполненав месте сопряжения с подошвой малопроницаемого грунтового элемента снаклоном в сторону нижнего бьефа и 5образует с последней острый угол.2, Плотина по и, 1, о т л и ч а ющ а я с я тем, что верховая частьнепроницаемой диафрагмы выполнена 0 плоской е3. Плотина по пп. 1 и 2, о т л ич а ю щ а я с я тем, что верховаячасть диафрагмы шарнирно соединенас частью диафрагмы, расположенной вй15 пронипаемом основании.4, Плотина по пн. 1 - 3, о т -л и ч а ю щ а я с я тем, что непроницаемая диафрагма выполнена гибкой.
