Система автоматического регулирования температуры первичного и вторичного пара в прямоточном котлоагрегате

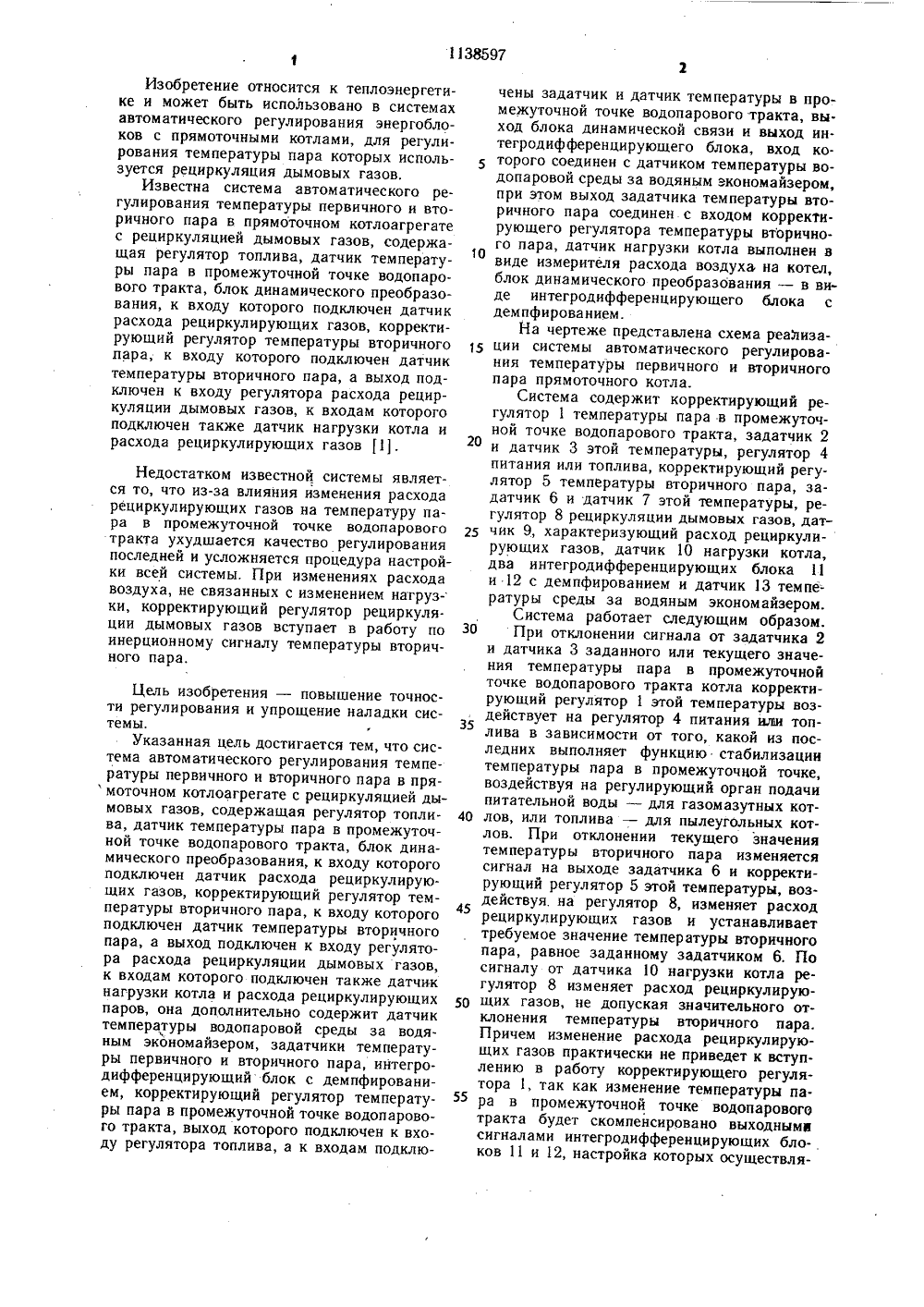

(51) 022 б 5 В ;РЦ 1 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ М 00 СЛ ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(71) Всесоюзный дважды ордена ТрудовогоКрасного Знамени теплотехнический научноисследовательский институт им. Ф. Э. Дзержинского(54) (57) СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ПЕРВИЧНОГО И ВТОРИЧНОГО ПАРА В ПРЯМОТОЧНОМ КОТЛОАГРЕГАТЕ с рециркуляцией дымовых газов, содержащая регулятор топлива, датчик температуры пара в промежуточной точке водопарового тракта, блок динамического преобразования, к входу которого подключен датчик расхода рециркулирующих газов, корректирующий регулятор температуры вторичного пара, к входу которого подключен датчик температуры вторичного пара, а выход подключен к входу регулятора расхода рециркуляции дымоЯО 1138597 А внх газов, к входам которого подключен также датчик нагрузки котла и расхода циркулирующих газов, отличающаяся тем, что, с целью повышения точности регулирования, она содержит датчик температуры водопаро вой среды за водяным экономайзером, задатчики температуры первичного н вторичного пара, интегродифференцирующий блок с демпфированием, корректирующий регулятор температуры пара в промежуточной точке водопарового тракта, выход которого подключен к входу регулятора топлива, а к входам подключены задатчик и датчик температуры пара в промежуточной точке водо- парового тракта, выход блока динамической связи и выход интегродифференцирующего блока, вход которого соединен с датчиком температуры водопаровой среды за ф водяным экономайзером, при этом выход за- у у датчика температуры вторичного пара сое- %Ф Ф динен с входом корректирующего регулятора температуры вторичного пара, датчик нагрузки котла выполнен в виде измерителя а расхода воздуха на котел, блок динамического преобразования - в виде интегродифференцирующего блока с демпфированием.ФаИзобретение относится к теплоэнергетике и может быть использовано в системах автоматического регулирования энергоблоков с прямоточными котлами, для регулирования температуры пара которых используется рециркуляция дымовых газов.Известна система автоматического регулирования температуры первичного и вторичного пара в прямоточном котлоагрегате с рециркуляцией дымовых газов, содержащая регулятор топлива, датчик температуры пара в промежуточной точке водопарового тракта, блок динамического преобразования, к входу которого подключен датчик расхода рециркулирующих газов, корректирующий регулятор температуры вторичного пара, к входу которого подключен датчик температуры вторичного пара, а выход подключен к входу регулятора расхода рециркуляции дымовых газов, к входам которого подключен также датчик нагрузки котла и расхода рециркулирующих газов 1.Недостатком известной системы является то, что из-за влияния изменения расхода рециркулирующих газов на температуру пара в промежуточной точке водопарового тракта ухудшается качество регулирования последней и усложняется процедура настройки всей системы, При изменениях расхода воздуха, не связанных с изменением нагруз- ки, корректирующий регулятор рециркуляции дымовых газов вступает в работу по инерционному сигналу температуры вторичного пара,Цель изобретения - повышение точности регулирования и упрощение наладки системы.Указанная цель достигается тем, что система автоматического регулирования температуры первичного и вторичного пара в прямоточном котлоагрегате с рециркуляцией дымовых газов, содержащая регулятор топлива, датчик температуры пара в промежуточной точке водопарового тракта, блок динамического преобразования, к входу которого подключен датчик расхода рециркулирующих газов, корректирующий регулятор температуры вторичного пара, к входу которого подключен датчик температуры вторичного пара, а выход подключен к входу регулятора расхода рециркуляции дымовых газов, к входам которого подключен также датчик нагрузки котла и расхода рециркулирующих паров, она дополнительно содержит датчик температуры водопаровой среды за водяным экономайзером, задатчики температуры первичного и вторичного пара, интегродифференцирующий блок с демпфированием, корректирующий регулятор температуры пара в промежуточной точке водопарового тракта, выход которого подключен к входу регулятора топлива, а к входам подклю 5 10 15 20 25 30 35 40 45 50 55 чены задатчик и датчик температуры в промежуточной точке водопарового тракта, выход блока динамической связи и выход интегродифференцирующего блока, вход которого соединен с датчиком температуры водопаровой среды за водяным экономайзером, при этом выход задатчика температуры вторичного пара соединен с входом корректирующего регулятора температуры вторичного пара, датчик нагрузки котла выполнен в виде измерителя расхода воздуха на котел, блок динамического преобразования - в виде интегродифференцирующего блока с демпфированием.На чертеже представлена схема реализации системы автоматического регулирования температуры первичного и вторичного пара прямоточного котла.Система содержит корректирующий регулятор 1 температуры пара в промежуточной точке водопарового тракта, задатчик 2 и датчик 3 этой температуры, регулятор 4 питания или топлива, корректирующий регулятор 5 температуры вторичного пара, задатчик 6 и датчик 7 этой температуры, регулятор 8 рециркуляции дымовых газов, датчик 9, характеризующий расход рециркулирующих газов, датчик 10 нагрузки котла, два интегродифференцирующих блока 11 и 12 с демпфированием и датчик 13 температуры среды за водяным экономайзером.Система работает следующим образом.При отклонении сигнала от задатчика 2 и датчика 3 заданного или текущего значения температуры пара в промежуточной точке водопарового тракта котла корректирующий регулятор 1 этой температуры воздействует на регулятор 4 питания или топлива в зависимости от того, какой из последних выполняет функцию стабилизации температуры пара в промежуточной точке, воздействуя на регулирующий орган подачи питательной воды - для газомазутных котлов, или топлива - для пылеугольных котлов. При отклонении текущего значения температуры вторичного пара изменяется сигнал на выходе задатчика 6 и корректирующий регулятор 5 этой температуры, воздействуя, на регулятор 8, изменяет расход рециркулирующих газов и устанавливает требуемое значение температуры вторичного пара, равное заданному задатчиком 6, По сигналу от датчика 10 нагрузки котла регулятор 8 изменяет расход рециркулирующих газов, не допуская значительного отклонения температуры вторичного пара. Причем изменение расхода рециркулирующих газов практически не приведет к вступлению в работу корректирующего регулятора 1, так как изменение температуры пара в промежуточной точке водопарового тракта будет скомпенсировано выходными сигналами интегродифференцирующих блоков 11 и 12, настройка которых осуществля113859 Составитель М. Лазутов Редактор Н. Данкулнч Техред И. Верес Корректор Л. Пилипенко Заказ 10664/27 Тираж 404 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/б Филиал ППП Патент, г. Ужгород, ул. Проектная, 4ется из условия инвариантности суммы сиг,налов на входе регулятора 1 от задатчнка ф датчика 3 и блоков 11 и 12. При этом изменится температура среды по тракту котла и непосредственно на входе в пароперегреватель, но это изменение будет скомпенсировано увеличением теплового восприятия пароперегревателя вследствие увеличения конвективной теплоотдачи, клапан второго впрыска не изменит своего положения и соответственно не должно измениться заданное значение температуры пара в промежуточной точке водопарового тракта котла, т,е. выходной сигнал задатчика 2,Таким образом, при изменении расхода рециркулирующих газов корректирующий регулятор 1 и регулятор 4 питания или топ,лива в работу не вступают, что приводит к улучшению качества стабилизации температуры среды по первичному тракту, развязывает между собой системы регулирования температуры пара в промежуточной точке водопарового тракта котла (регуляторы 1 и 4) и температуры вторичного пара (регуляторы 5 и 8), Последнее позволяет реализовать в каждой из систем параметры настройки регуляторов, обеспечивающие более высокое качество процесса регулирования, и упрощает саму процедуру настрой.ки.О Использование в качестве датчика, характеризующего нагрузку котла, измерителя расхода воздуха обеспечит инвариантность сигнала по температуре вторичного пара от 15 датчика этой температуры не только приизменении нагрузки, но и при других возмущениях, например при изменении сортности топлива, что позволит повысить точность регулирования.
