Дистиллятор масляных мисцелл
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1477736
Авторы: Архипов, Ахмеджанов, Мухитдинов
Текст

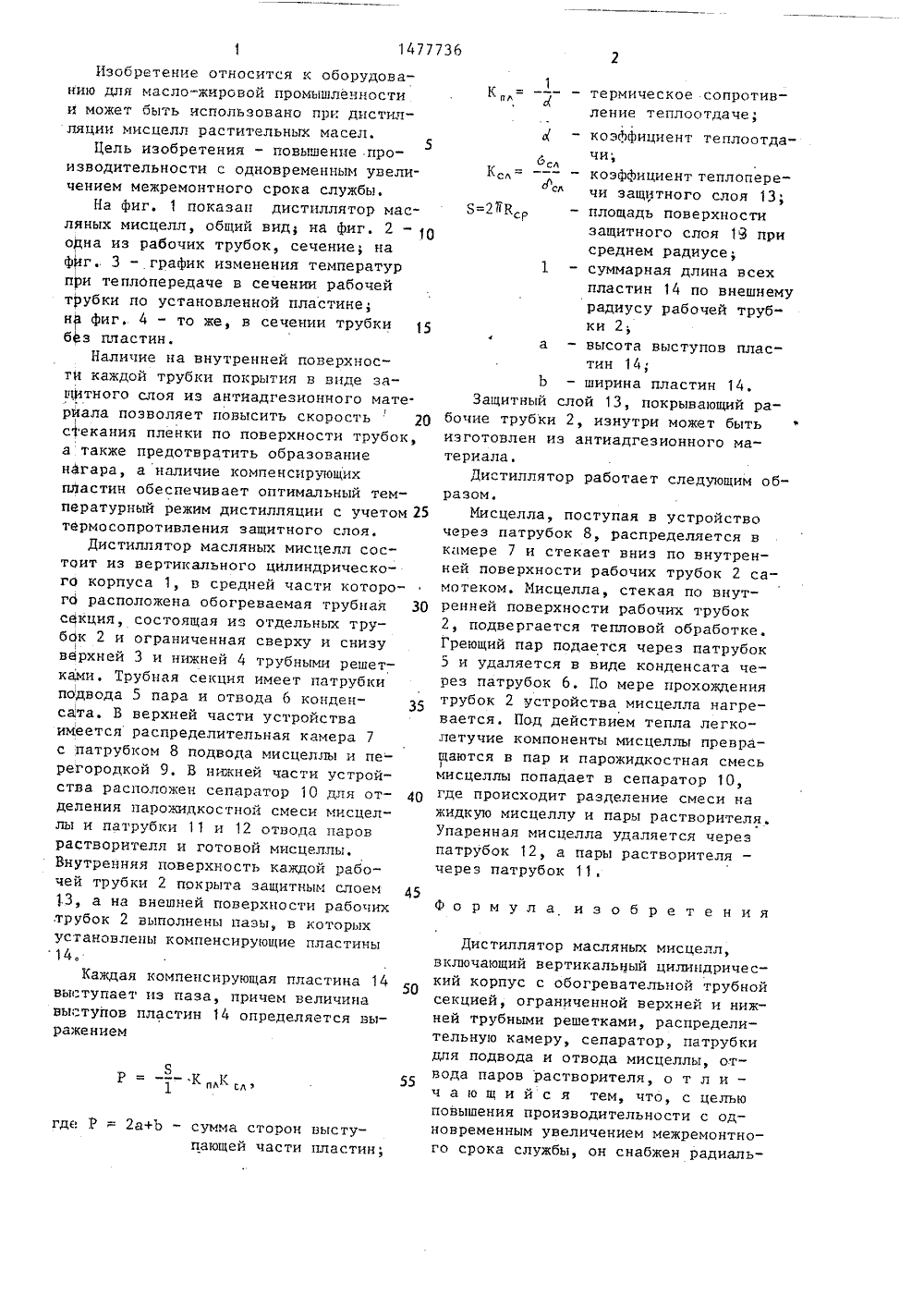

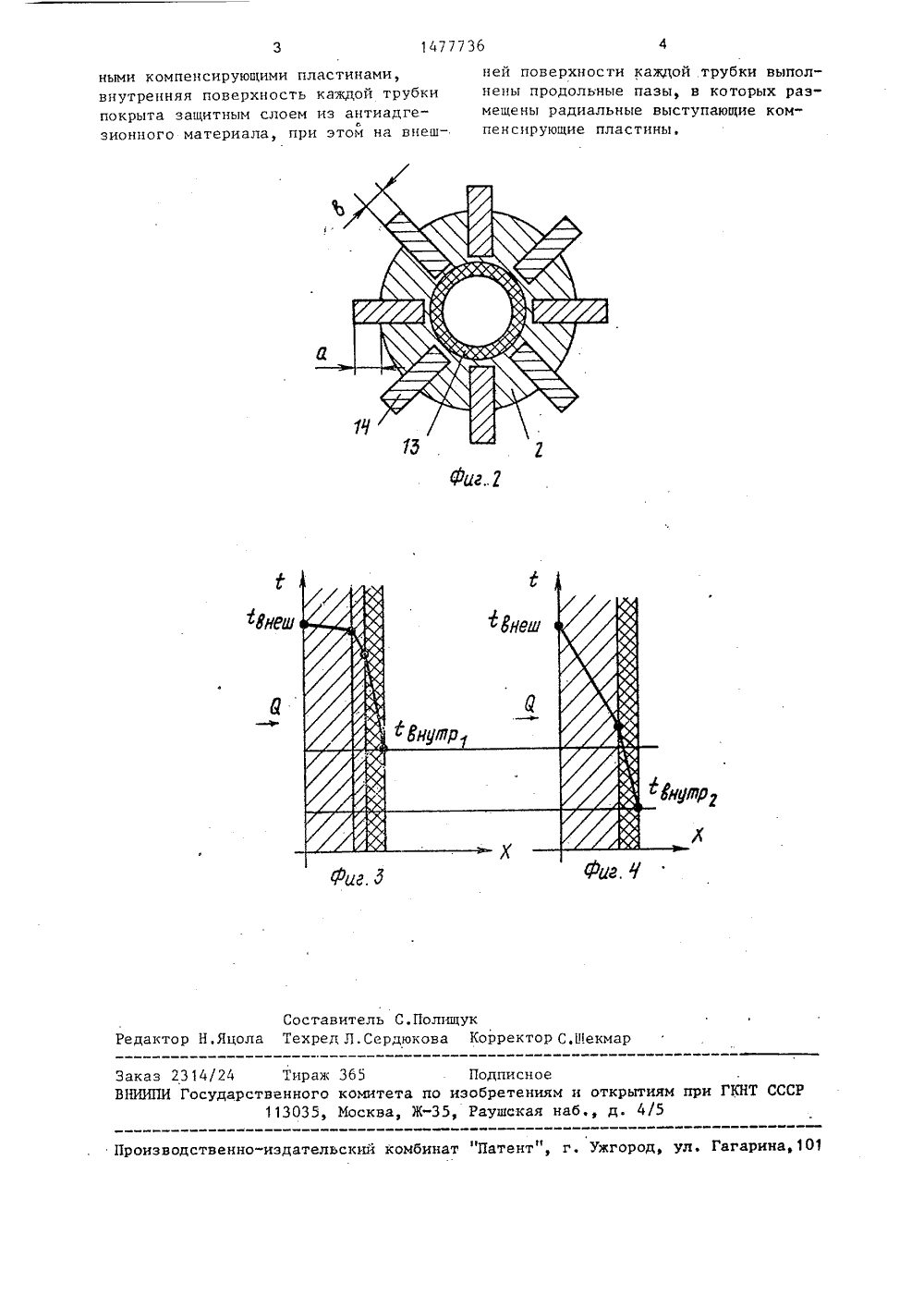

Изобретение относится к оборудованию для масло-жировой промышл.и 1 остии может быть использовано при дистилляции мисцелл растительных масел.5Цель изобретения - повышение производительности с одновременным увеличением межремонтного срока службы,На фиг. 1 показан дистиллятор масляных мисцелл, общий вид; на фиг, 2 - 1 Оодна из рабочих трубок, сечение; нафиг. 3 " график изменения температурпри теплопередаче в сечении рабочейтрубки по установленной пластине,на фиг, 4 - то же, в сечении трубкибез пластин.Наличие на внутренней поверхностй каждой трубки покрытия в виде защитного слоя из антиадгезионного материала позволяет повысить скорость 20стекания пленки по поверхности трубок,а также предотвратить образованиенагара, а наличие компенсирующихпЛастин обеспечивает оптимальный температурный режим дистилляции с учетом 25термосопротивления защитного слоя.Дистиллятор масляных мисцелл состоит из вертикального цилиндрического корпуса 1, в средней части которого расположена обогреваемая трубная 30секция, состоящая из отдельных трубок 2 и ограниченная сверху и снизуверхней 3 и нижней 4 трубными решетками, Трубная секция имеет патрубкиподвода 5 пара и отвода 6 конденсата. В верхней части устройстваимеется распределительная камера 7с патрубком 8 подвода мисцеллы и перегородкой 9, В нижней части устройства расположен сепаратор 10 для отделения парожидкостной смеси мисцеллы и патрубки 11 и 12 отвода пароврастворителя и готовой мисцеллы,Внутренняя поверхность каждой рабочей трубки 2 покрыта защитным слоем1,3, а на внешней поверхности рабочих.трубок 2 выполнены пазы, в которыхустановлены компенсирующие пластины14,Кахдая компенсирующая пластина 14выступает из паза, причем величинавыступов пластин 14 определяется выражениемЯР= - -К Кпл слгде Р д 2 а+Ь - сумма сторон выступающей части пластин; 1К = --- термическое сопротивплление теплоотдаче,коэффициент теплоотдачи,слКл= --- коэффициент теплоперечи защитного слоя 13;Б=2 йК - площадь поверхностизащитного слоя 13 присреднем радиусе;1 - суммарная длина всехпластин 14 по внешнемуРадиусу рабочей трубки 2,а - высота выступов пластин 14;Ь - ширина пластин 14.Защитный слой 13, покрывающий рабочие трубки 2, изнутри может быть физготовлен иэ антиадгезионного материала.Дистиллятор работает следующим образом.Мисцелла, поступая в устройствочерез патрубок 8, распределяется вкамереи стекает вниз по внутренней поверхности рабочих трубок 2 самотеком. Мисцелла, стекая по внутренней поверхности рабочих трубок2, подвергается тепловой обработке,Греющий пар подается через патрубок5 и удаляется в виде конденсата через патрубок б. По мере прохохдениятрубок 2 устройства мисцелла нагревается, Под действием тепла легколетучие компоненты мисцеллы превращаются в пар и парожидкостная смесьмисцеллы попадает в сепаратор 10,где происходит разделение смеси нажидкую мисцеллу и пары растворителя,Упаренная мисцелла удаляется черезпатрубок 12, а пары растворителячерез патрубок 11.Формула изобретенияДистиллятор масляных мисцелл, включающий вертикальцый цилиндрический корпус с обогревательной трубной секцией, ограниченной верхней и нижней трубными решетками, распределительную камеру, сепаратор, патрубки для подвода и отвода мисцеллы, отвода паров растворителя, о т л и - ч а ю щ и й с я тем, что, с целью повышения производительности с одновременным увеличением межремонтного срока службы, он снабжен радиальЗаказ 2314/24 Тираж 365 ПодписноеВНИИПИ Государственного комитета по изобретениям и открыти113035, Москва, Ж, Раушская наб д. 4/ Т СССР изводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина,ными компенсирующими пластинами,внутренняя поверхность каждой трубкипокрыта защитным слоем из антиадгезионного материала, при этом на внешней поверхности кажпой .трубки выполнены продольные пазы, в которых размещены радиальные выступающие компенсирующие пластины,
СмотретьЗаявка
4321655, 28.10.1987
ТАШКЕНТСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. А. Р. БИРУНИ
АРХИПОВ АНАТОЛИЙ ВИКТОРОВИЧ, МУХИТДИНОВ ДЖАЛОЛИТДИН ПАХРЕТДИНОВИЧ, АХМЕДЖАНОВ ЮСУФДЖАН
МПК / Метки
МПК: C11B 1/10
Метки: дистиллятор, масляных, мисцелл
Опубликовано: 07.05.1989
Код ссылки
<a href="https://patents.su/3-1477736-distillyator-maslyanykh-miscell.html" target="_blank" rel="follow" title="База патентов СССР">Дистиллятор масляных мисцелл</a>
