Устройство для включения и перезапуска микропроцессора при сбоях питания

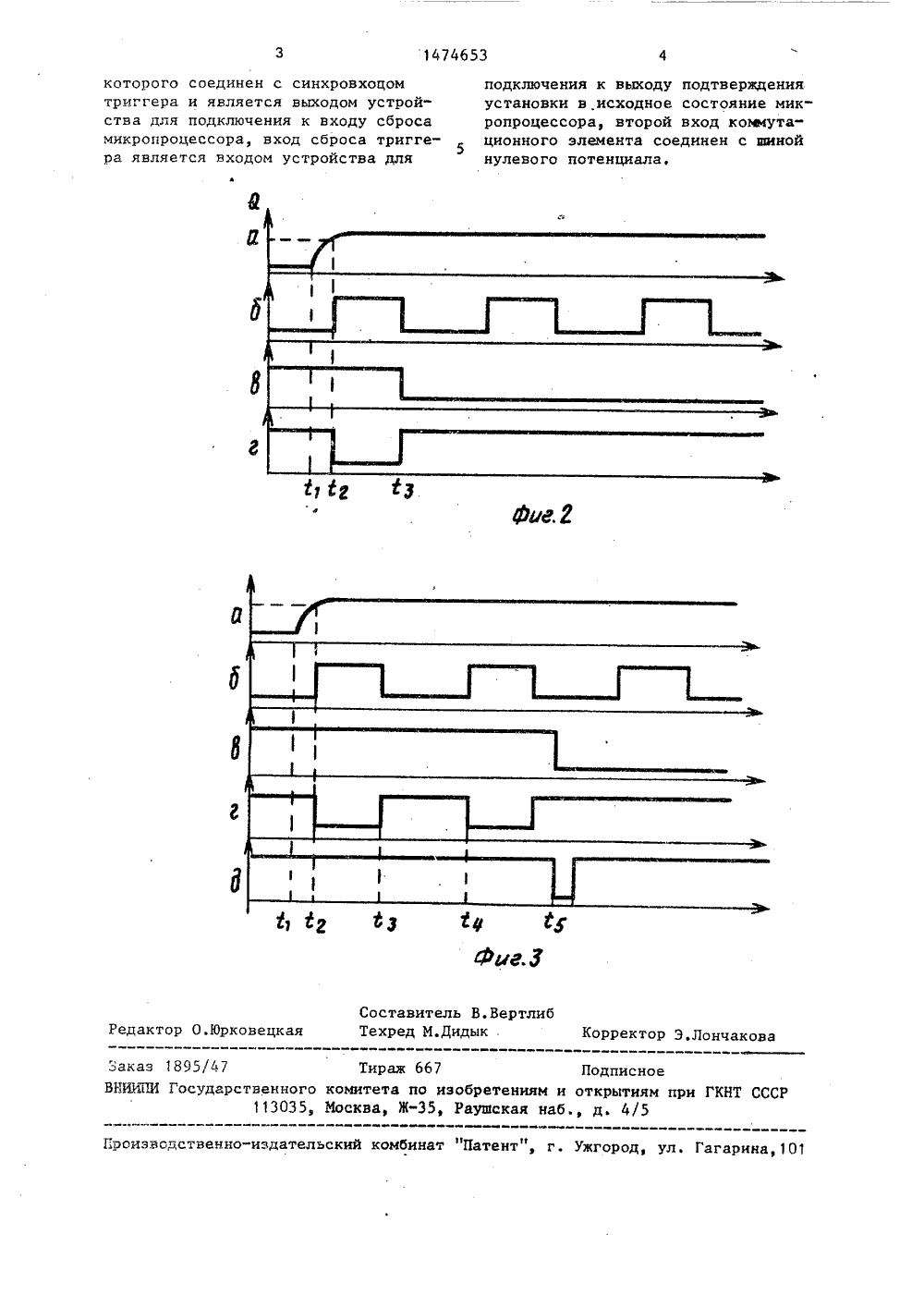

Изобретение относится к вычислительной и измерительной технике иможет быть использовано для включения и перезапуска микропроцессорапри сбоях питания,Целью изобретения является сокращение аппаратурных затрат и расширение класса решаемых задач устройства.На фиг, 1 приведена функциональная схема устройства, на фиг, 2 и3 - временные диаграммы работы устройства.Устройство (фиг. 3) соцержит разрядные диод 1, зарядный конденсатор2, зарядный резистор 3, коммутационный элемент 4, генератор 5 импульсов, триггер 6, элемент И-НЕ 7, вход8 подтверждения установки в исходное состояние микропроцессора и выход 9 сброса микропроцессора устройства,Устройство работает следующим образом.При работе устройства в режимеодиночного сброса (фиг, 2) коммутационньй элемент 4 устанавливается вположение 1. Пусть, например, в момент времени е 1 к схеме подключенопитание и зарядньй конденсатор 2 через зарядньй резистор 3 начинает заряжаться. При этом триггер 6 установлен по входу установки в единицу,При достижении на зарядном кон 2 уровня напряжения, рвного уровню логической единицы (эпюра о ) поступающей на управляющийвход генератора 5 импульсов, последний начинает вырабатывать серию им-.пульсов (эпюра О ), причем длитель:,ость импульса должна быть большеили равна необходимой длительностисигнала сброса микропроцессора.Первьй импульс инвертируется ипропускается элементом И-НЕ 7 на выход 9 сброса микропроцессора устройства (эпюра Ъ), По окончании действия импульса сброса на выходе элемента И-НЕ 7 (эпюра ъ) перепадом сигнала из нуля в единицу, поступившимс этого выхода на тактовый вход.триггер записывает информацию со сво.его информационного входа, т.е. свыхода коммутационного элемента ;(в приведенном примере логическийНОЛЬ а ЭПЮРа б р С Ь 1 е СИГНаЛОМ ЛОГИческого нуля с выхода триггера 6 запирается элемент И-НЕ 7, и импульсыс выхода генератора 5 на выход 9 сброса микропроцессора устройстване поступают. При сбое пнтания зарядный конденсатор 2 через разрядныйдиод 1 разряжается в цепь питания,и при восстановлении питания циклработы Устройства повторяется.При работе устройства в ждущемрежиме (фиг. 3) коммутационный элемент 4 устанавливается в положение 11,Работа в этом режиме до моментазреиени с, аналогична описанномурежиму., В момент времени с(эпира ьинформация на выходе тригкак нгего инфориационнои входе присутствует сигнал логической единицы. Еслидо момента времени , на входе 8подтверждения установки в исходноесостояние микропроцессора не появитсясигнал нулевого уровня, схема вырабатывает повторньй импульс сброса.При сбросе микропрОпессора последний выдает на вход 8 подтверждения установки в исходное состояние микропроцессора сигнал нулевого уровня (эпюра , с), который поступает на вход сброса триггера 6 и устанавливает на его выходе сигнал логического нуля, поступающий на вход элемента И-НЕ 7 и блокирующий его работу. Цикл сброса иикропроцессора в исходное состояние окончен.Формула изобретенияУстройство для включения и перезапуска микропроцессора при сбояхпитания, содержащее генератор импульсов, триггер, информационным ходом соединенный с выходом комиутационного элемента, первый вход которогоподключен через зарядньй конденсатор к шине нулевого потенциала, разрядньйдиод, параллельно соединенный с зарядным резистором, и элемент И-НЕ, причем анод разрядного диода соедчнен с первым входом коммутационного элемента, катод диода является входом устройства для подключения к выходу контролируемого источника питания, о т л и ч а ю щ е е с я тем, то, с целью саращения аппаратурнь.х затрат устройства, вход установки триггера соединен с анодои разрядного диода и входом генератора импульсов, выход которого и выход триггера соединены соответственно с первым и втор- входами дл-я 1-РО И ч" г"-дод1474653 подключения к выходу подтвержденияустановки в исходное состояние микропроцессора, второй вход кожутационного элемента соединен с дюнойнулевого потенциала. Составитель В.ВертлиТехред М,Дидык . едактор О.Юрковецк орректор Э.Лончакова 1895/47 Тираж 667Государственного комитета по иэобрете113035, Москва, Ж-Э 5, Раушск ГКНТ ССС раизводственно-иэдательский комбинат "Патент", г. Ужгород Гагарина,10 которого соединен с синхровхоцомтриггера и является выходом устройства для подключения к входу сбросамикропроцессора, вход сброса триггера является входом устройства для Подписноем и открытиям наб., д. 4/5
