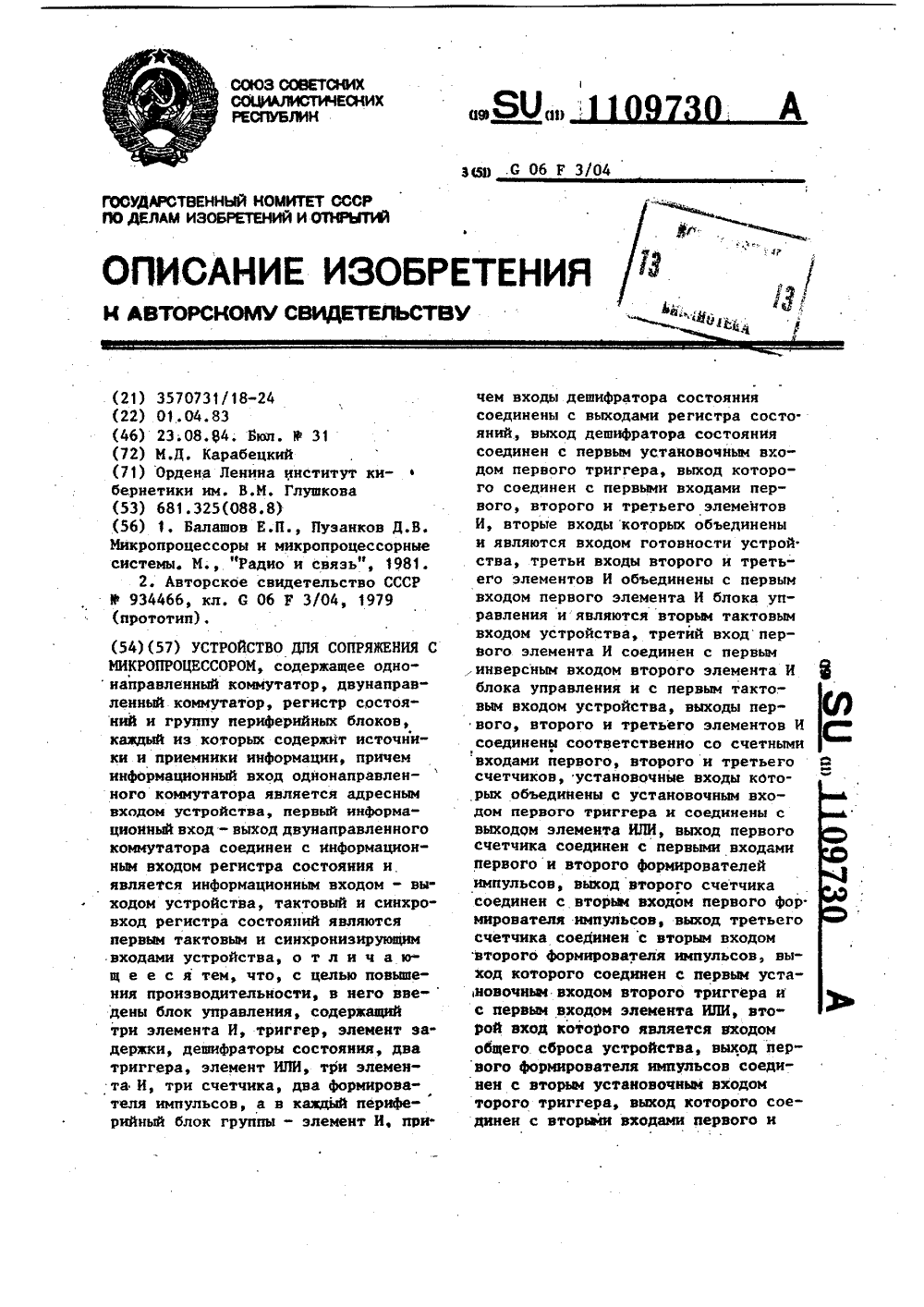

Номер патента: 1109730

Опубликовано: 23.08.1984

Автор: Карабецкий

МПК: G06F 3/04

Метки: микропроцессором, сопряжения

...информацию, представленную общей на информационном входе - выходе 5 устройства как слово состояния. Поэтому сигналы, представленные на .выходе восьмираэрядного регистра 7 состояния, используются в устройстве для выработки в дальнейшем сигналов управления передачей/приемом информации от источников к приемникам информации внутри одной группы старшего приоритета. Всего МП типа ,К 580 ИК 80 имеет десять-типов машин 1097308ных циклов и соответственно десятькодов состояния, идентифицирующихэти циклыПолный набор основных команд МПтипа К 580 ИК 80 равен 72 командам.Первые три такта (Т 1, Т 2, ТЗ) первого машинного цикла МП одинаковыдля всех этих команд В первом так- О,те Т 1 МП выставляет на общей шинеадреса адрес очередной команды А 15- АО....

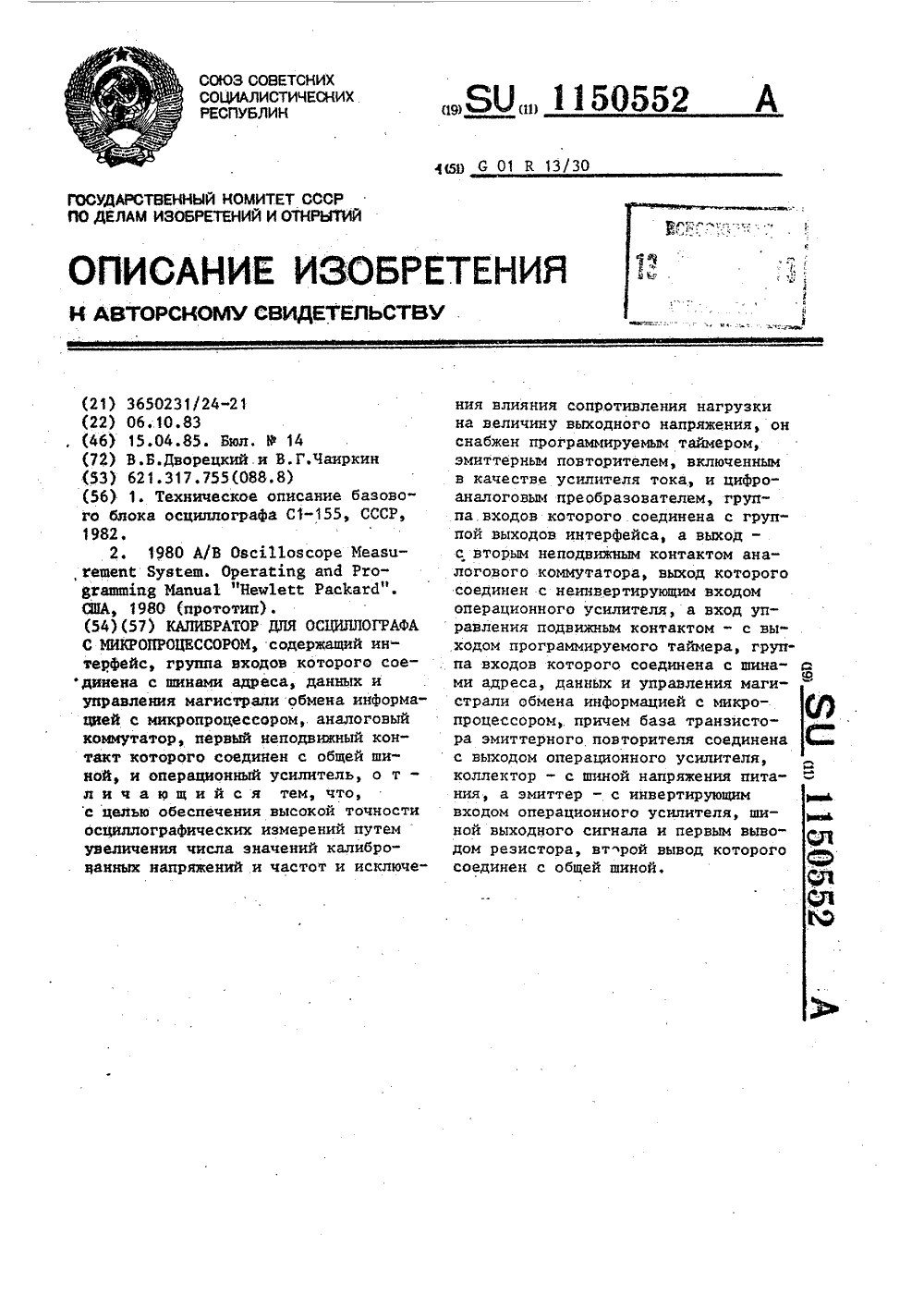

Номер патента: 1150552

Опубликовано: 15.04.1985

Авторы: Дворецкий, Чаиркин

МПК: G01R 13/30

Метки: калибратор, микропроцессором, осциллографа

...второй вывод которогосоединен через второй конденсатор 50с шиной выходного сигнала 123Однако известное устройство необеспечивает высокой точности осциллографических измерений вследствие малого числа значений калиброванных напряжений и частот и влияния сопротивления нагрузки на величину выходного напряжения,Цель изобретения - обеспечениевысокой точности осциллографическихизмерений путем увеличения числазначений калиброванных напряженийи частот и исключения влияния сопротивления нагрузки на величину выходного напряжения.Указанная цель достигается тем,что калибратор для осциллографас микропроцессором, содержащий интерфейс, группа входов которого соединена с шинами адреса, данных и управления магистрали обмена янформацией с...

Номер патента: 1156072

Опубликовано: 15.05.1985

Авторы: Супрун, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропроцессором

...30 ва. По сигналу пуска с входа 17 (фиг. 1) триггер 9 включает генератор 8. По первому тактовому импульсу в регистр 2 с входа 16 через коммутатор 7 записывается код реали- З 5 зуемой операции, который определяет адрес первой микрокоманды соответствующей микропрограммы. С выходов 23, 24.и 25 блока 1 считывается адрес следующей микрокоманды, код40 проверяемых, логических условий и микрооперации управления соответственно. По второму тактовому импульсу с выхода 39.2 генератора 8 код микроопераций записывается в ре- ф 5 гистр 3 и выдается на управляемые узлы с выходов 18 и 26-32. При этом сигнал на выходе 29 появляется только в конце работы устройства, на выходе 30 выдается нулевой сигнал во всех микрокомандах микропрограммы, кроме...

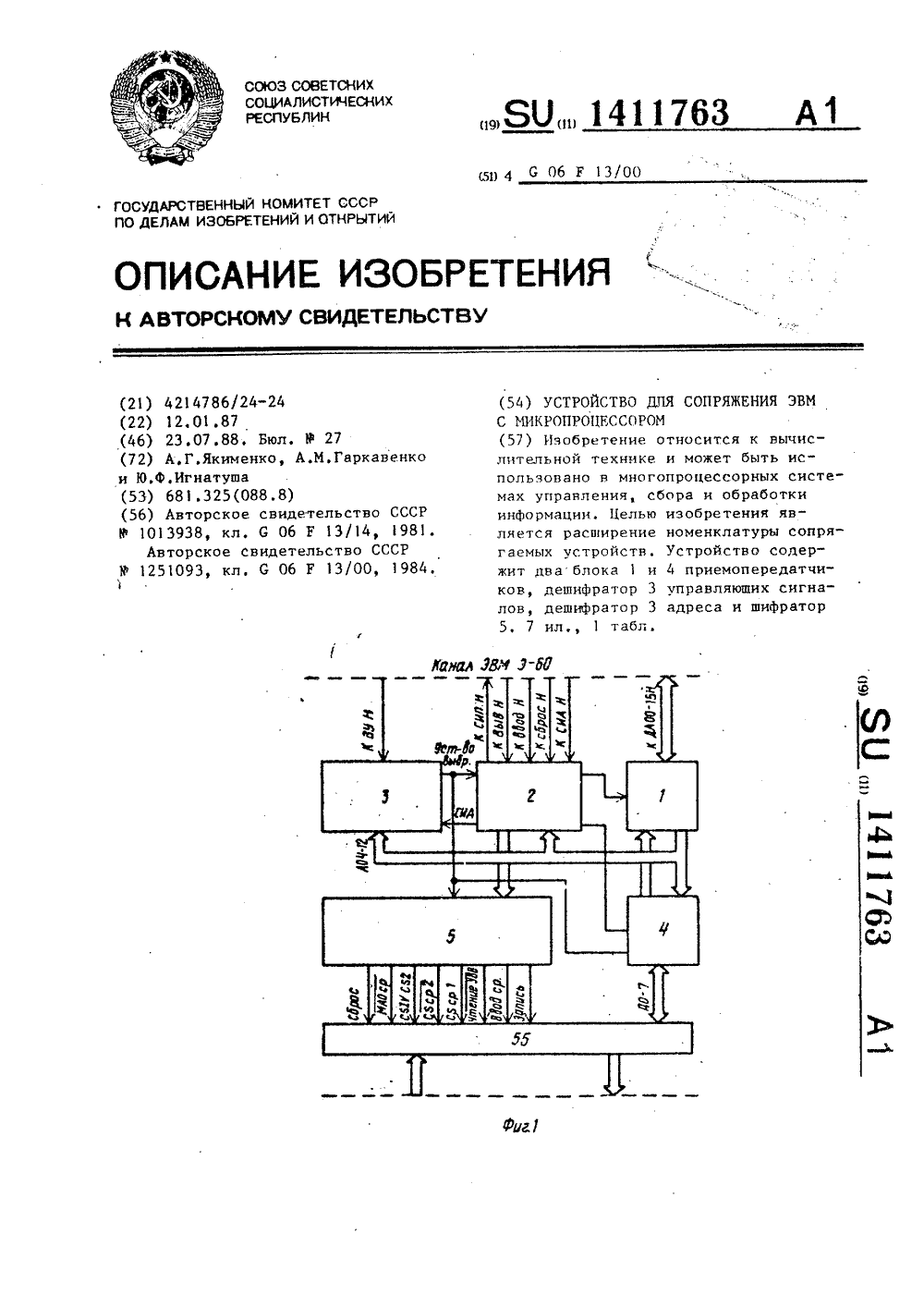

Номер патента: 1411763

Опубликовано: 23.07.1988

Авторы: Гаркавенко, Игнатуша, Якименко

МПК: G06F 13/00

Метки: микропроцессором, сопряжения, эвм

...в режим передачи35данных к ЭВМ, а блок 4 приемопередатчиков - в режим приема информации от микропроцессора. Работа этого блока разрешается сигналом "Устройство выбрано". По сигналам "Ввод" 40и А 01 - 03 шифратор 5 выставляетсигналы адресации СБСР 1, СБСР 2, СБ 1СБ 2, МАО СР и сигнал разрешения чтения "Чтение УВВ",При наличии сигналов адресации 45и,Чтение УВВ",происходит чтение информации от микропроцессораЭта информация поступает через блок 4приемопередатчиков по шинам ДО - 7в блок 1 приемопередатчиков, которыйвыставляет эту информацию в каналЭВМ. Одновременно с задержкой относительно сигнала "К ввод Н" дешифратор 2 управляющих сигналов формируетсигнал К СИП Н, который извещаетЭВМ, что информация выставлена в канал.Одновременно с...

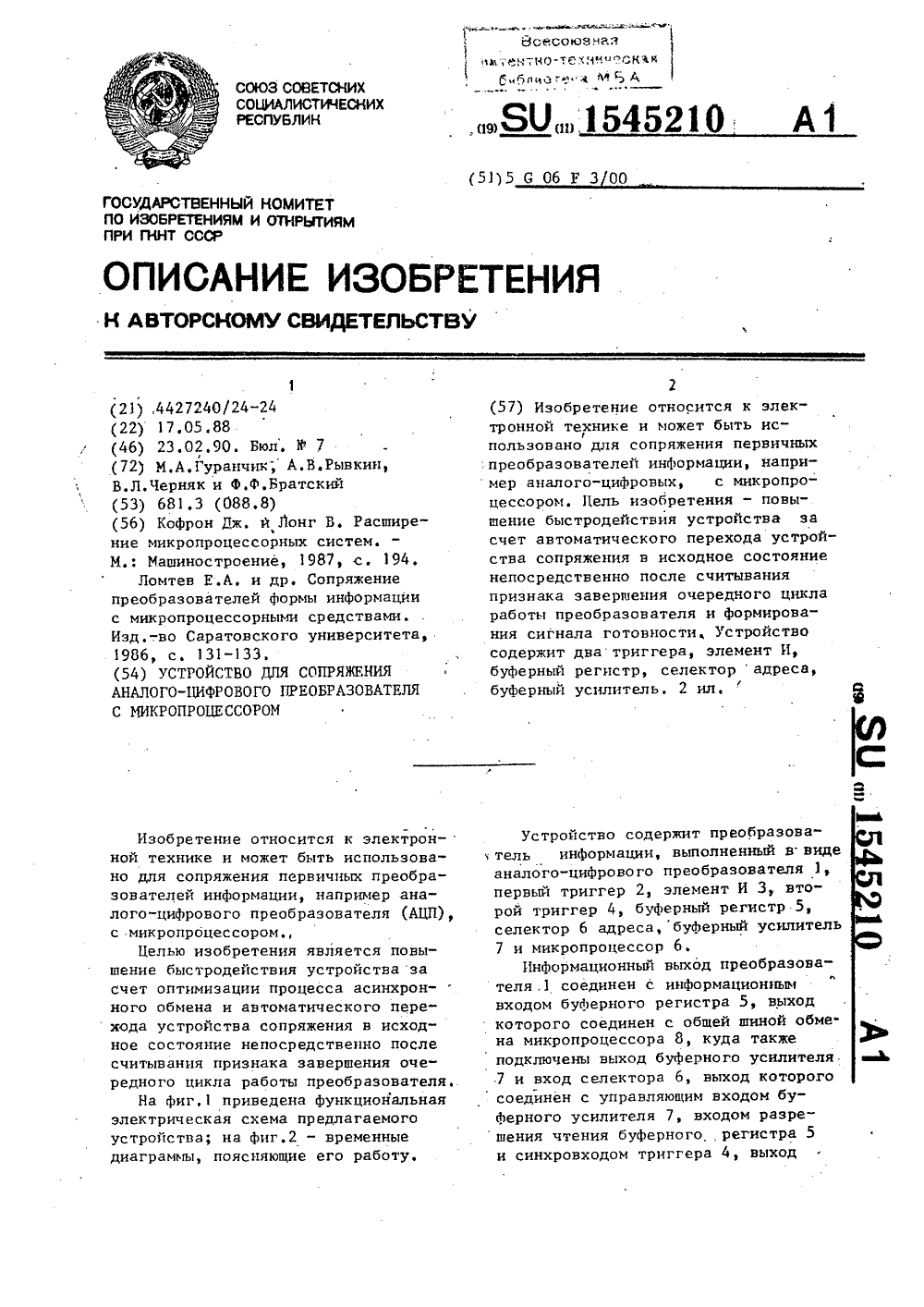

Номер патента: 1545210

Опубликовано: 23.02.1990

Авторы: Братский, Гуранчик, Рывкин, Черняк

МПК: G06F 3/00

Метки: аналого-цифрового, микропроцессором, преобразователя, сопряжения

...буферный регистр 5 и буферный усилитель7 выходят из третьего состояния, подавая на интерфейсные шины (данных ) 55соответствующую информацию, котораязатем считывается микропроцессором 8,Практическая реализация селектора 6 1 О 4 зависит от типа микропроцессора 8 и может быть выполнена по любой из известных схем, так, например длямикропроцессора К 1801 Б 12 может бытьвыполнен на основе микросхем дешифратора адреса К 588 БТ 1 и элемента ИЛИНЕ микросхемы К 561 ЛЕ 5. При этом элемент ИЗИ-НЕ при наличии на его вы- .ходах сигналов 11: и Д 1 Т с соответствующих выходов микросхемы К 5888 БТ 1вырабатывает выходной сигнал селектора 6. Гозможны и другие вариантытехнической реализации селектора 6формирования управляющих сигналов.Иикропроцессор 8 может...
