Мультиплексор

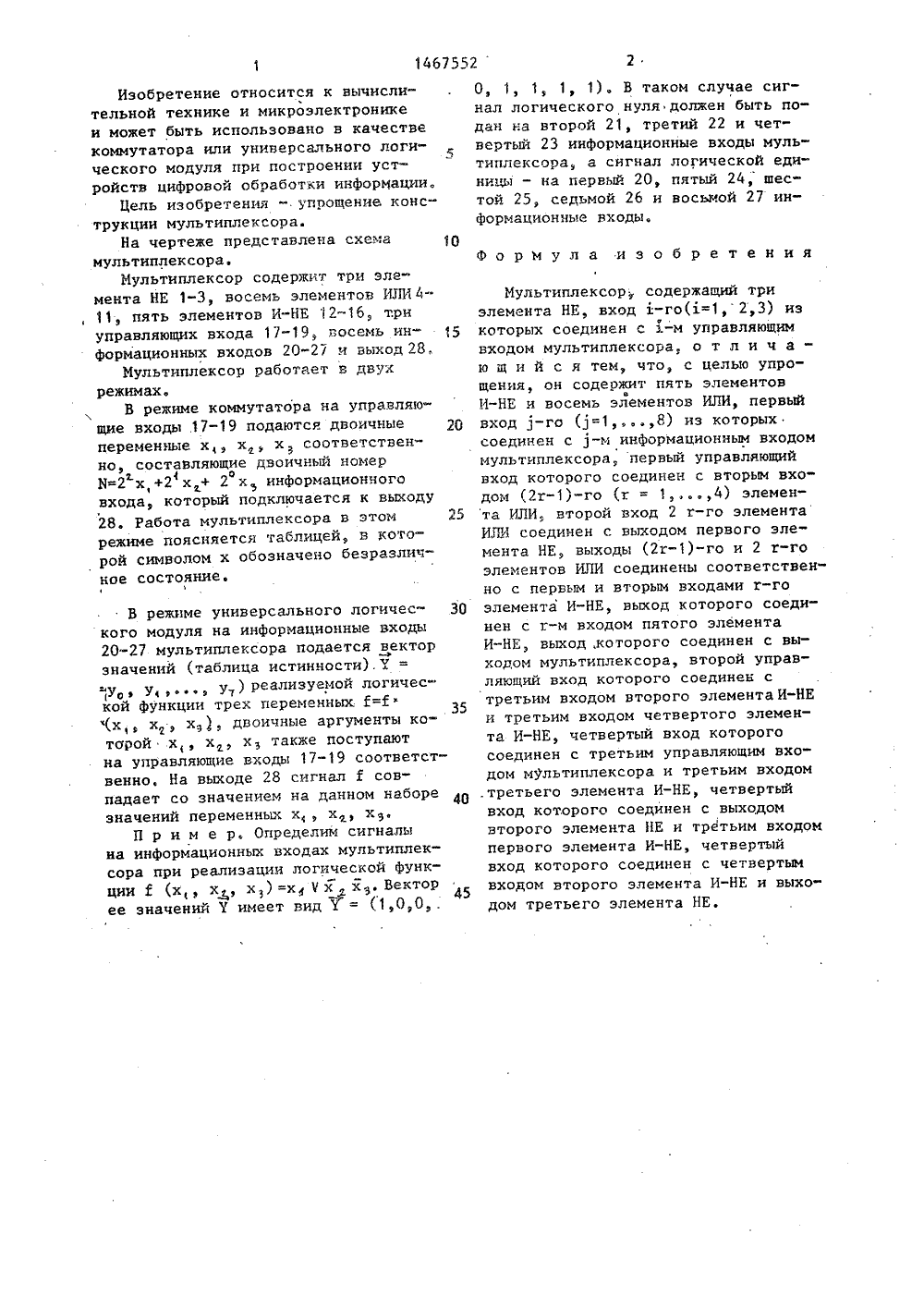

(57) Изобретение лительной техник и предназначено ройств. обработки изобретения - уп вычистронике ия устЦель рукции относится ки микроэле ля построен информации. ощение конс ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМпРи пет сса ОПИСАНИЕ И К АВТОРСКОМУ СВИДЕ(56) Авторское свидИф 1251064, кл, 6 0Интегральные миБ.В.Тарабрина, М.:1985, с.бб. мультиплексора. Для этого мультиплексор, реализующий все логические функции трех аргументов, содержит элементы НЕ 1-3, элементы ИЛИ 4-11 иэлементы И-НЕ 12-16. Мультиплексорработает в двух режимах. В режимекоммутатора на его адресные входыподаются переменные х х, х, составляющие двоичный номер информационного входа, который подключается квыходу. В режиме универсального логического модуля на информационные входы подается вектор значений реализуемой логической функции Е, переменные которой подаются на управляющиевходы. Тогда выходной сигнал мультиплексора совпадает со значениемфункции Г на данном наборе значенийпеременных х к, хз, 1 ил. 1 табл.Изобретение относится к вычислительной технике и микроэлектроникеи может быть использовано в качествекоммутатора или универсального логического модуля при построении устройств цифровой обработки информации.Цель изобретения в . упрощение конструкции мультиплексора.На чертеже представлена схема 10мультиплексора.Мультиплексор содержит три элемента НЕ 1-3, восемь элементов ИЛИ 411, пять элементов И-НК 12-16, триуправляющих входа 17-19, восемь информационных входов 20-27 ч выход 28,Мультиплексор работает в двухрежимах.В режиме коммутатора на управляющие входы .1-19 подаются двоичные 20переменные х х, х соответственно, составляющие двоичный номерИ 2 х,+2 х + 2 х информациончогоовхода, который подключается к выходу28. Работа мультиплексора в этом 25режиме поясняется таблицей, в которой символом х обозначено безразличное состояние,1 В режиме универсального логического модуля на информационные входы20-27 мультиплексора подается векторзначений (таблица истинности), 7 = =у, у у) реализуемой логической функции трех переменных 2=К" (х х , х), двоичные аргументы которой х х, х также поступаютна управляющие входы 17-19 соответственно, На выходе 28 сигнал Г совпадает со значением на данном наборезначений переменных х х, хз.П р и м е р. Определим сигналы на информационных входах мультиплексора при реализации логической функции 2 (х, х х) =х Чх хз. Векторее значений 7 имеет вид 7 = (1,0,0,. О, 1, 1, 1, 1) . В таком случае сигнал логического нуля должен быть подан на второй 21, третий 22 и четвертый 23 информационные входы мультиплексора, а сигнал логической единицы - на первый 20, пятый 24 шестой 25, седьмой 26 и восьмой 27 информационные входы.формула изобретенияМультиплексор содержащий три элемента НЕ, вход х-го(=1, 2,3) из которых соединен с х-м управляющим входом мультиплексора, о т л и ч аю щ и й с я тем, что, с целью упрощения, он содержит пять элементов И-НЕ и восемь элементов ИЛИ, первый вход 1-го (1=1. 8) из которых соединен с 3-и информационным входом мультиплексора, первый управляющий вход которого соединен с вторым входом (2 г)-го Ь = 1. 4) элемента ИЛИ второй вход 2 г-го элемента ИЛИ соединен с выходом первого элемента НЕ, выходы (2 г"1)"го и 2 г-го элементов ИЛИ соединены соответственно с первым и вторым входами г-го элемента И-НЕ, выход которого соединен с г-м входом пятого элемента И-НК, выход, которого соединен с выходом мультиплексора, второй управляющий вход которого соединен с третьим входом второго элемента И-НЕ и третьим входом четвертого элемента И-НЕ, четвертый вход которого соединен с третьим управляющим входом мультиплексора и третьим входом .третьего элемента И-НЕ, четвертый вход которого соединен с выходом второго элемента НЕ и третьим входом первого элемента И-НЕ, четвертый вход которого соединен с четвертым входом второго элемента И-НЕ и выходом третьего элемента НЕ,1467552 Информационные входы1 .1у/25 у/26 у, /27 Выход Управляющие входы х /18. Закаэ 1196/45 Тирах 667 ПодписноеВНИИПИ Государственного комитета по иэобретениям и открытиям при ГКНТ СССР11303. Москва, Ж, Раушская наб д. 4/5 Проиэводственно-иэдательский комбинат "Патент.", г.Ужгород, ул. Гагарина,101 0 0 О О 0 О О О 1 1 1 1 1 1 1 0 0 О 0 1 1 1 1 О 0 0 О 1 1 1 1 0 0 1 1 0 О 1 1 0 О 1 1 О 0 1 1 0 1 х х х х х х х х х х х х х х х 0 1 х х х х х х х х х х х х х х 0 х 1 х х 0 х 1 х х х х х х х 0 х х х 1 х х х 0 х х х 1 х х х 0 х х х 1 х х х О х х х 1 х х х 0 х х х0 х х 0 1 х х 1 х 0 х О х 1 х 1 х х 0 0 х х 1 1
