Устройство для сортировки пучков и формирования секций плотов

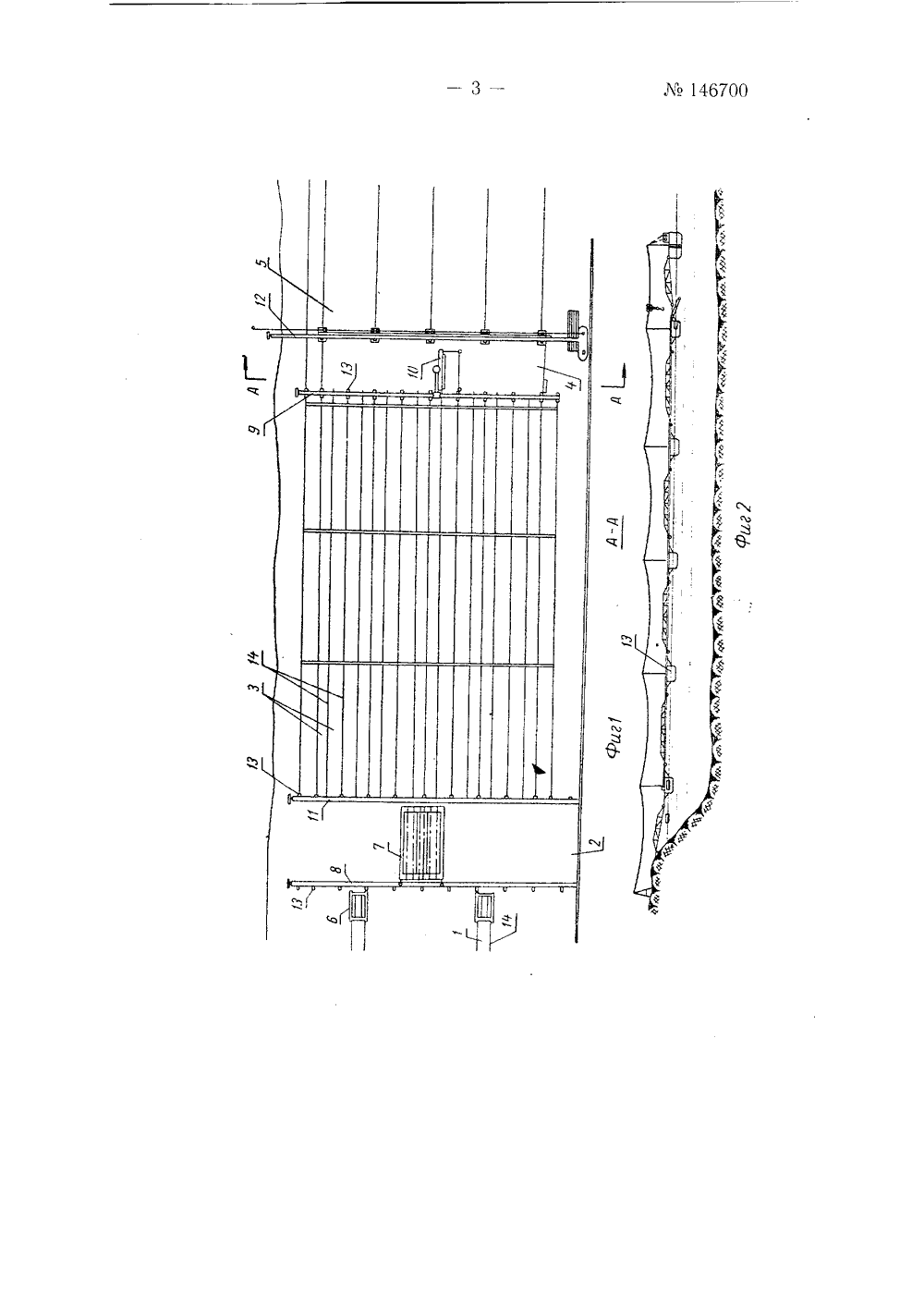

Класс 31 т146700 С С СР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа М 274 К, А. Чекалкин УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ПУЧКОВ И ФОРМИРОВАНИЯ СЕКЦИЙ ПЛОТОВЗаявлено 19 августа 19 б г. за742107/29 - 14 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений8 за 1982 г. Сортировка пучков и формирование секций плотов осуществляется в настоящее время с использованием подводящих коридоров, механизмов подачи пучков на сортировку, сортировочного узла, системы сортировочных двориков, формировочного узла и системы формировочных двориков, Процессы сортировки пучков и формирования секций плотов мало механизированы и поэтому сдерживают рост лесосплавных работ.Предлагаемое устройство для сортировки пучков и формирования секций плотов позволяет обеспечить механизацию всех основных операций, а также сократить ширину необходимой акватории. Это достигается установкой в нижних по течению концах подводящих коридоров нагнетателей-отсекателей, не допускающих произвольного попадания групп пучков в сортировочный узел, обслуживаемый сортировочной кассетой. Кроме того, каждому его формировочному дворику соответствует несколько сортировочных двориков, близ нижних концов которых перемещается формировочная рамка, разворачиваю 1 цая пучки из поперечного положения в продольное и устанавливающая их в секции плота.На фиг. 1 изображена компоновка предлагаемого устройства, вид в плане; на фиг, 2 - разрез по А-А на фиг. 1 (повернут на 90).Предлагаемое устройство для сортировки пучков и формирования секций плотков включает подводящие коридоры 1, механизмы подачи пучков на сортировку (не показаны), сортировочный узел 2, систему сортировочных двориков 3, формировочный узел 4 и систему формирующих двориков 5, В нижних по течению концах коридоров 1 установлены нагнетатели-отсекатели б, Сортировочный узел 2 обслуживается сортировочной кассетой Т, перемещающейся по мосту 8. Каждому формировочному дворику 5 соответствует несколько сортировочных двориков 3,14 б 700близ нижних концов которых перемешается по мосту 9 формировочная рамка 10.Пучки от сплсточных машин соединенные в одномарочные группы по коридорам 1, поступают к сортировочному узлу 2 в поперечном (относительно течения) положении. Нагнетатели-отсекатели 6 не допускают произвольное попадание групп пучков в сортировочный узел 2, а при надобности обеспечивают подачу пучков на сортировку в определенной последовательности. После сортировки пучков с помощью сортировочной кассеты, они попадают в сортировочные дворики 3. Несколько сортировочных двориков 3 соответствует одному формировочному дворику 5, что позволяет призводить поочередное формирование нескольких сортиментов и сокращает ширину потребной акватории.По выходе из сортировочных двориков 3 пучки одной марки и в необходимом количестве формировочной рамкой 10 разворачиваются з поперечного полокения в продольное и устанавливаются в секции плота, формируемые в формировочных двориках 5.Мосты 8, 9, 11 и 12 устанавливаются на понтонах 13, а коридоры 1 и дворики образованы бонами 14.В заключении Архангельского совнархоза отмечается, что предлагаемое изобретение предусматривает механизацию всех основных операций. позволяет сократить число занятых на этих операциях рабочих способствует увеличению производительности труда.Предмет изобретенияУстройство для сортировки пучков и формирования секций плотов, включающее подводящие коридоры, механизмы подачи пучков на сортировку, сортировочный узел, систему сортировочных двориков, формировочный узел в систему формировочных двориков, отл и ч а ю щ е ес я тем, что, с целью обеспечения механизации всех основных операций, а также сокращения ширины акватории, в нижних по течению концах подводящих коридоров установлены нагнетатели-отсекатели, не допускающие произвольного попадания групп пучков в сортировочный узел, обслуживаемый сортировочной кассетой, а каждому его формировочному дворику соответствует несколько сортировочных двориков, близ нижних концов которых перемещается формировочная рамка, разворачивающая пучки из поперечного положения в продольное и устанавливающая их в секции плота.
