Установка для испытания образцов при циклическом нагружении

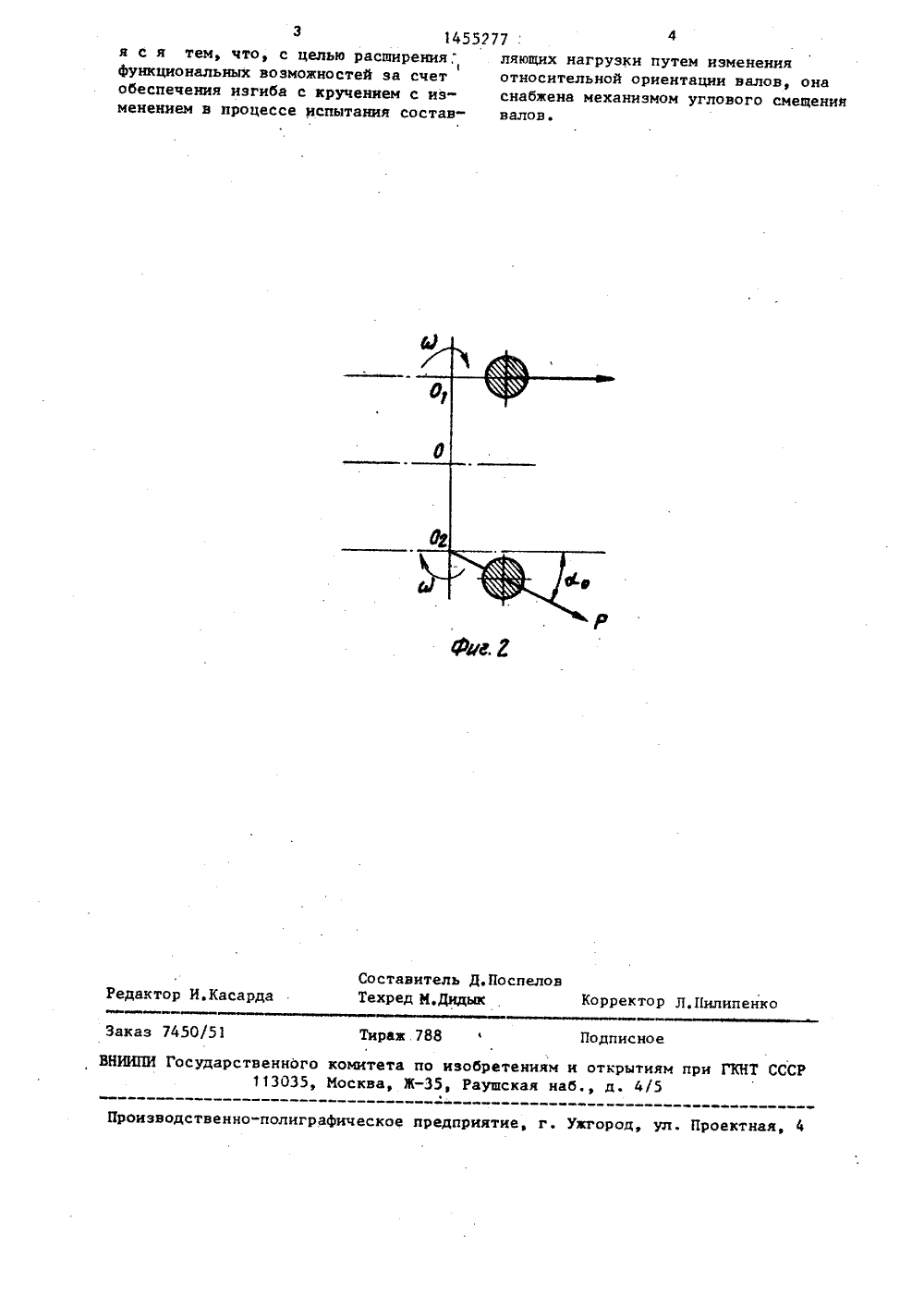

союз советснихСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А са 4 С 01 В У ПИСАНИЕ ИЗОБРЕТЕНИЯ ВТОРСКОМУ СВИ ЬСТ М.Э., Козтаний на57, с.37. НИЯ ОБРАЗЦОВ( я к усталостЦелью изобие функциоГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(54) УСТАНОВКА ДЛЯ ИСПЫТАПРИ ЦИКЛИЧЕСКОМ НАГРУЖЕНИИ;ретения является расширен нальных возможностей за счет обеспеЧения изгиба с кручением с изменениемв процессе испытания составляющих.нагрузки путем изменения относительной ориентации валов. Образец 3 устанавливают в соосных захватах, Приво;дят во вращение дебалансы 5 и 6 сравными статическими моментами, нагружая образец изгибной нагрузкой икрутящим моментом. Изменяя в процессеиспытания или до его начала угол смещения между валами 8 и 9, изменяютизгибную и крутящую составляющие нагрузки. 2 ил.Изобретение относится к испытаниям, в частности к установкам усталостных испытаний образцов на изгиб икручение.Цель изобретения - расширение Функциональных возможностей за счет обеспечения изгиба с кручением с изменением в процессе испытания составляю-,щих нагрузки путем изменения относительной ориентации валовНа Фиг.1 представлена схема установки; на Фиг.2 - схема ориентациидебалансов.Установка для испытания образцовГпри циклическом нагружении содержитдвигатель 1, соосные захваты и двухвальный двухбалансный вибровоэбуди-.тель 2, с которым связан один из за,хватов для образца 3. Установка снабжена механизмом 4 углового смещениявалов для изменения в процессе испы- .тания ориентации дебалансов 5 и 6,которые установлены с воэможностьювращения в плоскости, перпендикулярной оси захватов. Входной вал 7 механизма 4 соединен с двигателем 1, авыходные валы 8 и 9 - с валами 10 и11 вибровозбудителя 2.Механизм 4 состоит из двух идентичных частей. На Фиг. 1 показана только одна часть механизма 4 с выходнымвалом 8 (другая идентичная часть.механизма 4 с выходным валом 9 наФиг.1 не показана),Механизм 4 содержит два полых вала12 с шестернями 13, соединеннымимежду собой паразитной шестерней14, муФты 15, возвратную пружину 16 сплунжером 17 для перемещейия вилки 18 40с муФтой 25 от проФильного кулачка19, Рессора 20 позволяет нагрузитьобразец 3 статическим крутящим моментом, который измеряется динамомет-,ром 21. Второй захват, соосный захватд 5ту вибровозбудителя, связан с основанием 22 через динамометр 21.Установка работает следующим образом.Образец 3 устанавливают в захва 50тах и приводят во вращение дебалансы5 и 6 в одном направлении с одинаковой угловой скоростью. При осевомперемещении муФты 15 осуществляетсяотносительное угловое смещение полого 55вала 12 н входного вала 7 на угол0 - Л /2 в разных направлениях обеихчастей механизма 4. Перемещение муФты15 осуществляется плунжером 17 от вращающегося проФильного кулачка 19, позволяющего осуществить тот или иной периодический закон изменения нагрузки во время испытаний. Возвратная пружина 16 перемещает вилку 18 с муФтой 15 в обратном направлении.Вращение дебалансом 5 и 6 передается выходными валами 8 и 9. Изменение уг;т ла смещения между валами 8 и 9 позво- ляет изменять соотношение между крутящей и изгибной составляющими нагрузки как до начала, так и в процессе испытания.При относительном смещении валов 8 и 9 на угол ф( , вращаюпяхся В одном направлении, изгибающее усилие Рз и крутящий момент М определяются из следующих соотношенийо /2 М Р а вхп М /2 вхп(ьй + /г),где Р - центробежная сила вращающейсямассы внбратора, кг;фо - угловое смещение масс;а - расстояние между осями вращающихся дебалансов, см;М - круговая частота вращениямасс, 1/с 1Е - время, с.Эти зависимости показывают, что на испытуемый образец действуют вращающийся с угловой скоростью м посто янный по модулю вектор Р и изменяющийся по гармоническому закону с угловой скоростью ю крутящий момент Мкр фВ частности, реализуются следующие виды нагружения Мо = 0; Р = 2 Р; М = О - круговой изгиб по симметричному циклу; М = л; Р = 0;М 1, = Р.а .сов (м Т - переменное круче-. ние по симметричному циклу; ( = д /2; Р = Г 2 Р; М, =1/Г 2 Р.а в 1 п(вам+А/4)- круговой изгиб с .переменным кручением. Формула изобретенияУстановка для испытания образцов при циклическом нагружении, содержащая основание, соосные захваты для образца, один из которых связан с основанием, и связанный с вторым захватом двухвальный двухдебалансный вибровозбудитель, дебалансы которого имеют равные статические моменты, и установлены с воэможностью вращения в одной плоскости, перпендикулярной оси захватов, о т л и ч а ю щ аоставитель Д. Поспеловехред М.Дидык Корректор Л,Пилипенко Редактор И.Кас д аказ 7450/51 Тираж . 788 Подписно ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж-З 5, Раушская наб., д. 4/5роизводственно-полиграфическ едприятие, г. Ужгород, ул. Проектная,з 1455277:4я с я тем, что, с целью расширения; ляющих нагрузки путем изменения1функциональных возможностей за счет относительной ориентации валов, онаобеспечения изгиба с кручением с из- снабжена механизмом углового смещенийменением в процессе испытания состав- валов.
