Стенд для испытаний материалов в абразивосодержащей среде

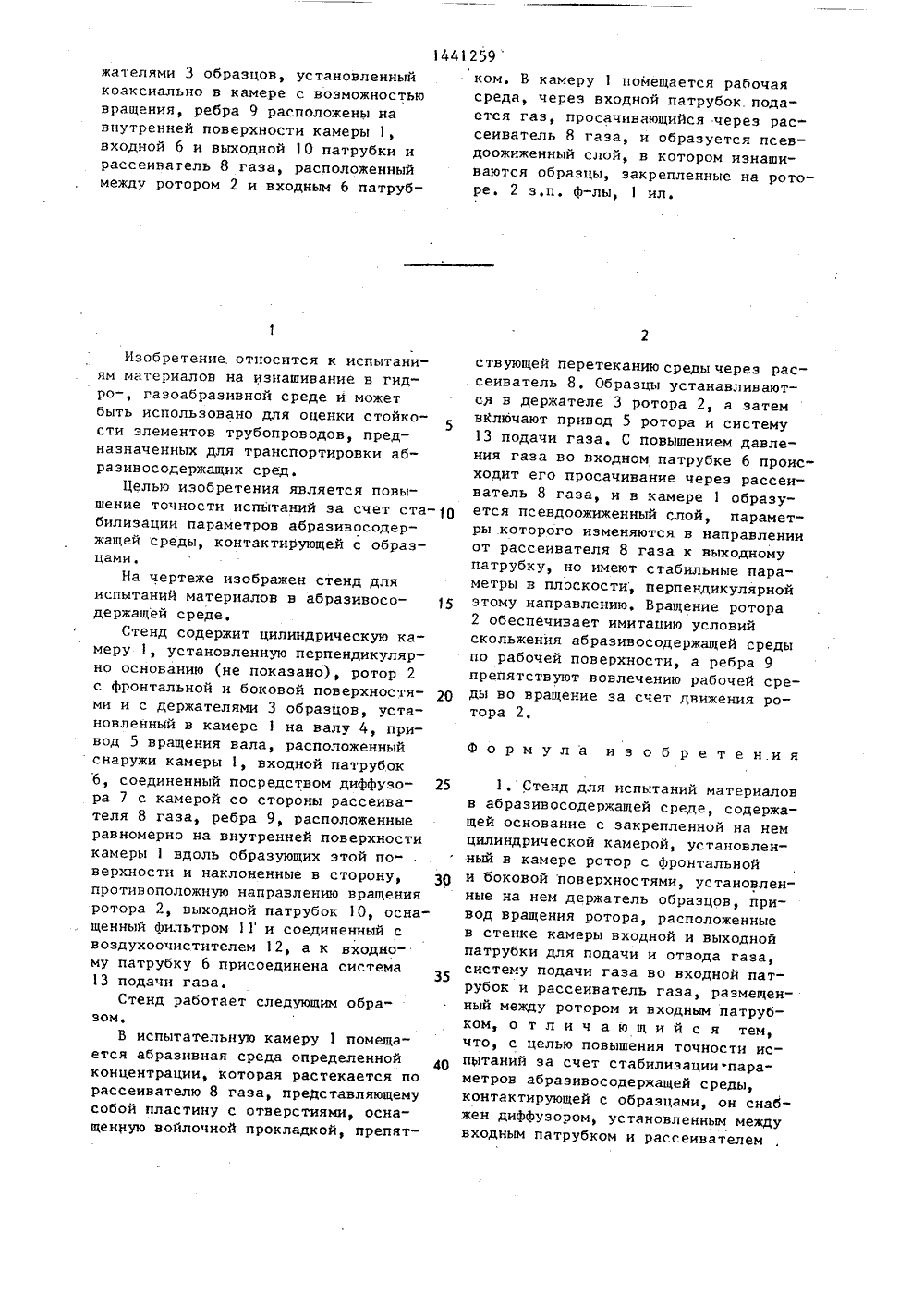

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 51) 4 С 01 И 3/56 ОПИСАНИЕ ИЗОБРЕТЕН д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ едоваельский ротрано СССР 1982. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(54) СТЕНД ДЛЯ ИСПЫТАНИЙ МАТЕРИАЛОВВ АБРАЗИВОСОДЕРЖАЩЕЙ СРЕДЕ(57) Изобретение относится к испытаниям материалов на изнашивание вгидрогазоабраэивной среде и может бытьиспользовано для оценки стойкостиэлементов трубопроводов, предназначенных для транспортирования абраэивосодержащих сред. Цель изобретения -повышение точности испытаний засчет стабилизации параметров абраэивосодержащей среды, контактирующейс образцами, Стенд содержит цилиндрическую камеру 1, ротор 2 с держателями 3 образцов, установленныйкоаксиально в камере с возможностьювращения, ребра 9 расположены навнутренней поверхности камеры 1,входной 6 и выходной 1 О патрубки ирассеиватель 8 газа, расположенныймежду ротором 2 и входным 6 патруб 1441259ком. В камеру 1 помещается рабочая среда, через входной патрубок. подается гаэ, просачивающийся через рассеиватель 8 газа, и образуется псевдоожиженный слой, в котором изнашиваются образцы, закрепленные на роторе. 2 э.п. ф-лы, 1 ил.Изобретение. относится к испытаниям материалов на изнашивание в гидро-, гаэоабразивной среде и можетбыть использовано для оценки стойко 5сти элементов трубопроводов, предназначенных для транспортировки абразивосодержащих сред.Целью изобретения является повышение точности испытаний эа счет ста- Обилизации параметров абразивосодержащей среды, контактирующей с образцами.На чертеже изображен стенд дляиспытаний материалов в абразивосодержащей среде,Стенд содержит цилиндрическую камеру 1, установленную перпендикулярно основанию (не показано), ротор 2с фронтальной и боковой поверхностя Оми и с держателями 3 образцов, установленный в камере 1 на валу 4, привод 5 вращения вала, расположенныйснаружи камеры 1, входной патрубок6, соединенный посредством диффузора 7 с камерой со стороны рассеивателя 8 газа, ребра 9, расположенныеравномерно на внутренней поверхностикамеры 1 вдоль образующих этой по"верхности и наклоненные в сторону, 30противоположную направлению вращенияротора 2, выходной патрубок 1 О, оснащенный фильтром 11 и соединенный своздухоочистителем 12, а к входному патрубку 6 присоединена система13 подачи газа.Стенд работает следующим образом,В испытательную камеру 1 помещается абразивная среда определенной 40концентрации, которая растекается порассеивателю 8 газа, представляющемусобой пластину с отверстиями, оснащенНую войлочной прокладкой, препятствующей перетеканию среды через рассеиватель 8. Образцы устанавливаются в держателе 3 ротора 2, а затем вКлючают привод 5 ротора и систему 13 подачи газа. С повышением давления газа во входном патрубке 6 происходит его просачивание через рассеиватель 8 газа, и в камере 1 образуется псевдоожиженный слой, параметры .которого изменяются в направлении от рассеивателя 8 газа к выходному патрубку, но имеют стабильные параметры в плоскости, перпендикулярной этому направлению. Вращение ротора 2 обеспечивает имитацию условий скольжения абразивосодержащей среды по рабочей поверхности, а ребра 9 препятствуют вовлечению рабочей среды во вращение за счет движения ротора 2,ф о р м у л а и э о б р е т е н.и я 1. Стенд для испытаний материалов в абразивосодержащей среде, содержащей основание с закрепленной на нем цилиндрической камерой, установленный в камере ротор с фронтальной и боковой поверхностями, установленные на нем держатель образцов, привод вращения ротора, расположенные в стенке камеры входной и выходной патрубки для подачи и отвода газа, систему подачи газа во входной патрубок и рассеиватель газа, размещенный между ротором и входным патрубком, о т л и ч а ю щ и й с я тем, что, с целью повышения точности испытаний эа счет стабилизации параметров абразивосодержащей среды, контактирующей с образцами, он снабжен диффуэором, установленным между входным патрубком и рассеивателем1441259 3, Стенд по п, 1, о т л и ч а - ю щ и й с я тем, что фронтальная поверхность ротора выполнена конической.Составитель Д. ДергобузовТехред Л.Сердюкова Корректор Л. Пилипенко Редактор Т, Лазоренко Заказ 6279/45 Тираж 847 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Иосква, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 газа, на внутренней поверхности камеры выполнены ребра, расположенныеравномерно вдоль образующих этойповерхности под острым углом к соответствующим диаметральным плоскостям и предназначенные для предотвращения закручивания среды, оськамеры расположена перпендикулярнооснованию, ротор установлен коаксиально в камере, а держатель образцов расположен.на боковой поверхности ротора,2. Стенд по и. 1, о т л и ч а - ю щ и й с я тем, что, с целью расширения эксплуатационных возможностей за счет обеспечения использования газообразной среды, он снабжен фильтром, расположенным в выходном патрубке.
