Установка для испытания на износ в абразивосодержащих средах

ZIP архив

Текст

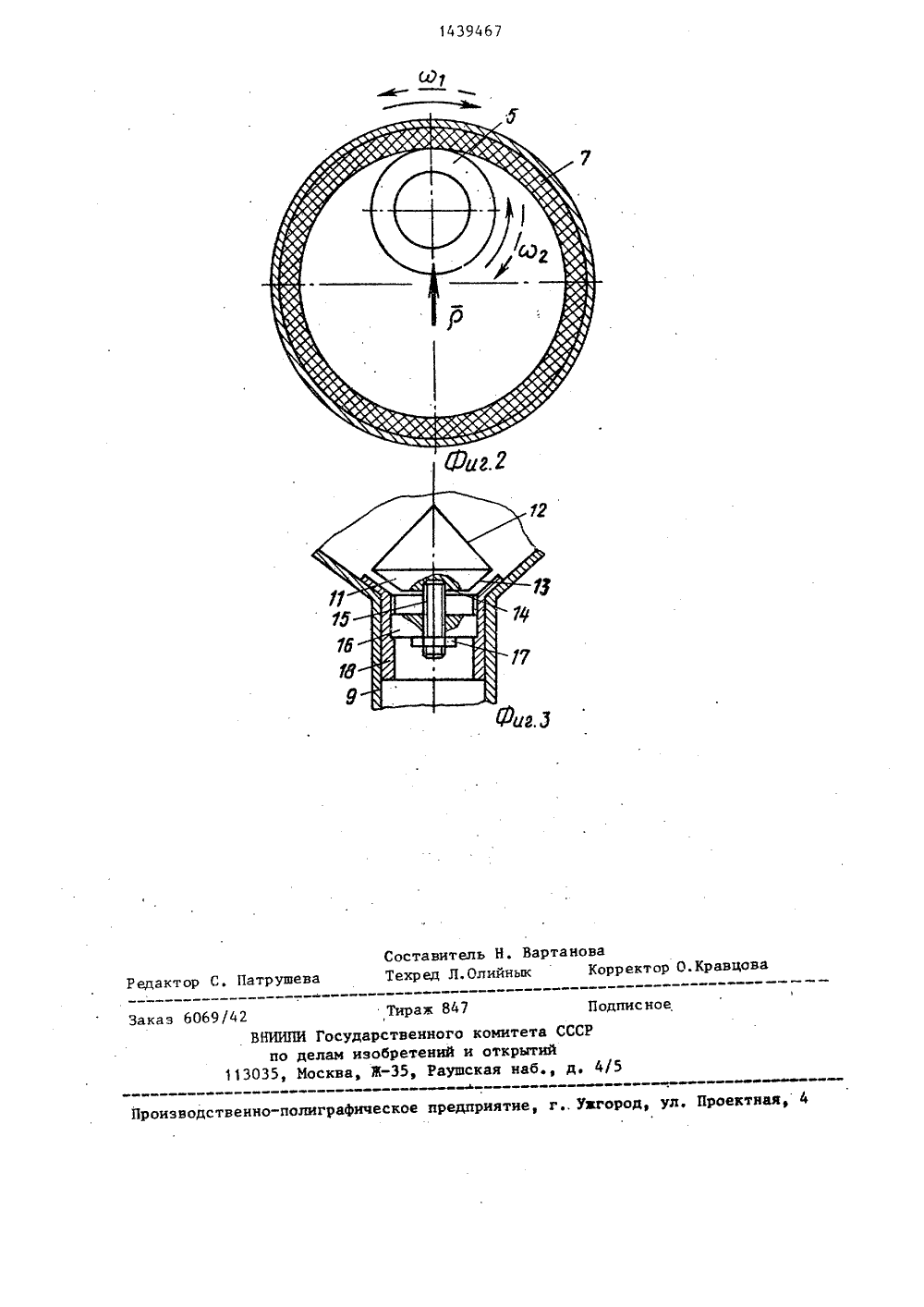

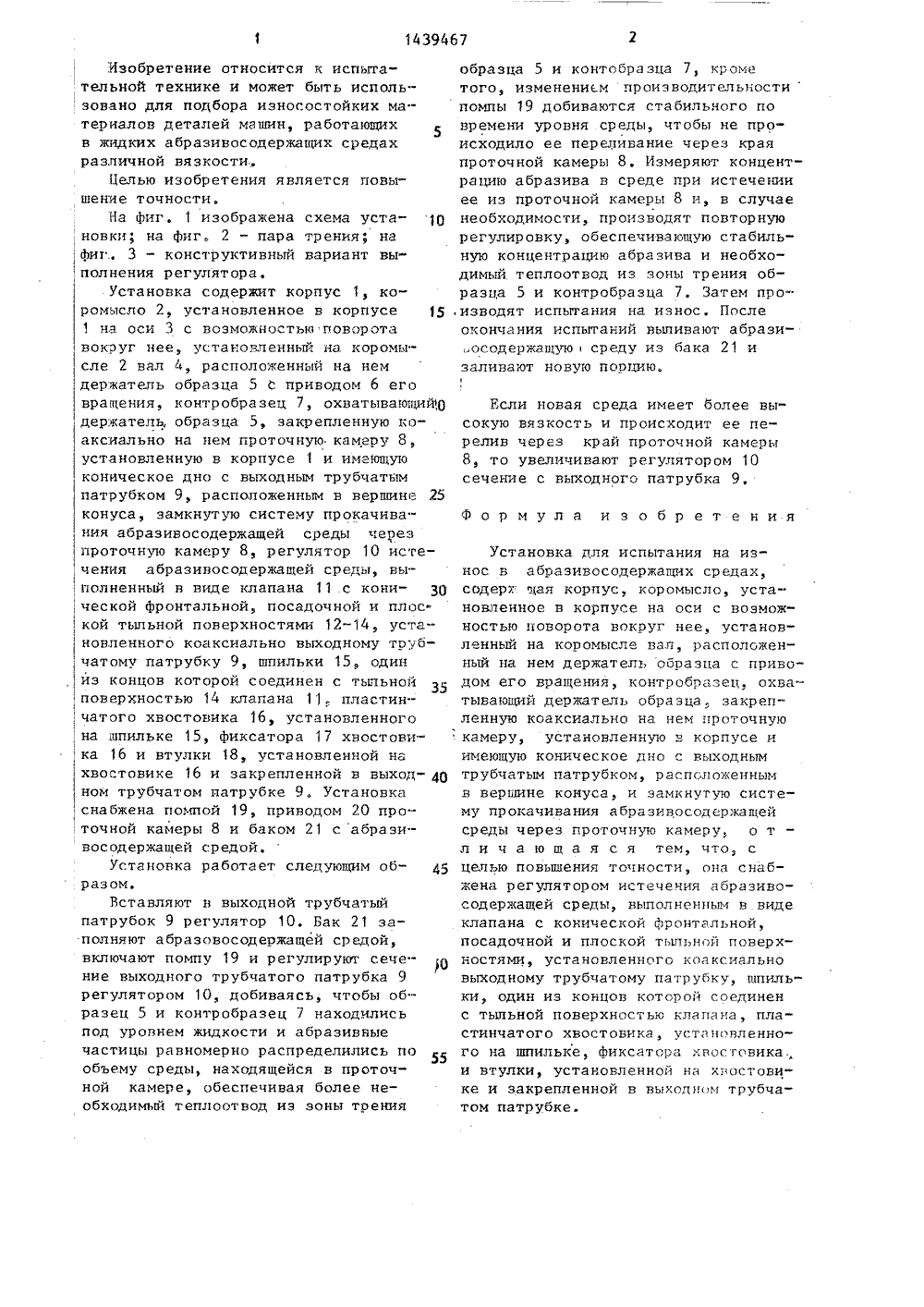

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН ЯО 143946(51)4 С 3/56 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯВ АБРАЗИВОСОДЕРЖАЩИХ СРЕДАХ(57) Изобретение относится к техникеиспытания материалов на износ. 11 ельповышение точности, Вставляют в выходной трубчатый патрубок 9 регулятор 10, включают установку и регулируют уровень рабочей жидкости, добиваясь, чтобы образеп 5 и контробразец 7 находились под уровнем жидкости, Измеряют концентрацию абразивав жидкости при истечении ее из проточной камеры 8 и, в случае необходимости, производят повторную регулировку, Закрепляют образец 5 и контробразец 7. Проводят испытания на инос3 ил,(21) 4237544/25-28(71) Московский институт нефгаза им. И.М, ГубкинаИзобретение относится к испытательной технике и может быть использовано для подбора изногостойких материалов деталей машин, работающихв жидких абразивосодержащих средахразличной вязкости.,Целью изобретения является повышение точности,На Фиг. 1 изображена схема установки; на фиг, 2 - пара трения; наФиг. 3 - конструктивный вариант выполнения регулятора.Установка содержит корпус 1, коромысло 2, установленное в корпУсе 15на оси 3 с возможностью поворотавокруг нее, установленныи на. коромысле 2 вал 4, расположенный на немдержатель образца 5 с приводом 6 еговращения, контробразец 7, охватывающий 10держатель, образца 5, закрепленную коаксиально на нем проточную камеру 8,установленную в корпусе 1 и имеющуюконическое дно с выходным трубчатымпатрубком 9, расположенным в вершине 25конуса, замкнутую систему прокачивания абразивосодержащей среды черезпроточную камеру 8, регулятор 10 истечения абразивосодержащей среды, выполненный в виде клапана 11 с кони пческой Фронтальной, посадочной и плоской тыльной поверхностями 12-14, установленного коаксиально выходному трубчатому патрубку 9, шпильки 15, одиниз концов которой соединен с тьльнойповерхностью 14 клапана 11, пластинчатого хвостовика 16, установленногона шпильке 15, фиксатора 17 хвостовика 16 и втулки 18, установленной нахвостовике 16 и закрепленной в выходном трубчатом патрубке 9, Установка,снабжена помпой 19, приводом 20 проточной камеры 8 и баком 21 с абразивосодержащей средой.Установка работает следующим образом.Вставляют н выходной трубчатыйпатрубок 9 регулятор 10. Бак 21 заполняют абразовосодержащей средой,включают помпу 19 и регулируют сечение выходного трубчатого патрубка 9регулятором 10, добиваясь, чтобы образец 5 и контробразец 7 находилисьпод уровнем жидкости и абразивныечастицы равномерно распределились пообъему среды, находящейся в проточной камере, обеспечивая более необходимый теплоотвод из зоны трения образца 5 и контобразца 7, кроме того, измененим производительностипомпы 19 добиваются стабильного по времени уровня среды, чтобы не происходило ее переливание через края проточной камеры 8, Измеряют концентрацию абразива в среде при истечении ее из проточной камеры 8 и, в случае необходимости, производят повторную регулировку, обеспечивающую стабильную концентрацию абразива и необходимый теплоотвод из зоны трения образца 5 и контробразца 7. Затем производят испытания на износ. После окончания испытаний выливают абразиосодержащуюсреду из бака 21 и заливают новую порцию,Ксли новая среда имеет более высокую вязкость и происходит ее перелив через край проточной камеры 8, то увеличивают регулятором 10 сечение с выходного патрубка 9,Формула изобретенияУстановка для испытания на износ в абразивосодержащих средах, содеря щая корпус, коромысло, установленное в корпусе на оси с возможностью поворота вокруг нее, установленный на коромысле вал, расположенный на нем держатель образца с приводом его вращения, контробразец, охватывающий держатель образца закрепленную коаксиально на нем проточную камеру, установленную в корпусе и имеющую коническое дно с выходным трубчатым патрубком, расположенным в вершине конуса, и замкнутую систему прокачивания абразивосодержащей среды через проточную камеру, о т л и ч а ю щ а я с я тем, что, с целью повышения точности, она снабжена регулятором истечения абразивосодержащей среды, выполненным в виде клапана с конической фронтальной, посадочной и плоской тыльной поверхностями, установленного коаксиально выходному трубчатому патрубку, шпильки, один из концов которой соединен с тыльной поверхностью клапана, пластинчатого хвостовика установленного на шпильке, фиксатора хвостовика. и втулки, установленной на хвостовике и закрепленной в выходном трубчатом патрубке.1439467 Составитель Н. Техред Л.Олийн анова атрушев ктор писное 6069/42ВНИИПИ тие, г ужгород, ул. Проект Тираж 847Государственного кпо делам изобретений и35, Москва, Ж-Э 5, Раушск Производственно-полиграфическое омитета СССоткрытийая наб., д. ректор О. Кравцов

Смотреть

Заявка

4237544, 30.04.1987

МОСКОВСКИЙ ИНСТИТУТ НЕФТИ И ГАЗА ИМ. И. М. ГУБКИНА

ОБИЩЕНКО ЛЮДМИЛА НИКОЛАЕВНА, ДЕРГОБУЗОВ ДМИТРИЙ АРКАДЬЕВИЧ, ЖУКОВ ОЛЕГ ИГОРЕВИЧ, ГАНТИМИРОВ БАГАУДИН МУХТАРОВИЧ, ШИШКИН ВЛАДИМИР СЕРГЕЕВИЧ, НЕМИРОВ ВЛАДИМИР ВЯЧЕСЛАВОВИЧ, БАЙСА ВЛАДИМИР ВАСИЛЬЕВИЧ

МПК / Метки

МПК: G01N 3/56

Метки: абразивосодержащих, износ, испытания, средах

Опубликовано: 23.11.1988
