Литниковая система для внутриформенного модифицирования чугуна

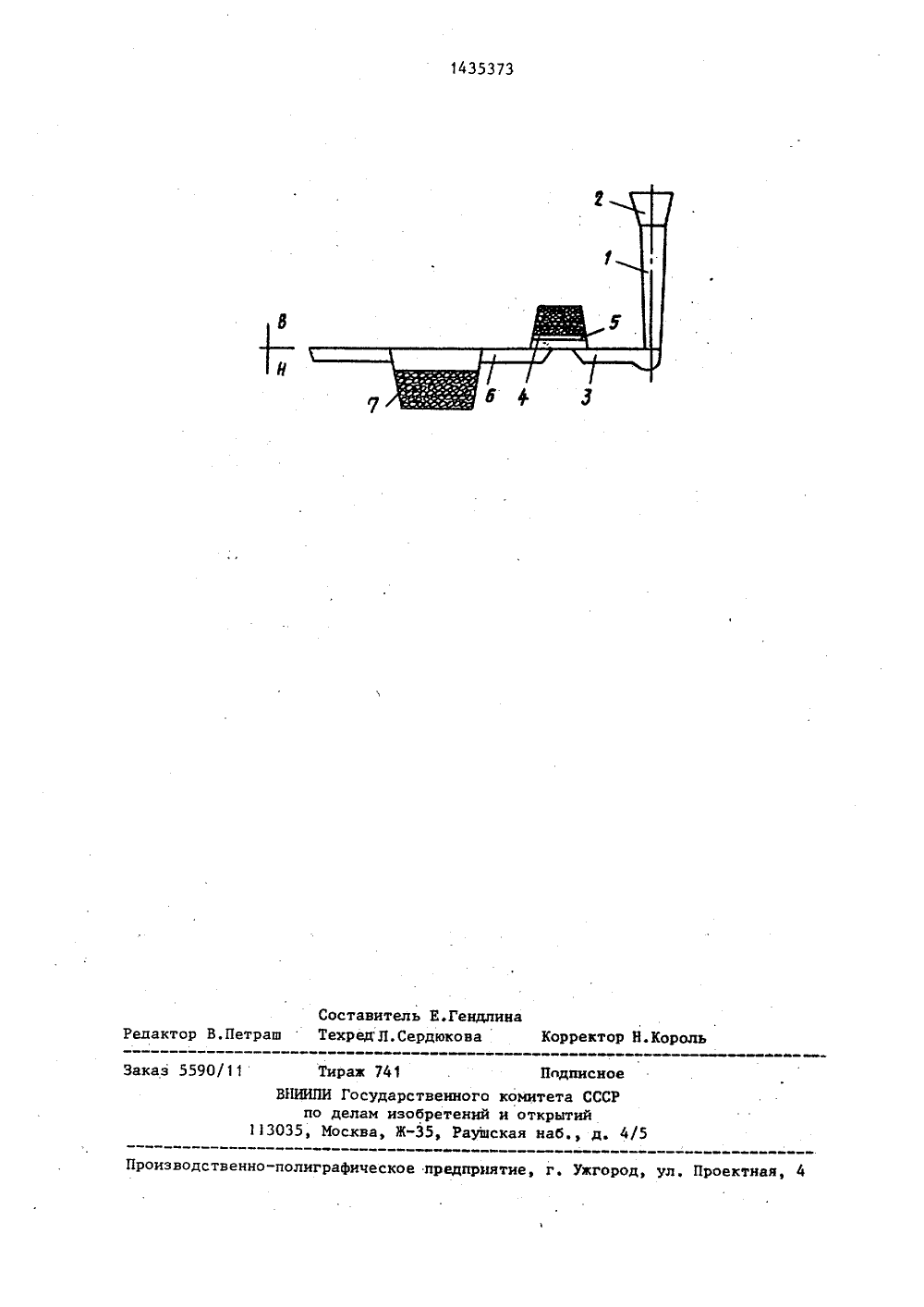

(21) (22) (46) (71) стит 1-02 тид я и ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ Н АВТОРСКОМУ СВИДЕТЕПЬСТ 18.07.8607.11.88, Бюл. Р 41Харьковский политехнический инут им. В.И.Ленина(72) Чавес Хайме (ЕС), Гальбес Арес ес (СЯ, Б.И. Бар онин, А. Б. Голов н В.Ф.Пелих (БН)(56) Авторское свидетельство СССР У 776739, кл. В 22 С 9/08, 1981,Авторское свидетельство СССР В 1057167, кл, В 22 С 9/03, 1983, (54) ЛИТНИКОВАЯ СИСТЕМА ДЛЯ ВНУТРИ- ФОРМЕННОГО МОДИФИЦИРОВАНИЯ ЧУГУНА (57) Изобретение относится к литейному производству и может быть использовано для внутриформенного модифицирования чугуна в производстве отливок из высокопрочного чугуна. Цель изобретения - улучшение качества отливок за счет повышения эффективности растворения модификатораМеталл,. поступающий при заливке вформу, расплавляет удерживающий модификатор в легкоплавк элемент, оббгревает и растворяет лигатуру в дополнительной реакционной камере,расположенной в верхней полуформе, Затем металл, проходя через основнуюреакционную камеру, размещенную внижней полуформе, прогревает и растворяет содержащуюся в ней лигатуру.Дополнительная реакционная камера,установленная первой по ходу движениметалла, имеющая отношения площадипоперечного сечения и объема к площади поперечного сечения и объемуосновной камеры, соответственно равные 0,5 - 0,9 и 0,4 - 0,8, обеспечивает стабильное повышЕние растворения модификатора на 5-182 и снижение себестоимости за счет уменьшениябрака. 1 з.пф-лы, 1 ил.Изобретение относится к литейному производству и может быть использовано для внутриформенного модифицирова,ния чугуна в производстве отливок из высокопрачного чугуна.Цель изобретения - улучшение качества отливок за счет повышения эффективности растворения модификатора.10На чертеже приведена предлагаемая литниковая система для внутриформенного модифицирования чугуна.Литниковая система для внутрифор" мениого модифицирования чугуна включает стояк 1 с воронкой 2, литник 3 дополнительную реакционную камеру 4, размещенную в верхней полуформе, сдерживающий элемент 5, питатель б и основную реакционную камеру 7, расположенную в нижней полуформе.Металл, поступающий при заливке в, форму, расплавляет удерживающий моди- фикатор легкоплавкий элемент,обогревает и быстро усваивает лигатуру из. дополнительной .реакционной камеры, где помещен модификатор более мелких размеров, а проходя через основную реакционную камеру, расположенную в нижней полуформе, вначале прогревает модификатор, помещенный в камере, а затем растворяет модифицирующую лигатуру и тем самым обеспечивается стабильность высокого качестваотливок.Дополнительная реакционная каме ра, размещенная первой по ходу металла в верхней полуформе между литником и питателем, при отношениях площади ее поперечного сечения и объема к площади поперечного сечения и объ ему основной реакционной камеры, соответственно равных 0,5-0,9 и 0,4 0,8, обеспечивает более стабильное полное и равномерное растворение модификатора.При меньших размерах дополнительной реакционной камеры происходит нецостаточно полное модифицирование порций расплава, что объясняется малой поверхностью контакта модификатора с расплавом. При больших размерах дополнительной реакционной камеры происходит занос частиц нерастворившегося модификатора в полость формы, что ведет к браку отливки.Использование предлагаемой литниковой системы для внутриформенного модифицирования чугуна обеспечивает по сравнению с известной повышение стабильности получения шаровидного графита в микроструктуре на 5-18 и снижение себестоимости за счет уменьшения брака,ф о р м у л а изобретения1. Литниковая система для внутри- форменного модифицирования чугуна, содержащая стояк с литником и расположенную ниже линии разъема основную реакционную камеру с питателем, о тл и ч а ю щ а я с я тем, что, с целью улучшения качества отливок за счет повышения эффективности растворения модификатора, она снабжена дополнительной реакционной камерой, размещенной выше линии разъема между литником и питателем, причем отношение площади поперечного сечения дополнительной и основной реакционных камер составляет 0,5-0,9.2, Система по п.1, о т л и ч а ющ а я с я тем, что отношение объемов дополнительной и основной реакционных камер составляет 0,4-0,8.1435373 орректор Н.Король актор В.Петраш Тирам 74 Заказ 5590 1 4/5 Производственно-полиграфическое предприятие, г. Укгород, ул. Проектная, 4 оставитель Е.ГендлинехредЛ,Сердюкова ВНИИПИ Государственного ко по делам изобретений и13035, Москва, Ж, Раушска Подписное митета СССР ткрытий наб., д
