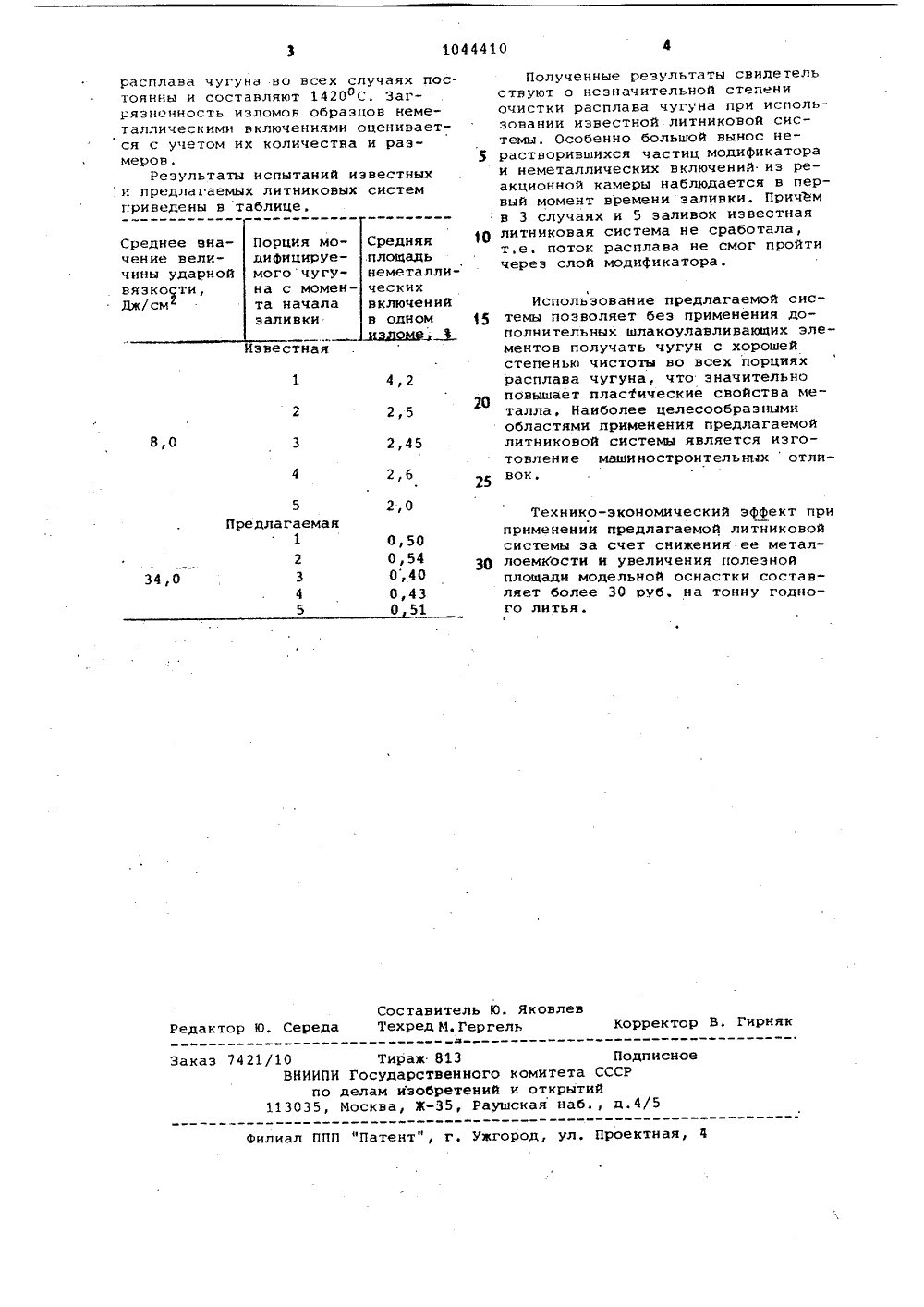

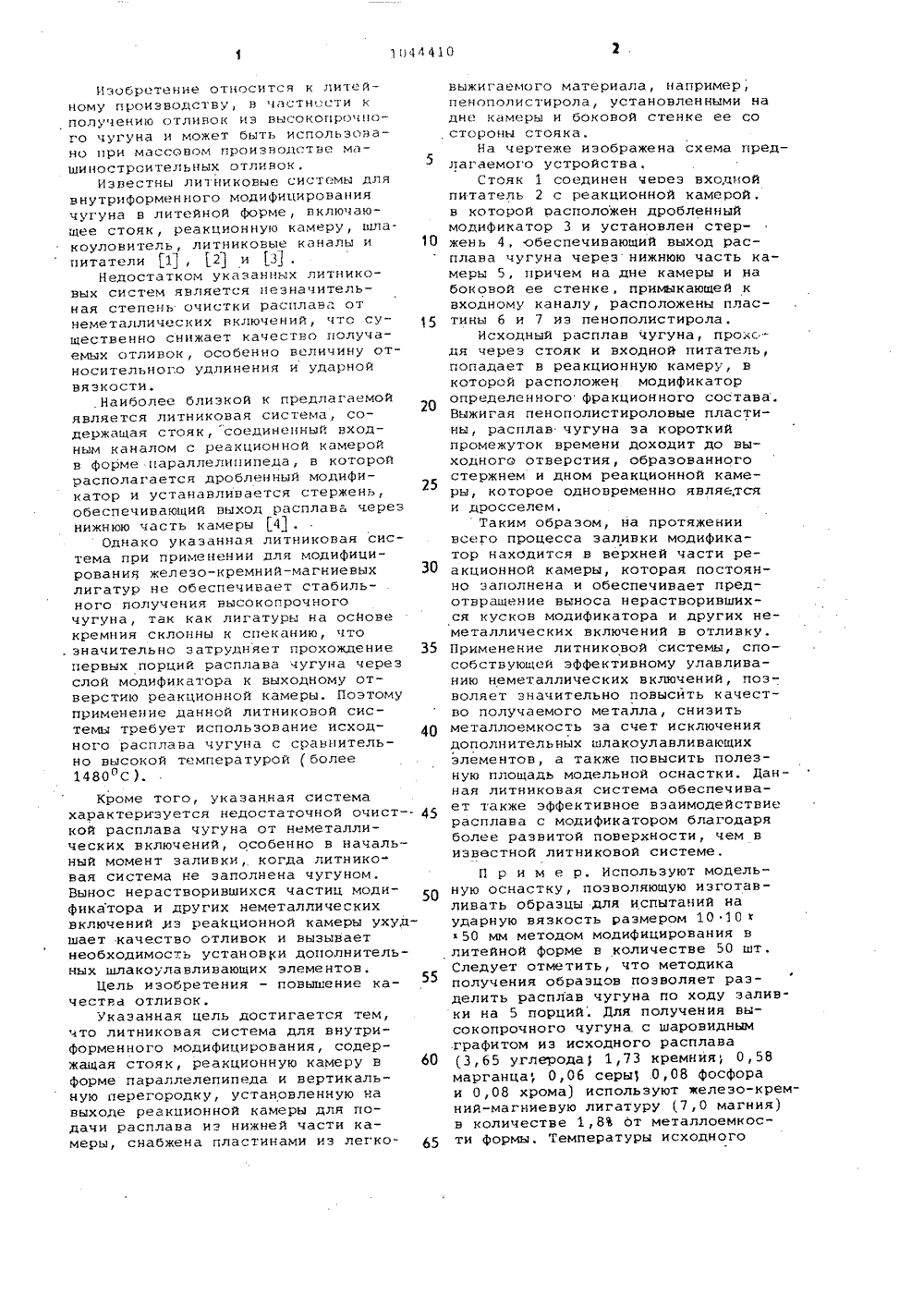

Литниковая система для внутриформенного модифицирования

СОВЕТСКИХЦИАЛИСТИЧЕСНИ ЛИК ПВ 2 ИСАНИ 17327,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ И АВТОРСКОМ(71) Белорусский ордена ТрудовогКрасного Знамени политехническийинститут(56) 1, Патент ВеликобританииР 1311093, кл. С 21 С 1/10, 19752. Патент США Р 3744608,кл В 22 С 9/06, 1974.3, Патент Японии Р 50 кл. С 22 С 1/10, 1976.4. Заявка Японии Р 56-14055,кл. С 21 С 1/10, 1979. ИТНИКОВАЯ СИСТЕМА ДЛО ЕННОГО МОДИФИЦИРОВАНИЯ, стояк реакционную каме параллелипипеда и верперегородку, установленоде реакционной камеры расплава из нижней часо т л и чающая с я с целью повышения каивок, она снабжена пластигковыжигаемого материала, пенополистирола, установдне камеры и боковой со стороны стояка.(54)(57) Л ВНУТРИФОРМ содержащая меру в фор тикальную ную на вых для подачи ти камеры, тем, что. чества отл нами из ле например, ленными на стенке ееИзобретение относится к литейному производству, в частности кполучению отливок из высокопрочного чугуна и может быть использовано при массовом производстве машиностроительных отливок.Известны литниковые системы длявнутриформенного модифицированиячугуна в литейной форме, включающее стояк, реакционную камеру, шлакоуловитель, литниковые каналы ипитатели 1), 2 и 33 .Недостатком укаэанных литниковых систем является незначительная степень очистки расплава отнеметаллических включений, что существенно снижает качество получаемых отливок, особенно величину относительного удлинения и ударнойвязкости.Наиболее близкой к предлагаемойявляется литниковая система, содержащая стояк, соединенный входным каналом с реакционной камеройв форме параллелипипеда, в которойрасполагается дробленный модификатор и устанавливается стержень,обеспечивающий выход расплава черезнижнюю часть камеры 43,Однако указанная литниковая система при применении для модифицирования железо-кремний-магниевыхлигатур не обеспечивает стабильного получения высокопрочногочугуна, так как лигатуры на осйовекремния склонны к спеканию, что. значительно затрудняет прохождениепервых порций расплава чугуна черезслой модификатора к выходному отверстию реакционной камеры. Поэтомуприменение данной литниковой системы требует использование исходного расплава чугуна с сравнительно высокой температурой ( более1480 ОС ). 20303540 Кроме того, указанная системахарактеризуется недостаточной очисткой расплава чугуна от неметаллических включений, особенно в начальный момент заливки, когда литнико"вая система не заполнена чугуном,Вынос нерастворившихся частиц модификатора и других неметаллическихвключений,иэ реаКционной камеры ухудшает качество отливок и вызываетнеобходимость установ(и дополнительных шлакоулавливающих элементов.Цель изобретения - повышение качества отливок,Укаэанная цель достигается тем,то литниковая система для внутриформенного модифицирования, содержащая стояк, реакционную камеру в 60форме параллелепипеда и вертикальную перегородку, установленную навыходе реакционной камеры для подачи расплава иэ нижней части камеры, снабжена пластинами иэ легко выжигаемого материала, например,пенополистирола, установленными надне камеры и боковой стенке ее состороны стояка,На чертеже изображена схема предлагаемого устройства.Стояк 1 соединен чеоез входнойпитатель 2 с реакционной камерой.в которой расположен дробленныймодификатор 3 и установлен стержень 4, обеспечивающий выход расплава чугуна через нижнюю часть камеры 5, причем на дне камеры и набоковой ее стенке, примыкающей квходному каналу, расположены пластины б и 7 иэ пенополистирола,Исходный расплав чугуна, проке.дя через стояк и входной питатель,попадает в реакционную камеру, вкоторой расположеи модификаторопределенного фракционного состава,Выжигая пенополистироловые пластины, расплав чугуна за короткийпромежуток времени доходит до выходного отверстия, образованногостержнем и дном реакционной камеры, которое одновременно являетсяи дросселем.Таким образом, на протяжениивсего процесса заливки модификатор находится в верхней части реакционной камеры, которая постоянно заполнена и обеспечивает предотвращение выноса нерастворившихся кусков модификатора и других неметаллических включений в отливку.Применение литниковой системы, способствующей эффективному улавливанию неметаллических включений, позволяет значительно повысйть качество получаемого металла, снизитьметаллоемкость эа счет исключениядополнительных шлакоулавливающихэлементов, а также повысить полезную площадь модельной оснастки, Данная литниковая система обеспечивает также эффективное взаимодействиерасплава с модификатором благодаряболее развитой поверхности, чем визвестной литниковой системе.П р и м е р, Используют модельную оснастку, позволяющую изготавливать образцы для испытаний на ударную вязкость размером 10 1050 мм методом модифицирования в литейной форме в количестве 50 шт. Следует отметить, что методика получения образцов позволяет разделить расплав чугуна по ходу залив. ки на 5 порций; Для получения высокопрочного чугуна, с шаровидным графитом иэ исходного расплава 3,65 углерода 1,73 кремния; 0,58 марганца, 0,06 серы 0,08 фосфора и 0,08 хрома) используют железо-кремний-магниевую лигатуру 7,0 магния) в количестве 1,8 от металлоемкости формы, Температуры исходного1044410 Полученные результаты свидетель стнуют о незначительной степени очистки расплава чугуна при использовании иэвестной.литниковой системы. Особенно большой вынос не- растворившихся частиц модификатора и неметаллических включений из реакционной камеры наблюдается в первый момент времени заливки. Причем в 3 случаях и 5 заливок известная литниковая система не сработала, т.е. поток расплава не смог пройти через слоЯ модификатора. я 0 С ч ия мо- цируечугу- моменачала вки ьллив И пользование предлагаемой сиспозволяет без применения дотельных шлакоулавливающих эл ментов получать чугун с хорошей степенью чистоты во всех порциях расплава чугуна, что значительно повышает пластические свойства и талла, Наиболее целесообразными областями применения предлагаемой литниковой системы является изготовление машиностроительнЫх отли вок,ний вестна 2 20 2 3 г,25 аемая,50 ,54 ,40 43 34,0 3 4 Составитель Ю. Яковлев Техред И. Гергель Корректор В Гири Ю едак аз 7421/10 Тираж 813Государственногелам изобретениосква, Ж, Ра Подпикомитета СССРи открытийская наб., д,4/5 И 13035 у илиал ППП "Патент", г. Ужгород, ул. Проектная, 4 расплава чугуна во всех случаях постоянны и составляют 1420 С. Загрязненность изломов образцов неметаллическими включениями оценивается с учетом их количества и размеров. 5Результаты испытаний известных и предлагаемых литниковых систем приведены в таблице,Технико применении системы за лоемкости площади мо ляет более го литья-экономический эффект при предлагаемой литниковой счет снижения ее метали увеличения полезной дельной оснастки состав руб. на тонну годно
