Устройство для распознавания аномальных областей в изображении

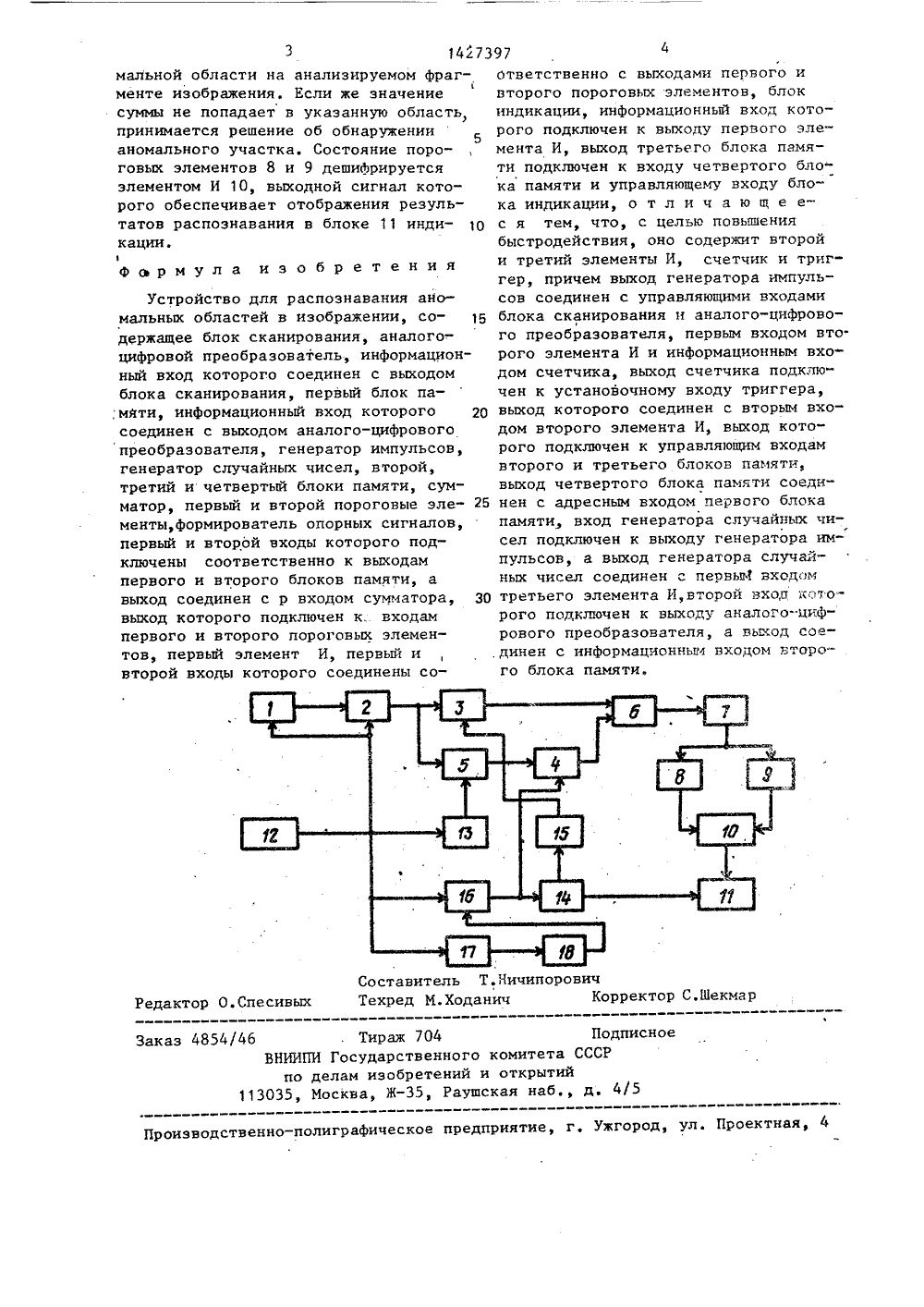

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 9) (И) 6 К 96 ОБРЕТЕН ОП й двто оваескийния исСУДАРСТВЕННЫЙ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ МУ СВИДЕТЕЛЬСТ.(71) Белорусский научно-исследтельский и проектно-технологичинститут, организации и управлстроительством Госстроя СССР(54) УСТРОЙСТВО ДЛЯ РАСПОЗНАВАНИЯАНОМАЛЬНЫХ ОБЛАСТЕЙ В ИЗОБРАЖЕНИИ(57) Изобретение относится к автоматике и вычислительной технике, вчастности к устройствам для распознавания изображений, и может быть использовано для обнаружения различного рода аномальных областей на статтически однородных изображениях.Цель изобретения - повьппение быстродействия устройства, Изобретение реализует формирование исходного изображения и ранговую процедуру распжнавания, при зтом на исходном изображении выделяются аномальные области,а затем аномальные области обнаруживаются на общем ранге. 1 ил.Изобретение относится к автоматике и вычислительной технике, в частности к устройствам для распознавания иэображений, и может быть использова но для обнаружения различного рода аномальных областей на статистически однородных иэображениях.Цель изобретения - повышение быстродействия устройства. 10На чертеже представлена структурная схема устройства.Устройство содержит блок 1 сканирования, аналого-цифровой преобразователь (АЦП) 2, первый 3 и второй 4 блоки памяти, третий элемент И 5, Формирователь 6 опорных сигналов, сумматор 7, первый 8 и второй 9 пороговые элементы, первый элемент И 10, блок 11 индикации, генератор 12 импульсов, генератор 13 случайных чисел, третий 14 и четвертый 15 блоки памяти, второй элемент И 16, счетчик 17, триггер 18.Устройство работает следующим об разом.Исходное статистически однородное изображение, на котором необходимо обнаружить аномальные области,подвергается фотоэлектронному преобразова нию в блоке 1 сканирования, Формируемый при этом аналоговый сигнал подвергается аналого-цифровому преобразованию в АЦП 2 и поступает в,блок 3 памяти и через элемент И 5 в блок 4 памя 35 ти, Причем в блоке 3 Фиксируются отсчеты яркости, соответствующие всему исходному изображению. На второй вход элемента И 5 поступают сигналы с генератора 13 случайных чисел, синхронизируемые импульсами с генератора 12 импульсов, Запись отсчетов яркости в блок 4 производится в момент поступления сигнала с генератора 13. Таким образом, в блоке 4 к моменту оконча- ния сканирования изображения оказывается записанной опорная выборка значений отсчетов яркостей изображения, с которой в дальнейшем в процессе распознавания сравниваются выборки от 50 счетов яркостей анализируемых Фрагментов. Одновременно по концу сканирования исходного изображения появляется сигнал на выходе счетчика 17, коэфФициент пересчета которого равен числу элементов сканиронания, Этот сиг 55 нал устанавливает триггер 18 в единичное состояние разрешая прохождение импульсов с генератора 12 натретий блок 14 памяти. В третьем блоке 14 памяти хранятся номера фрагментов исходного изображения, подвер" гаемых распознаванию, в четвертом блоке 15 памяти - адреса отсчетов яркостей каждого из указанных фрагментов.По сигналу генератора 12 импульсов, поступающему через элемент И 16 на блок 14 памяти, на выходе блока 14 памяти формируется сигнал, соответствующий номеру фрагмента, подвергающегося распознаванию на данном шаге. Указанный сигнал подается на вход четвертого блока 15 памяти, с выхода которого на вход первого блока 3 памяти выдаются адреса отсчетов яркостей анализируемого фрагмента, Таким образом на выходе блока 3 формируется выборка отсчетов яркостей подвергаемого распознаванию Фрагмента.Эта выборка поступает на первый вход Формирователя 6 опорных сигналов. Одновременно на второй блок 4 памяти поступают сигналы с выхода элемента И 16, выдавая на второй вход формирователя 6 опорных сигналов хранящуюся в блок 4 опорную выборку отсчетов яркостьФормирователь 6 опорных сигналов Формирует последовательность цифровых отсчетов, значения которых соответствуют рангу элементов анализируемой выборки в.вариационном ряду, составленном из совокупности отсчетов опорной и анализируемой выборок, например выполняет операцию ранжирования согласно выражению1, приХ ( Уз 2О, приХУ где Х - К-й член анализируемой вы-,борки Х;Уз - Б-й член опорной выборки У,Сформированная таким образом ранговая последовательность суммируется в сумматоре 7, т,е, формируется статистика Б видаи ч ц = , ,К К (2)К а 1 :1После чего значение суммы выдается на входы пороговых элементов 8 и 9, имеющих разные пороги срабатывания, интервал между которыми определяет область, при попадании в которую значения выходной суммы сумматора 7 принимается рещение об отсутствии ано97 оставитель Т,Ничипоровичехред М.Ходанич Корректор С.Шек Редактор О.Спесив ПодписнСР Тираж 704Государственного комитетаделам изобретений и открытийМосква, Ж, Раушская наб.,аказ 4854 4 ВНИИПИ 4/5 113035 роиэводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная 3 14 73 мальной области на анализируемом фрагменте изображения. Если же значение суммы не попадает в указанную областьР принимается решение об обнаружении5 аномального участка. Состояние пороговых элементов 8 и 9 дешифрируется элементом И 10, выходной сигнал которого обеспечивает отображения результатов распознавания в блоке 1 инди кации,ф, рмула изобретения Устройство для распознавания аномальных областей в изображении, со б держащее блок сканирования, аналогоцифровой преобразователь, информационный вход которого соединен с выходом блока сканирования, первый блок па;мяти, информационный вход которого 20 соединен с выходом аналого-цифрового преобразователя, генератор импульсов, генератор случайных чисел, второй, третий и четвертый блоки памяти, сумматор, первый и второй пороговые эле менты, формирователь опорных сигналов, первый и второй входы которого подключены соответственно к выходам первого и второго блоков памяти, а выход соединен с р входом сумматора, 30 выход которого подключен к, входам первого и второго пороговых элементов, первый элемент И, первый и второй входы которого соединены соОтветственно с выходами первого ивторого пороговых элементов, блокиндикации, информационный вход которого подключен к выходу первого элемента И, выход третьего блока памяти подключен к входу четвертого блока памяти и управляющему входу блока индикации, о т л и ч а ю щ е ес я тем, что, с целью повышениябыстродействия, оно содержит второйи третий элементы И, счетчик и триггер, причем выход генератора импульсов соединен с управляющими входамиблока сканирования и аналого-цифрового преобразователя, первым входом вто.рого элемента И и информационным входом счетчика, выход счетчика подклю"чен к установочному входу триггера,выход которого соединен с вторым входом второго элемента И, выход которого подключен к управляющим входамвторого и третьего блоков памяти,выход четвертого блока памяти соединен с адресным входом первого блокапамяти, вход генератора спучайных чисел подключен к выходу генератора импульсов, а выход генератора случайных чисел соединен с первыМ входомтретьего элемента И,второй вход которого подключен к выходу аналого-циф"рового преобразователя, а выход соединен с информационным входом второ"го блока памяти.
