Устройство для вычисления суммарного значения дискретно увеличивающегося параметра в различных точках контроля

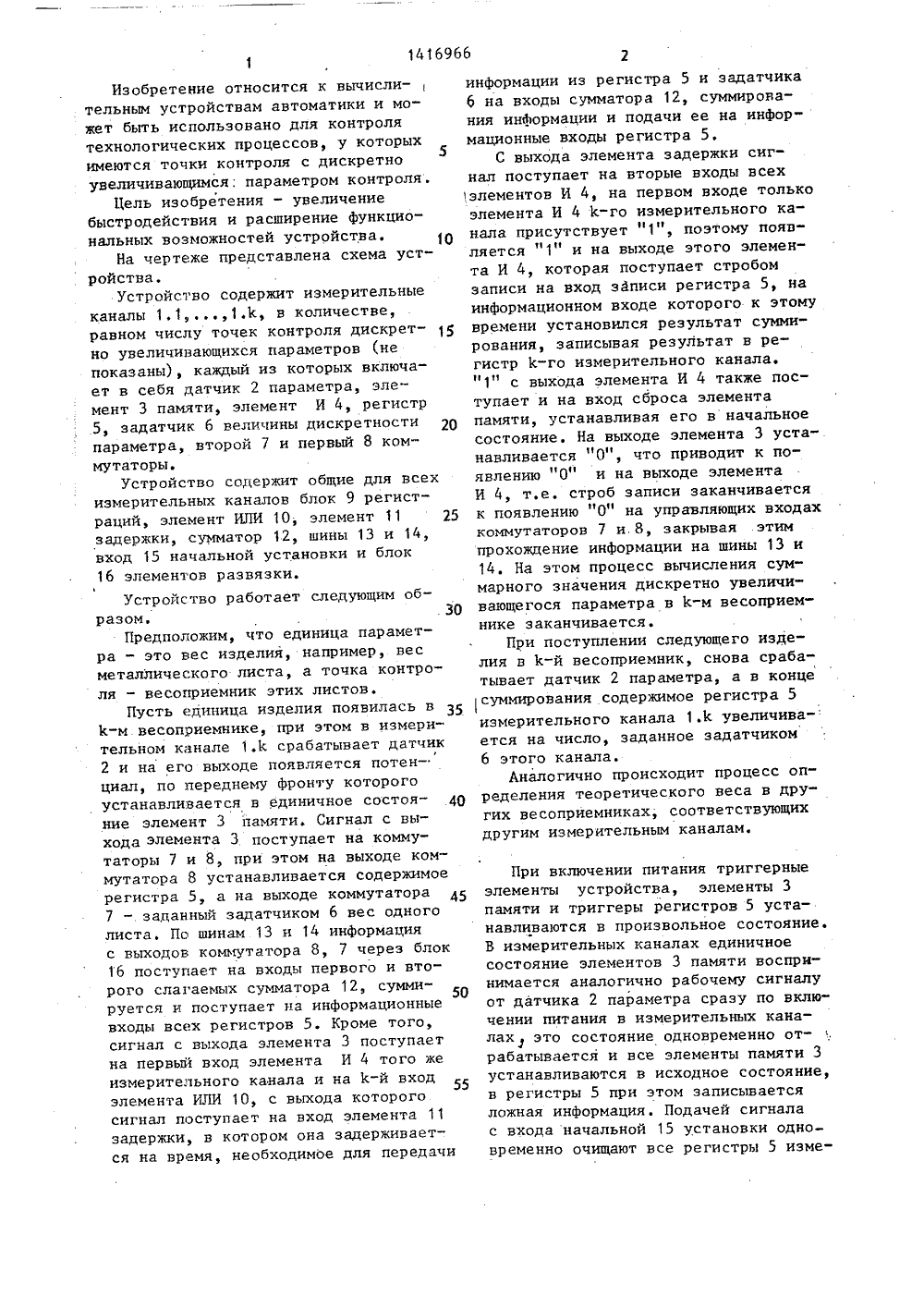

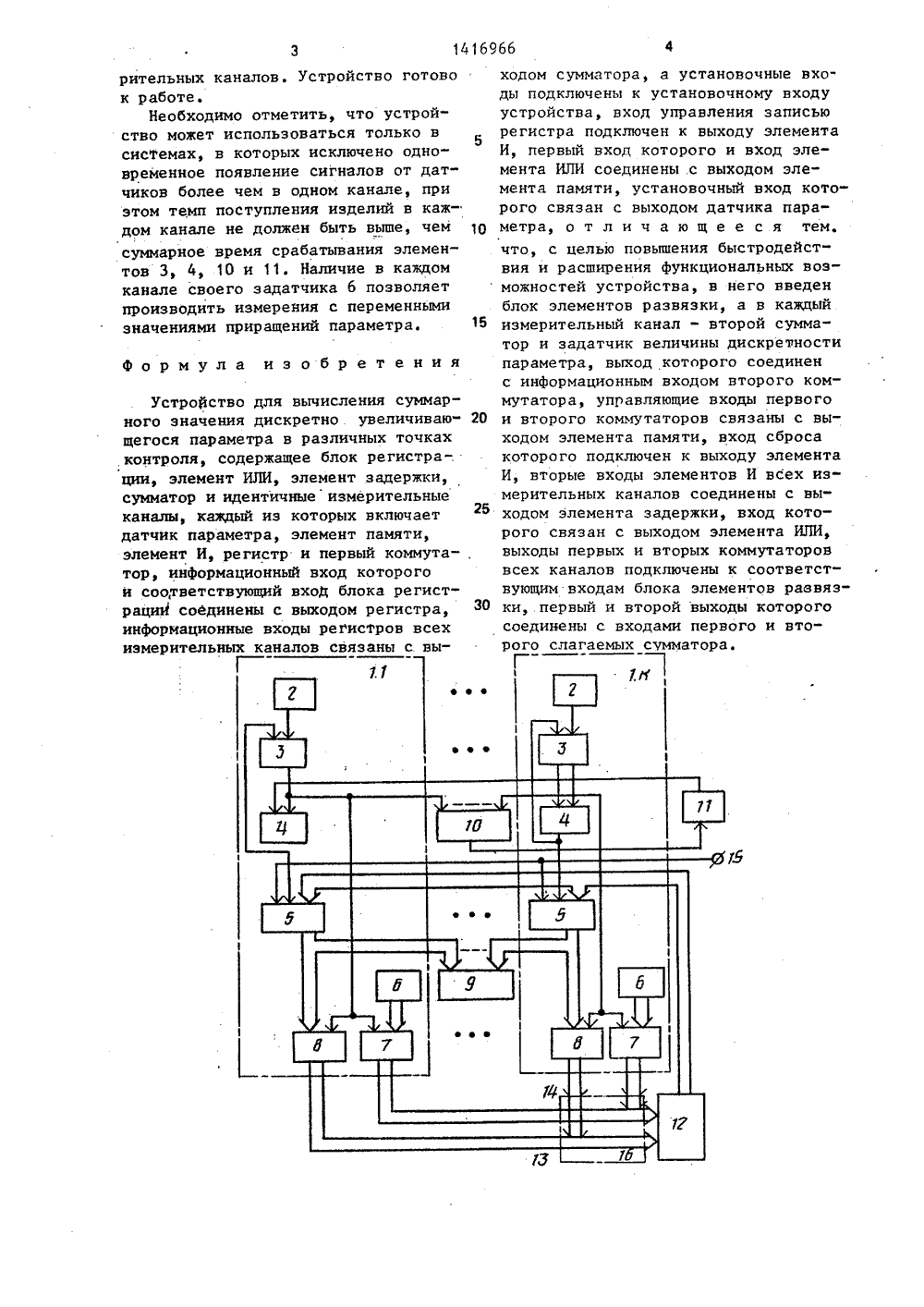

СОЮЗ СОВЕТСНИХСОЦИАЛ ИСТИЧЕСНИРЕСПУБЛИК 16966(50 4 ТЕН ТЕЛЬСТВУ К АВТОРСКОМ кии о СССР1980.СССР1980. 57) Изобретение отно ительным устройствам тся к вычис втоматики и ОСУДАРСТВЕННЫЙ НОМИТЕТ СССР О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ИСАНИЕ ИЗ(54) УСТРОЙСТВОДЛЯ ВЫЧИСЛЕНИЯ СУММАРКОГО ЗНАЧЕНИЯ ДИСКРЕТНО УВЕЛИ-.ЧИВАЮЩЕГОСЯ ПАРАМЕТРА В РАЗЛИЧНЫХТОЧКАХ КОНТРОЛЯ может быть использовано для контроля технологических процессов. Цельизобретения - увеличение быстродей ствия и расширение функциональных возможностей устройства. Устройство содержит измерительные каналы 1, каждый.из которых включает датчик 2 параметра, элемент 3 памяти, элемент И 4, регистр 5, задатчик 6 величины дискретности параметра и коммутаторы 7, 8, а также блок 9 регистрации, блок 16 элементов развязки, элемент ИЛИ 10, элемент 11 задержки и сумматор 12. Достигается ускорениеобработки информации, а также возможность измерений с переменными значе- аФ ниями приращений параметра. 1 ил.Изобретение относится к вычислительным устройствам автоматики и может быть использовано для контролятехнологических процессов, у которыхимеются точки контроля с дискретноувеличивающимся; параметром контроля,Цель изобретения - увеличениебыстродействия и расширение функциональных возможностей устройства.На чертеже представлена схема устройства.Устройство содержит измерительныеканалы 1,1,1,1 с, в количестве,равном числу точек контроля дискретно увеличивающихся параметров (непоказаны), каждый из которых включает в себя датчик 2 параметра, элемент 3 памяти, элемент И 4, регистр5, задатчик 6 величины дискретностипараметра, второй 7 и первый 8 коммутаторы.Устройство содержит общие для всехизмерительных каналов блок 9 регистраций, элемент ИЛИ 10, элемент 11 25задержки, сумматор 12, шины 13 и 14,вход 15 начальной установки и блок16 элементов развязки,Устройство работает следующим образом, . 30Предположим, что единица параметра - это вес изделия, например, весметаллического листа, а точка контроля - весоприемник этих листов.Пусть единица изделия появилась в1-м весоприемнике, при этом в измерительном канале 1,Е срабатывает датчик2 и на его выходе появляется потенциал, по переднему фронту которогоустанавливается в единичное состоя- Оние элемент 3 памяти, Сигнал с выхода элемента 3 поступает на коммутаторы 7 и 8, при этом на выходе коммутатора 8 устанавливается содержимоерегистра 5, а на выходе коммутатора 457 - зацанный задатчиком 6 вес одноголиста, По шинам 13 и 14 информацияс выходов коммутатора 8, 7 через блок16 поступает на входы первого и второго слагаемых сумматора 12, суммируется и поступает на информационныевходы всех регистров 5. Кроме того,сигнал с выхода элемента 3 поступаетна первый вход элемента И 4 того жеизмерительного канала и на 1-й входэлемента ИЛИ 10, с выхода которогосигнал поступает на вход элемента 11задержки, в котором она задерживается на время, необходимое для передачи информации из регистра 5 и задатчика 6 на входы сумматора 12, суммирования информации и подачи ее на информационные входы регистра 5,С выхода элемента задержки сигнал поступает на вторые входы всех элементов И 4, на первом входе только элемента И 4 Е-го измерительного канала присутствует "1", поэтому появляется " 1" и на выходе этого элемента И 4, которая поступает стробом записи на вход записи регистра 5, на информационном входе которого к этому времени установился результат суммирования, записывая результат в регистр 1-го измерительного канала. "1" с выхода элемента И 4 также поступает и на вход сброса элемента памяти, устанавливая его в начальное состояние. На выходе элемента 3 устанавливается "О", что приводит к появлению "0" и на выходе элемента И 4, т.е. строб записи заканчивается к появлению "0" на управляющих входах коммутаторов 7 и. 8, закрывая этим прохождение информации на шины 13 и 14, На этом процесс вычисления суммарного значения дискретно увеличивающегося параметра в К-м весоприемнике заканчивается.При поступлении следующего изделия в к-й весоприемник, снова срабатывает датчик 2 параметра, а в конце суммирования содержимое регистра 5 измерительного канала 1 З увеличива-: ется на число, заданное задатчиком 6 этого канала.Аналогично происходит процесс определения теоретического веса в других весоприемниках, соответствующих другим измерительным каналам. При включении питания триггерные элементы устройства, элементы 3 памяти и триггеры регистров 5 устанавливаются в произвольное состояние. В измерительных каналах единичное состояние элементов 3 памяти воспринимается аналогично рабочему сигналу от датчика 2 параметра сразу по включении питания в измерительных каналах это состояние одновременно отрабатывается и все элементы памяти 3 устанавливаются в исходное состояние, в регистры 5 при этом записывается ложная информация. Подачей сигнала с входа начальной 15 установки одновременно очищают все регистры 5 изме 1416966рительных каналов. Устройство готово к работе.Необходимо отметить, что устройство может использоваться только в сисТемах, в которых исключено одновременное появление сигналов от датчиков более чем в одном канале, при этом темп поступления изделий в каждом канале не должен быть выпее, чем суммарное время срабатывания элементов 3, 4, 10 и 11. Наличие в каждом канале своего задатчика 6 позволяет производить измерения с переменными значениями приращений параметра. Формула изобретенияУстройство для вычисления суммарного значения дискретно увеличивающегося параметра в различных точках контроля, содержащее блок регистра-. ции, элемент ИЛИ, элемент задержки, сумматор и идентичные измерительные каналы, каждый из которых включает датчик параметра, элемент памяти, элемент И, регистр и первый коммутатор, информационный вход которого и соответствующий вхоЯ блока регистраций соединены с выходом регистра, информационные входы регистров всех измерительных каналов связаны с выГ ходом сумматора, а установочные вхо" ды подключены к установочному входу устройства, вход управления записью регистра подключен к выходу элемента И, первый вход которого и вход элемента ИЛИ соединены .с выходом элемента памяти, установочный вход которого связан с выходом датчика параметра, о т л и ч а ю щ е е с я тем.что, с целью повышения быстродействия и расширения функциональных воз можностей устройства, в него введенблок элементов развязки, а в каждый 1 б измерительный канал - второй сумматор и задатчик величины дискретности параметра, выход которого соединен с информационным входом второго коммутатора, управляющие входы первого 20 и второго коммутаторов связаны с выходом элемента памяти, вход сброса которого подключен к выходу элемента И, вторые входы элементов И всех измерительных каналов соединены с выходом элемента задержки, вход которого связан с выходом элемента ИЛИ, выходы первых и вторых коммутаторов всех каналов подключены к соответствующим входам блока элементов раввяз- ЗО ки, первый и второй выходы которогосоединены с входами первого и второго слагаемых сумматора.
