Формирователь импульсов

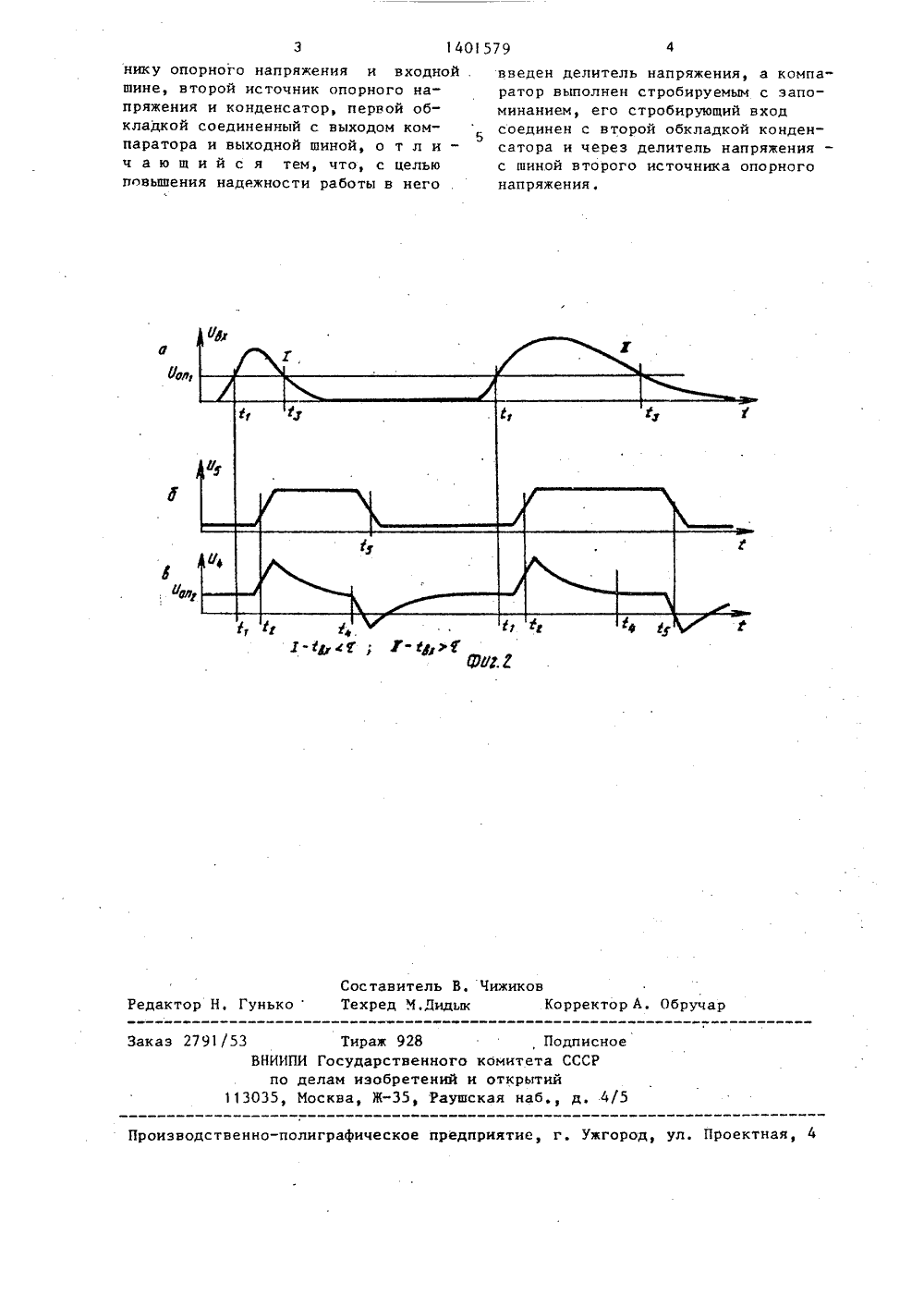

(51)4 Н 03 К 5 0 ПИСАНИЕ ИЗОБРЕТЕНИ ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Научно-исследовательский институт Физики твердого тела Латвийскогогосударственного университетаим. П.Стучки(56) Приборы и техника эксперимента,1 980, В 5, с. 185, рис. 3,Алексенко А.Г. Применение прецизионных аналоговых микросхем. - М.:Радио и связь, 1985, с. 153, рис. 5.2 а,(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение может быть использо вано для выделения полезной информации иэ потока импульсной последовательности. Цель изобретения - повышение надежности работы. Формирователь импульсов содержит компараторинвертирующий и неинвертирувщий источники 3 и 4 опорного напряжения и конденсатор 5, В устройство введен делитель 7 напряжения, а компаратор 1 выполнен стробируемым с запоминанием. 2 ил.30 Изобретение относится к импульсной технике и, в частности, можетбыть применено для выделения полезной информации иэ потока импульснойпоследовательности, поступающей отдетекторов ядерных излучений, счетчиков Фотонов и т,д.Цель изобретения - повышение надежности работы, 10На Фиг, 1 изображена электрическая принципиальная схема устройства;на фиг, 2 - временные диаграммы, поясняющие работу устройства,Формирователь импульсов, содержиткомпаратор 1, неинвертирующий и инвертирующий входы которого подключены соответственно к входной шине 2и первому источнику 3 опорного напряжения, второй источник 4 опорногонапряжения, конденсатор 5, первойобладкой соединенный с выходом компаратора 1 и выходной шиной 6, делитель 7 напряжения, а компаратор выполнен стробируемым с запоминанием,его стробирующий вход соединен с второй обкладкой конденсатора 5 и черезделитель 7 напряжения с шиной второго источника 4 опорного напряжения.Формирователь работает следующимобразом.Режим работы компаратора 1 выбирается таким, что на неинвертирующий вход подаются импульсы с входной шины 2 (Фиг. 2 а), на инвертиру-,ющий вход подается сигнал с первогоисточника 3 опорного напряжения,Устанавливается уровень логическогонуля на стробирующем входе компаратора 1, что обеспечивает свободноепрохождение входного импульса навыход 6 компаратора 1, Требуемыйуровень устанавливается при помощиделителя 7 напряжения. Если на входной шине 2 появляется импульс положительной полярности, превышающийпо амплитуде установленное на инвертирующем входе компараора 1 значение первого источника 3 опорного на"пряжения (фиг. 2 а), он беспрепятственно проходит на выход компаратора 1 (фиг. 26) . Перепад напряженияна выходе компаратора 1 (фиг. 26)через конденсатор 5 поступает настробирующий вход компаратора 1(фиг2 в) и переводит его в режимзапоминания, Если длительность им-.пульса с входной шины 2 меньше постоянной времени(фиг. 2 а 1), образуемой емкостью конденсатора 5 и суммарным сопротивлением параллельновключенных по переменному току резисторов делителя 7, то длительностьвыходных импульсов в интервале времени Т-г. (фиг. 26) определяетсяпостоянной времени , так как токразряда конденсатора 5 поддерживаетна стробирующем входе компаратора 1уровень, удерживающий компаратор 1в режиме запоминания. Если длительность входного импульса Спревышает постоянную времени Г (Фиг. 2 а, 11),то формирование выходного импульсапродлевается входным сигналом черезкомпаратор 1, переведенный в режимслеженияТаким образом, амплитудныйдискриминатор-Формирователь импульсоврастягивает короткие входные импульсыдо нормированной минимальной длительности Г и свободно пропускает импульсы, длительность которых превышаетее.В рассмотренном случае амплитудный дискриминатор-формировательимпульсов работоспособен при подачевходного импульса положительной полярности на неинвертирующий вход компаратора 1, превышающего по амплитудеустановленное на входе значение первого опорного напряжения,В случае входных импульсов отрицательной полярности схема работаеттаким же образом, если поменять местами сигналы на инвертирующем и неинвертирующем входах компаратора(Фиг. 1),В конкретном выполнении амплитудного дискриминатора-формирователяимпульсов используются стробируемыекомпараторы типа ТТЛ-К 597 СА 2 или схемы типа ЭСЛ-К 597 СА 1. КомпараторыК 597 СА 2 переводятся в режим запоминания при подаче импульса положительнойполярности на его стробирующий вход,а К 597 СА 1 - при подаче импульса отрицательной полярности на стробирующийвход, т,е. в первом случае стробирующий сигнал снимается с ыеинвертирующего выхода компаратора, во втором -с инвертирующего. Формула изобретенияФормирователь импульсов, содержащий компаратор, инвертирующий и неинвертирующий входы которого подключены соответственно к первому источ1401579 Составитель В. ЧижикоРедактор Н. ГунькоТехред М.Дидык бручар екто 2791 5 4/5 я оиэводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,нику опорного напряжения и входной . шине, второй источник опорного напряжения и конденсатор, первой обкладкой соединенный с выходом ком 5 паратора и выходной шиной, о т л и - ч а ю щ и й с я тем, что, с целью повышения надежности работы в него Тираж 928 НИИПИ Государственного к по делам изобретений и 35, Москва, Ж-Э 5, Раушсквведен делитель напряжения, а компаратор выполнен стробируемым с запоминанием, его стробирующий входсоединен с второй обкладкой конденсатора и через делитель напряженияс шиной второго источника опорногонапряжения. Подпистета СССРрытийнаб д
