Номер патента: 1401579

Опубликовано: 07.06.1988

Авторы: Вейнберг, Тарденак

МПК: H03K 5/01

Метки: импульсов, формирователь

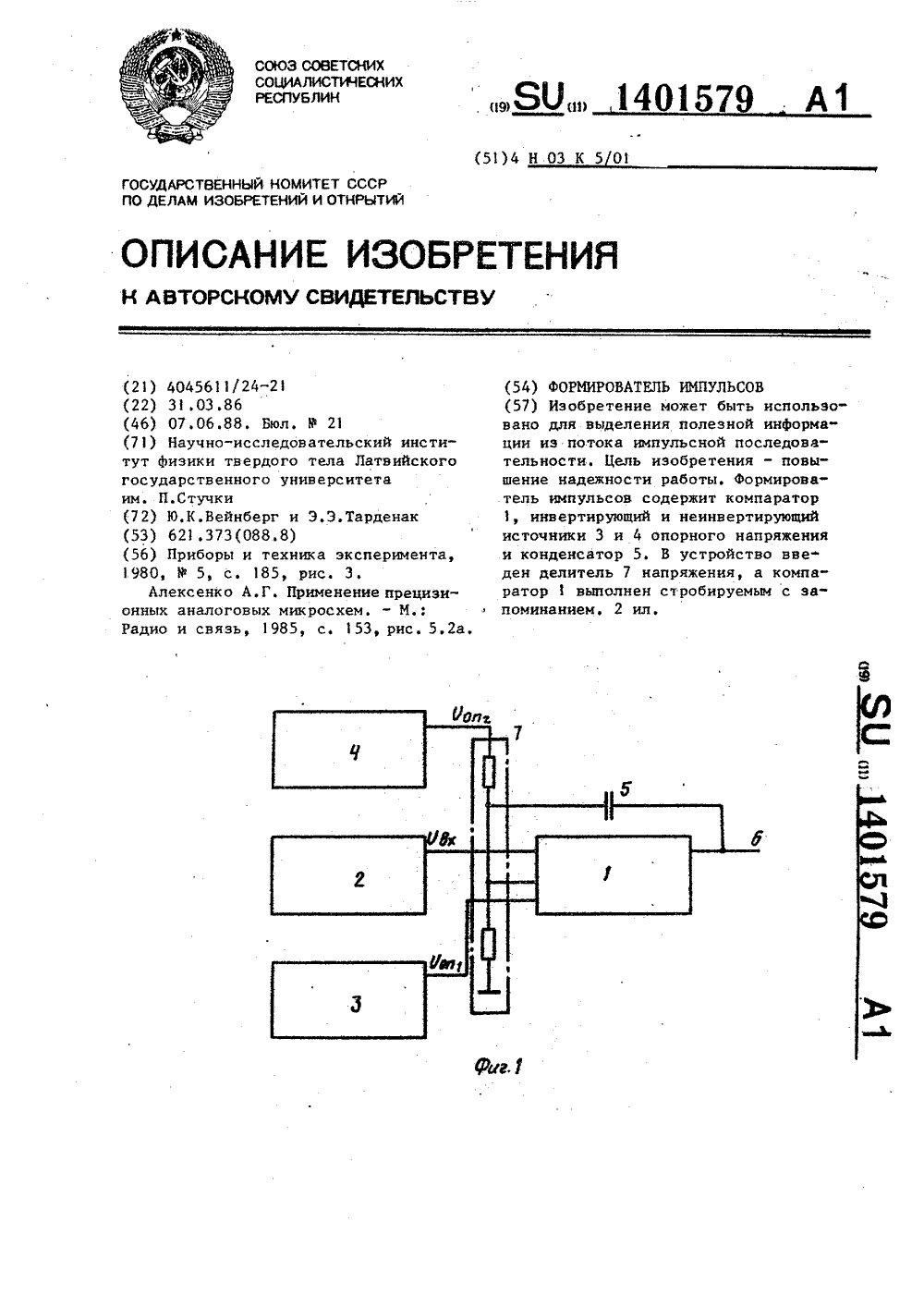

...превышающийпо амплитуде установленное на инвертирующем входе компараора 1 значение первого источника 3 опорного на"пряжения (фиг. 2 а), он беспрепятственно проходит на выход компаратора 1 (фиг. 26) . Перепад напряженияна выходе компаратора 1 (фиг. 26)через конденсатор 5 поступает настробирующий вход компаратора 1(фиг2 в) и переводит его в режимзапоминания, Если длительность им-.пульса с входной шины 2 меньше постоянной времени(фиг. 2 а 1), образуемой емкостью конденсатора 5 и суммарным сопротивлением параллельновключенных по переменному току резисторов делителя 7, то длительностьвыходных импульсов в интервале времени Т-г. (фиг. 26) определяетсяпостоянной времени , так как токразряда конденсатора 5 поддерживаетна стробирующем входе...

Номер патента: 1308976

Опубликовано: 07.05.1987

Авторы: Банга, Роде, Тарденак

МПК: G04F 10/00

Метки: времени, датчика, срабатывания, электрохромного

...следит за скоростьюизменения светопропускания ЭХД 2. В момент времени с (фиг.2 б) скорость изменения светопропускания сни 76 2жается настолько, что блок 3 измеренияпроизводной светопропускания фиксируетравенство абсолютного значения про 1 атизводной 1заданному ее значениюатВ тот же момент времениасблок 5 коммутации импульсов переключает управляемый источник 4 напряжения на выдачу напряжения П (фиг,2 а),вызывающего обесцвечивание ЭХД 2.Скорость обесцвечивания максимальна в начале обесцвечивания, т.е, в момент времени с (Фиг.2 б). Скоростьизменения светопропускания постепенно убывает и в момент времени с(фиг,2 б) блок 3 измерения производнойсветопропускания Фиксирует равенствоабсолютного значения производнойдТЗТзаданному ее...

Номер патента: 1174897

Опубликовано: 23.08.1985

Авторы: Бришка, Лусис, Роде, Тарденак, Тифенталс

МПК: G04F 10/00

Метки: времени, измеритель, срабатывания, устройства, электрохромного

...на фиг. 2 - эпюры пере". ходных характеристик светопроницания 10 и сигналов управления.Устройство состоит из источника 1 света, измерителя 2 светопропускания, включающего фотоприемник, управляемого источника 3 напряжения, программного блока 4 и измерителя 5 времени, включающего устройство счета циклов, индикатора 6. Устроство измеряет свойства ЭХУ 7.Измеритель времени срабатывания 20 электрохромного устройства работает следующим образом.Излучение источника 1 света проходит через ЭХУ 7. Прошедший через ЭХУ 7 световой поток, пропорцио нальный степени окрашивания (обесцвечивания) ЭХУ 7, направляется на измеритель 2 светопропускания, осуществляющий измерение светопропускания. По индикатору 6, 30 отображающему результат измерения...

Номер патента: 326725

Опубликовано: 01.01.1972

Авторы: Латвийский, Лимеж, Тарденак, Тиберг

МПК: H03M 1/38

Метки: аналого-цифровой, иоте, к1га)1-е, но-1хнг, преобразовательвслсоюзная

...изобретения - повышение точности сзкереия отношений двух напряжений и рас. ширение области применения АЦП поразрядного уравновешивания.Это достигается тем, что аналого-цифровой преобразователь поразрядного уравновешивания содержит управляемый шунт, выполненный в виде параллельно соединенных проводсмостей и ключей, подключенный параллельно выходу цифро-аналогового преобразователя, а управляющие входы шунта соединены с выходом логического программного устройства. В первом такте на вход нуль-индпопаот напряжение Ь, - делитель.ское программирующее устройство 2симости от класса точности АЦП10" (100, 1000, 10000 и т. д.) квантов, ответствует 100 шкале прибора.Абсолютная величина кванта зависит от величины шунта, При полностью выведеном...
