Формирователь импульсов тока для запоминающего устройства

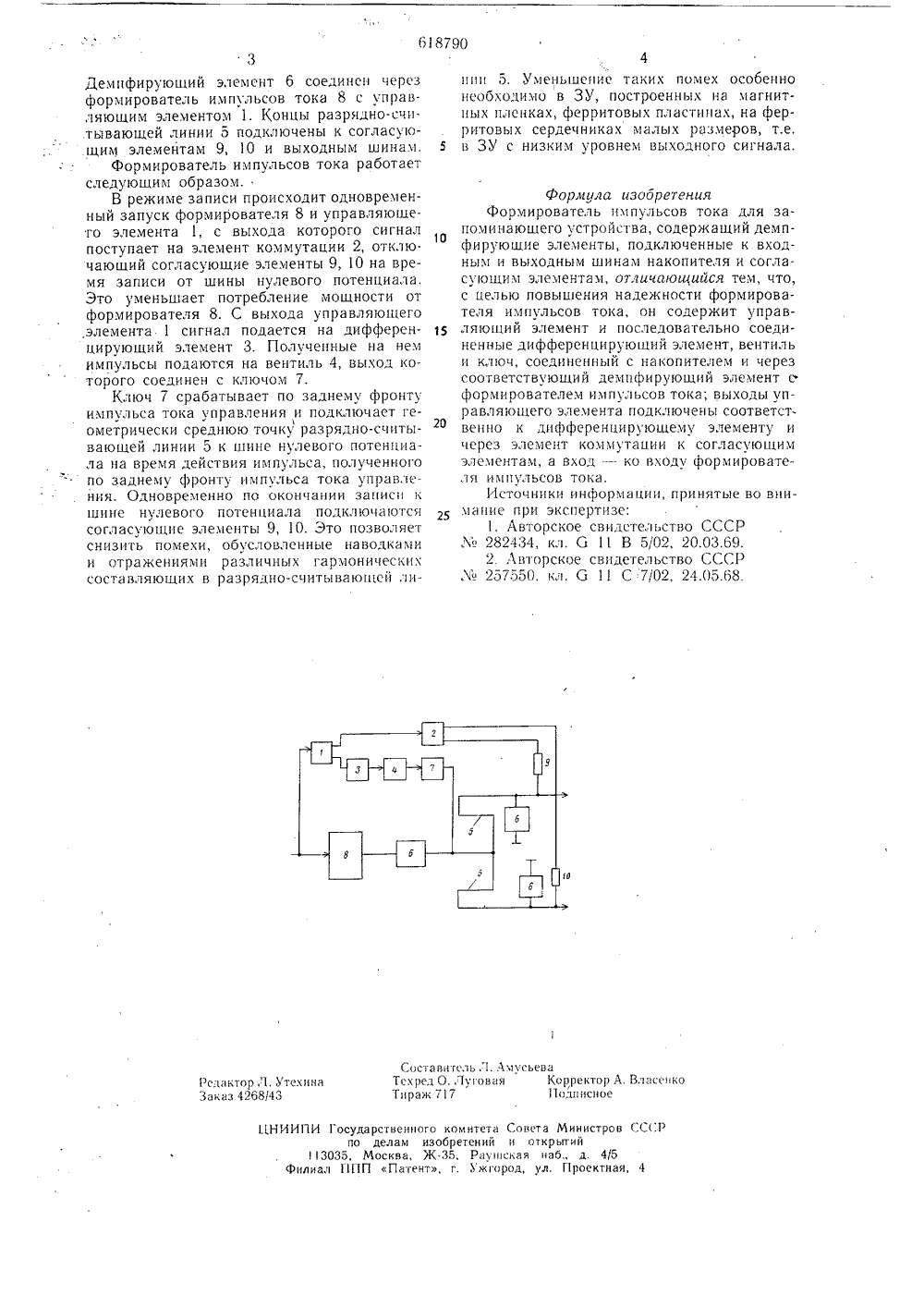

, Кл,21) 2464840/18-24 аявлен 7 0 ием заявкирисоеди Государственный комит Совета Министров СоС оо делам изобретений н открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ТОК ДЛЯ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА Изобретение относ технике и может быт минающих устройства тем с совмещением в ной шине функции з ния. ится к вычиь использов х (ЗУ) разодной и тойаписи и во слительнои ано в запоичных сисже разрял- произведеИзвестны формирователи импульсов тока лля ЗУ с совмещением в разрялньх шинах функций записи и воспроизведения,Олин из формирователей импульсов тока содержит согласующие резисторы, подключенные к входным и выходным шинам накопителя 1 .Недостатком такого формирователя являются помехи, возникающие в входных и выходных шинах накопителя, что снижает быстродействие устройства, а резисторы согласования увеличивают потребляемую мощность,Наиболее близким техническим решением к изобретению является формирователь импульсов тока для ЗУ, содержащий демпфирующие элементы, подключенные к входным и выходным шинам накопителя, и согласущие элементы 21.Недостатком такого формирователя является низкая помехозащищенность, а постоянно подсоединенные согласующие резис 2торы увеличивают выходную мощность, потребляемую от формирователя импульсов тока, что снижает надежность устройства.Целью изобретения является повышениенадежности формирователя импульсов тока,Поставленная цель достигается тем, чтопредложенный формирователь импульсов тока содержит управляющий элемент и последовательно соединенные дифференцируюший элемент, вентиль и ключ, соединенный с накопителем и через соответствующий демп афирующий элемент с формирователем импульсов тока. Выходы управляющего элемента подключены соответственно к дифференцирующему элементу и через элемент коммутации - к согласующим элементам, а вход - ко входу формирователя импульсов тока.На чертеже представлена структурнаясхема формирователя импульсов тока,Формирователь импульсов тока содержит управляющий элемент 1, выход которого соединен с элементом коммутации 2 и дифоференцирующим элементом 3, подключенным к вентилю 4. Вентиль 4 соединен с накопителем, выполненным, например, на разрядно-считывающих линиях 5, имеющих мостовую схему включения разрядной обмотки и л демпфирующим элементом 6 через ключ 7.618790 3 Составитель Л. АмусьеваТсхред О. Луговая Корректор А. Власенко Тираж 717 Подписное Редактор Л. УтехинаЗаказ 4268/43 ЦНИИПИ Государственного комитета Совета Министров СССз по делам изобретений и открытий П 3035, Москва, Ж 35, Рву инская наб., д. 4/5 Филиал Г 1 ПП Патент, г. Ужгород, ул. Проектная, 4Демпфирующий элемент 6 соединен через формирователь импульсов тока 8 с управляющим элементом 1. Концы разрядно-считывающей линии 5 подключены к согласующим элементам 9, 10 и выходным шинам,Формирователь импульсов тока работает следующим образом,В режиме записи происходит одновременный запуск формирователя 8 и управляющего элемента 1, с выхода которого сигнал поступает на элемент коммутации 2, отключающий согласующие элементы 9, 10 на время записи от шины нулевого потенциала, Это уменьшает потребление мощности от формирователя 8. С выхода управляющего элемента 1 сигнал подается на дифференцирующий элемент 3. Полученные на нем импульсы подаются на вентиль 4, выход которого соединен с ключом 7.Ключ 7 срабатывает по заднему фронту импульса тока управления и подключает геометрически среднюю точку разрядно-считывающей линии 5 к шине нулевого потенциала на время действия импульса, полученного по заднему фронту импульса тока управления. Одновременно по окончании записи и шине нулевого потенциала подключаются согласующие элементы 9, 10. Это позволяет снизить помехи, обусловленные наводками и отражениями различных гармонических составляющих в разрядно-считывающей ли 4нии 5. Уменьшение таких помех особенно необходимо в ЗУ, построенных на магнитных пленках, ферритовых пластинах, на ферритовых сердечниках малых размеров, т.е, 5 в ЗУ с низким уровнем выходного сигнала,Форму.га изобретенияФормирователь импульсов тока для запоминающего устройства, содержащий демпфирующие элементы, подключенные к входным и выходным шинам накопителя и согласующим элементам, отличающийся тем, что, с целью повышения надежности формирователя импульсов тока, он содержит управ ляющий элемент и последовательно соединенные дифференцирующий элемент, вентиль и к;поч, соединенный с накопителем и через соответствующий демпфирующий элемент с формирователем импульсов тока; выходы управляющего элемента подключены соответственно к дифференцирующему элементу и через элемент коммутации к согласующим элементам, а вход -- ко входу формирователя импульсов тока.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР.гх 1 з 282434, кл. Сз 1 В 5/02, 20.03.69.2. Авторское свидетельство СССРЛо 257550. кл, гт 11 С 7/02, 24.05.68.
