Сальниковое уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1393969
Автор: Бакулин
Текст

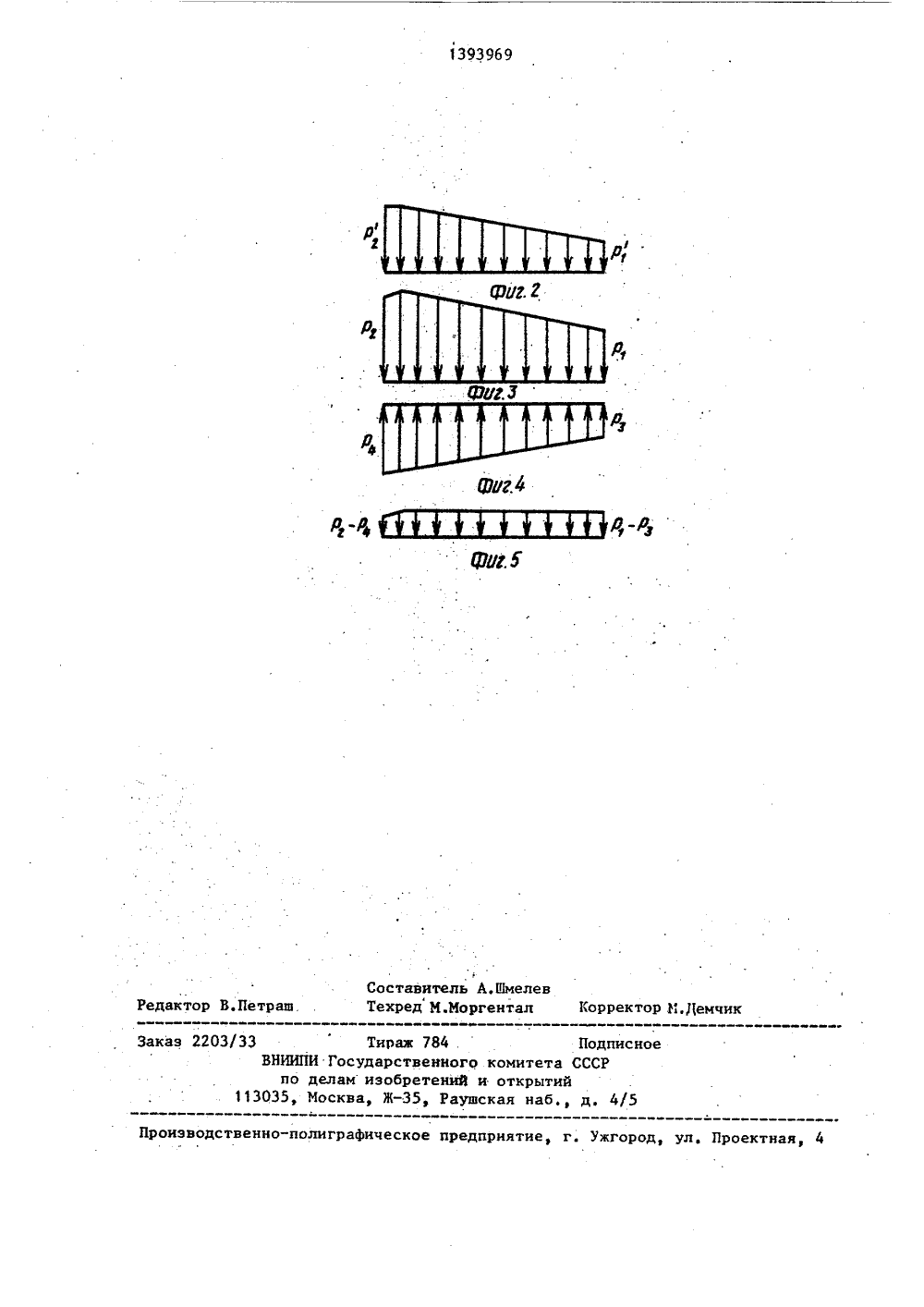

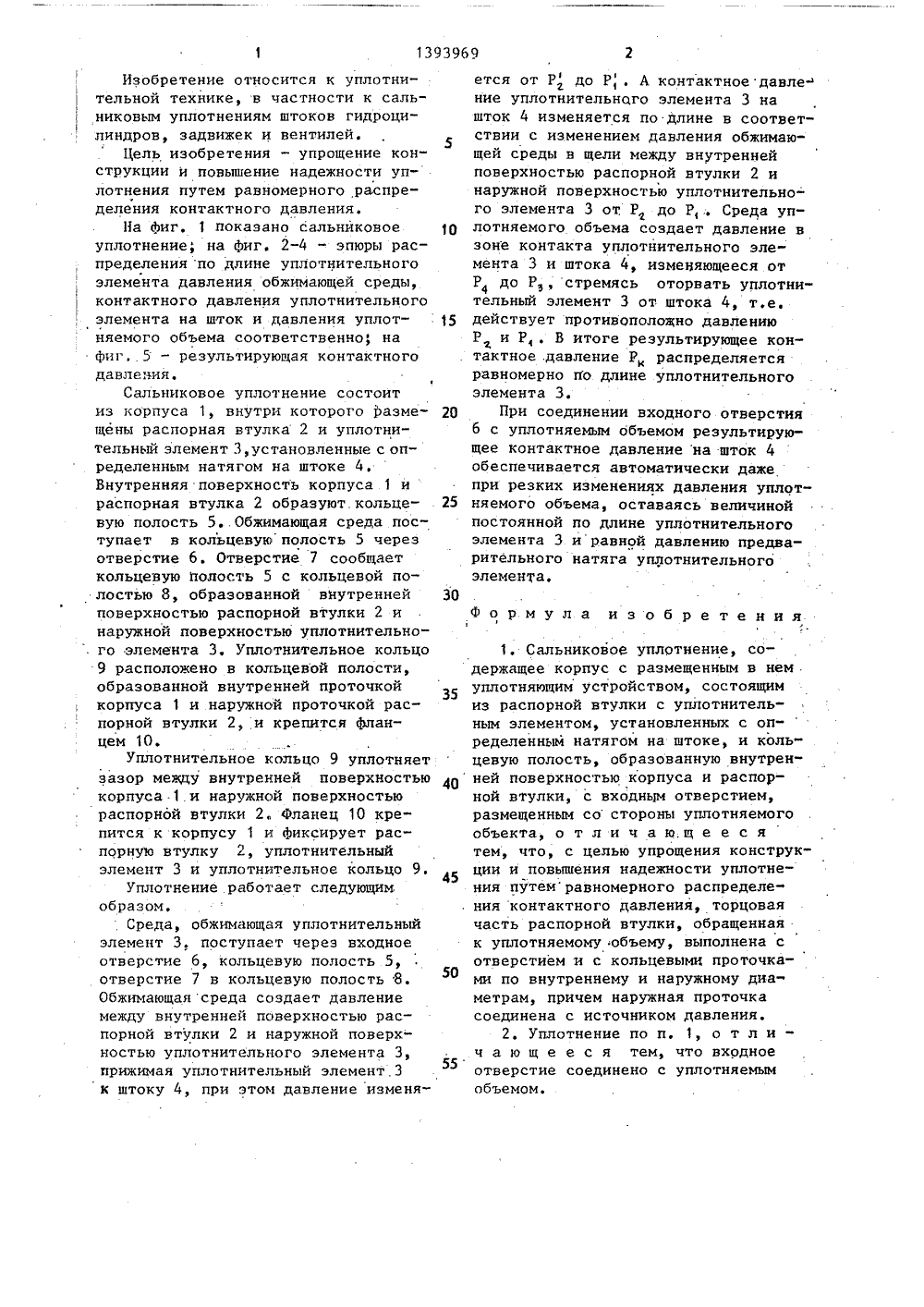

Изобретение относится к уплотнительной технике, в частности к сальниковым уплотнениям штоков гидроцилиндров задвижек и вентилей,Цель изобретения - упрощение конструкции и повышение надежности уплотнения путем равномерного распределения контактного давления.На Фиг. 1 показано сальниковое 10уплотнение, на Фиг. 2-4 - эпюры распределения по длине уплотнительногоэлемента давления обжимающей среды,контактного давления уплотнительногоэлемента на шток и давления уплатняемого объема соответственно, нафиг. 5 - результирующая контактногодавления.Сальниковое уплотнение состоитиз корпуса 1, внутри которого размещены распорная втулка 2 и уплотнительный элемент З,установленные сапределенным натягом на штоке 4.Внутренняя поверхность корпуса 1 ираспорная втулка 2 образуют. кольцевую полость 50 бжимающая среда поступает в кольцевуюполость 5 черезотверстие 6. Отверстие 7 сообщаеткольцевую полость 5 с кольцевой полостью 8, образованной внутренней 30поверхностью распарной втулки 2 инаружной поверхностью уплотнительно. го элемента 3. Уплотнительное кольцо9 расположено в кольцевой полости,образованной внутренней проточкойкорпуса 1 и наружной проточкой раснорной втулки 2, и крепится Фланцем 10,Уплотнительное кольцо 9 уплотняетзазор между внутренней поверхностью 40корпуса 1.и наружной поверхностьюраспорной втулки 2 Фланец 10 крепится к корпусу 1 и Фиксирует распорную втулку 2, уплотнительныйэлемент 3 и уплотнительное кольцо 9. 45Уплотнение. работает следующимобразом,Среда, обжимающая уплотнительныйэлемент 3, поступает через входноеотверстие 6, кольцевую полость 5,отверстие 7 в кольцевую полость 8.Обжимающая среда создает давлениемежду внутренней поверхностью распарной втулки 2 и наружной поверхностью уплотнительнаго элемента 3,прижимая уплатнительный элемент 3к штоку 4, при этом давление изменяется от Р до Р А контактное давле ние уплотнительнаго элемента 3 на шток 4 изменяется по длине в соответствии с изменением давления обжимающей среды в щели между внутренней поверхностью распорной втулки 2 и наружной поверхностью уплотнительно- го элемента 3 от Р до Р, Среда уплотняемого объема создает давление в зоне контакта уплотнительного элемента 3 и штока 4, изменяющееся от Р до Р, стремясь оторвать уплотнительный элемент 3 от штока 4, т.е. действует противоположно давлению Р и Р, . В итоге результирующее контактное .давление Р распределяется равномерно по длине унлотнительного элемента 3.При соединении входного отверстия 6 с уплотняемым объемом результирующее контактное давление на шток 4 обеспечивается автоматически даже при резких изменениях давления уплотняемого объема, оставаясь величиной постоянной по длине уплотнительного элемента 3 и равной давлению предварительного натяга уплотнительного элеменТа.формула изобретения1. Сальниковое уплотнение, содержащее корпус с размещенным в нем . уплотняющим устройством, состоящим из распорной втулки с уплотнительным элементом, установленных с определенным натягом на штоке, и кольцевую полость, образованную внутренней поверхностью корпуса и распоркой втулки, с входнь 1 м отверстием, размещенным со стороны уплотняемого объекта, о т л и ч а ю, щ е е с я тем, что, с целью упрощения конструкции и повышения надежности уплотнения путемравномерного распределения контактного давления, торцовая часть распорной втулки, обращенная к уплотняемому объему, выполнена с отверстием и с кольцевыми проточками по внутреннему и наружному диаметрам, причем наружная проточка соединена с источником давления.2. Уплотнение по п, 1, о т л и - ч а ю щ е е с я тем, что входное отверстие соединена с уплотняемым объемом.Зйййййййййй 1393969 Составитель А.ШмелевТехред М.Моргентал Корректор М.Немчик Редактор В.Пе Заказ 2203/3 Тираж 784 .Государствевног еламизобретений осква, Ж, Раув о НИИП 5 11303 ул, Проектная,ятие жго Производственно-полиграфическое и Подло комитета СССРи открытийская наб., д. 4
СмотретьЗаявка
4031945, 03.03.1986
ПРЕДПРИЯТИЕ ПЯ А-1862
БАКУЛИН АЛЕКСАНДР ДМИТРИЕВИЧ
МПК / Метки
МПК: F16J 15/16
Метки: сальниковое, уплотнение
Опубликовано: 07.05.1988
Код ссылки
