Способ изготовления мембран для дифференциальных датчиков давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

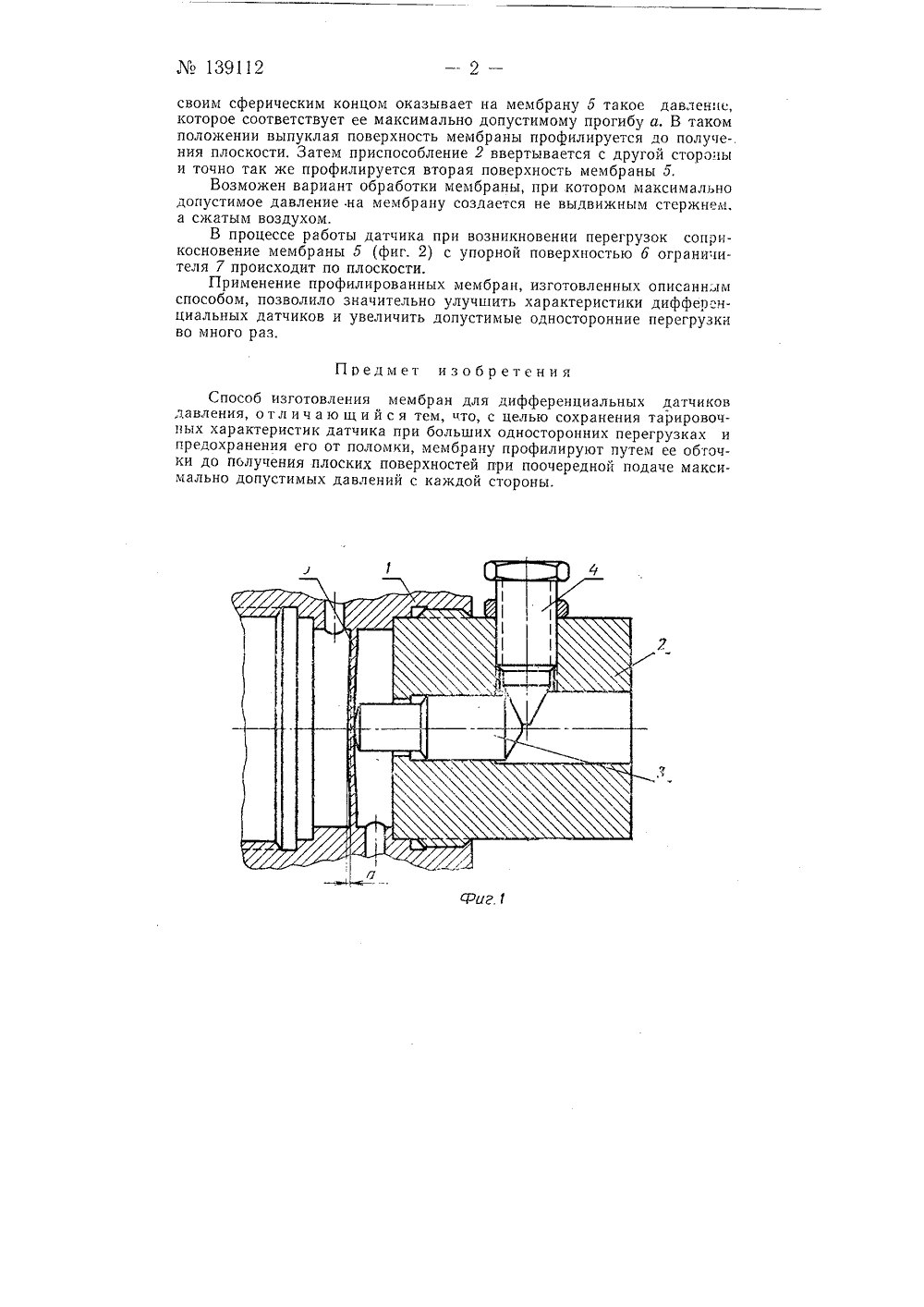

"(1 "1" 1:ЕТЕ;1;ЦБггИО тг СССР ОБРЕТЕНИЯВИДЕТЕЛЬСТВУ ПИСАНИЕ К АВТОРСКОМ дггисная грг(ага Л (72. Тимофеев и А. Г, Роди ягин, Е. ИЗГОТО ЦИАЛЬН РАН ДЛЯДАВЛЕНИ ЛЕНИЯ МЕМ 1 Х ДАТЧИКО СПОСИффЕР о делам изобретенийССР влево 8 января 1959 г. за616102/2 и открытий при Советев Комите инистров Опуоликовано в Боллетене изобретений12 за 1961 г собу в корвыдвижнымтак, что он В дифференциальных датчиках давления мембранного типа, рассчитанных на малые перепады давления и работающих при высоких давлениях, может произойти поломка мембраны или изменение ее характеристик при возникновении односторонних перегрузок, значительно превышающих измеряемый перепад давления. Для предохранения мембраны от поломки обычно применяются плоские или профилированные ограничители, на которые опирается мембрана в том случае, когда она под действием давления получает максимально допустимый прогиб. Однако плоские ограничители недостаточно эффективны, так как м мбрана соприкасается с таким ограничителем только своей центральной частью, а профилированные ограничители довольно трудоемки в изготовлении.Предлагаемый способ изготовления мембран для дифференциальных датчиков давления обеспечивает сохранение его тарировочных характеристик при больших односторонних перегрузках, а также предохраняет его от поломки. Способ заключается в том, что обе стороны мембраны профилируют путем обточки до получения плоских поверхностей при поочередной подаче максимально допустимых давлений с каждой стороны. Изготовленные таким образом мембоаны могут выдерживать без изменения характеристик значительные перегрузки пои применении обычных плоских ограничителей.На фиг, 1 показан приспособление для выполнения описываемого способа; на фиг. 2 - положение мембраны в собранном дифференциальном датчике.Для профилирования мембраны по предлагаемому спопус 1 датчика ввертывается приспособление 2, снабженноестержнем 3, Стержень с помощью винта 4 устанавливается139112своим сферическим концом оказывает на мембрану 5 такое давление, которое соответствует ее максимально допустимому прогибу а. В таком положении выпуклая поверхность мембраны профилируется до получе-. ния плоскости. Затем приспособление 2 ввертывается с другой стороны и точно так же профилируется вторая поверхность мембраны 5.Возможен вариант обработки мембраны, при котором максимально допустимое давление .на мембрану создается не выдвижным стержнем, а сжатым воздухом.В процессе работы датчика при возникновении перегрузок соприкосновение мембраны 5 (фиг. 2) с упорной поверхностью б ограничителя 7 происходит по плоскости.Применение профилированных мембран, изготовленных описанным способом, позволило значительно улучшить характеристики диффер ициальных датчиков и увеличить допустимые односторонние перегрузки во много раз.Предмет изобретенияСпособ изготовления мембран для дифференциальных датчиков давления, о т л и ч а ю щ и й с я тем, что, с целью сохранения тарировочных характеристик датчика при больших односторонних перегрузках и предохранения его от поломки, мембрану профилируют путем ее обточки до получения плоских поверхностей при поочередной подаче максимально допустимых давлений с каждой стороны.тавитель Г. М. Кога Кутаф Тех акт Объем 0,2 13 Д Л.5 коп. открыт Мос Типографии ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14,Поди. к пч. 13,Х 1-61 г.Згк, 11036ЦЬТИ при, А, Кудрявицкая Корректор П. А. Евдокимо формат бум. 701081/,аТираж 1050Комитете по делам изобретений ипри Совете Министров СССРва, Центр, М, Черкасский пер. д.
СмотретьЗаявка
616102, 08.01.1959
Карягин Н. С, Родин А. Г, Тимофеев Е. А
МПК / Метки
МПК: G01L 13/02, G01L 19/00
Метки: давления, датчиков, дифференциальных, мембран
Опубликовано: 01.01.1961
Код ссылки
