Номер патента: 856307

Опубликовано: 19.06.1995

Авторы: Крестовникова, Николаиди, Суворин, Трубникова, Щекочихина

МПК: G03C 1/005

Метки: галогенсеребряной, фотографической, эмульсии

СПОСОБ ИЗГОТОВЛЕНИЯ ГАЛОГЕНСЕРЕБРЯНОЙ ФОТОГРАФИЧЕСКОЙ ЭМУЛЬСИИ, чувствительной к ультрафиолетовому излучению путем исследовательного проведения одноструйной эмульсификации по аммиачному методу, физического созревания в присутствии инертной желатины, выделения твердой фазы с подкислением эмульсии, промывки осадка, диспергирования в воде, повторного диспергирования в водном растворе, содержащем желатину и натриевую соль ди-2-этилгексилового эфира сульфоянтарной кислоты и химического созревания в присутствии тиосульфата натрия и соли золота, отличающийся тем, что, с целью упрощения технологии изготовления эмульсии, при выделении твердой фазы эмульсию подкисляют серной кислотой до pH 3,0-3,5.

Номер патента: 1807885

Опубликовано: 07.04.1993

Авторы: Высоцкий, Илясов, Николаиди

МПК: B04B 3/00

Метки: центрифуга

...валу 29 привода центрифуги (не показан),Центрифуга работает следующим образом,Исходная суспензия под давлением через устройство 5 попадает в напорные фильтрующие каналы 23.Под действием центробежной силы до 5 полнительная лопасть 14, установленнаяпри помощи трубки 18 на трубке 12, изменяет свое положение, и сито 17 дополнительной лопасти 14 прижимается на перифериик ситу 10 основной лопасти 8,"О На ситах 10 и 7 лопастей 8 и 14 начинается процесс разделения суспензии натвердую и жидкую фазы,Под действием составляющей центробежной силы и гидродинамического дэвле 15 ния на ситах 10 лопастей 8 начинаетформироваться слой из крупных твердых частиц суспензии, а на ситах 17 лопастей 14под действием гидродинэмического давления начинает...

Номер патента: 1807884

Опубликовано: 07.04.1993

Авторы: Высоцкий, Илясов, Николаиди

МПК: B04B 3/00

Метки: центрифуга

...давления. а навыпускных участках сит 9 - силы гидродинамического давления и составляющая цент 35 робежной силы. Движущей силой процессаразделения на ситах горизонтальных дополнительных лопастей 11 являются силы тяжести и гидродинамического давления исоставляющая центробежной силы. На си 40 тах 9 основных лопастей 8 и ситах 12 дополнительных лопастей 11 происходитразделение суспензии на твердую фракциюи жидкую фазу. В процессе фильтрованияобразуется некоторый слой осадка, выпол-45 няющий роль фильтра и улучшающий качество очистки жидкости, Слой осадка,образующийся на фильтрующих ситах 9 и ситах 12, под действием центробежной силы движется к периферии, величина которой возрастает от оси вращения к периферии...

Номер патента: 1789247

Опубликовано: 23.01.1993

Авторы: Высоцкий, Илясов, Николаиди

МПК: B01D 33/056

Метки: вакуум-фильтр, ленточный

...4 сверху вниз давят на ленту 1 с сетчатыми блоками 6, Лента 1 и сетчатые блоки 6 принимают форму дуги, а осадок на сетчатых блоках 6 деформируется, что улучшает условия его удаления с сетки блоков 6, Из мешков 7, перемещающихся во впадинах 12 приводного барабана 4 при переходе в нижнюю часть барабана 4, начинает удаляться осадок, При этом мешки 7 в нижней части барабана 4 выворачиваются и под действием груза 10 встряхиваются, что способствует лучшему удалению осадка из мешков 7 и сетчатых блоков 6, При попадании ленты 1 в зону действия сопел 16 происходит процесс регенерации фильтровальной поверхности, например, продуваемым через нее влажным воздухом, подаваемым в сопла 16 дутьевыми вентиляторами (на чертеже не показаны). Поток...

Номер патента: 1789246

Опубликовано: 23.01.1993

Авторы: Высоцкий, Илясов, Николаиди

МПК: B01D 33/04

Метки: жидкостей

...суспензия движется вместес фильтрующей лентой 2, По мере увеличения твердой фракции на фильтрующей ленте 2 возрастает сила трения, направленнаяпротив движения твердой фракции, Так какв канале 19 вид движения напорный, то гидродинамическое давление действует понормали и к фильтрующей ленте 2, и к перекрытию 15, то есть тем самым увеличиваетдвижущую силу процесса разделения и силутрения твердой фракции о поверхность перекрытия 15.При попадании твердой фракции сфильтрующей ленты 2 в зону над нижнейкамерой 4 сборника жидкой фракции движущая сила процесса разделения увеличивается на величину разрежения,создаваемого дутьевым вентилятором 12,Дутьевой вентилятор 12 при помощи всасывающего воздуховодасоздает вакуум в пространстве камеры...

Номер патента: 1784281

Опубликовано: 30.12.1992

Авторы: Высоцкий, Дороднов, Илясов, Николаиди, Чехунов

МПК: B04B 3/00

Метки: центрифуга

...происходит накопление .осадка уокон 9 и в лопастях 8 и отделение жидкойфракции из слоя осадка, одновременно являющемся фильтром, через который мелкиечастицы не могут уйти с жидкой фракцией.Для выгрузки из лопастей 8 осадка реле29 времени перемыкает контакты и включает электромагнит 26, который через тягу 28притягивает плечо рычага 25,Второе плечо рычага 25 с толкающимдиском 27 опускаются. Упоры толкающегодиска 27 давят на кожух 22 с подшипником21, которые в свою очередь, взаимодействуют с коромыслами 19, перемещают толкэтели 14 с тягами 13,Пластины 10 открываются и осадок, поддействием центробежной силы, удаляетсяиз лопастей 8 в приемник осадка.Реле 29 времени включает электромагнит 26. Пружина 20 возвращает подшипник21 с кожухом 22...

Номер патента: 1768228

Опубликовано: 15.10.1992

Авторы: Высоцкий, Илясов, Николаиди

МПК: B01D 33/048

Метки: жидкостей

...между на 1 ли сьгпучим фильтрующим материалом, установлена в корпусе устройства горизонтально с абра зовэнием нагнетательной и сливной камер и выходит за пределы вертикальных стенок корпуса. Фильтрующая перегородка, во.время работы устройства, совершает возвратно-поступательные перемещения, а 50 при кальматэции твердыми частицами капиллярных каналов, образованных слоем сыпучего пористого материала, требуется выгрузка сыпучего пористого материала.Тэк как загрязненная жидкость. поступает 55 под давлением в нагнетательную камеру, то в местах входа и выхода фильтрующей перегородки в стенках корпуса будет утечка жидкости из-за невозможности выполнения уплотнения. Сыпучий материал имеет высоВерхняя бесконечная лента 1 при движении огибает...

Номер патента: 1765733

Опубликовано: 30.09.1992

Авторы: Клюев, Николаиди, Шушпанов

МПК: G01L 9/12

Метки: давления, датчик, дифференциальный, емкостный

...8, в зазорах между которыми расположены плоские металлические пластины 9 неподвижной части, которые крепятся к стержню 10, Последний через изоляторы 11 жестко крепится к корпусу 1, Выводы от неподвижной и подвижной частей через гермовводы подсоединены к мосту переменного тока, состоящему из трансформатора 12, конденсатора 13 переменной емкости, измерительная диагональ которого подключена к фазочувствительному измерителю 14, а диагональ питания - к генератору 15 переменного тока, В полость 4, где размещен емкостный преобразователь, залита кремнийорганическая жидкость, Для первоначальной тарировки и выставки пластин 8 и 9 Относительно друг друга в состав датчикавключены два устройства выставки, состоящиейз цйлийдрическйх"йружин 16,...

Номер патента: 1738369

Опубликовано: 07.06.1992

Авторы: Высоцкий, Илясов, Наумов, Николаиди, Хурин

МПК: B04B 3/00

Метки: центрифуга

...перегородка 23 с образованием замкнутой кольцевой камеры24. 40В крышке 2 корпуса 1 выполнено кольцевое отверстие 25 для сообщения камеры24 с пространством, заключенным в кожухе22,Центрифуга работает следующим образом. 13 для прохода воздуха, нагнетаемого крыльчаткой 21, Это способствует удалению осадка с фильтрующих лент 9 лопастей 6 и, как следствие, позволяет использовать фильтрующие ленты 9 с более мелкими отверстиями, что повышает качество разделения. 2 ил. При вращении вала 3 с ротором фильтрующая лента 9 лопасти 6 под действием центробежной силы прижимается к валику 12, который получает вращение от двигателя через шкив 15, ремень 16 и колесо 14 в сторону, способствующую скольжению ленты в направлении от центра ротора к...

Номер патента: 1588441

Опубликовано: 30.08.1990

Авторы: Бойцова, Высоцкий, Гришин, Задохин, Илясов, Николаиди

МПК: B04B 3/00

Метки: центрифуга

...7. Отверстия б служат для отвода фильтрата из камер 12.Первая в направлении вращения ротора перфорированная перегородка 13 каждой камеры 12 прилегает к соответствующей лопасти 7 для обеспечения безударного схода сгущенной суспен.зии.Между камерами 12 размещены рассекатели 15, имеющие в поперечном сечЕнии форму сектора, обращенного вершиной к лопастям 7. Ротор центрифуги смонтирован в корпусе 16. Для подачи суспензии служит труба 17,Центрифуга работает следующим образом.Исходная суспензия, поступающая по питающей трубе 17, с помощью устройства 8 равномерно распределяется по высоте перфорированных перегородок 13 камер 12. Под действием начального давления исоставляющей центробежной силы исход 5 10 15 20 25 30 35 40 ная суспензия при...

Номер патента: 1521715

Опубликовано: 15.11.1989

Авторы: Билецкий, Горбаль, Козий, Николаиди

МПК: B67D 5/00

Метки: кран, раздаточный

...к оси крана направлении. Осевое перемещение оси 10 5 вызывает осевое перемещение штока 3, который перемешает шаровой кран 6. При этом эксцентричное приложение толкающего усилия, вызванного скошенной толкающей поверхностью, приводит к проворачиванию шарового клапана 6, что обеспечивает надеж ную герметиза цию. Жидкость через входной штуцер 14, внутреннюю полость корпуса 1, через торцовые пазы 5 и отверстие в штоке 3 проходит к отсечному клапану 15, установленному в сливном патрубке 4, Под 15 действием давления жидкости отсечной клапан 15 открывается и жидкость направляется в заправляемую емкость.В процессе перемещения рукоятки 7 к корпусу 1 усилие, вызванное напором протекающей жидкости через подпружиненный клапан 6, шток и...

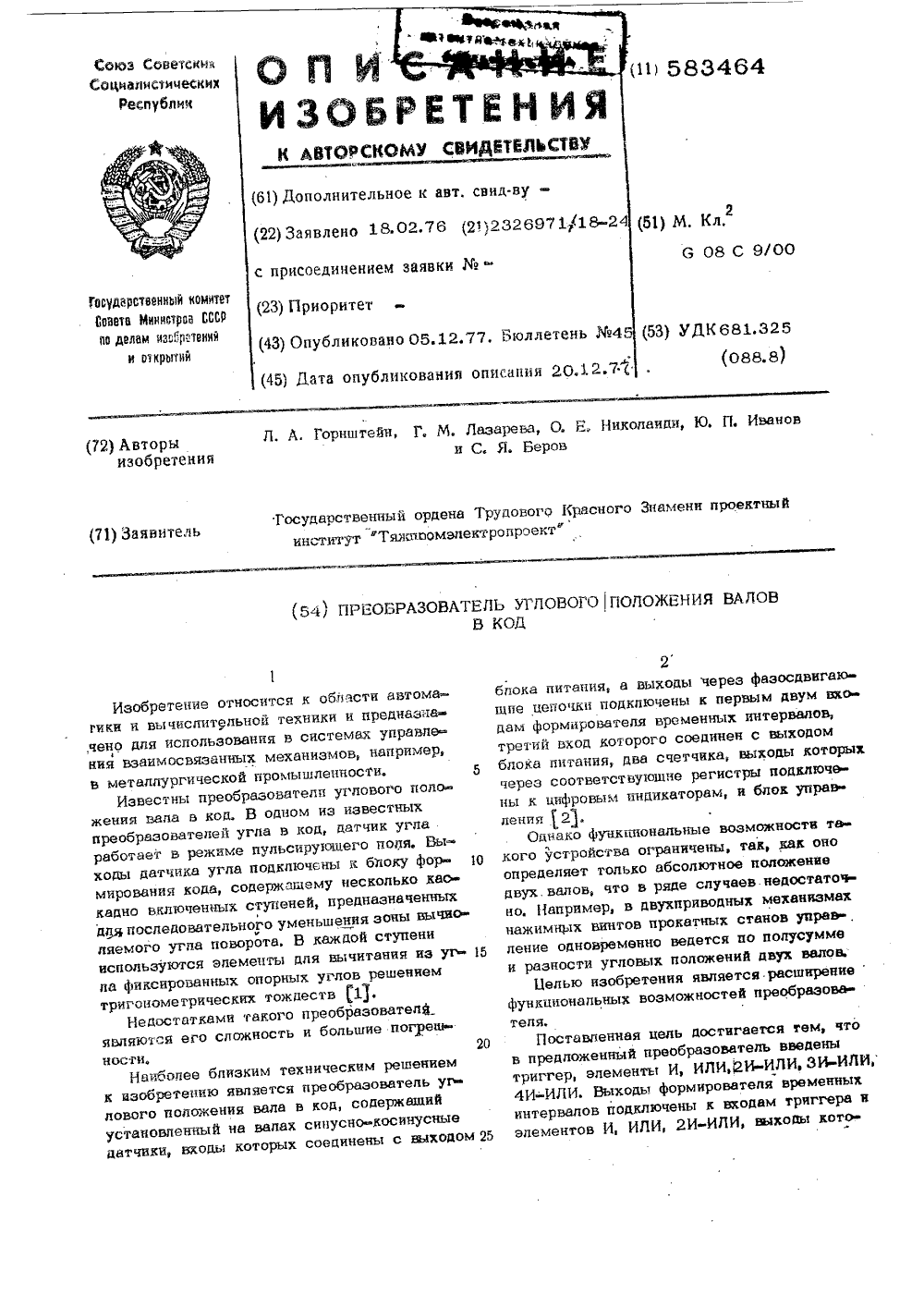

Номер патента: 583464

Опубликовано: 05.12.1977

Авторы: Беров, Горнштейн, Иванов, Лазарева, Николаиди

МПК: G08C 9/00

Метки: валов, код, положения, углового

...частотой г. подключен к входам А,С,3 элемента 10 и выходам А, В, С элемента 11, Выход тактовых импульсов блока 9управления с частотой 1 ги подключен к вхо=2ду В элемента 10, Выход элемента И 5 Жподключен ко входами, С элемента 10 ико входу С элемента 11, Выход элемента6 подключен к входу В элемента 10 и вхсду А элемента 11, Выход элемента 7 под:ключен ко входу ц элемента 10 и выходу 45В элемента 11. Выход триггера 8 подключенк входам С и П элемента 10, ко входамВ и С элемента 11 и ко входу цифровогоиндикатора 14.Преобразователь работает следующим образом.Блок 1 вырабатывает синусоидальноенапряжение питания дагчиков 2, выходныесигналы которых, модулированные по амплидвтуде в функции углов поворота, на фаэосдви-"гающих цепочках 3...
