Способ испытаний роторных граблей и стенд для испытаний

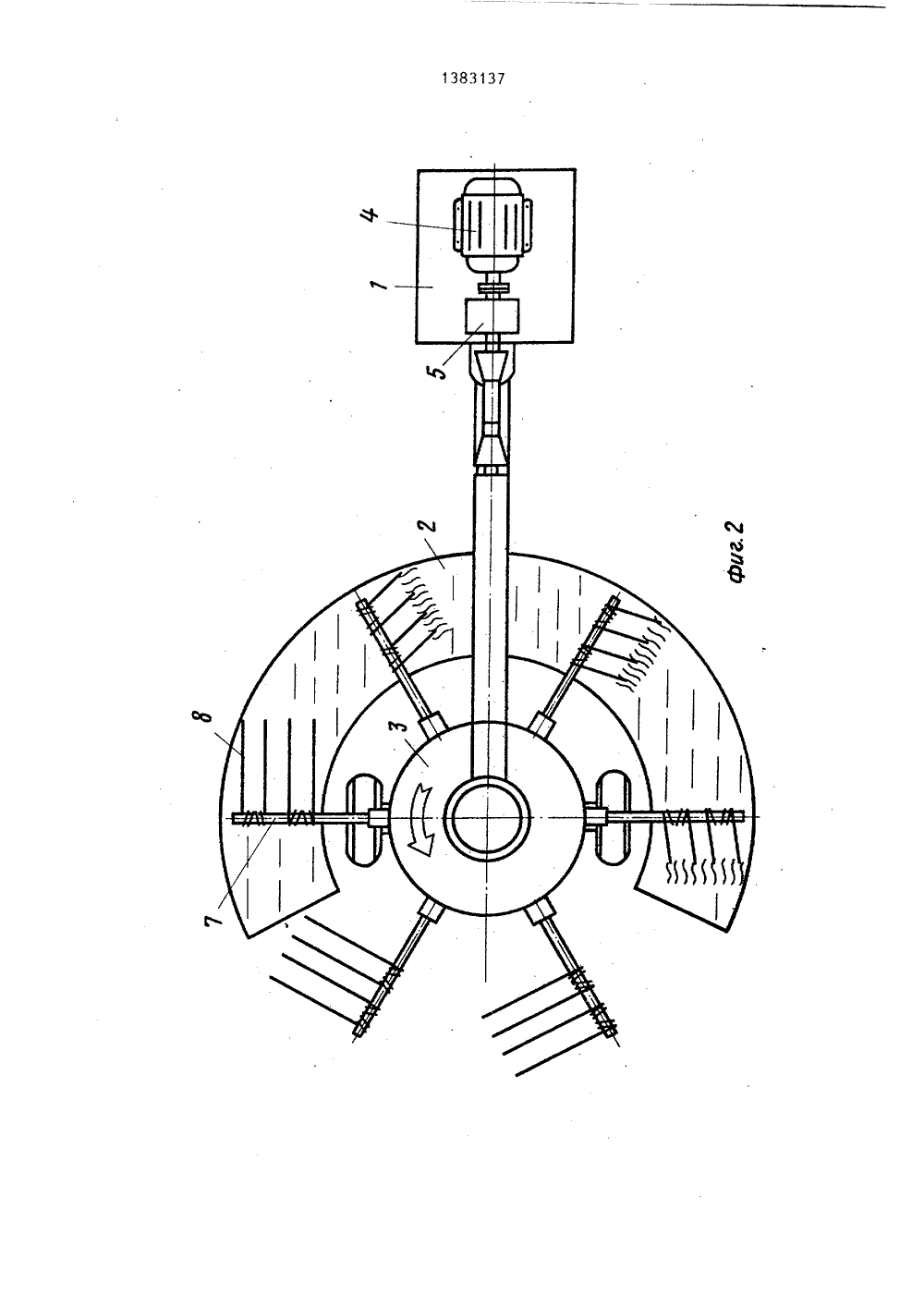

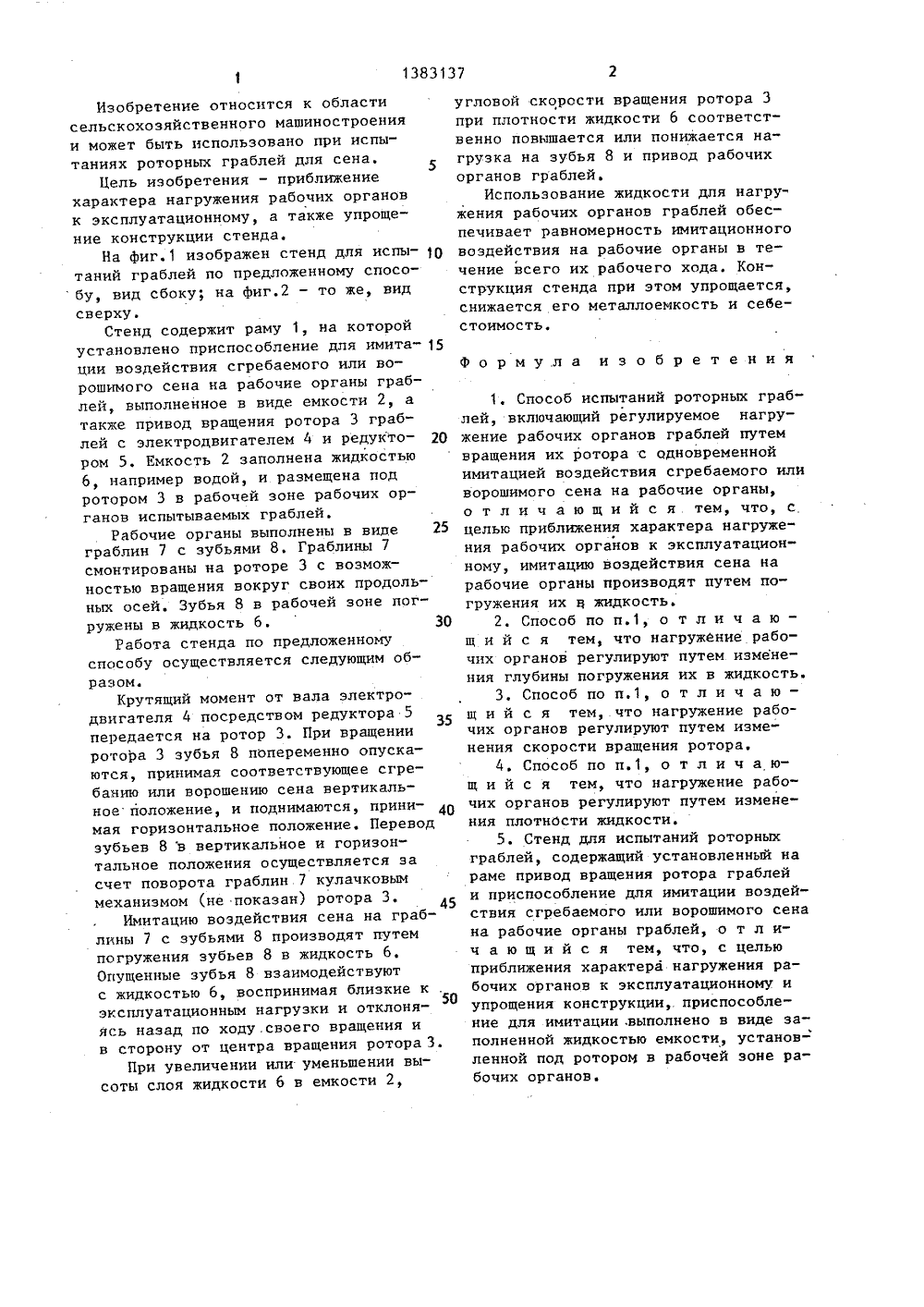

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН А Н 9 1 М 19/00,78 0 51) ГОСУДАРСТВЕННЫЙ НОМ ПО ДЕЛАМ ИЗОБРЕТЕНИИ Т СССРОТНРЫТИЙ ИСАНИЕ ИЗОБРЕТЕНИЯ(71) Фрунзенский конструкторскотехнологический институт по кормоуборочным машинам(56) Авторское свидетельство СССРУ 715057, кл. А 01 Э 89/00, 1978.(54) СПОСОБ ИСПЫТАНИЙ РОТОРНЫХ ГРАБЛЕЙ И СТЕНД ДЛЯ ИСПЫТАНИЙ(57) Изобретение относится к сель кхозяйственному машиностроению. Цельизобретения - приближение характеранагружения рабочих органов граблейэксплуатационному, а также упрощ ние конструкции испытательного стенда, Стенд содержит приспособлениедля имитации воздействия сгребаемогоили ворошимого сена на зубья 8 граблей, которое выполнено в виде емкости 2, заполненной жидкостью 6. Емкость 2 установлена под ротором 3граблей в рабочей зоне 8, Предусмотрен привод с электродвигателем 4 длявращения ротора 3, В процессе испытаний граблей зубья 8 периодически погружаются в жидкость 6 при вращенииротора 3. Нагрузку на зубья можнорегулировать изменением глубины погружения их в жидкость 6, изменениемскорости вращения ротора 3 или изменением плотности жидкости 6. 2 с. и3 зпе ф лы 2 илИзобретение относится к областисельскохозяйственного машиностроенияи может быть использовано при испытаниях роторных граблей для сена.5Цель изобретения - приближениехарактера нагружения рабочих органовк эксплуатационному, а также упрощение конструкции стенда.На фиг. 1 изображен стенд для испытаний граблей по предложенному спосо бу, вид сбоку; на фиг.2 - то же, видсверху,Стенд содержит раму 1, на которойустановлено приспособление для имитации воздействия сгребаемого или ворошимого сена на рабочие органы граблей, выполненное в виде емкости 2, атакже привод вращения ротора 3 граблей с электродвигателем 4 и редуктором 5, Емкость 2 заполнена жидкостью6, например водой, и размещена подротором 3 в рабочей зоне рабочих органов испытываемых граблей.Рабочие органы выполнены в виде 25граблин 7 с зубьями 8. Граблины 7смонтированы на роторе 3 с возможностью вращения вокруг своих продольных осей, Зубья 8 в рабочей зоне погружены в жидкость 6. 30Работа стенда по предложенномуспособу осуществляется следующим образом.Крутящий момент от вала электродвигателя 4 посредством редуктора 5передается на ротор 3. При вращенииротора 3 зубья 8 попеременно опускаются, принимая соответствующее сгребанию или ворошению сена вертикальное положение, и поднимаются, принимая горизонтальное положение, Переводзубьев 8 в вертикальное и горизонтальное положения осуществляется засчет поворота граблин 7 кулачковыммеханизмом (не показан) ротора 3.Имитацию воздействия сена на граблины 7 с зубьями 8 производят путемпогружения зубьев 8 в жидкость 6,Опущенные зубья 8 взаимодействуютс жидкостью 6, воспринимая близкие к50эксплуатационным нагрузки и отклоняясь назад по ходу. своего вращения ив сторону от центра вращения ротора 3.При увеличении или уменьшении высоты слоя жидкости 6 в емкости 2,угловой скорости вращения ротора 3 при плотности жидкости 6 соответственно повышается или понижается нагрузка на зубья 8 и привод рабочих органов граблей.Использование жидкости для нагружения рабочих органов граблей обеспечивает равномерность имитационного воздействия на рабочие органы в течение всего их рабочего хода. Конструкция стенда при этом упрощается, снижается его металлоемкость и себестоимостьФормула изобретения1. Способ испытаний роторных граблей, включающий регулируемое нагружение рабочих органов граблей путем вращения их ротора с одновременной имитацией воздействия сгребаемого или ворошимого сена на рабочие органы, о т л и ч а ю щ и й с я тем, что, с целью приближения характера нагружения рабочих органов к эксплуатационному, имитацию воздействия сена на рабочие органы производят путем по" гружения их в жидкость.2. Способ по п.1, о т л и ч а ю - щ и й с я тем, что нагружение рабочих органов регулируют путем изменения глубины погружения их в жидкость.3. Способ по п.1, о т л и ч а ю - щ и й с я тем, что нагружение рабочих органов регулируют путем изменения скорости вращения ротора.4. Способ по п.1, о т л и ч а ющ и й с я тем, что нагружение рабочих органов регулируют путем изменения плотности жидкости.5. Стенд для испытаний роторных граблей, содержащий установленный на раме привод вращения ротора граблей и приспособление для имитации воздействия сгребаемого или ворошимого сена на рабочие органы граблей, о т л ич а ю щ и й с я тем, что, с целью приближения характера нагружения рабочих органов к эксплуатационному и упрощения конструкции, приспособление для имитации, выполнено в виде заполненной жидкостью емкости, установленной под ротором в рабочей зоне рабочих органов.
