Номер патента: 1772655

Опубликовано: 30.10.1992

Авторы: Абрамов, Бороданев, Видигер, Вильдерман

МПК: A01F 15/00, G01M 15/00

Метки: испытаний, пресс-подборщиков, рулонных, стенд

...что он снабжен тормозным устройством нагружения, выполненным, например,.в виде порошкового тормоза, установленного на раме и соединенного с ведущим валом. привода ремней вом подвижных элементов, соединенных сприводной станцией. при этом стенд снабжен тормозным устройством нагружения,например, порошковым тормозом, установленным на раме и соединенным с ведущим 5валом привода ремней.На чертеже представлены стенд, видсбоку, и испытуемый пресс-подборщик,продольное сечение. Стенд содержит раму1, привод 2, соединенный с валом 3 испытуемого рулонного пресс-подборщика 4, автономную гидросистему 5, На раме 1шарнирно установлены два рычага 6, на которых закреплен вал 7, зэпасованный подпоессующие ремни 8 пресс-подборщика 4. 15Между рамой 1 и...

Номер патента: 1742532

Опубликовано: 23.06.1992

Авторы: Абдурахманов, Абрамов, Вильдерман

МПК: F15B 19/00, G01M 15/00

Метки: испытания, органа, подборщика, поршневого, пресс, прессующего

...перед началом рабочего хода, все гидроцилиндры 2, б и 7,Находятся в выдвинутом состоянии и их поршневые полости заполнены маслом, В момент начала движения поршня 1 онвоздействует посредством шатуна 14 и рычагов 8 - 10 на штоки всех гидроцилиндров 2,6 и 7, В гидросистеме устройства возникаетдавление. Причем давления жидкости в поршневых полостях гидроцилиндров 2, б и 7всегда одинаковы между собой, так как зтиполости соединены друг с другом. Величинадавления жидкости в поршневых полостяхгидроцилиндров 2, 6 и 7 регулируется управляемым дросселем 4, который в течениекаждого рабочего хода изменяет сечение 5 10 15 20 25 30 35 проходного отверстия по закону, обеспечивающему необходимую закономерность изменения нагрузки на поршень испытуемого...

Номер патента: 1628926

Опубликовано: 23.02.1991

Авторы: Алексеев, Андрусенко, Вильдерман, Жумаев

МПК: A01D 89/00

Метки: барабанный, подборщик

...трудоемкости обслуживания подборщика.На фиг. 1 изображен барабанный подборщик (с щеточным битером), вид сбоку; на фиг. 2 и 3 - схема работы подби 10 рающего пальца подборщика при встрече с препятствием (камень); на фиг, 4 - подборщик, вид сверху.Г 1 одборщик снабжен цилиндрическим барабаном 1 с держателем 2 из упругого ма териала с отверстиями и пальцами 3, выполненными прямолинейными с основанием, Пальцы 3 пропущены через отверстия держателя.Подборщик работает следующим обра- зом. Г 1 рижатые к барабану 1 держателем 2 из гибкого материала (ленты) подбирающие пальцы 3 при вращении подбирают массу, которая затем снимается с них щеточным битером 4 и подается им к приемному органу машины. При соприкосновении подбирающих пальцев с...

Номер патента: 1383137

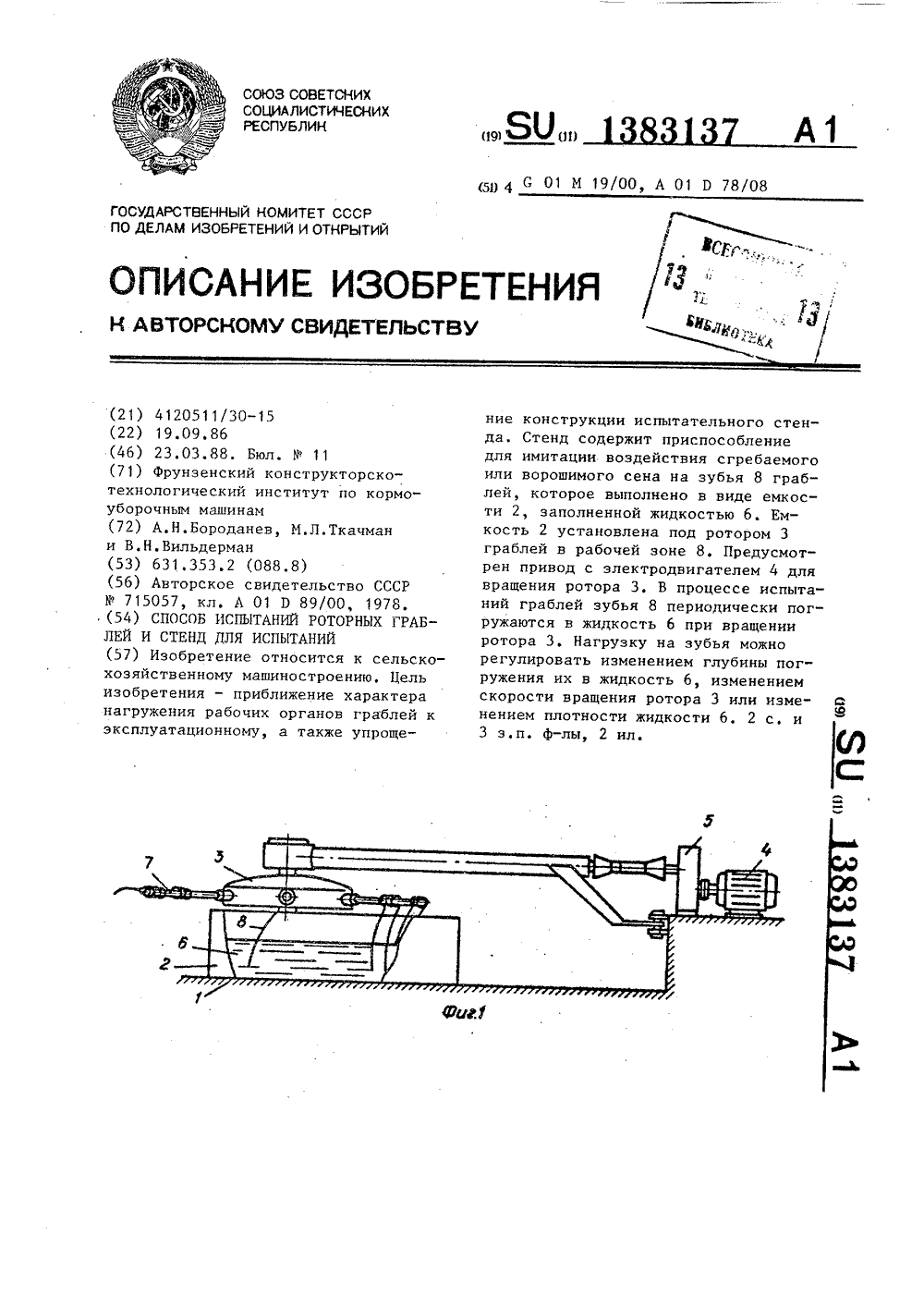

Опубликовано: 23.03.1988

Авторы: Бороданев, Вильдерман, Ткачман

МПК: A01D 78/08, G01M 19/00

Метки: граблей, испытаний, роторных, стенд

...8. Граблины 7смонтированы на роторе 3 с возможностью вращения вокруг своих продольных осей, Зубья 8 в рабочей зоне погружены в жидкость 6. 30Работа стенда по предложенномуспособу осуществляется следующим образом.Крутящий момент от вала электродвигателя 4 посредством редуктора 5передается на ротор 3. При вращенииротора 3 зубья 8 попеременно опускаются, принимая соответствующее сгребанию или ворошению сена вертикальное положение, и поднимаются, принимая горизонтальное положение, Переводзубьев 8 в вертикальное и горизонтальное положения осуществляется засчет поворота граблин 7 кулачковыммеханизмом (не показан) ротора 3.Имитацию воздействия сена на граблины 7 с зубьями 8 производят путемпогружения зубьев 8 в жидкость 6,Опущенные зубья 8...

Номер патента: 1337713

Опубликовано: 15.09.1987

Авторы: Абрамов, Андрусенко, Баитов, Вильдерман

МПК: A01D 78/08, G01M 19/00

Метки: граблей, испытаний, органа, рабочего, ротационных, стендовых

...Проектная, 4 Изобретение относится к технике испытаний сельскохозяйственных машин и может быть использовано для испытаний рабочего органа ротационных граблей.Цель изобретения - ускорение испытаний.На чертеже представлена схема осуществления способа испытаний,Стенд для реализации предлагаемого способа имеет нагружающее устройство, выполненное в виде цилиндрического барабанасо смонтированными на нем винтовыми лопастями. Испытываемый рабочий орган 2 граблей с вертикальной осью вращения кинематически соединен с барабаном 1 при помощи приводного устройства с электродвигателем (не показаны), имеюцего механизм вращения нагружающего устройства, выполненного в виде барабана 1, вокруг оси 3 и механизм для сообщения рабочему органу 2...

Номер патента: 1079620

Опубликовано: 15.03.1984

Авторы: Вильдерман, Горбунова, Левина, Поляков, Романюк

МПК: C03C 9/00

Метки: глазурь

...комйонентов, мас,Ф:Ы 02 5711 "ЬОь 5 ь А 10 3"Зе 31К 20 6,2"8,4; Мао 2,4-3,6;0,8-251 йд 20 07-2,4,Исходным сйрьем для полученияглазури служит смесь, содержащая, 40маселПесок кварцевый 45,0-47,0Глинозем 2,6- 3,0Борная кислота 21,5-23,0Сода кальцинированная 3,5- 4,3Пиритные огарки(отходы производ"ства серной кислоты). 6,4-8;7 Калиевая селитра 6,0-7,51.а О (техническийконцентрат) 1,2-4,0Мдоз,(техническийконцентрат) 1,2-4,0Глина Веселовская 4,5-5,5Исходные компоненты измельчают до полного прохоождения через сито Нф 1, Компоненты шихты, взвешенные по заданному рецепту, перемешивают. Варку фритты производят при 1250" 1280 фС.Расплавленную фритту гранулйруют в проточной воде. Из полученной гранулированной фритты готовят...

Номер патента: 213727

Опубликовано: 01.01.1968

Авторы: Вильдерман, Макушкин

МПК: E21B 7/02

Метки: буровой, обо1рудованиё, рабочеё, установки

...машины через карданный вал 8 и реО дуктором 20 смонтирован на платформе 21,связанной с траверсой 10 иаправляющими 22,Для обеспечения упругости в направляющих22 установлены амортизаторы 28, Центральное отверстие груза имеет два паза специального профиля. Боковая поверхность вращателяснабжена двумя гребнями 24, ориентированными по винтовой линии, Шнековый транспортер 19 свободно сидит на буровой штанге18 и долоте 25.О Оборудование работает с,азом. Падение груза 14 производит поворот вращателя 1 б, который через храповой механизм 17 и буровую штангу 18 передает крутящий момент на долото 25.При соприкосновении с траверсой 10 груз 14 производит удар, который траверса передает через буровую штангу 18 на долото 25. Выбуренный материал...
