Устройство для выявления ошибок положения импульсов

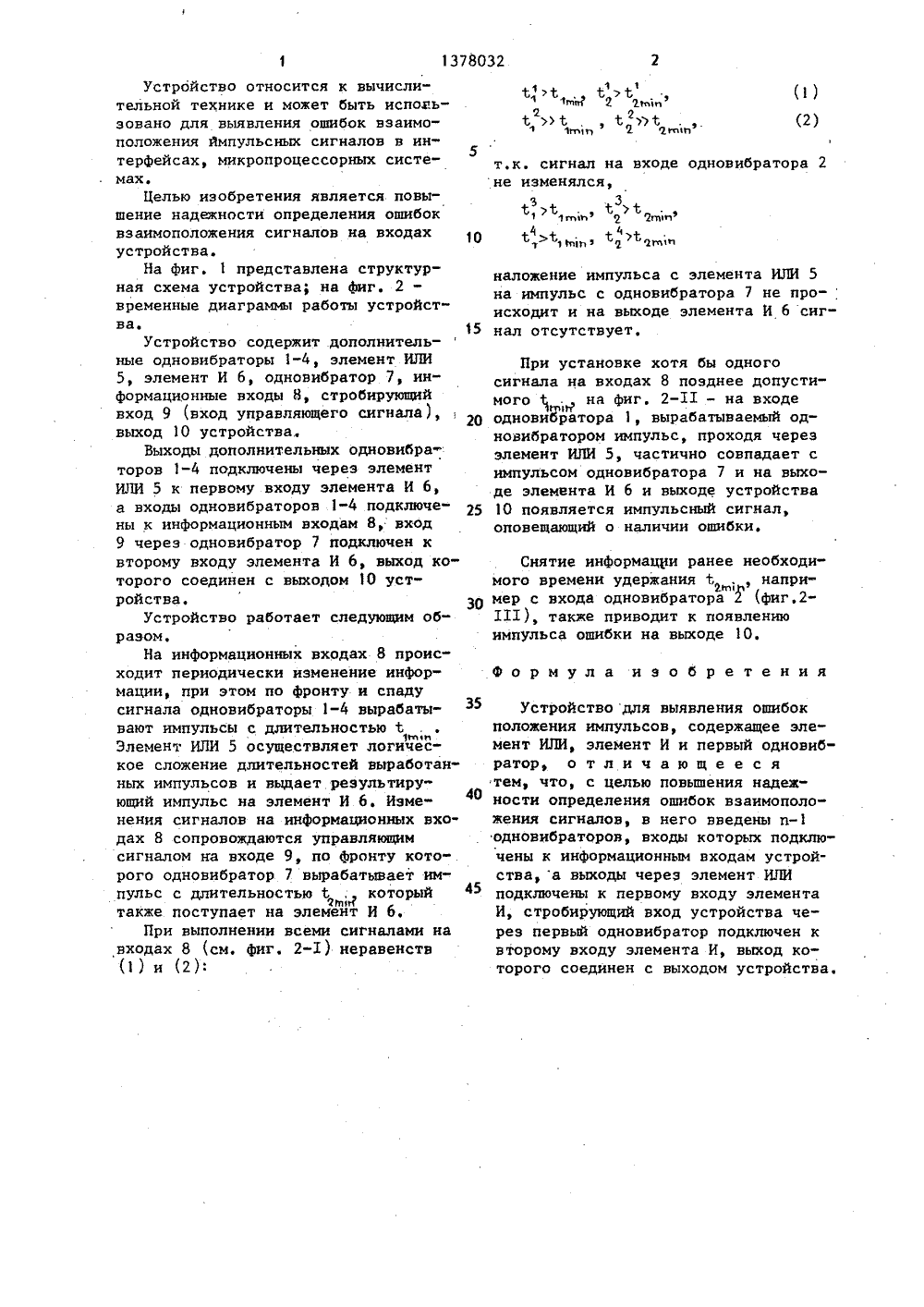

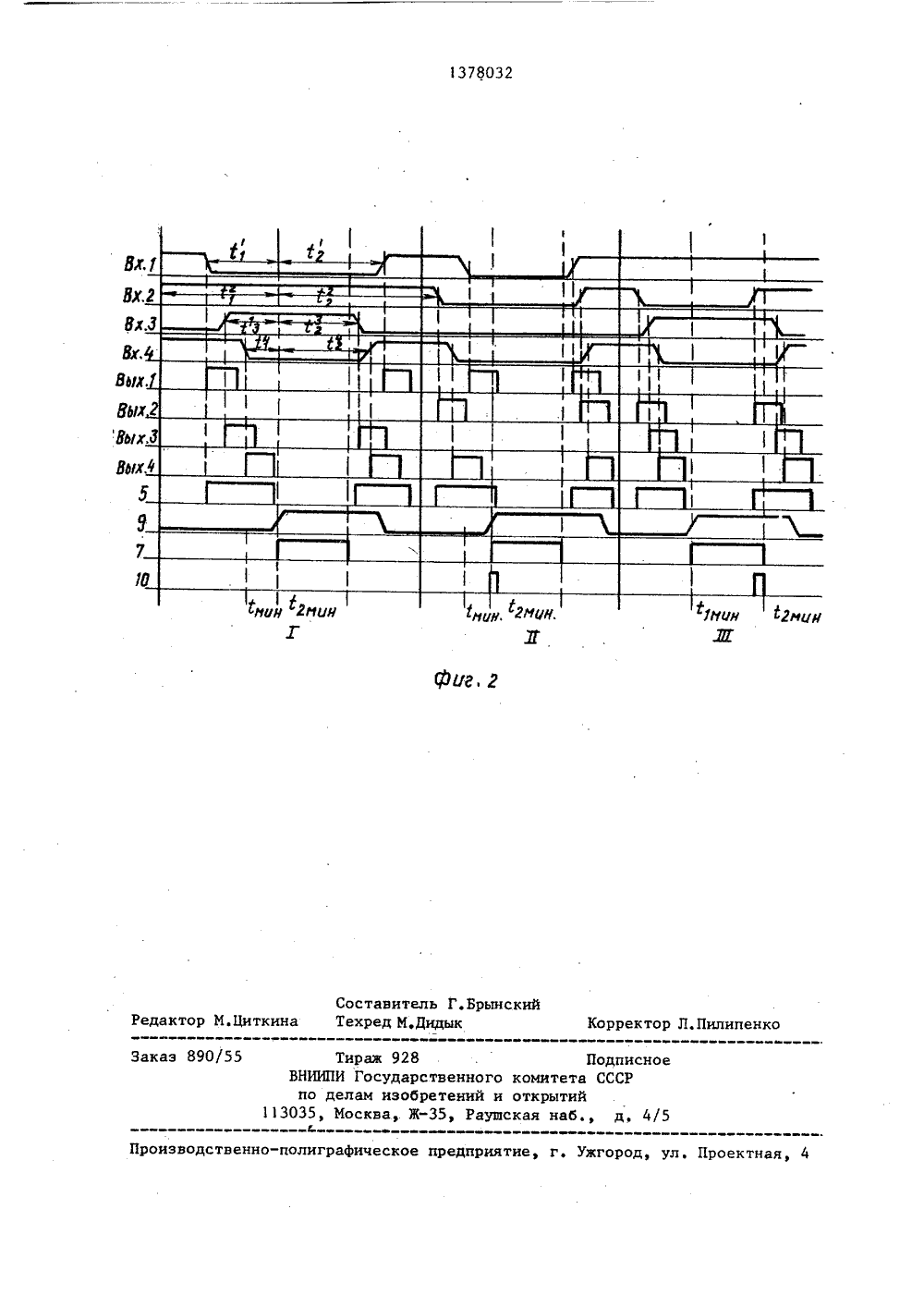

(51 4 ВЕННЫЙ КОМИТЕТ ССС ИЗОБРЕТЕНИЙ И ОТКРЫ ГОСУД АРСПО ДЕЛ ВСЕС.)(-ОПИСАНИЕ ИЭОБРЕТ ИЯ(56 ) Авторское свидетельство СССР У 1045373, кл. Н 03 К 5/09, 1981.Авторское свидетельство СССР У 1064445, кл. Н 03 К 5/19, 1982, (54 ) УСТРОЙСТВО ДЛЯ ВЫЯВЛЕНИЯ ОШИБОК ПОЛОЖЕНИЯ ИМПУЛЬСОВ(57 ) Изобретение относится к вычислительной технике и может быть использовано для выявления ошибок взаимоположения импульсных сигналов в интерфейсах и микропроцессорных системах. Целью изобретения является повышение надежности определения ошибок взаимоположения сигналов на выходах устройства, Для достижения этой цели в устройство дополнительно введены (и1 одновибраторов 1-4. Кромегого, устройство содержит элементИЛИ 5, элемент И 6, одновибратор 7,информационные входы 8, стробирующийвход 9 (вход управляющего сигнала),выход 10 устройства. На информационных входах 8 происходит периодическое изменение информации. ЭлементИЛИ 5 осуществляет логическое сложение длительностей выработанных импульсов и вьщает результирующий импульс на элемент И 6. Изменение сигналов на входах 8 сопровождается управляющим сигналом на входе 9, пофронту которого одновибратор 7 вырабатывает импульс, который также поступает на элемент И 6. При наличииошибки на выходе элемента И 6 и навыходе 1 О устройства появляется сигнал, указывающий о появлении ошибки.2 ил.Устройство относится к вычислительной технике и может быть испожьзовано для выявления ошибок взаимоположения ймпульсных сигналов в интерфейсах, микропроцессорных системах.Целью изобретения является повышение надежности определения ошибоквзаимоположения сигналов на входахустройства.На фиг. 1 представлена структурная схема устройства; на фиг. 2 -временные диаграммы работы устройства.Устройство содержит дополнительные одновибраторы 1-4, элемент ИЛИ5, элемент И 6, одновибратор 7, информационные входы 8, стробирующийвход 9 (вход управляющего сигнала),выход 10 устройства,Выходы дополнительных одновибраторов 1-4 подключены через элементИЛИ 5 к первому входу элемента И 6,а входы одновибраторов 1-4 подключены к информационным входам 8, вход9 через одновибратор 7 подключен квторому входу элемента И 6, выход которого соединен с выходом 1 О устройства.Устройство работает следующим образом.На информационных входах 8 происходит периодически изменение информации, при этом по фронту и спадусигнала одновибраторы 1-4 вырабатывают импульсы с длительностью 1е юЭлемент ИЛИ 5 осуществляет логическое сложение длительностей выработанных импульсов и выдает результирующий импульс на элемент И 6. Изменения сигналов на информационных входах 8 сопровождаются управляющимсигналом на входе 9, по фронту которого одновибратор 7 вырабатывает импульс с длительностью 1 , которыйзппптакже поступает на элемент И 6.При выполнении всеми сигналами навходах 8 (см. фиг. 2-1) неравенств)1, 1 Я 11 тц т 2 7 фт 111 5 т.к. сигнал на входе одновибратора 2не изменялся,з)1 гоИз фЪПЩф 10 При установке хотя бы одногосигнала на входах 8 позднее допустимого Ф . на фиг. 2-11 - на входеЪч20 одновйбратора 1, вырабатываемый одновибратором импульс, проходя черезэлемент ИЛИ 5, частично совпадает симпульсом одновибратора 7 и на выходе элемента И 6 и выходе устройства 25 10 появляется импульсный сигнал,оповещающий о наличии ошибки. Снятие информации ранее необходимого времени удержания 1напри мер с входа одновибратора 2 (фиг,2111), также приводит к появлению импульса ошибки на выходе 10. Формула изобретения Устройство для выявления ошибокположения импульсов, содержащее элемент ИЛИ, элемент И и первый одновибратор, о т л и ч а ю щ е е с я 40тем, что, с целью повышения надежности определения ошибок взаимоположения сигналов, в него введены п одновибраторов, входы которых подключены к информационным входам устройства, а выходы через элемент ИЛИподключены к первому входу элементаИ, стробирующий вход устройства через первый одновибратор подключен квторому входу элемента И, выход которого соединен с выходом устройства. наложение импульса с элемента ИЛИ 5 на импульс с одновибратора 7 не про-исходит и на выходе элемента И 6 сиг 15 нал отсутствует3378032 уу ГЩ//,Ю Редактор М.Цитк Тираж 928ИИПИ Государственног о делам изобретений 5, Москва, Ж, Рауш акаэ 890 5 Подписиомитета СССРткрытийая наб., д. 4/ 13 Проектная,Вк Вх ВХ й( Зих УЫХ Йи Вд(Х Составитель Г.БрынскийТехред М.Дидык Корректор Л.Пилипен иэводственно-полиграФическое предприятие, г. Ужгор
