Формирователь импульсов

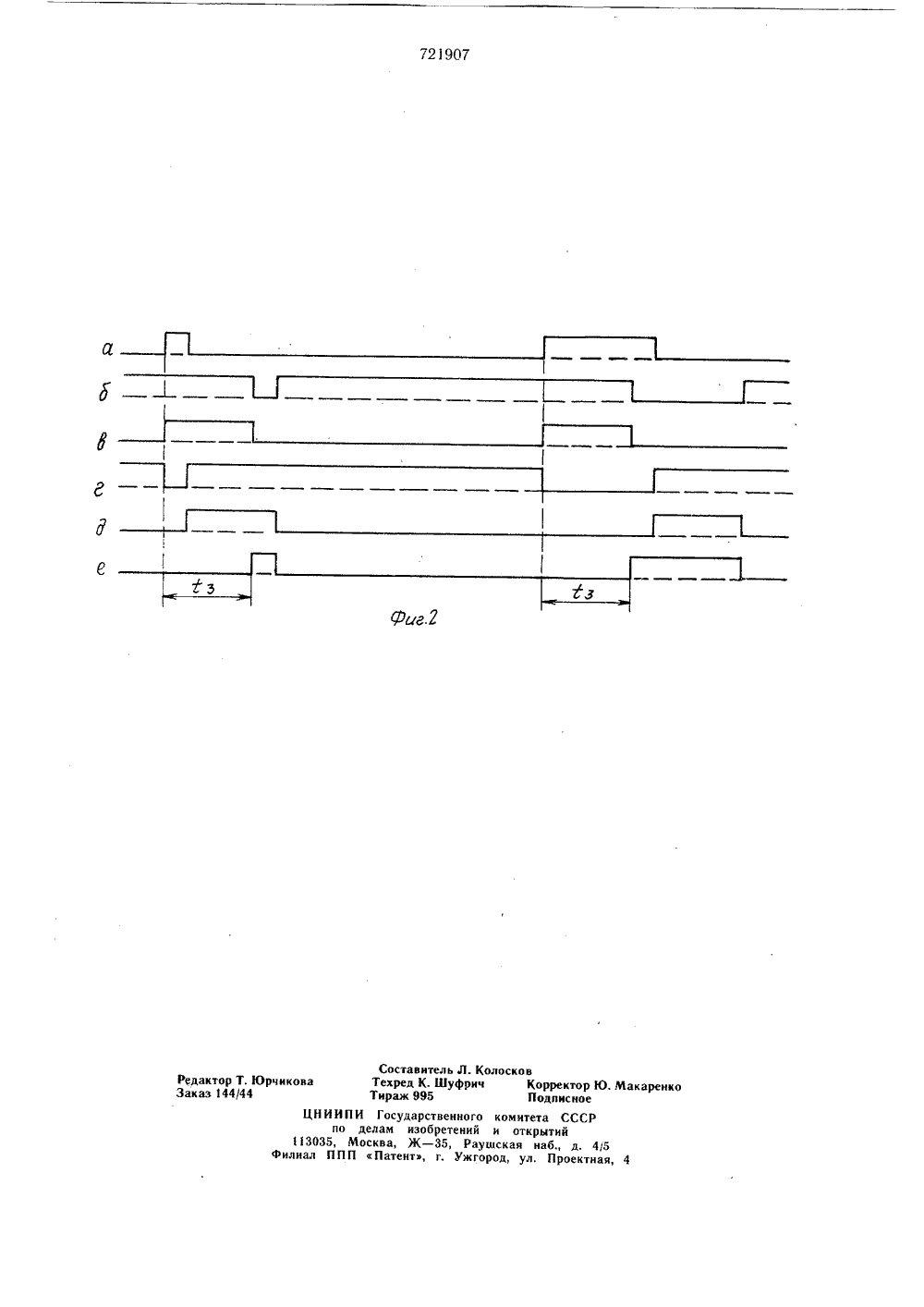

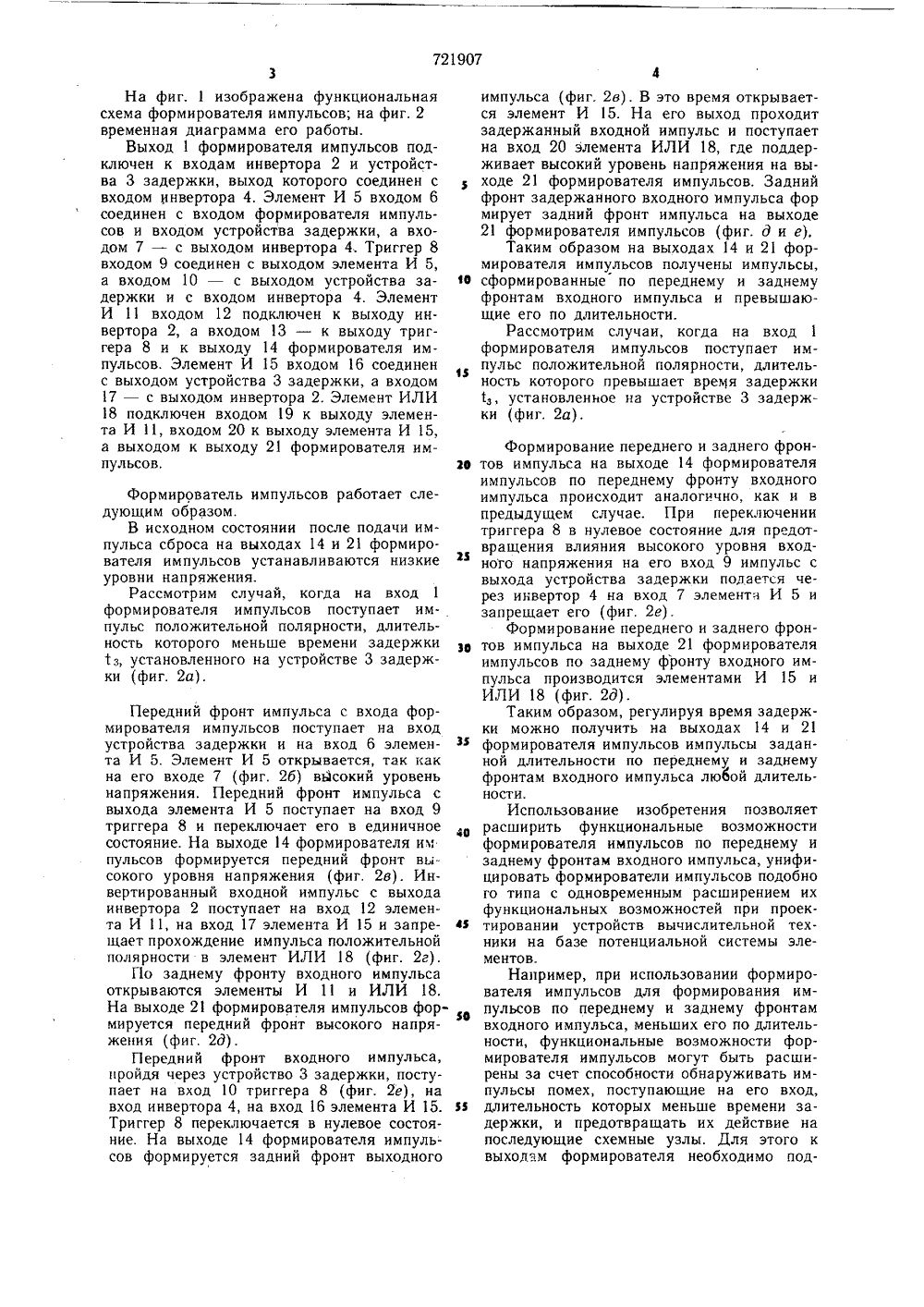

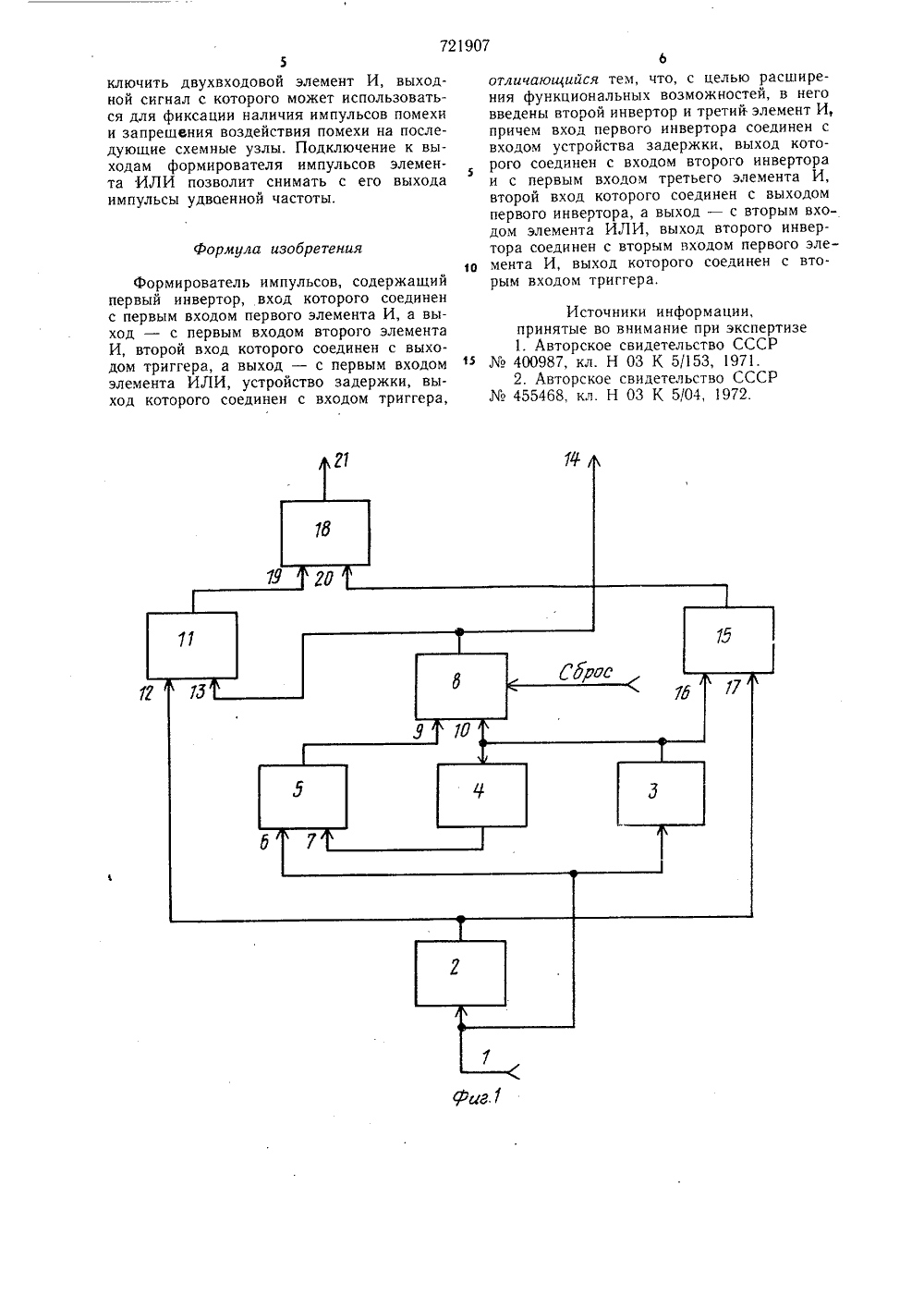

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 111 721907Опубликовано 15.03.80. Бюллетень1 ОДата опубликования описания 25.03.80по делам изобретений и открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к области вычислительной техники и может быть использовано в цифровых вычислительных и управляющих устройствах.Известны формирователи импульсов, содержащие элементы ИЛИ - НЕ, инвертор,триггер 1,Недостатками известных формирователей импульсов являются сложность схемы иневозможность формировать импульсы попереднему и заднему фронтам входного импульса, превышающие его по длительности.Ближайшим по технической сущности кизобретению является формирователь импульсов по переднему и заднему фронтамвходного импульса, содержащий первый инвертор, вход которого соединен с первымвходом первого элемента И, а выходс первым входом второго элемента И, второй вход которого соединен с выходом триггера, а выход - с первым входом элементаИЛИ, устройство задержки, выход которогосоединен с одним входом триггера 2.Недостатком такого формирователя импульсов является невозможность формировать импульсы по переднему и заднему фронтам входного импульса, превышающие егопо длительности. Целью изобретения является расширение функциональных возможностей формирователя импульсов.Поставленная цель достигается тем, чтов формирователь импульсов, содержащий первый инвертор, вход которого соединен с первым входом первого элемента И, а вытоход - с первым входом второго элемента И, второй вход которого соединен с выходом, триггера, а выход - с первым входом элемента ИЛИ, устройство задержки, выход которого соединен с входом триггера, введены второй инвертор и третий элемент И.1 Б Причем вход первого инвертора соединен свходом устройства задержки, выход которого соединен с входом второго инвертора и с первым входом третьего элемента И, второй вход последнего соединен с выходом первого инвертора, а выход - с вторым входом элемента ИЛИ, выход второго инвертора подключен к второму входу первого элемента И, выход которого соединен с вторым входом триггера.На фиг. 1 изображена функциональная схема формирователя импульсов; на фиг. 2 временная диаграмма его работы.Выход 1 формирователя импульсов подключен к входам инвертора 2 и устройства 3 задержки, выход которого соединен с входом инвертора 4. Элемент И 5 входом 6 соединен с входом формирователя импульсов и входом устройства задержки, а входом 7 - с выходом инвертора 4. Триггер 8 входом 9 соединен с выходом элемента И 5, а входом 10 - с выходом устройства задержки и с входом инвертора 4. Элемент И 11 входом 12 подключен к выходу инвертора 2, а входом 13 - к выходу триггера 8 и к выходу 14 формирователя импульсов. Элемент И 15 входом 16 соединен с выходом устройства 3 задержки, а входом 17 - с выходом инвертора 2. Элемент ИЛИ 18 подключен входом 19 к выходу элемента И 11, входом 20 к выходу элемента И 15, а выходом к выходу 21 формирователя импульсов,Формирователь импульсов работает следующим образом.В исходном состоянии после подачи импульса сброса на выходах 14 и 21 формирователя импульсов устанавливаются низкие уровни напряжения.Рассмотрим случай, когда на вход 1 формирователя импульсов поступает импульс положительной полярности, длительность которого меньше времени задержки 1 з, установленного на устройстве 3 задержки (фиг, 2 а).Передний фронт импульса с входа формирователя импульсов поступает на вход устройства задержки и на вход 6 элемента И 5. Элемент И 5 открывается, так как на его входе 7 (фиг. 2 б) высокий уровень напряжения. Передний фронт импульса с выхода элемента И 5 поступает на вход 9 триггера 8 и переключает его в единичное состояние. На выходе 14 формирователя им пульсов формируется передний фронт высокого уровня напряжения (фиг. 2 в), Инвертированный входной импульс с выхода инвертора 2 поступает на вход 12 элемента И 11, на вход 17 элемента И 15 и запрещает прохождение импульса положительной полярности в элемент ИЛИ 18 (фиг. 2 г).По заднему фронту входного импульса открываются элементы И 11 и ИЛИ 18.На выходе 21 формирователя импульсов формируется передний фронт высокого напряжения (фиг, 2 д).Передний фронт входного импульса, пройдя через устройство 3 задержки, поступает на вход 10 триггера 8 (фиг. 2 е), на вход инвертора 4, на вход 16 элемента И 15.Триггер 8 переключается в нулевое состояние. На выходе 14 формирователя импульсов формируется задний фронт выходного31 Е13 импульса (фиг. 2 в). В это время открывается элемент И 15, На его выход проходит задержанный входной импульс и поступает на вход 20 элемента ИЛИ 18, где поддерживает высокий уровень напряжения на выходе 21 формирователя импульсов. Задний фронт задержанного входного импульса фор мирует задний фронт импульса на выходе 21 формирователя импульсов (фиг. д и е).Таким образом на выходах 14 и 21 формирователя импульсов получены импульсы, сформированные по переднему и заднему фронтам входного импульса и превышающие его по длительности.Рассмотрим случаи, когда на вход 1 формирователя импульсов поступает импульс положительной полярности, длительность которого превышает время задержки 1, установленное на устройстве 3 задержки (фиг. 2 а). Формирование переднего и заднего фрон 2 ф тов импульса на выходе 14 формирователяимпульсов по переднему фронту входного импульса происходит аналогично, как и в предыдущем случае. При переключении триггера 8 в нулевое состояние для предотвращения влияния высокого уровня входного напряжения на его вход 9 импульс с выхода устройства задержки подается через инвертор 4 на вход 7 элемента И 5 и запрещает его (фиг. 2 е).Формирование переднего и заднего фронзф тов импульса на выходе 21 формирователяимпульсов по заднему фронту входного импульса производится элементами И 15 и ИЛИ 18 (фиг. 2 д).Таким образом, регулируя время задержки можно получить на выходах 14 и 21 формирователя импульсов импульсы заданной длительности по переднему и заднему фронтам входного импульса любой длительности.Использование изобретения позволяетрасширить функциональные возможности формирователя импульсов по переднему и заднему фронтам входного импульса, унифицировать формирователи импульсов подобно го типа с одновременным расширением их функциональных возможностей при проек З ти ров а ни и устройств вычислительной техники на базе потенциальной системы элементов.Например, при использовании формирователя импульсов для формирования импульсов по переднему и заднему фронтам входного импульса, меньших его по длительности, функциональные возможности формирователя импульсов могут быть расширены за счет способности обнаруживать импульсы помех, поступающие на его вход, я длительность которых меньше времени задержки, и предотвращать их действие на последующие схемные узлы. Для этого к выходам формирователя необходимо под 7219075ключить двухвходовой элемент И, выходной сигнал с которого может использоваться для фиксации наличия импульсов помехи и запрещения воздействия помехи на последующие схемные узлы. Подключение к выходам формирователя импульсов элемента ИЛИ позволит снимать с его выхода импульсы удвоенной частоты.Формула изобретенияФормирователь импульсов, содержащий первый инвертор, вход которого соединен с первым входом первого элемента И, а выход - с первым входом второго элемента И, второй вход которого соединен с выходом триггера, а выход - с первым входом элемента ИЛИ, устройство задержки, выход которого соединен с входом триггера,отличающийся тем, что, с целью расширения функциональных возможностей, в него введены второй инвертор и третий элемент И, причем вход первого инвертора соединен с входом устройства задержки, выход которого соединен с входом второго инвертора 5и с первым входом третьего элемента И, второй вход которого соединен с выходом первого инвертора, а выход - с вторым входом элемента ИЛИ, выход второго инвертора соединен с вторым входом первого эле О мента И, выход которого соединен с вторым входом триггера.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 400987, кл. Н 03 К 5/153, 1971.2. Авторское свидетельство СССРМо 455468, кл. Н 03 К 5(04, 1972.СоставительТехред К, Шу Тираж 995 ИИ ПИ Государствен по делам изобрете 5, Москва, Ж - 35, П П П Патент, г. Л. Колосковфрич Корректор Ю. МакаренПодписноеного комитета СССРний и открытийРаущская наб., д. 4(5Ужгород, ул, Проектная, 4
