Станок для групповой доводки желобов колец подшипников качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 136205
Авторы: Каретин, Кожевников, Фролов
Текст

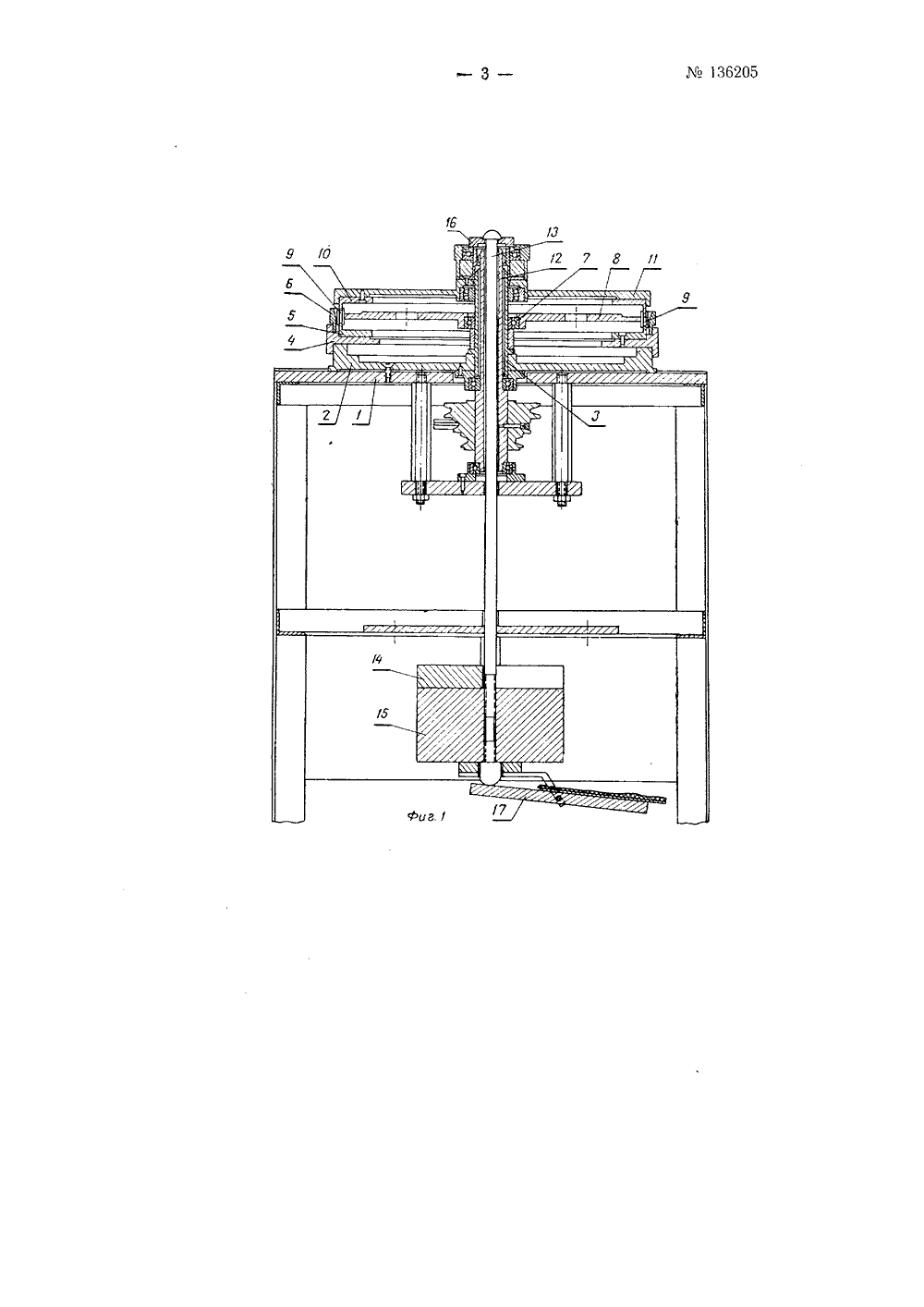

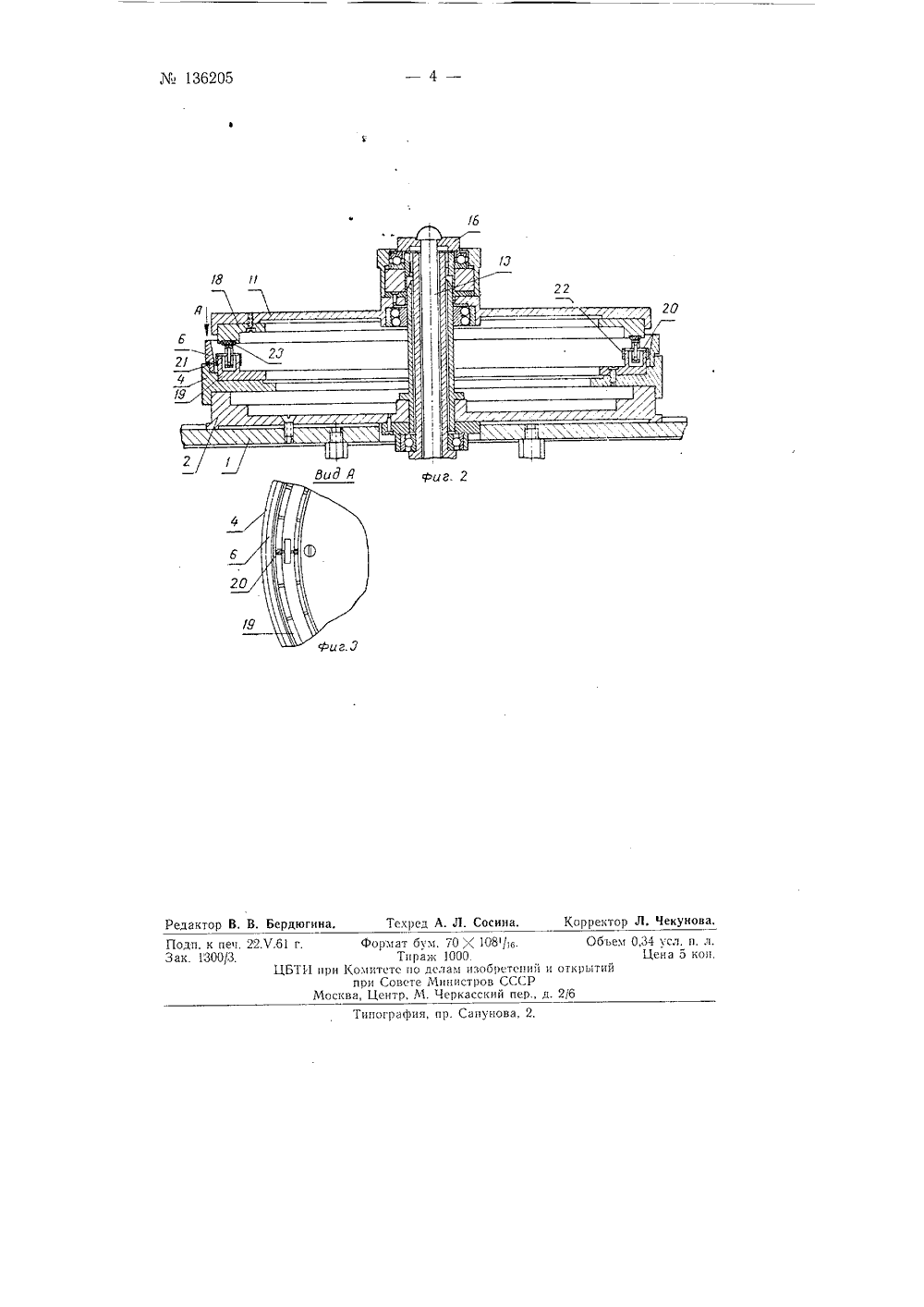

ПИСАНИЕ ИЗО КОМ К А Подписная группа Л 24 М, А, Каретин, А. В. фролов и А, Е, КожевникоТАНОК ДЛЯ ГРУППОВОЙ ДОВОДКИ ЖЕЛО КОЛЕЦ ПОДШИПНИКОВ КАЧЕНИЯ явлено 16 мая 1960 г. за М 667001125 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Ьоллетсне изобретений Ха 4 за 1961 г.повой доводки желобов кол жестким притирсм, получа 1 одшипни 1 м в ащеИзвестен станок для груп ец пков качения общим кольцевым ОЩ 1 Р ние вокруг вертикальной оси.В предлагаемом станке, в отличие от известного, применен второй общий кольцевой жесткий притир, расположенньш с другой стороны сепаратора с обрабатываемыми кольцами и служащий для них опорой при передаче рабочей нагрузки на первый кольцевой прптир, Применение второго общего кольцевого жесткого притира обеспечивает требуемую точность доводки профиля желобов внутренних колец подшипников качения.Для доводки же профиля желобов наружных колец подшипников качения в видоизмененном станке вместо кольцевых притиров применены две кольцевые державки, из которых одна (нижняя) несет свободно вращающиеся притирочные диски, а другая (верхняя) снабжена резиновым кольцом для передачи рабочей нагрузки на обрабатываемые кольца.На фиг. 1 изображена схема станка с двумя кольцевыми притирами; на фиг. 2 - схема станка с двумя кольцевыми державками; на фиг. 3 - кольцевая державка (нижняя), вид по стрелке А на фиг. 2,На верхней плите 1 станка закреплено основание 2 узла доводки с центрирующей полой осью 3. На основании 2 концентрично установлены планшайба 4 с прикрепленным к нсй кольцевым жестким притиром 5 и кольцо-обечайка 6, На ось 3 надет подшипник 7, несущий сепаратор 8, в пазы которого помещают обрабатываемые внутренние кольца 9 подшипников качения. С другой стороны сепаратора 8 размещен второй общий кольцевой жесткий притир 1 О, закрепленный в планшайбе 11. Кольца 9 своими желобами опираются на нижний притир 5; сверху на кольца 9 опирается верхний притир 10; рабочие профили притиров соответствуют профилям желобов отрабатываемых колец. Вращение верхней планшайбе 11 передается через шпоночное соединение от полого вала 1,19136205 иг. Редактор В. В. Бердюгина. Техред А. Л. Сосина. Корректор Л. Чекунова. 2/6 Типография, пр. Сапунова, 2 Подп. к печ. 22 Хб 13 ак. 130%3.ЦБ г. Формат бум. 70 К Тираж 1000. Т 11 при Комитете по делам из при Совете Министр Москва, Центр, М. Черкасс
СмотретьЗаявка
667001, 16.05.1960
Каретин М. А, Кожевников А. Е, Фролов А. В
МПК / Метки
МПК: B24B 19/06
Метки: групповой, доводки, желобов, качения, колец, подшипников, станок
Опубликовано: 01.01.1961
