Нетканый фильтровальный материал

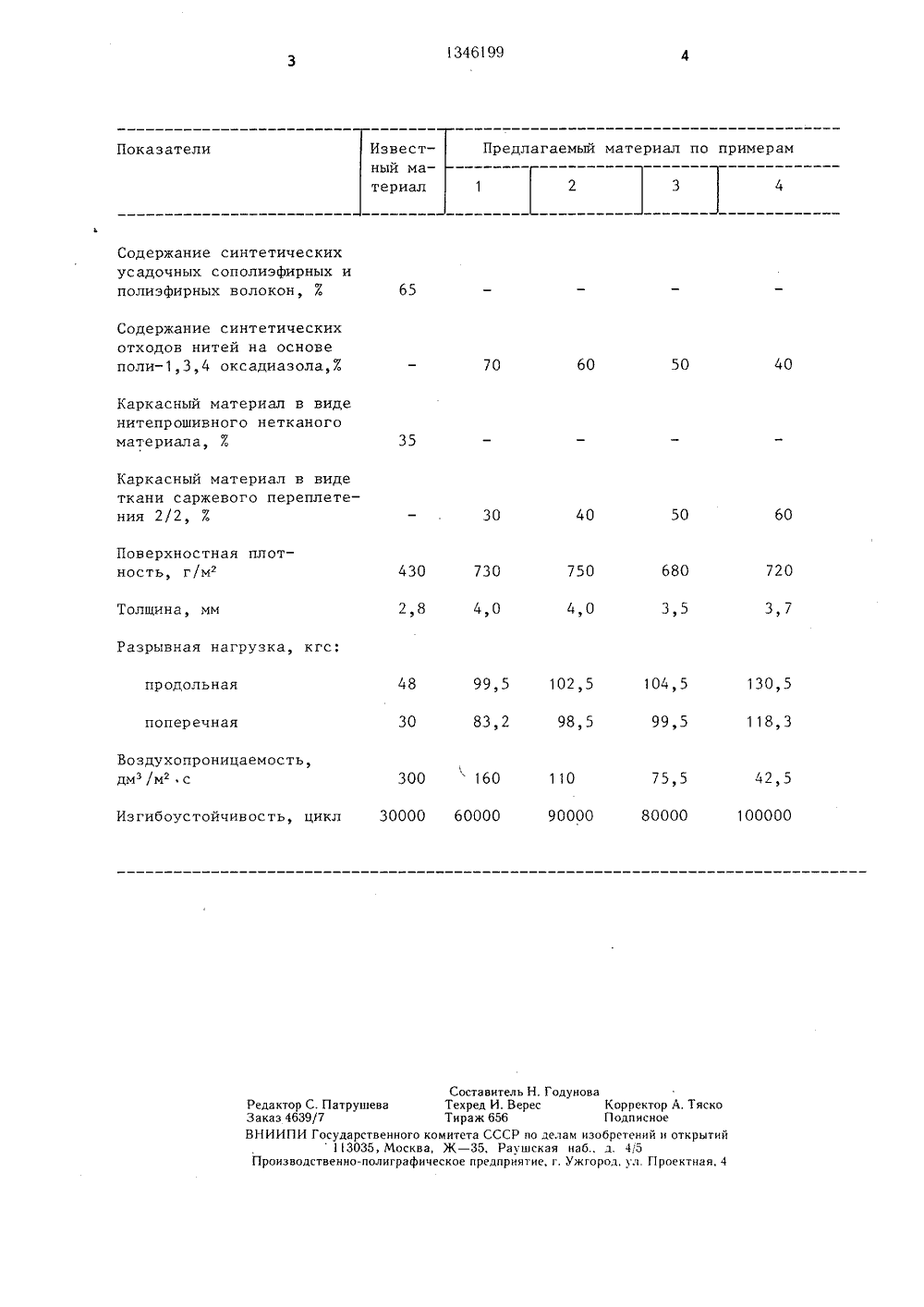

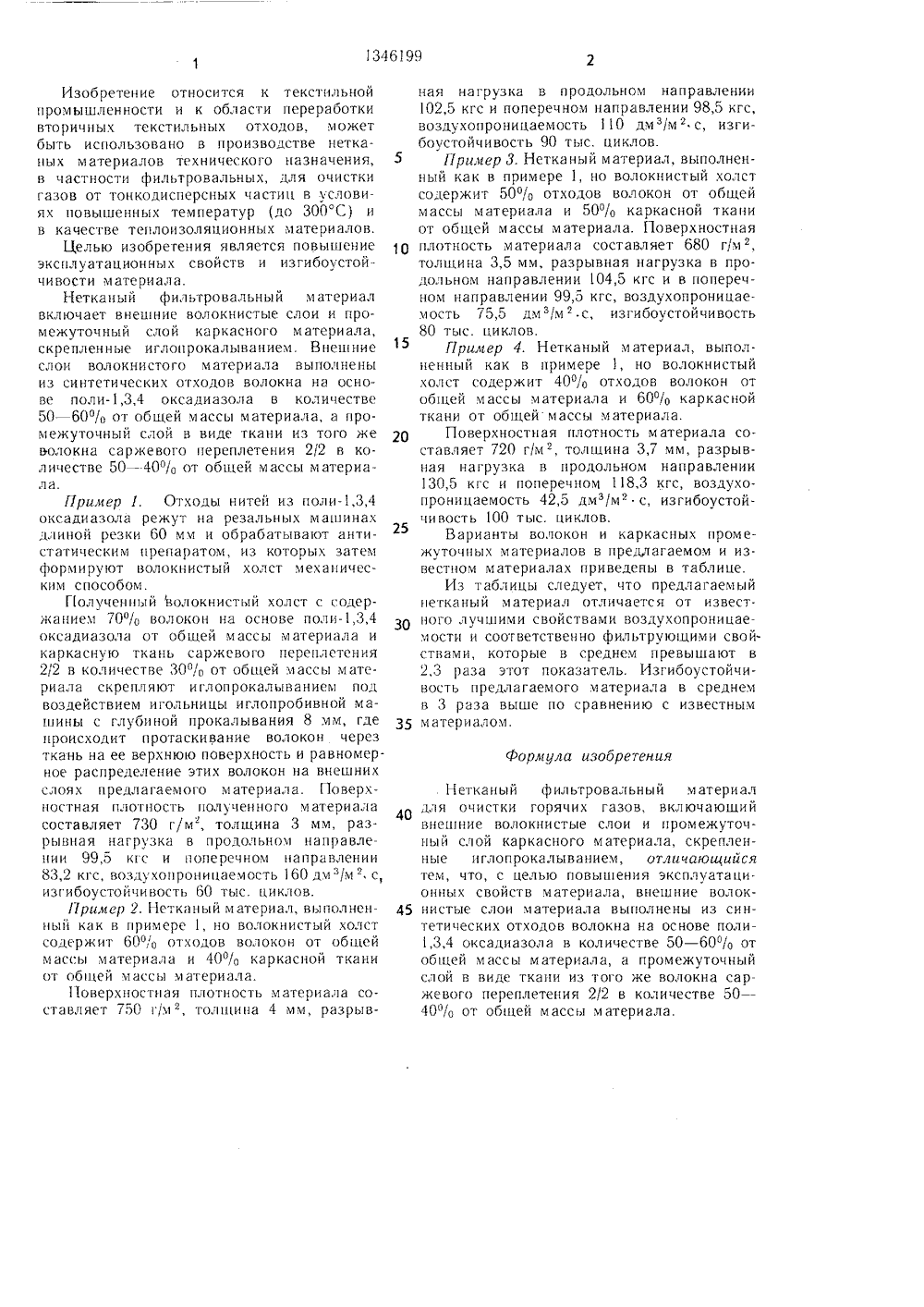

(19) (11) Р 39/1 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУфЮс ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Всесоюзный проектно-конструкторскийи технологический институт вторичных ресурсов Госснаба СССР(57) Нетканый фильтровал ьный материалотносится к материалам технического назначения, используемых для очистки газов от тонкодисперсных частиц при повышенных температурах (до 300 С). Цель изобретения - повышение фильтрующих свойств и изгибоустойчивости материала. Нетканый фильтровальный материал состоит из отходов синтетических нитей и ткани саржевого переплетения 2/2 на основе поли,3,4 оксадиазола, скрепленных иглопрокалыванием. Он содержит внешние слои, выполненные из синтетических отходов на основе поли,3,4 оксадиазола в количестве 50 - 60% от общей массы материала, а промежуточный слой - в виде ткани саржевого переплетения 2/2 из того же волокна в количестве 50 - 40% от общей массы материала. 1 табл.Изобретение относится к текстильной промышленности и к области переработки вторичных текстильных отходов, может быть использовано в производстве нетканых материалов технического назначения, в частности фильтровальных, для очистки газов от тонкодисперсных частиц в условиях повышенных температур (до 300 С) и в качестве теплоизоляционных материалов.Целью изобретения является повышение эксплуатационных свойств и изгибоустойчивости материала.Нетканый фильтровальный м атериал включает внешние волокнистые слои и промежуточный слой каркасного материала, скрепленные иглопрокалыванием. Внешние слои волокнистого материала выполнены из синтетических отходов волокна на основе поли,3,4 оксадиазола в количестве 50 - 60/о от общей массы материала, а промежуточный слой в виде ткани из того же волокна саржевого переплетения 2/2 в количестве 50 - 400/о от общей массы материала.Пример 1. Отходы нитей из поли,3,4 оксадиазола режут на резальных машинах длиной резки 60 мм и обрабатывают антистатическим препаратом, из которых затем формируют волокнистый холст механическим способом.Полученный волокнистый холст с содержанием 70/о волокон на основе поли-,3,4 оксадиазола от обшей массы материала и каркасную ткань саржевого переплетения 2/2 в количестве 30/о от общей массы материала скрепляют иглопрокалыванием под воздействием игольницы иглопробивной машины с глубиной прокалывания 8 мм, где происходит протаскивание волокон через ткань на ее верхнюю поверхность и равномерное распределение этих волокон на внешних слоях предлагаемого материала. Поверхостная плотность полученного материала составляет 730 г/м", толщина 3 мм, разрывная нагрузка в продольном направлении 99 5 кгс и поперечном направлении 83,2 кгс, возду хоп р он и наем ость 160 дм "/м -, с, изгибоустойчивость 60 тыс. циклов.Пример 2. Нетка и ый м атериал, вы пол ненный как в примере 1, но волокнистый холст содержит 60 О/о отходов волокон от общей массы материала и 40 О/о каркасной ткани от общей массы материала.Поверхностная плотность материала составляет 750 г/м, толщина 4 мм, разрывная нагрузка в продольном направлении 102,5 кгс и поперечном направлении 98,5 кгс, воздухопроницаемость 110 дм/м с, изгибоустойчивость 90 тыс. циклов.Пример 3. Нетканый материал, выполненный как в примере 1, но волокнистый холст содержит 50/о отходов волокон от общей массы материала и 50/, каркасной ткани от обшей массы материала. Поверхностная плотность материала составляет 680 г/м, толщина 3,5 мм, разрывная нагрузка в продольном направлении 104,5 кгс и в поперечном направлении 99,5 кгс, воздухопроницаемость 75,5 дм /мс, изгибоустойчивость 80 тыс. циклов.15 Пример 4. Нетка ый матерна., выполненный как в примере 1, но волокнистый холст содержит 40/о отходов волокон от общей массы материала и 600/о каркасной ткани от общеймассы материала.20 Поверхностная плотность материала составляет 720 г/м 2, толщина 3,7 мм, разрывная нагрузка в продольном направлении 130,5 кгс и поперечном 118,3 кгс, воздухопроницаемость 42,5 дм/м с, изгибоустойчивость 100 тыс. циклов.Варианты волокон и каркасных промежуточных материалов в предЛагаемом и известном материалах приведены в таблице.Из таблицы следует, что предлагаемыйнетканый материал отличается от известного лучшими свойствами воздухопроницаемости и соответственно фильтрующими свойствами, которые в среднем превышают в 2,3 раза этот показатель. Изгибоустойчивость предлагаемого материала в среднем в 3 раза выше по сравнению с известным 35 материалом.Формула изобретенияНетканый фильтровальный материал 4 О для очистки горячих газов, включающийвнешние волокнистые слои и промежуточный слой каркасного материала, скрепленные иглопрокалыванием, отличающийся тем, что, с целью повышения эксплуатационных свойств материала, внешние волок нистые слои материала выполнены из синтетических отходов волокна на основе поли,3,4 оксадиазола в количестве 50 - 60/о от общей массы материала, а промежуточный слой в виде ткани из того же волокна саржевого переплетения 2/2 в количестве 50 - 40% от общей массы материала.1346199 Предлагаемый материал по примерам Показатели 40 50 60 70 35 50 60 40 30 Поверхностная плот -ность, г/м 680 720 430 730 2,8 4,0 750 3,7 3,5 4,0 Толщина, мм Разрывная нагрузка, кгс: 104,5 48 99,5 102,5 продольная 99,5 83,2 30 98,5 поперечная Воздухопроницаемость,дмз /м 2 300 160 110 75,5 42,5 90000 80000 100000 Изгибоустойчивость, цикл 30000 60000 Составитель Н, ГодуноваРедактор С. Патрушева Техред И. Верес Корректор А. ТяскоЗаказ 4639/7 Тираж 656 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Содержание синтетическихусадочных сополиэфирных иполиэфирных волокон, Е Содержание синтетическихотходов нитей на основеполи,3,4 оксадиазола,Е Каркасный материал в виденитепрошивного нетканогоматериала, 7 Каркасный материал в видеткани саржевого переплете -ния 2/2, Е Известный материал 1 130,5 118,3
