Устройство для контроля контактирования микросхемы в разъеме программатора

ZIP архив

Текст

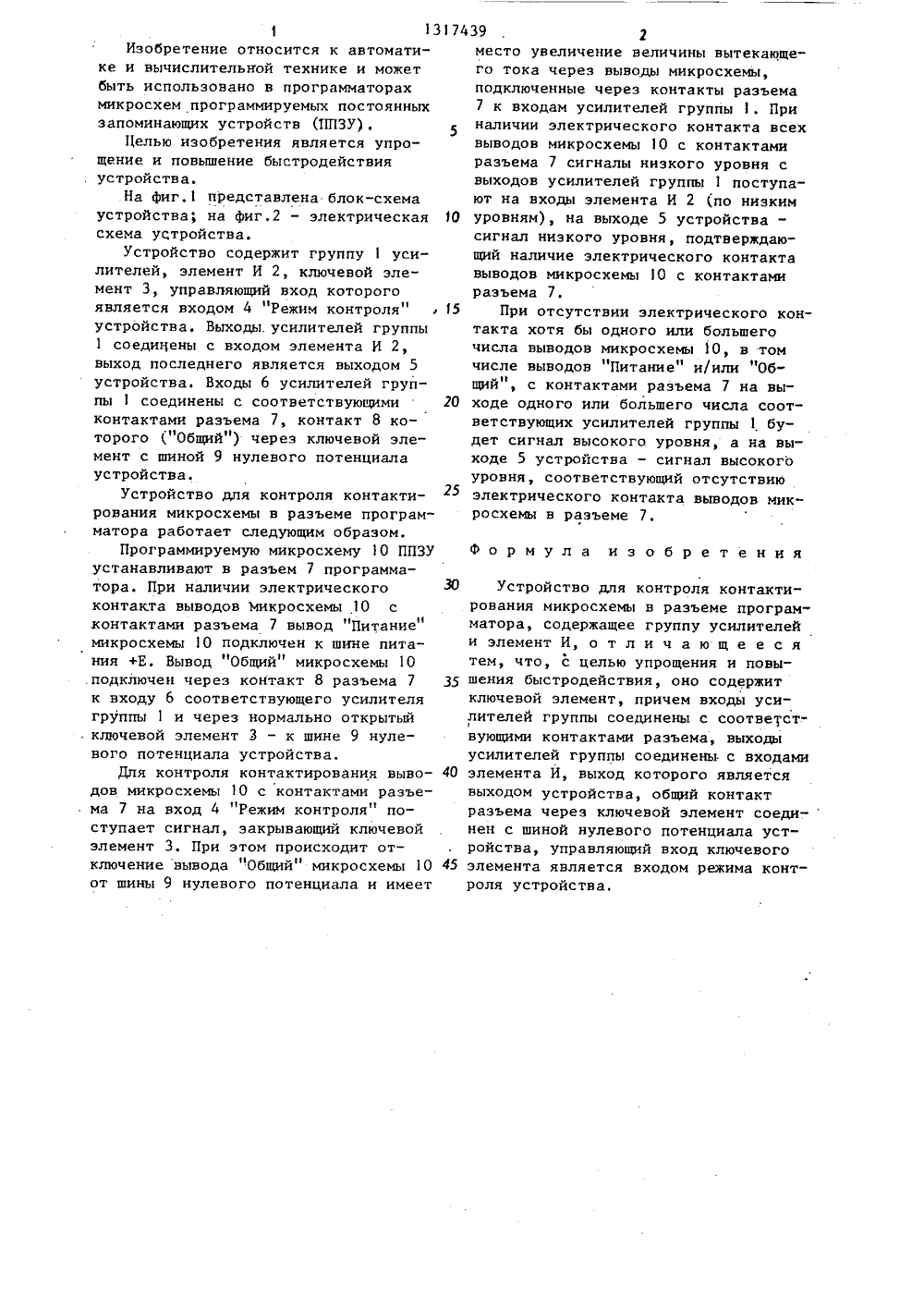

СООЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 9) ( ф, с САНИ К СС 97 СССР1982. ЛЯ КОЙ- АЗЪЕМЕ тома ограм уемых+ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ СКОМУ СВИДЕТЕЛЬСТ(71),Киевский завод электронных вычислительных и управляющих машин(54) УСТРОЙСТВО ДЛЯ КОНТРО(57) Изобретение относится4 ктике и вычислительной техниможет быть использовано в пматорах микросхем программи ЕТЕНИЯ ,цВ%р ь ь.: постоянных запоминающих устройств.Целью изобретения является упрощениеи повышение быстродействия устройства; Устройство содержит группу усилителей, элемент И 2, ключевой элемент 3. При наличии электрическогоконтакта всех выводов микросхемы сконтактами разъема на выходе элемента И 2 будет сигнал низкого уровня,подтверждающий наличие электрического контакта выводов микросхемы.При отсутствии электрического контакта хотя бы одного или большегочисла выводов микросхемы, в том числе выводов "Питание" и/или "Общий",с контактами разъема на выходе одно.го или большего числа соответствующиусилителей 1 будет сигнал высокогоуровня и на выходе элемента И будетсигнал высокого уровня, соответст-вующий отсутствию электрического контакта выводов микросхемы в разъеме.2 ил,1 13Изобретение относится к автоматике и вычислительной технике и можетбыть использовано в программаторахмикросхем программируемых постоянныхзапоминающих устройств (ППЗУ).Целью изобретения является упрощение и повышение быстродействия . устройства.На фиг, представлена блок-схемаустройства; на фиг.2 - электрическаясхема устройства.Устройство содержит группу 1 усилителей, элемент И 2, ключевой элемент 3, управляющий вход которого является входом 4 "Режим контроля" устройства. Выходы. усилителей группы1 соединены с входом элемента И 2, выход последнего является выходом 5 устройства, Входы 6 усилителей группы 1 соединены с соответствующими контактами разъема 7, контакт 8 которого (" Общий" ) через ключевой элемент с шиной 9 нулевого потенциала устройства.Устройство для контроля контактирования микросхемы в разъеме программатора работает следующим образом.Программируемую микросхему 1 О ППЗУ устанавливают в разъем 7 программатора. При наличии электрического контакта выводов микросхемы 10 с контактами разъема 7 вывод "Питаниемикросхемы 10 подключен к шине питания +Е. Вывод "Общий" микросхемы 10 .подключен через контакт 8 разъема 7 к входу 6 соответствующего усилителя группы 1 и через нормально открытый ключевой элемент 3 - к шине 9 нулевого потенциала устройства.Для контроля контактирования выводов микросхемы 10 с контактами разъе, ма 7 на вход 4 "Режим контроля" поступает сигнал, закрывающий ключевой элемент 3, При этом происходит отключение вывода чОбщий" микросхемы 10 от шины 9 нулевого потенциала и имеет 7439 гместо увеличение величины вытекающего тока через выводы микросхемыподключенные через контакты разъема7 к входам усилителей группы . Приналичии электрического контакта всехвыводов микросхемы О с контактамиразъема 7 сигналы низкого уровня свыходов усилителей группы 1 поступают на входы элемента И 2 (по низким 10 уровням), на выходе 5 устройства -сигнал низкого уровня, подтверждающий наличие электрического контактавыводов микросхемы 10 с контактамиразъема 7.15 При отсутствии электрического контакта хотя бы одного или большегочисла выводов микросхемы 10, в томчисле выводов "Питание" и/или "Общий", с контактами разъема 7 на вы ходе одного или большего числа соответствующих усилителей группы 1 будет сигнал высокого уровня, а на выходе 5 устройства - сигнал высокогоуровня, соответствующий отсутствиюэлектрического контакта выводов микросхемы в разъеме 7.Формула изобретения30 Устройство для контроля контактирования микросхемы в разъеме программатора, содержащее группу усилителейи элемент И, о т л и ч а ю щ е е с ятем, что, с целью упрощения и повы щения быстродействия, оно содержитключевой элемент, причем входы усилителей группы соединены с соответствующими контактами разъема, выходыусилителей группы соединены с входами 40 элемента И, выход которого являетсявыходом устройства, общий контактразъема через ключевой элемент соеди-нен с шиной нулевого потенциала устройства, управляющий вход ключевого 45 элемента является входом режима контроля устройства.1317439 оставитель И.Хазоваехред В,Кадар Редактор А.Маковская орректор А.Обруч каз 242544 сно изводственно-полиграфическое предприятие, г,ужгород, ул.Проектная, 4 ВНИИПИ Гос по дела 3035, Москв

Смотреть

Заявка

3728655, 18.04.1984

КИЕВСКИЙ ЗАВОД ЭЛЕКТРОННЫХ ВЫЧИСЛИТЕЛЬНЫХ И УПРАВЛЯЮЩИХ МАШИН

ЕРШОВ ЕВГЕНИЙ ИВАНОВИЧ, ИЩЕНКО НИКОЛАЙ ВАСИЛЬЕВИЧ, ПОПОВ ВАСИЛИЙ АЛЕКСАНДРОВИЧ, СЕЛИГЕЙ АЛЕКСАНДР МИНОВИЧ, СЕМКА ВЛАДИМИР ИВАНОВИЧ, СТРЮЧЕНКО ВЛАДИМИР АРТЕМОВИЧ, ТРАПС ИОСИФ ИОНОВИЧ, ФЕДОРЕНКО АНДРЕЙ ВЛАДИМИРОВИЧ

МПК / Метки

МПК: G06F 11/00

Метки: контактирования, микросхемы, программатора, разъеме

Опубликовано: 15.06.1987
