Генератор импульсов

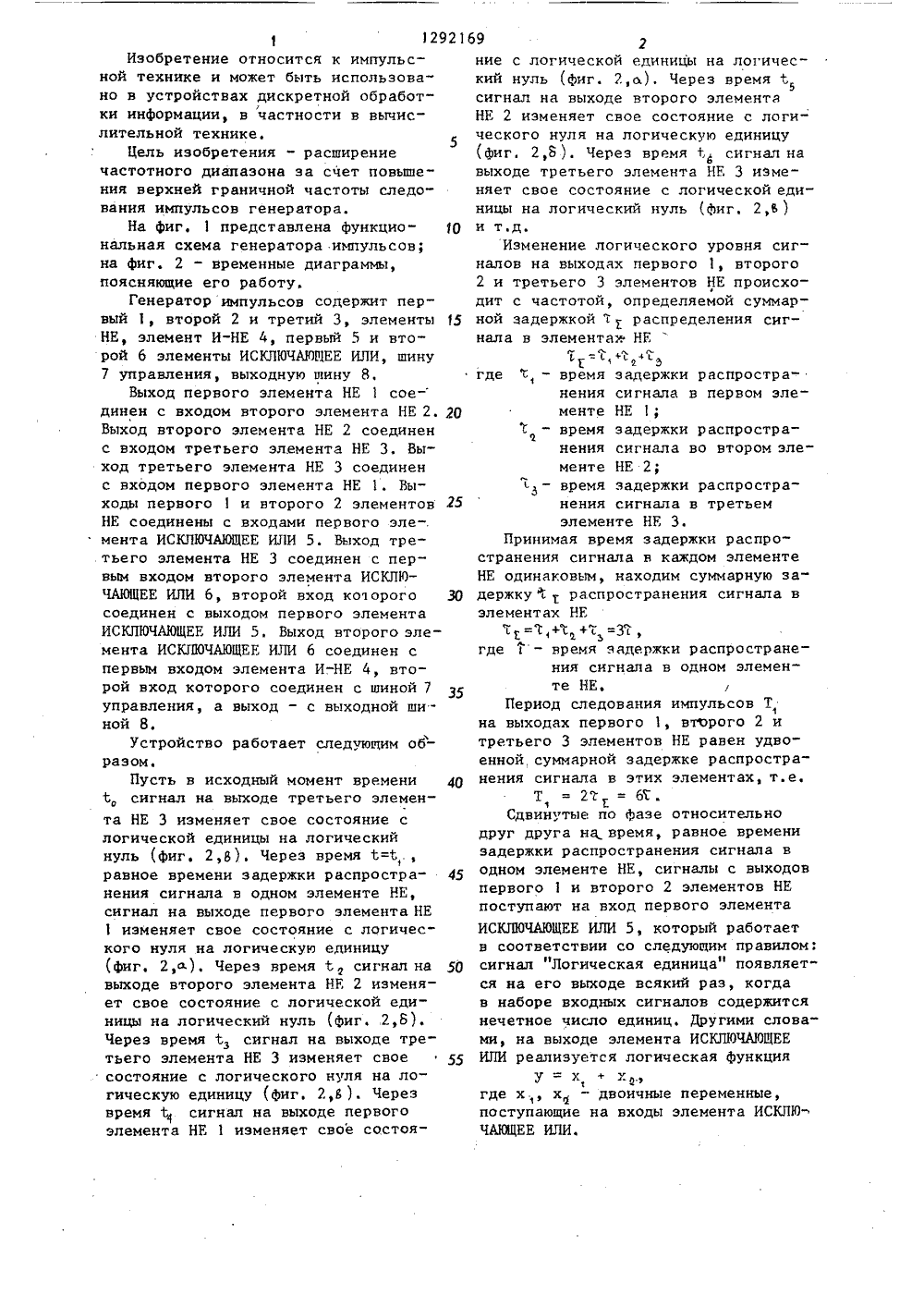

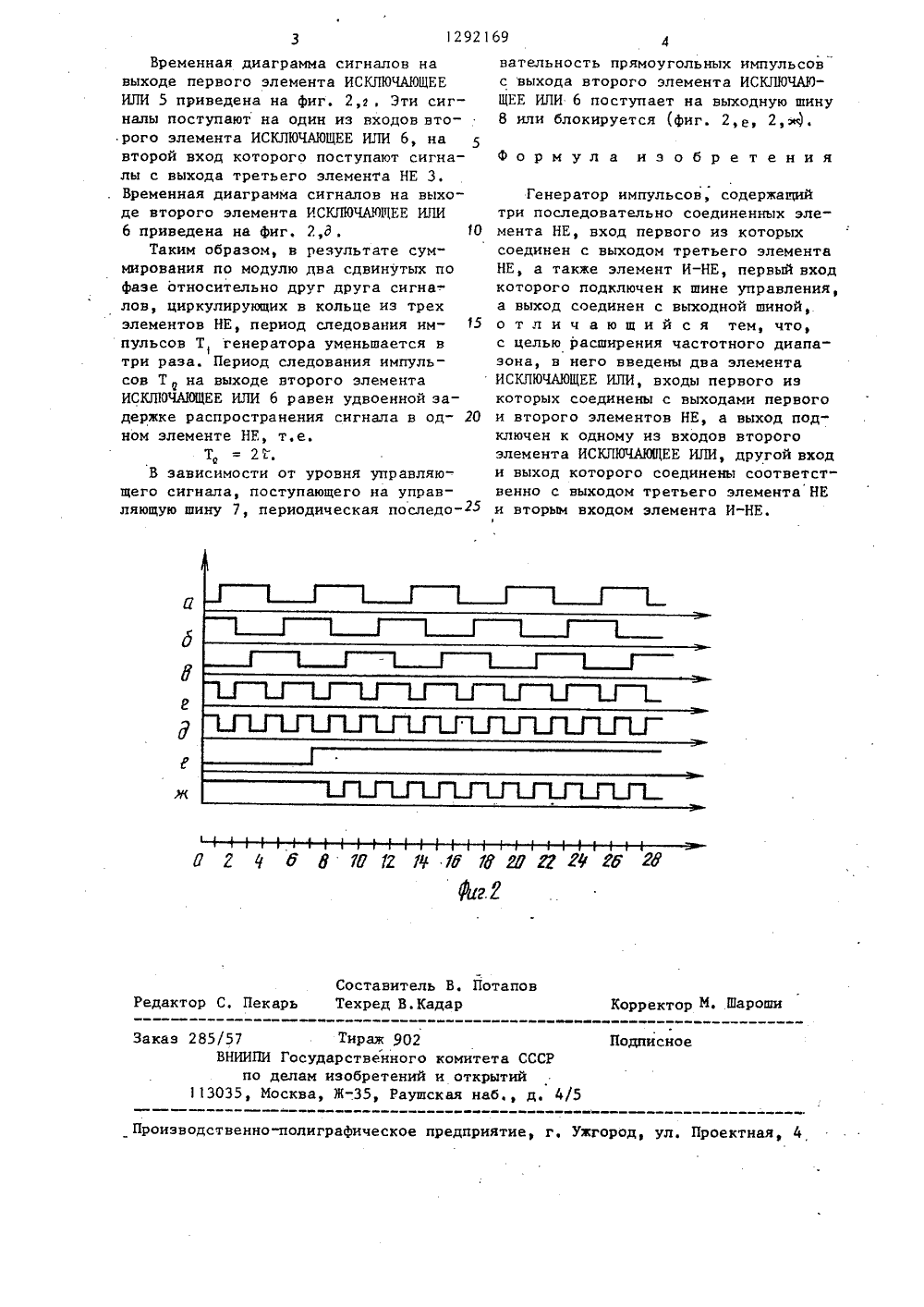

1 12921Изобретение относится к импульсной технике и может быть использовано в устройствах дискретной обработки информации, в частности в вычислительной технике.Цель изобретения " расширениечастотного диапазона за счет повышения верхней граничной частоты следования импульсов генератора.На фиг. 1 представлена Функциональная схема генератора импульсов;на фиг, 2 - временные диаграммы,поясняющие его работу,Генератор импульсов содержит первый 1, второй 2 и третий 3, элементы 15НЕ, элемент И-НЕ 4, первый 5 и второй 6 элементы ИСКЛЮЧАЮЩЕЕ ИЛИ, шину7 управления, выходную шину 8,Выход первого элемента НЕ 1 сое-динен с входом второго элемента НЕ 2. 20Выход второго элемента НЕ 2 соединенс входом третьего элемента НЕ 3. Выход третьего элемента НЕ 3 соединенс входом первого элемента НЕ 1. Выходы первого 1 и второго 2 элементов 25НЕ соединены с входами первого эле-.мента ИСКЛЮЧАЮЩЕЕ ИЛИ 5. Выход третьего элемента НЕ 3 соединен с первым входом второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6, второй вход которого 30соединен с выходом первого элементаИСКЛЮЧАЮЩЕЕ ИЛИ 5. Выход второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6 соединен спервым входом элемента И-НЕ 4, второй вход которого соединен с шиной 1управления, а выход - с выходной шиной В,Устройство работает следующим образом.Пусть в исходный момент времени 40сигнал на выходе третьего элемента НЕ 3 изменяет свое состояние слогической единицы на логическийнуль (фиг. 2,6), Через время 1=1равное времени задержки распространения сигнала в одном элементе НЕ,сигнал на выходе первого элемента НЕ1 изменяет свое состояние с логического нуля на логическую единицу(Фиг. 2, ). Через время 1 сигнал на 50выходе второго элемента НЕ 2 изменяет свое состояние с логической единицы на логический нуль (Фиг, 2,8).Через время 1 сигнал на выходе тре"тьего элемента НЕ 3 изменяет свое 55состояние с логического нуля на логическую единицу (Фиг, 2,6 ), Черезвремя с сигнал на выходе первогоэлемента НЕ 1 изменяет свое состоя 692ние с логической единицы на логический нуль (Фиг. 2,а). Через время С сигнал на выходе второго элемента НЕ 2 изменяет свое состояние с логического нуля на логическую единицу(Фиг. 2,8 ). Через время 1 сигнал навыходе третьего элемента НЕ 3 изменяет свое состояние с логической единицы на логический нуль (Фиг, 2,В )и т.д.Изменение логического уровня сигналов на выходах первого 1, второго2 и третьего 3 элементов НЕ происходит с частотой, определяемой суммарной задержкойраспределения сигнала в элементах НЕс +. 4 сЕ"2где т, - время задержки распространения сигнала в первом элементе НЕ 1;- время задержки распростраЯнения сигнала во втором элементе НЕ 2;с - время задержки распространения сигнала в третьейэлементе НЕ 3Принимая время задержки распространения сигнала в каждом элементеНЕ одинаковым, находим суммарную задержкураспространения сигнала вэлементах НЕс =С с =Зтгде - время задержки распространения сигнала в одном элементе НЕ./Период следования импульсов Тна выходах первого 1, второго 2 итретьего 3 элементов НЕ равен удвоенной, суммарной задержке распространения сигнала в этих элементах, т.е.Т = 2 с = 67.Сдвийутые йо Фазе относительнодруг друга на. время, равное временизадержки распространения сигнала водном элементе НЕ, сигналы с выходовпервого 1 и второго 2 элементов НЕпоступают на вход первого элементаИСКЛЮЧАЮЩЕЕ ИЛИ 5, который работаетв соответствии со следующим правилом:сигнал "Логическая единица" появляется на его выходе всякий раз, когдав наборе входных сигналов содержитсянечетное число единиц. Другими словами, на выходе элемента ИСКЛ 10 ЧАЮЩЕЕИЛИ реализуется логическая функцияу=х + хгде х х - двоичные переменные,поступающие на входы элемента ИСКЛЮЧАЮЩЕЕ ИЛИ.1292169 Формула из обретения и га г ю 1 г М ю Юыааж ггьг Составитель В. ПотаповТехред В.Кадар Корректор М. Шароши Редактор С. Пекарь Заказ 285/57 Тираж 902 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4 Временная диаграмма сигналов на выходе первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 приведена на фиг. 2,2 . Эти сигналы поступают на один из входов второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6, на второй вход которого поступают сигналы с выхода третьего элемента НЕ 3. Временная диаграмма сигналов на выходе второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6 приведена на фиг, 2,д, 10Таким образом, в результате суммирования по модулю два сдвинутых по фазе относительно друг друга сигналов, циркулирующих в кольце из трех элементов НЕ, период следования им пульсов Т, генератора уменьшается в три раза. Период следования импульсов Тна выходе второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6 равен удвоенной задержке распространения сигнала в од ном элементе НЕ, т,е.Т, : 2 сВ зависимости от уровня управляющего сигнала, поступающего на управляющую шину 7, периодическая последовательность прямоугольных импульсовс выхода второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6 поступает на выходную шину8 или блокируется (фиг. 2,е, 2, 4 Генератор импульсов, содержащий три последовательно соединенных элемента НЕ, вход первого из которых соединен с выходом третьего элемента НЕ, а также элемент И-НЕ, первый вход которого подключен к шине управления, а выход соединен с выходной шиной, о т л и ч а ю щ и й с я тем, что, с целью расширения частотного диапаэона, в него введены два элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, входы первого из которых соединены с выходами первого и второго элементов НЕ, а выход подключен к одному из входов второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, другой вход и выход которого соединены соответственно с выходом третьего элемента НЕ и вторым входом элемента И-НЕ.
