Уплотнительная обмазка

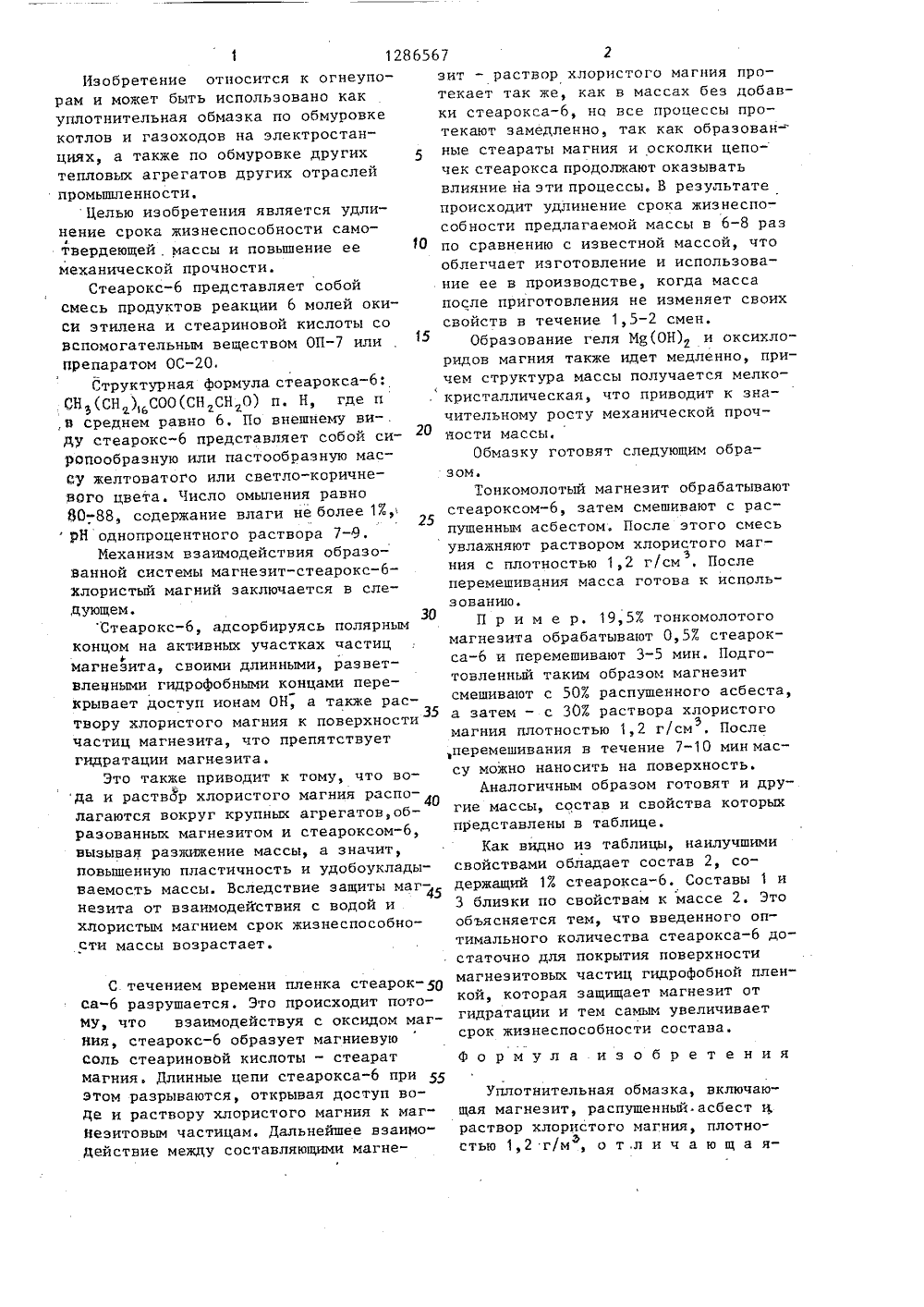

1286567 зит - раствор хлористого магния протекает так же, как в массах без добавки стеарокса-б, но все процессы протекают замедленно, так как образован=ные стеараты магния и осколки цепочек стеарокса продолжают оказыватьвлияние на эти процессы, В результатепроисходит удлинение срока жизнеспособности предлагаемой массы в 6-8 разпо сравнению с известной массой, чтооблегчает изготовление и испольэование ее в производстве, когда масса после приготовления не изменяет своих свойств в течение 1,5-2 смен.Образование геля М 8(ОН) и оксихлоридов магния также идет медленно, причем структура массы получается мелко- кристаллическая, что приводит к значительному росту механической прочности массы.Обмазку готовят следующим образом.1 онкомолотый магнезит обрабатываютстеароксом-б, затем смешивают с распушенным асбестом. После этого смесьувлажняют раствором хлористого магния с плотностью 1,2 г/см . После3перемешивания масса готова к использованию.П р и м е р. 19,57 тонкомолотогомагнезита обрабатывают 0,57 стеароксаи перемешивают 3-5 мин, Подготовленный таким образом магнезитсмешивают с 50% распушенного асбеста,а затем - с 307 раствора хлористогомагния плотностью 1,2 г/см , ПослеЭ,перемешивання в течение 7-10 мин массу можно наносить на поверхность.Аналогичным образом готовят и другие массы, состав и свойства которыхпредставлены в таблице.Как видно иэ таблицы, наилучшимисвойствами обладает состав 2, содержащий 1% стеарокса. Составы 1 и3 близки по свойствам к массе 2. Этообъясняется тем, что введенного оптимального количества стеароксадостаточно для покрытия поверхностимагнеэитовых частиц гидрофобной пленкой, которая защищает магнезит отгидратации и тем самым увеличиваетсрок жизнеспособности состава,С течением времени пленка стеарокО саразрушается. Это происходит пото- МУ, что взаимодействуя с оксидом магния, стеароксобразует магниевую соль стеариновой кислоты - стеарат магния. Длинные цепи стеарокса"б при 55 этом разрываются, открывая доступ воЦе и раствору хлористого магния к маг" йезитовым частицам. Дальнейшее взаимоДействие между составляющими магнеформула изобретения Уплотнительная обмазка, включающая магнезит, распущенный асбест и, раствор хлористого магния, плотностью 1,2 г/м , о т,л и ч а ю щ а я- э Изобретение относится к огнеупорам и может быть использовано какуплотнительная обмазка по обмуровкекотлов и газоходов на электростанциях, а также по обмуровке другихтепловых агрегатов других отраслейпромышленности,Целью изобретения является удлинение срока жизнеспособности само 4твердеющей, массы и повышение ее Юмеханической прочности,Стеарокс-б представляет собойсмесь продуктов реакции 6 молей окиси этилена и стеариновой кислоты совспомогательным веществом ОПилипрепаратом ОС.Структурная формула стеарокса:СН(СН ), СОО(СН СН О) п. Н, где и,а среднем равно 6, По внешнему виду стеарокспредставляет собой сиРопообразную или пастообразную массу желтоватого или светло-коричневого цвета. Число омыления равно80-88 содержание влаги не более 17 О,9 25РН однопроцентного раствора 7-9,Механизм взаимодействия образованной системы магнезит-стеароксхлористый магний заключается в следующем,Стеарокс-б, адсорбируясь полярнымконцом на активных участках частицФмагнезита, своими длинными, разветвленными гидрофобными концами перекрывает доступ ионам ОН, а также раствору хлористого магния к поверхности35частиц магнезита, что препятствуетгидратации магнезита.Это также приводит к тому, что воДа и раствор хлористого магния располагаются вокруг крупных агрегатов,образованных магнезитом и стеароксом-б,вызывая разжижение массы, а значит,повышенную пластичность и удобоукладываемость массы. Вследствие защиты магнезита от взаимодействия с водой ихлористым магнием срок жизнеспособности массы возрастает.19, 5-23, 5 Показатели Состав по изобретению 23 4 Состав, мас.7: 2123,5 19,3 19,5 Магнезит 48 40 Асбест 51,7 30 Хлористый магний Стеарокс0,5 1)5 Свойства масс 12 16 16 Жизнеспособность,ч,Предел прочности присжатии, МПа 13 Составитель Н. КошелеваТехред Л.Олейник Корректор О. Луговая Редактор Н. Швыдкая Заказ 7679/23 Тираж 588ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Б, Раушская наб., д. 4/5с,Подписное Производственно-полиграФическое предприятие, г. Ужгород, ул. Проектная, 4 3 1286567 ся, тем, что , с целью удлинения срока жизнеспособности и повышения механической прочности ,массы, она дополнительно содержит стеарокс - 6 при следующем соотношении компонентов, мас.Х. МагнезитРаспушенныйасбест 40-55Раствор хлористо-.го магнияЭ25-35плотностью 1,2 г/мСтеарокс. 05-1,5
