Многорежимный программный регулятор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 126932
Автор: Буберман
Текст

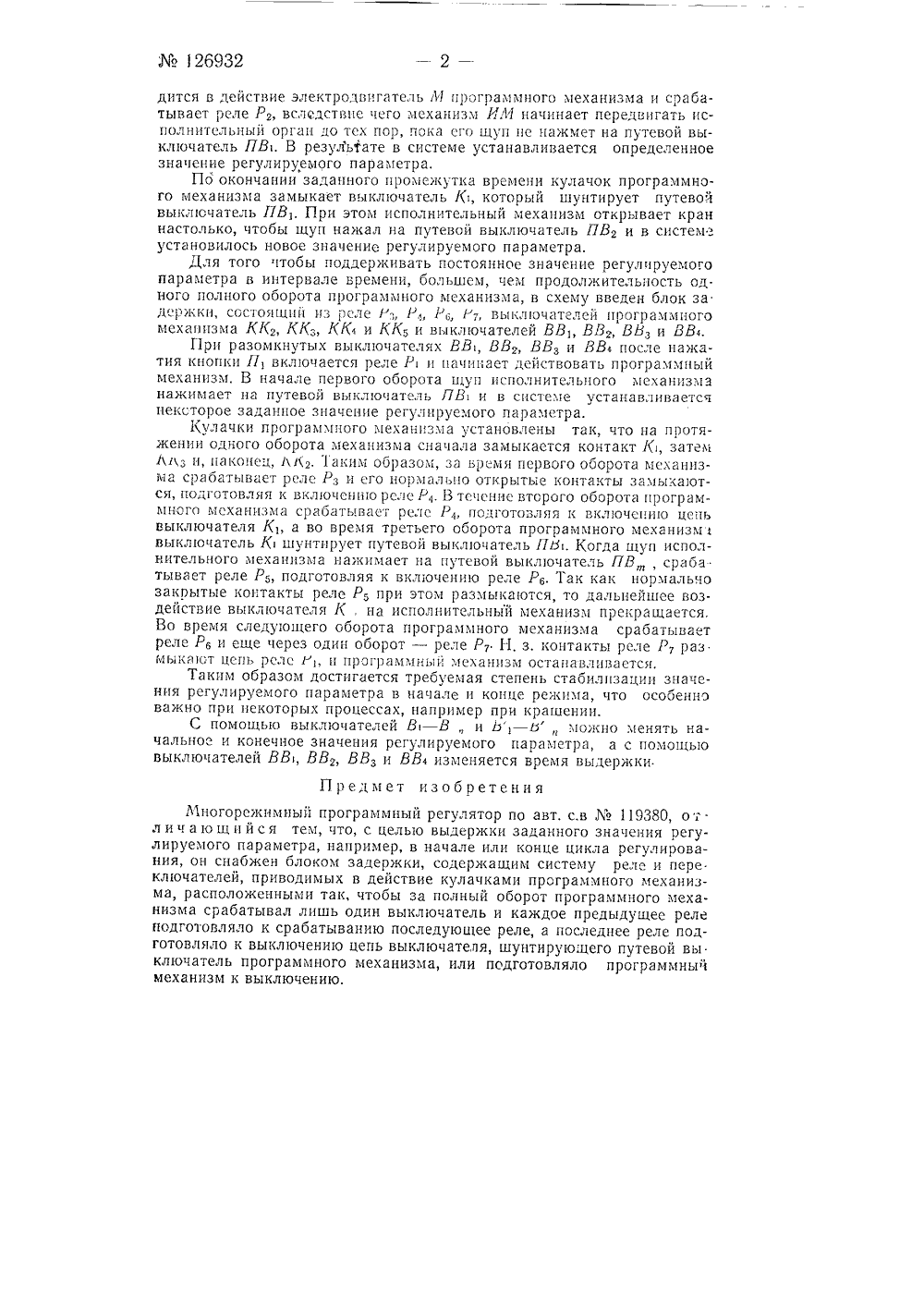

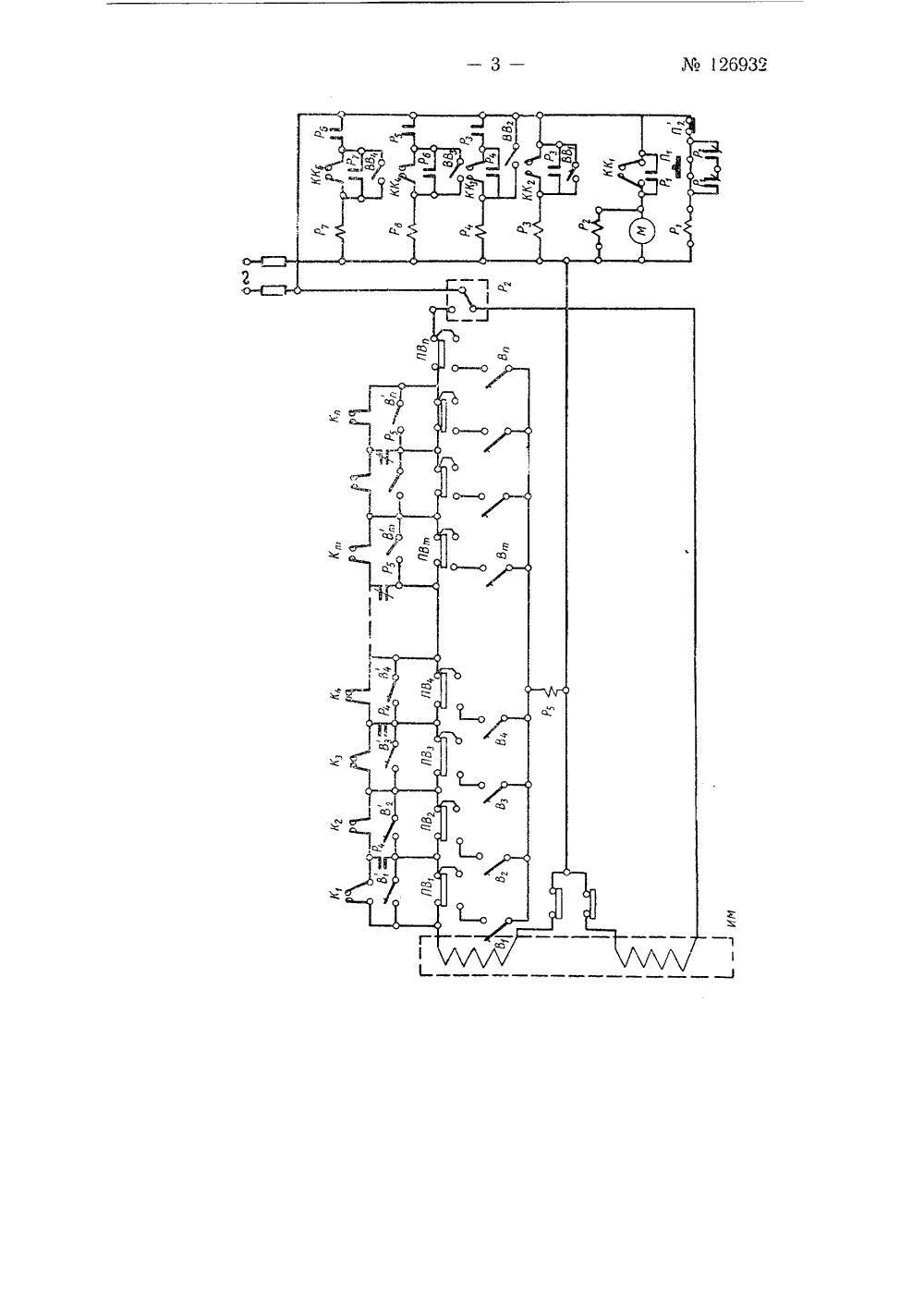

дится в действие электродвцгатель М программного механизма и срабатывает реле Р 2, вслбедствие чего механизм 8 ЛХ начинает передвигать исполнительный орган до тех пор, пока его щуп це нажмет на путевой выключатель ПВН В результате в системе устанавливается определенное значение регулируемого параметра.По окончании заданного промекутка времени кулачок программного механизма замыкает выключатель К, который шунтирует путевой Выкл 10 чатель ПВ,. При этом исполнительный механизм открывает кран настолько, чтобы щуп накал на путевой выключатель ПВ и в системз установилось новое значение регулируемого параметра.Для того чтобы поддеркивать постоянное значение регулируемого параметра в интервале времени, большем, чем продолжительность од ного полного оборота программного механизма, в схему введен блок за. дс 1 жк, сост 05 Щии из 1)сле l ц, Е, 1 6, Р 7, Выклочс 1 теле НООГраммнОГО механизма КК 2, ККЯ, КК и КК 5 и выключателей ВВ ВВ, ВБз и ВВ.Прц разомкнутых выключателях ВВН ВВ, ВВ, и ВВ после нажатия кнопки П, включается реле Р и начинает действовать программный механизм, В начале первого оборота щуп исполнительного механизма нажимает на путевой выключатель ЛВ и в системе устанавливается некоторое задаццое значение регулируемого параметра.1,улачки программного механизма установлены так, что на протякени 5 Одного оборота механизма сначаа замыкается контакт К, затем 6(з и, цаонсц, АК. 12 ким Ооразом, ЗЯ врем 5 первого Оборота мсханцзм 2 С 1202 тываст рслс Р 3 и ОГО нормальцо открытые контакты 32 мык 210 тся, подготовляя к включснгцо реле Р. Б течение второго оборота программного механизма срабатываст рслс Р, подготовляя к включецию цепь вьцслючателя К а во время третьего оборота программного механизм: выключатель К шунтирует путевой выкл 1 очатель пап Когда щуп исполнительного механизма нажимает на путевой выключатель ПВ, сраба тывает реле Р подготовляя к включению реле Р 6. Так как нормально закрытые контакты реле Р при этом размыкаются, то дальнейшее воздеиствие выключателя К . На исполцительньи механизм прекращается. Бо время следующего оборота программного механизма срабатывает реле Р 6 и еще через один оборот - реле Р 7 Н, 3. контакты реле Р, раз МЬ 1 К 210 Т ЦСПЬ РСЛС1, И ЦРОГРЯММНЫИ МЕХЯНЦЗЫ ОСТЯНЯВЛИВЯСТС 51.Таким образом достигается треоуемая степень стабилизации значения регулируемого параметра в начале и конце режима, что осооенно важно при некоторых процессах, например при крашении.С помощью выключателей В - В и Ь - й можно менять начальное и конечное значения регулируемого параметра, а с помощью выключателей ВВ, ВВВВ, и ВВ изменяется время выдержки.Предмет изобретенияМногорежимный программный регулятор по авт. с.в М 119380, от. л и ч а ю щ и й с я тем, что, с целью выдержки заданного значения регулируемого параметра, например, в начале или конце цикла регулирования, он снабжен блоком задержки, содержащим систему реле и пере ключателей, приводимых в действие кулачками программного механизма, расположенными так, чтобы за полный оборот программного механизма срабатывал лишь один выключатель и каждое предыдущее реле подготовляло к срабатыванию последующее реле, а последнее реле подготовляло к выключению цепь выключателя, шунтирующего путевой вы ключатель программного механизма, или подготовляло программныч механизм к выключению.
СмотретьЗаявка
630369, 09.06.1959
Буберман Г. С
МПК / Метки
МПК: G05B 19/02
Метки: многорежимный, программный, регулятор
Опубликовано: 01.01.1960
Код ссылки
