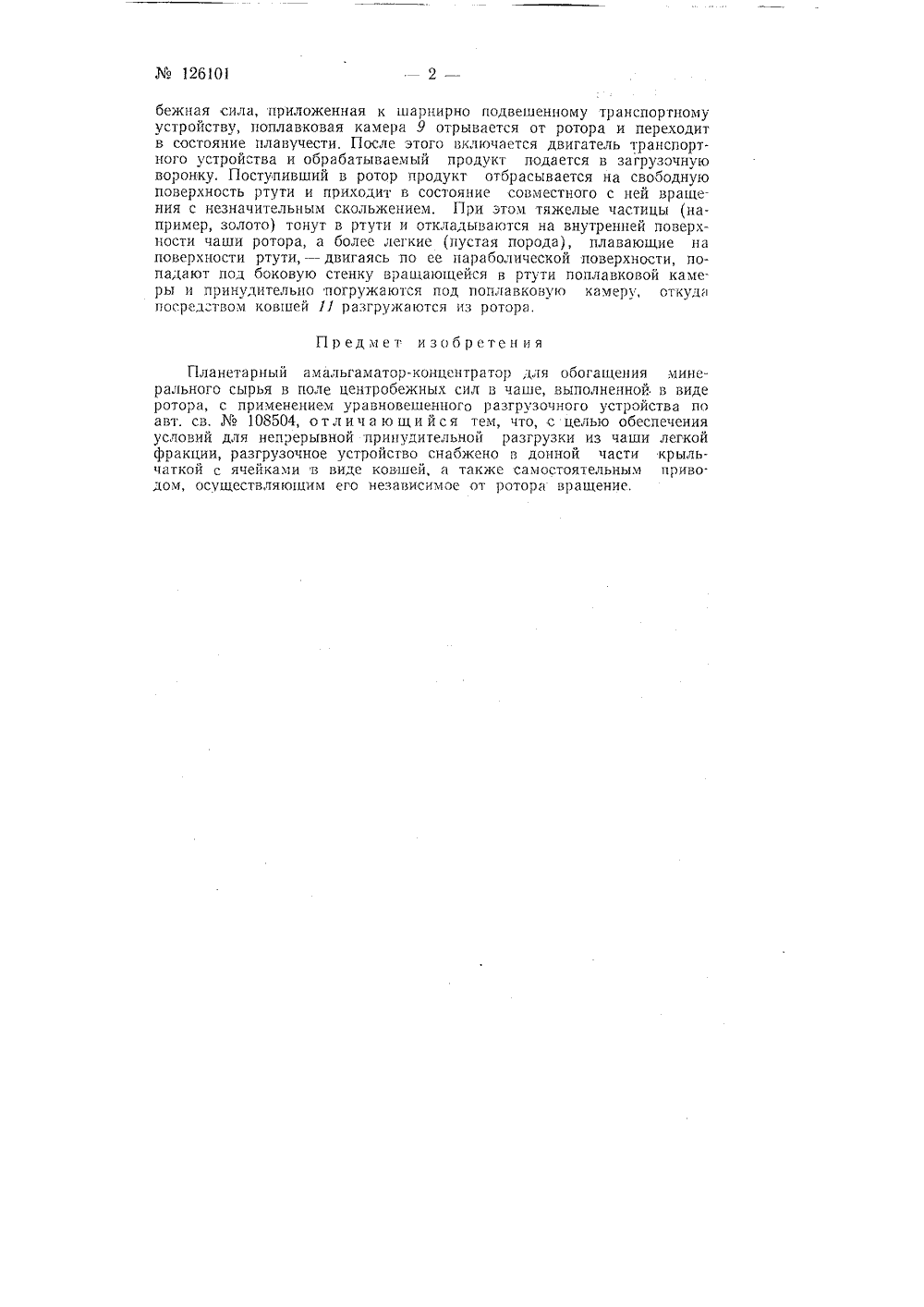

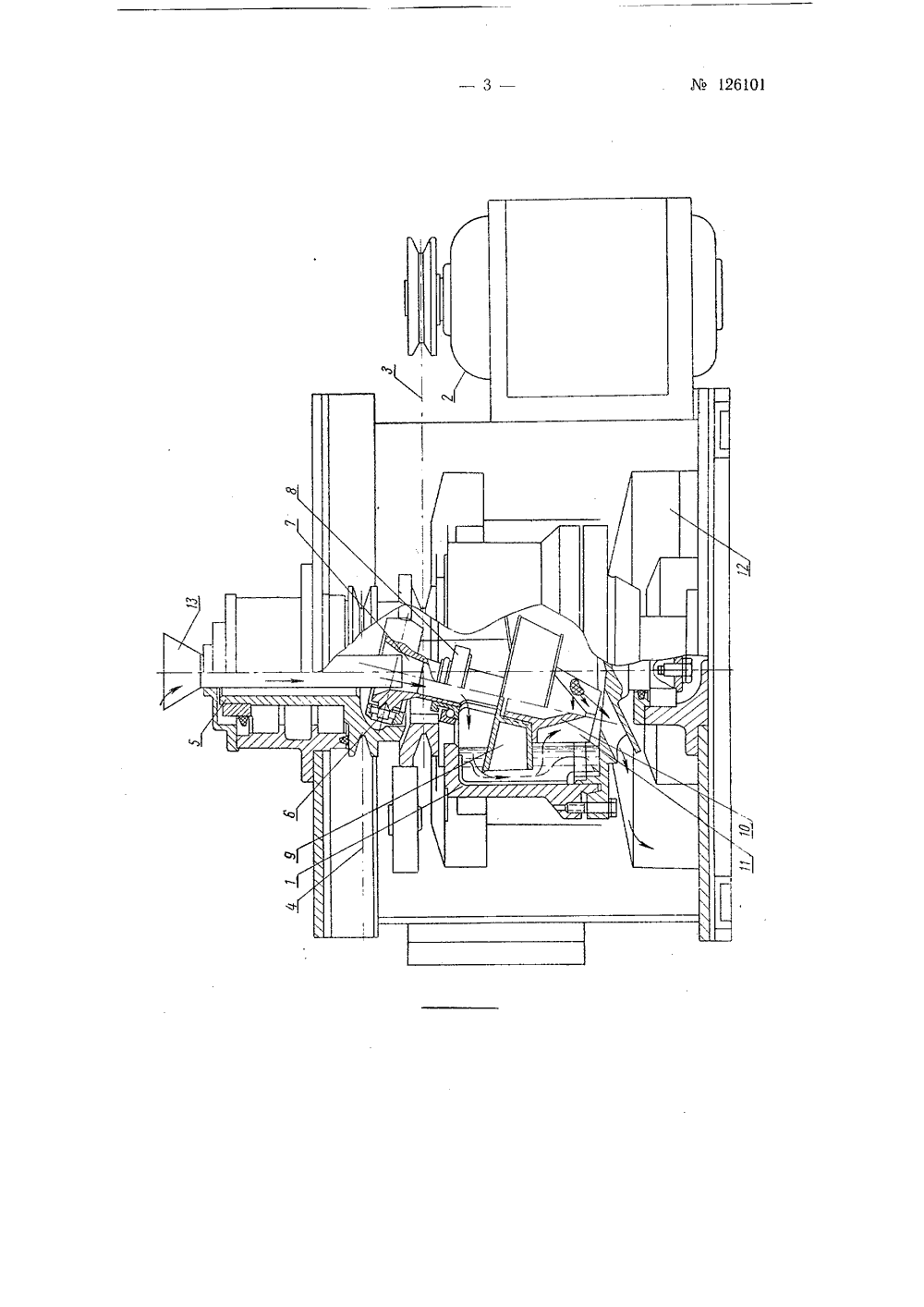

Класс 12 с, 140 а, 21 ва26101 СССР ИЗОБРЕТЕН И У СВИДЕТЕЛЬСТВУ АВТОРС в, А. А,Ага Г. Г, Кузне И рокин ПЛАНЕТАРНЫЙ АМАЛЬГАМАТОР ЕНТРА Заявлено 6 июня 19. за630442/22 в Комитет и ттий при Совете Министров С делам изобретенийР Опубликован за 1960 юллетене изобретенииДля обогащения минерального сырья в поле центробежных сил в чаше, выполненной в виде ротора, используют планетарные амальгаматоры-концентраторы с усовершенствованным разгрузочным устройством по авт. св.108504.Предлагаемый амальгаматор-концентратор более совершенен по сравнению с известными, так как он обеспечивает возможность непрерывной принудительной разгрузки из чаши легкой фракции. Это достигается тем, что разгрузочное устройство снабжено в донной части крыльчаткой с ячейками в виде ковшей, а также самостоятельным приводом, осуществляющим вращение его независимо от ротора.На чертеже изображена схема предлагаемого амальгаматора, Амальгаматор состоит из ротора 1 и расположенного внутри него транспортного приспособления. Ротор приводится во вращение от электродвигателя 2 при помощи ременной передачи 3. Транспортное приспособление также имеет самостоятельный привод через ременную передачу 4 и состоит из трубчатого вала 5 и разгрузочного устройства, присоединенного к нему шарниром б Гука, Разгрузочное устройство содержит три элемента: приемную часть 7 с опорным кольцом 8, поплавковую камеру 9 и крыльчатку 10 с ячейками 11 в виде ковшей. В нижней части амальгаматора установлен коллектор 12 для сбора продукта. Дно коллектора выполнено в виде опирали с уклоном в сторону вращения ротора машины.В начале работы амальгаматора приводится во вращение ротор, который под действием сил трения вовлекает во вращение транспортное устройство. Затем через воронку 13 внутрь ротора заливается ртуть или тяжелая жидкость, образующая в роторе параболоид вращения. В момент, когда центробежная сила, развиваемая вытесненным в процессе вращения объемом ртути, станет больше, чем центро126101бежная сила, приложенная к шарнирно подвешенному транспортному устройству, поплавковая камера 9 отрывается от ротора и переходит в состояние плавучести. После этого вкл 1 очается двигатель транспортного устройства и обрабатываемый продукт подается в загрузочную воронку, Поступивший в ротор продукт оторасывается на свооодную поверхность ртути и приходит в состояние совместного с ней вращения с незначительным скольжением. При этОм тяжелые частицы (например, золото) тонут в ртути и откладываются на внутренней поверхности чаши ротора, а более легкие (пустая порода), плавающие на поверхности ртути, - двигаясь по ее параболической поверхности, попадают под боковую стенку вращающейся в ртути поплавковой камеры и принудительно погружаются под поплавковую камеру, откуда посред твом ковшей 11 разгружаются из ротора,Предмет изобретенияПланетарный амальгаматор-концентратор для ооогащения минерального сырья в поле центробежных сил в чаше, выполненной в виде ротора, с применением уравновешенного разгрузочного устройства по авт. св.108504, отличающийся тем, что, с целью обеспечения условий для непрерывной принудительной разгрузки из чаши легкой фракции, разгрузочное устройство снаожено в донной части крыльчаткой с ячейками в виде ковшей, и также самостоятельным приводом, Осуществля 101 цим его независимое От ротора вращение.
