Программируемый кодовый преобразователь

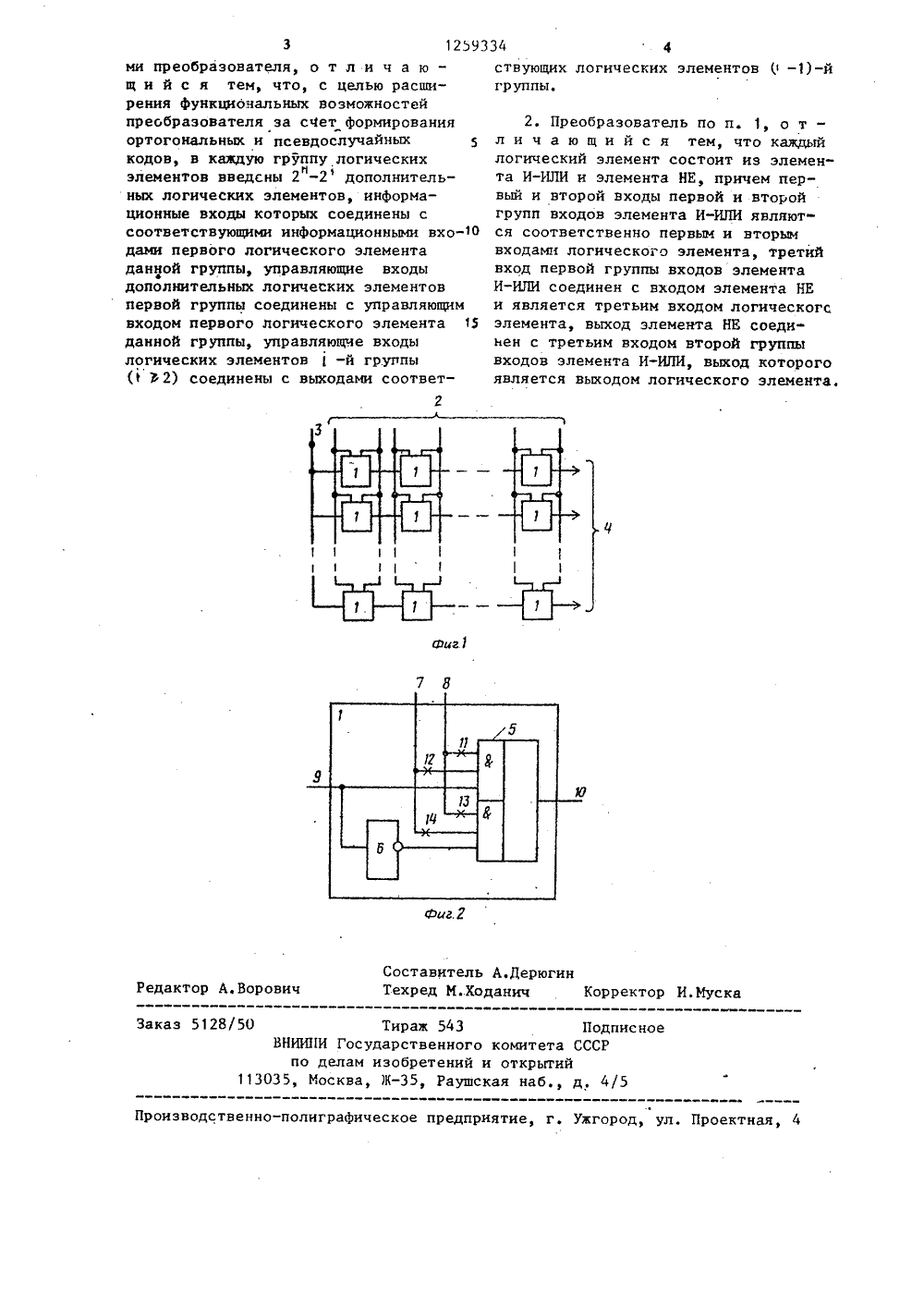

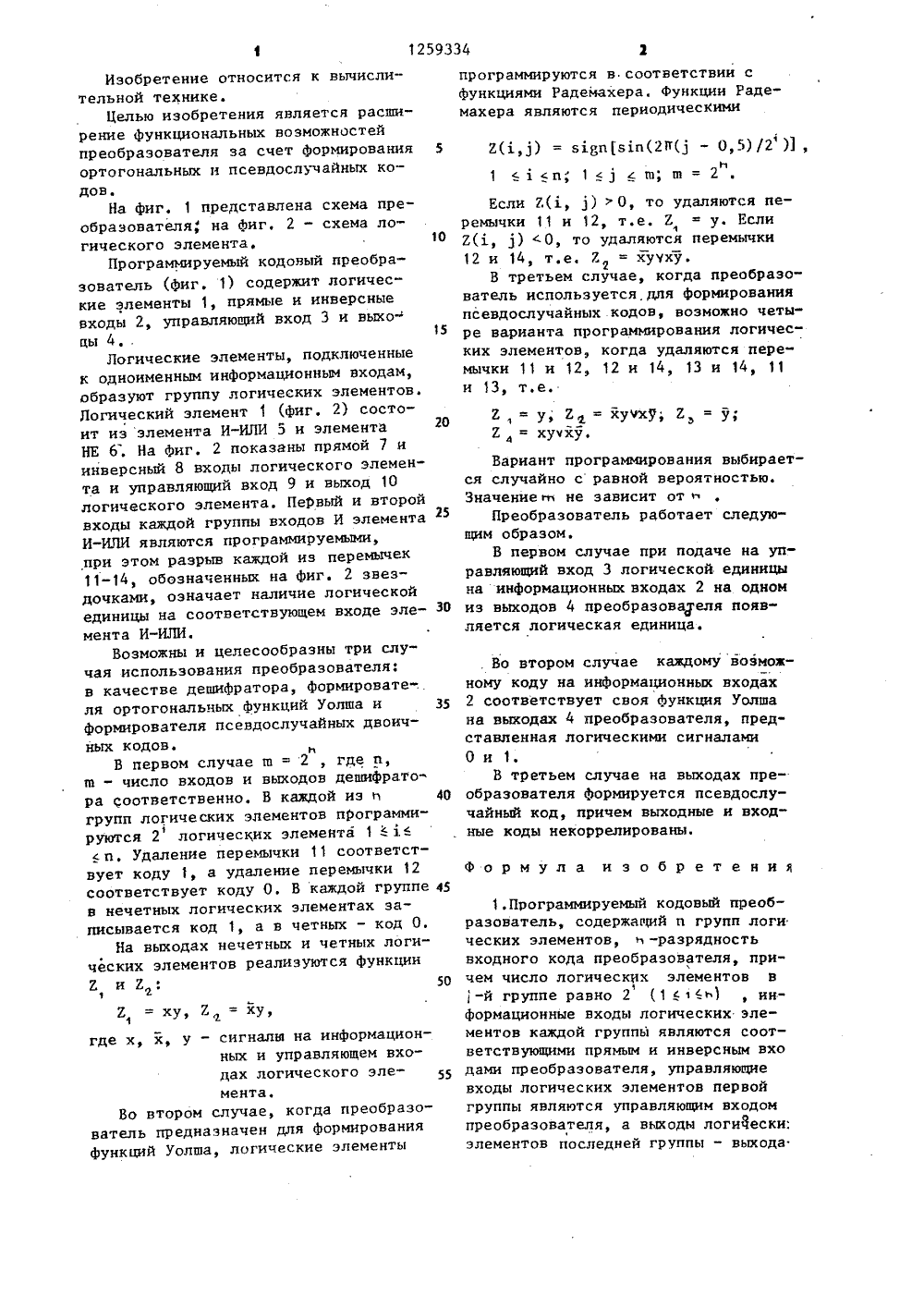

Изобретение относится к вычислительной технике.Целью изобретения является расширение Функциональных возможностейпреобразователя за счет Формирования 5ортогональных и псевдослучайных кодов,На Фиг. 1 представлена схема преобразователяф на Фиг. 2 - схема логического элемента,Программируемый кодовый преобразователь (Фиг. 1) содержит логические элементы 1, прямые и инверсныевходы 2, управляющий вход 3 и выхоцы 4 15Логические элементы, подключенныек одноименным информационным входам,образуют группу логических элементов.Логический элемент 1 (Фиг. 2) состоит из элемента И-ИЛИ 5 и элементаНЕ 6; На Фиг. 2 показаны прямой 7 иинверсный 8 входы логического элемента и управляющий вход 9 и выход 10логического элемента, ПеРвый и второйвходы каждой группы входов И элемента 45И-ИЛИ являются программируемыми,при этом разрыв каждой из перемычек11-14, обозначенных на Фиг. 2 звездочками, означает наличие логическойединицы на соответствующем входе эле- ЗОмента И-ИЛИ.Возможны и целесообразны три случая использования преобразователя:в качестве дешифратора, Формировате-.ля ортогональных функций Уолша и 35формирователя псевдослучайных двоичных кодовлВ первом случае ш = 2 , где и,а - число входов и выходов дешифратора соответственно. В каждой из40групп логических элементов программируются 2 логических элемента 11,и. Удаление перемычки 11 соответствует коду 1, а удаление перемычки 12соответствует коду О, В каждой группе 45в нечетных логических элементах записывается код 1, а в четных - код О.На выходах нечетных и четных логических элементов реализуются функцииг и Е,: 50Е = ху, Е = ху,где х, х, у - сигналю на информационных и управляющем входах логического элемента.Во втором случае, когда преобразователь предназначен для Формированияфункций Уолша, логические элементы программируются в соответствии с Функциями Радемахера. Функции Раде- махера являются периодическимиЕ ( , 1) = з 1. Впз 1 п (2 ЕЦ - О, 5) /2 ) 1 1 п, 1(1 ш; в=2Если Е(1, 1) ) О, то удаляются перемычки 11 и 12, т.е. Е = у. Если12(1, 3) О, то удаляются перемычки 12 и 14, т.е. Е = хууху.В третьем случае, когда преобразователь используется,для Формирования псевдослучайных кодов, возможно четыре варианта программирования логических элементов, когда удаляются пере" мычки 11 и 12, 12 и 14, 13 и 14, 11 и 13, т.е,Е= у, 2= хучх; 2 = у;Е 4 хухуВариант программирования выбирается случайно с равной вероятностью.Значением не зависит отПреобразователь работает следующим образомВ первом случае при подаче на управляющий вход 3 логической единицына информационных входах 2 на одномиз выходов 4 преобразовауеля появляется логическая единица.. Во втором случае каждому возможному коду на информационных входах 2 соответствует своя Функция Уолша на выходах 4 преобразователя, представленная логическими сигналами Ои 1.В третьем случае на выходах преобразователя Формируется псевдослучайный код, причем выходные и входные коды некоррелированы,Формула изобретени1.Программируемый кодовый преобразователь, содержащий и групп логи ческих элементов,-разрядность входного кода преобразователя, причем число логических элементов в-й группе равно 2 ( 1 6 1 ь) , инФормационные входы логических элементов каждой группы являются соответствующими прямым и инверсным вхо дами преобразователя, управляющие входы логических элементов первой группы являются управляющим входом преобразователя, а выходи логически; элементов последней группы - выхода.12593 оставитель А.Дерюгинехред М.Ходанич дактор А.Ворович орректор И. Муска 43 По ного комитета ССС ний и открытийаушская наб., д,писное 4/ роизводственно-полиграфическое предприятие, г. Ужгор уле к ми преобразователя, о т л и ч а ю - щ и й с я тем, что, с целью расширения функциональных возможностей преобразователя за сМет формирования ортогональных и псевдослучайных 5 кодов, в каждую группу логических элементов введсны 2 -2 дополнительнных логических элементов, информационные входы которых соединены с соответствующими информационными входами первого логического элемента данной группы, управляющие входы дополнительных логических элементов первой группы соединены с управляющим входом первого логического элемента 15 данной группы, управляющче входы логических элементов-й группы (1 Ъ 2) соединены с выходами соответ- г з 5128/50 Тираж ВНИИПИ Государстве по делам изобрет 113035, Москва, )К, 34 4ствующих логических элементов 1 -1)-й гр уппы,2. Преобразователь по п. 1, о т - л и ч а ю щ и й с я тем, что каждый логический элемент состоит из элемента И-ИЛИ и элемента НЕ, причем первый и второй входы первой и второй групп входов элемента И-ИЛИ являются соответственно первым и вторым входами логического элемента, третий вход первой группы входов элемента И-ИЛИ соединен с входом элемента НЕ и является третьим входом логическогс элемента, выход элемента НЕ соединен с третьим входом второй группы входов элемента И-ИЛИ, выход которого является выходом логического элемента,
