Способ установки доменосодержащего кристалла в запоминающем модуле на цилиндрических магнитных доменах

Номер патента: 1243035

Авторы: Дударенко, Савицкий, Соловьев

ZIP архив

Текст

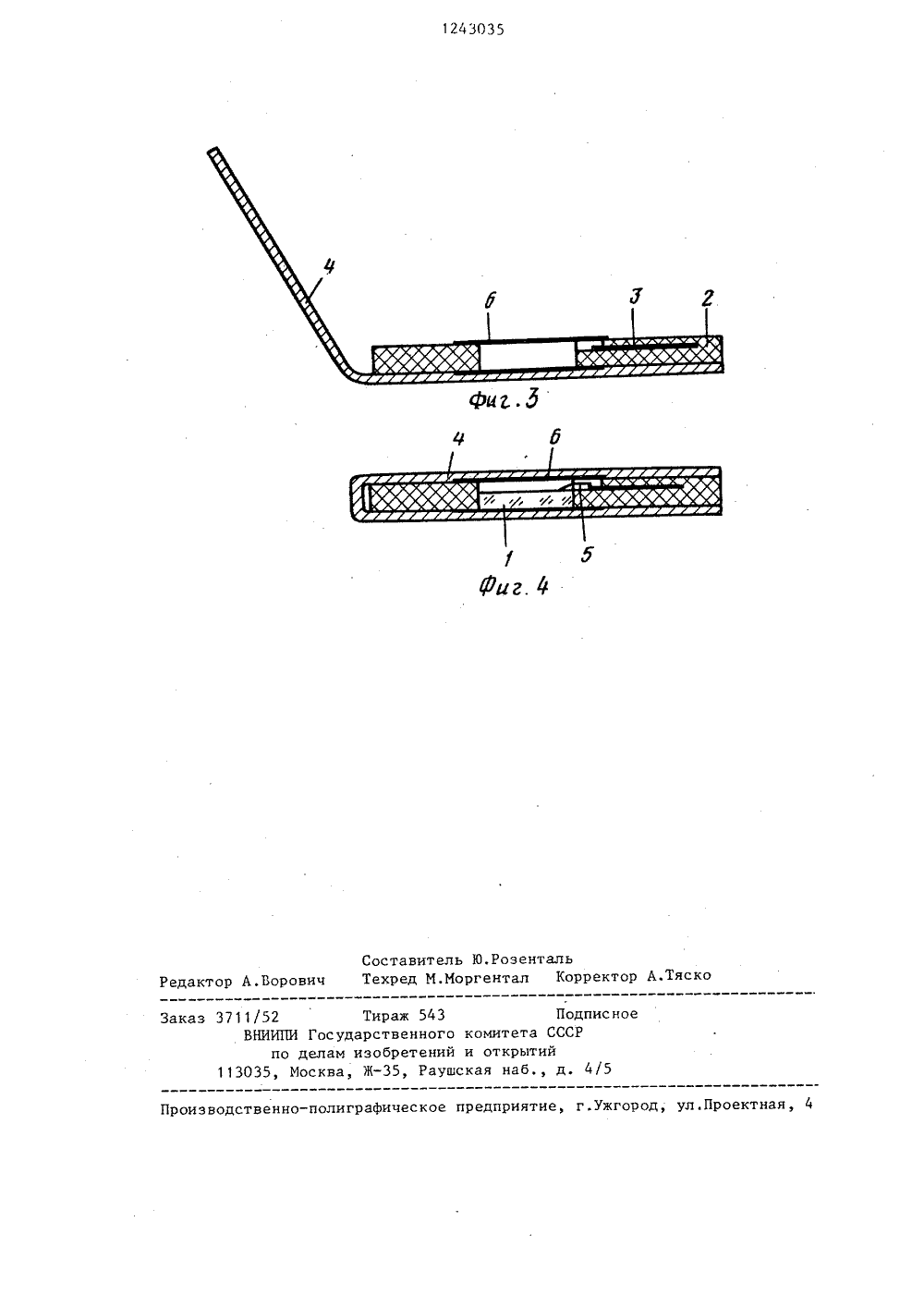

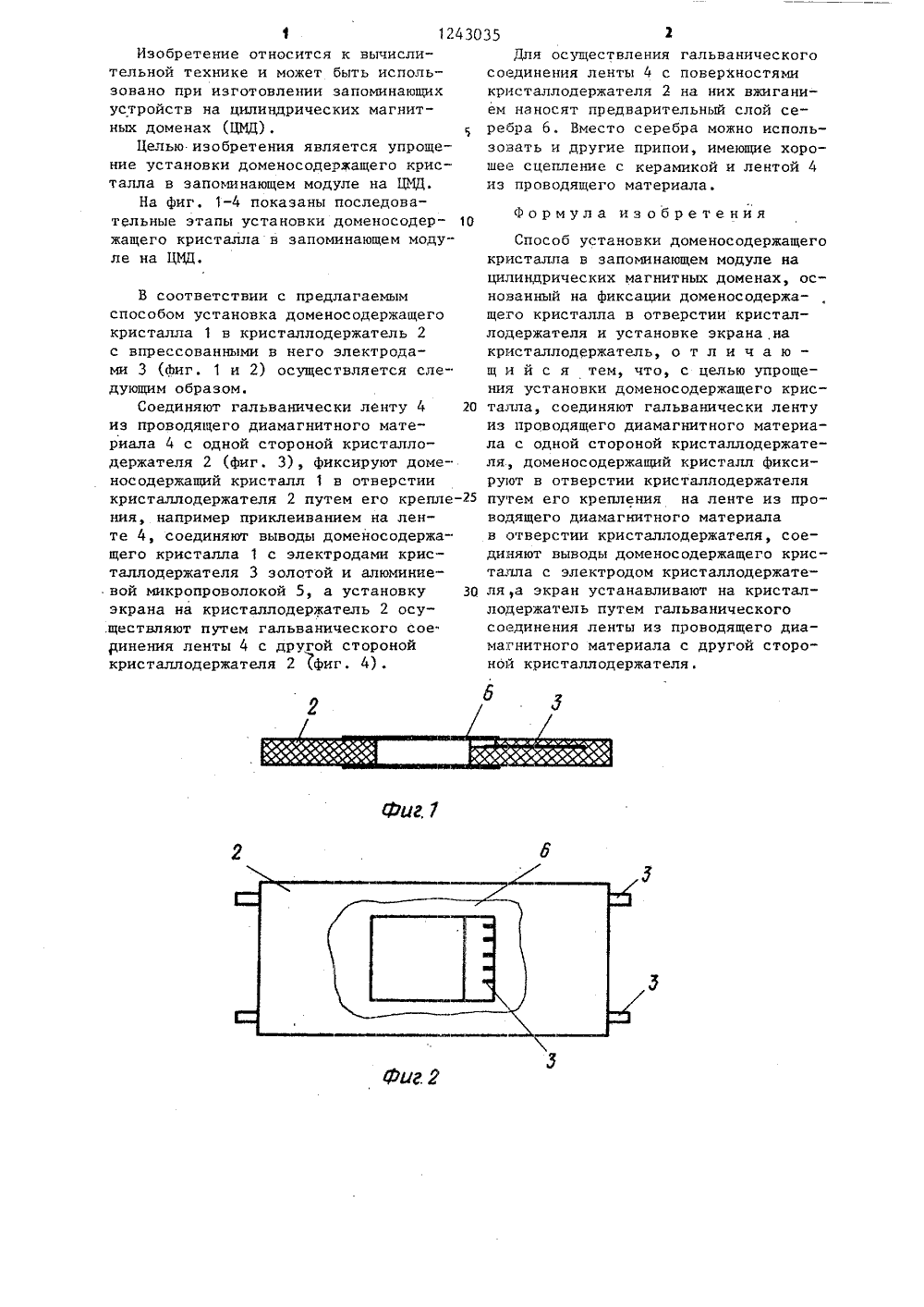

1243035 Фиг 5 1Изобретение относится к вычислительной технике и может быть использовано при изготовлении запоминающих устройств на цилиндрических магнитных доменах (ЦМД) .Целью изобретения является упрощение установки доменосодержащего кристалла в запоминающем модуле на ЦМД.На фиг. 1-4 показаны последовательные этапы установки доменосодер жащего кристалла в запоминающем модуле на ЦМД. В соответствии с предлагаемым способом установка доменосодержащего кристалла 1 в кристаллодержатель 2 с впрессованными в него электродами 3 (фиг. 1 и 2) осуществляется следующим образом.Соединяют гальванически ленту 4 20 из проводящего диамагнитного материала 4 с одной стороной кристаллодержателя 2 (фиг. 3), фиксируют доменосодержащий кристалл 1 в отверстии кристаллодержателя 2 путем его крепления, например приклеиванием на ленте 4, соединяют выводы доменосодержащего кристалла 1 с электродами кристаллодержателя 3 золотой и алюминиевой микропроволокой 5, а установку 30 экрана на кристаллодержатель 2 осу.ществляют путем гальванического сое.динения ленты 4 с другой стороной кристаллодержателя 2 7 фиг. 4). Для осуществления гальванического соединения ленты 4 с поверхностями кристаллодержателя 2 на них вжиганием наносят предварительный слой серебра 6. Вместо серебра можно использовать и другие припои, имеющие хорошее сцепление с керамикой и лентой 4из проводящего материала,Формула изобретения Способ установки доменосодержащего кристалла в запоминающем модуле на цилиндрических магнитных доменах, основанный на фиксации доменосодержащего кристалла в отверстии кристаллодержателя и установке экрана,на кристаллодержатель, о т л и ч а ю - щ и й с я тем, что, с целью упрощения установки доменосодержащего кристалла, соединяют гальванически ленту из проводящего диамагнитного материала с одной стороной кристаллодержателя, доменосодержащий кристалл фиксируют в отверстии кристаллодержателя путем его крепления на ленте из проводящего диамагнитного материала в отверстии кристаллодержателя, соединяют выводы доменосодержащего кристалла с электродом кристаллодержателя,а экран устанавливают на кристаллодержатель путем гальванического соединения ленты из проводящего диамагнитного материала с другой стороной кристаллодержателя.1243035 Составитель Ю.РозентальРедактор А.Ворович Техред М.Моргентал Корректор А.Тяс аказ изводственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 11/52 Тираж 543 ВНИИПИ Государственногопо делам изобретений 3035, Москва, Ж, Рауш Подписномитета СССРоткрытийая наб., д. 4/5

Смотреть

Заявка

3820400, 04.12.1984

ПРЕДПРИЯТИЕ ПЯ Ж-1370

СОЛОВЬЕВ ВЛАДИМИР БОРИСОВИЧ, ДУДАРЕНКО ИГОРЬ ВИКТОРОВИЧ, САВИЦКИЙ ВЛАДИМИР НИКОЛАЕВИЧ

МПК / Метки

МПК: G11C 11/14

Метки: доменах, доменосодержащего, запоминающем, кристалла, магнитных, модуле, установки, цилиндрических

Опубликовано: 07.07.1986
