Способ испытания образца материала при равномерном объемном растяжении
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

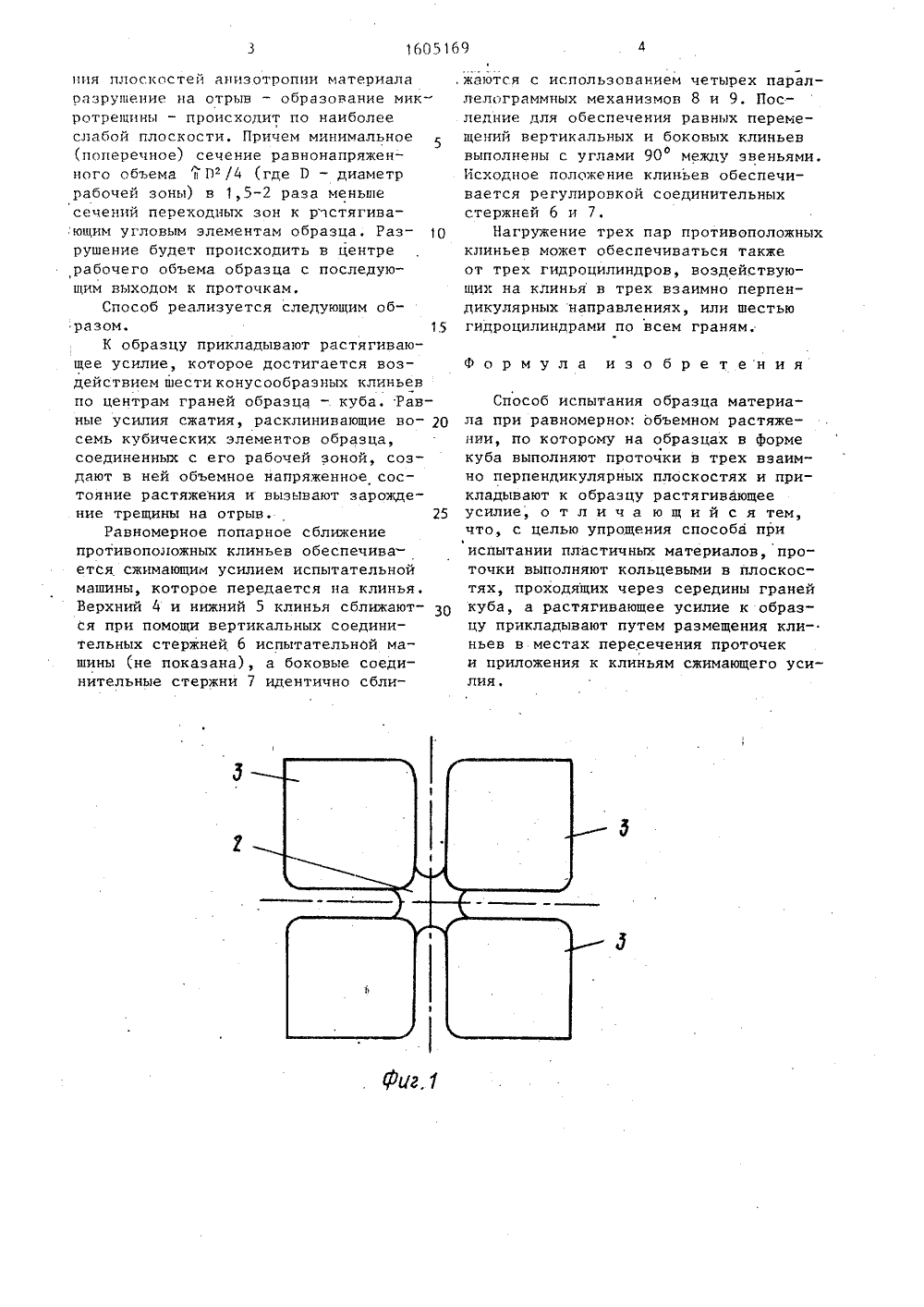

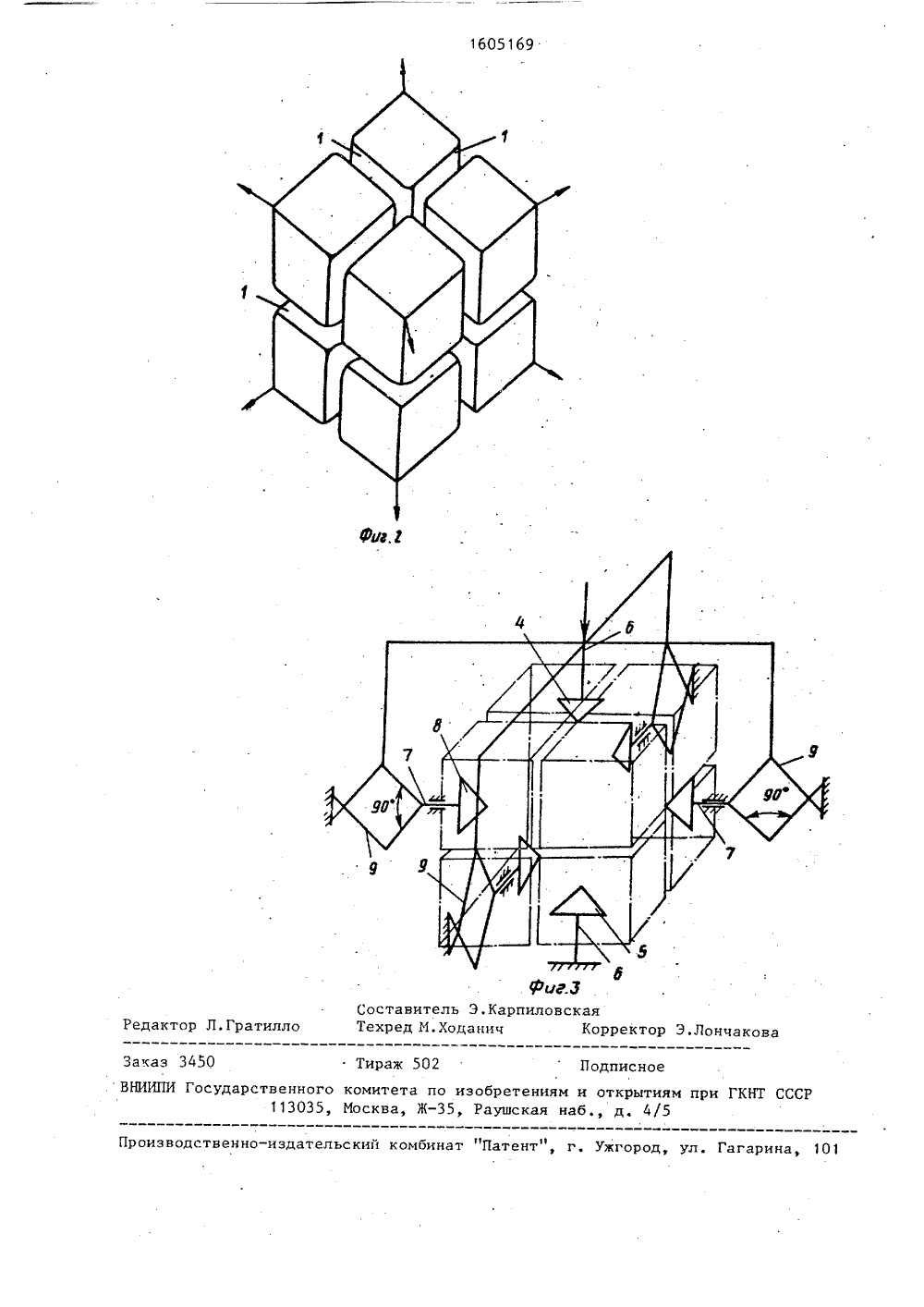

ния плоскостей анизотропии материала разрушение на отрыв - образование микротрешины - происходит по наиболее слабой плоскости. Причем минимальное (поперечное) сечение равнонапряженного объемай /4 (где Р - диаметр рабочей зоны) в 1,5-2 раза меньше сечений переходных зон к рчстягивающим угловым элементам образца. Раз рушение будет происходить в центре рабочего объема образца с последующим выходом к проточкам.Способ реализуется следующим образом. 1.5К образцу прикладывают растягивающее усилие, которое достигается воздействием шестиконусообраэных клиньев по центрам граней образца - куба, Равные усилия сжатия, расклинивающие во О семь кубических элементов образца, соединенных с его рабочей зоной, создают в ней объемное напряженное состояние растяжения и вызывают зарождение трещины на отрыв. 25Равномерное попарное сближение противоположных клиньев обеспечивается сжимающим усилием испытательной машины, которое передается на клинья, Верхний 4 и нижний 5 клинья сближают- ЗО ся при помощи вертикальных соединительных стержней 6 испытательной машины (не показана), а боковые соединительные стержни 7 идентично сближаются с использованием четырех параллелограммных механизмов 8 и 9. Последние для обеспечения равных перемещений вертикальных и боковых клиньев выполнены с углами 90 между звеньями.оИсходное положение клиньев обеспечивается регулировкой соединительных стержней 6 и 7.Нагружение трех пар противоположных клиньев может обеспечиваться также от трех гидроцилиндров, воздействующих на клинья в трех взаимно перпендикулярных направлениях, или шестью гидроцилиндрами по всем граням.Формула изобретенияСпособ испытания образца материала при равномерном объемном растяжении, по которому на образцах в форме куба выполняют проточки в трех взаимно перпендикулярных плоскостях и прикладывают к образцу растягивающее усилие, о т л и ч а ю щ и й с я тем, что, с целью упрощения способа при испытании пластичных материалов, проточки выполняют кольцевыми в плоскостях, проходящих через середины граней куба, а растягивающее усилие к образцу прикладывают путем размещения клиньев в местах пересечения проточек и приложения к клиньям сжимающего усилия.1605169 ФАЗ ель Э.Карпиловска .Ходанич К тав ред Гратилло Лончаков Редак рек ираж 5 твен 113 на, 10 тельскин комбина роизводс енн Заказ 3450ВНИИПИ Госу го комитета по и 5, Москва, Ж,Подписноебретениям и открытиям при ГКНТ СССаушская наб., д. 4/5
СмотретьЗаявка
4354581, 04.11.1987
КИЕВСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ГРАЖДАНСКОЙ АВИАЦИИ ИМ. 60-ЛЕТИЯ СССР, КИЕВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. 50-ЛЕТИЯ ВЕЛИКОЙ ОКТЯБРЬСКОЙ СОЦИАЛИСТИЧЕСКОЙ РЕВОЛЮЦИИ
КОНОНЧУК НИКОЛАЙ ИСИДОРОВИЧ, ЛУГОВЕЦ ЮРИЙ ИННОКЕНТЬЕВИЧ, БАЛАНИН ВИТАЛИЙ ХРИСТОФОРОВИЧ, БЫЧКОВ БОРИС СЕРГЕЕВИЧ
МПК / Метки
МПК: G01N 3/08
Метки: испытания, образца, объемном, равномерном, растяжении
Опубликовано: 07.11.1990
