Рельсовая цепь

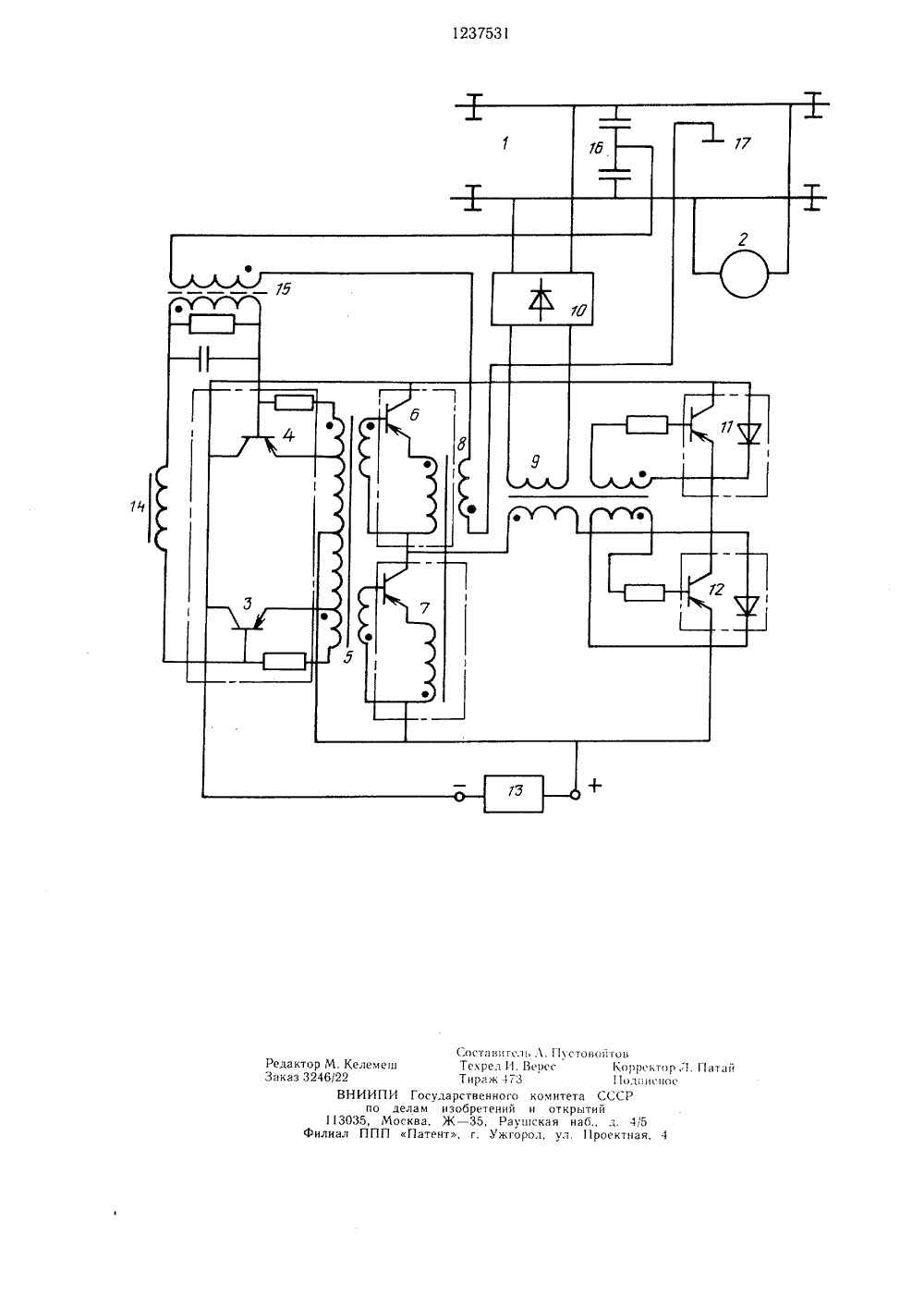

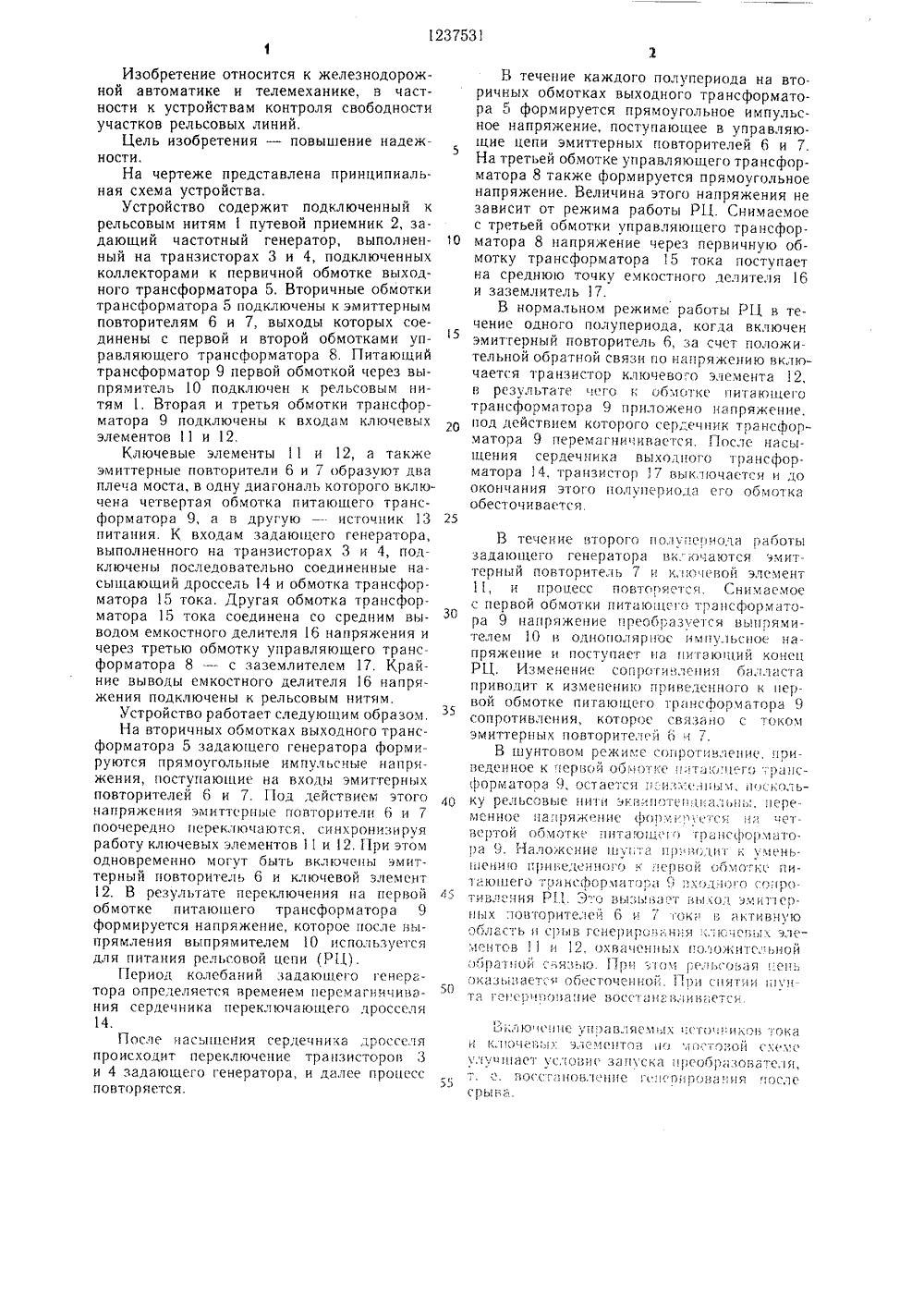

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 123 19) ц 4 В 61 1. 23 ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Куйбышевский институт инженеров железнодорожного транспорта(56) Авторское свидетельство СССР1131729, кл. В 61 1. 23/16, 1984. (54) (57) РЕЛЬСОВАЯ ЦЕПЬ, содержащая подключенный к рельсовым нитям путевой приемник, задающий частотный генератор, выход которого соединен с обмоткой выходного трансформатора, вторичныеобмотки которого подключены к входам первого и второго эмиттерных повторителей,выходы которых соединены с первой и второйобмотками управляющего трансформатора,питающий трансформатор, первая обмоткакоторого через выпрямитель подключена крельсовым нитям, вторая и третья обмотки соединены с управляющими входами ключевых элементов, а третья обмотка включена в одну диагональ моста, в другую диагональ которого включен источник питания и одно плечо которого образовано источниками тока, емкостной делитель напряжения, подключенный одними выводами к рельсовым нитям, заземлитель, подключенный к одному выводу третьей обмотки управляющего трансформатора, и насыщающий дроссель, один вывод которого подключен к первому входу задающего частотного генератора, отлицаюцаяся тем, что, с целью повышения надежности, она снабжена трансформатором тока, первая обмотка которого подключена к среднему выводу емкостного делителя напряжения и к второму выводу третьей обмотки управляющего трансформатора, вторая обмотка соединена с вторым входом задающего частотного генератора и вторым выводом насыщаюцего дросселя, а ключевые элементы соединены последовательно с источником питания.О 15 20 25 30 35 40 50 5. Изобретение относится к железнодорожной автоматике и телемеханике, в частности к устройствам контроля свободности участков рельсовых линий.Цель изобретения - повышение надежности.На чертеже представлена принципиаль. ная схема устройства,Устройство содержит подключенный к рельсовым нитям 1 путевой приемник 2, задающий частотный генератор, выполненный на транзисторах 3 и 4, подключенных коллекторами к первичной обмотке выходного трансформатора 5, Вторичные обмотки трансформатора 5 подключены к эмиттерным повторителям 6 и 7, выходы которых соединены с первой и второй обмотками управляющего трансформатора 8. Питающий трансформатор 9 первой обмоткой через выпрямитель 10 подключен к рельсовым нитям 1, Вторая и третья обмотки трансформатора 9 подключены к входам ключевых элементов 11 и 12.Ключевые элементы 11 и 12, а также эмиттерные повторители 6 и 7 образуют двз плеча моста, в одну диагональ которого вклк)- чена четвертая обмотка питающего трансформатора 9, а в другую - источник 13 питания. К входам задающего генератора, выполненного на транзисторах 3 и 4, подключены последовательно соединенные цасыщающий дроссель 14 и обмотка трансформатора 15 тока. Другая обмотка трансформатора 15 тока соединена со средним выводом емкостцого делителя 16 напряжения и через третью обмотку управляющего трансформатора 8 - с заземлителем 17. Крайние выводы емкостного делителя 16 напряжения подключены к рельсовым нитям.Устройство работает следующим образом.На вторичных обмотках выходного трансформатора 5 задающего генератора формируются прямоугольные импульсные напряжения, поступающие на входы эмиттерных повторителей 6 и 7. Под действием этого напряжения эмиттсрцые повторители 6 и 7 поочередно церек.почаются, синхронизируя работу ключевых элементов 11 и 12. При этом одновременно могут быть включены эмиттерцый повторитель 6 и ключевой элемент 12. В результате переключения ца первой обмотке питающего трансформатора 9 формируется напряжение, которое после Выпрямления выпрямителем 10 используется для питания рельсовой цепи 1 РЦ).Период колебаний задающего гецергтора определяется временем церемагничивяния сердечника переключающего дросселя 14.После цасьццеция сердечника дросселя происходит переключение тра цзисторов 3 и 4 задающего генератора, и далее процесс повторяется. В течение каждого полупериода на вторичных обмотках выходного трансформатора 5 формируется прямоугольное импульсное напряжение, поступаюгцее в управляющие цепи эмиттерных повторителей 6) и 7. На третьей обмотке управляющего трансформатора 8 также формируется прямоугольное напряжение. Величина этого напряжения не зависит от режима работы РЦ. Снимаемое с третьей обмотки управ.гик)щего трансформатора 8 напряжение через первичную обмотку трансформатора 15 тока поступает на среднюю точку емкостного делителя 16 и заземлитель 17.В нормальном режиме работы РЦ в течение одного полупериода, когда включен эмиттерный повторитель 6, за счет положительной обратной связи по напряжению Включается транзистор ключево-о элемента 12, в результате чего к обмотке питаюгцего трансформатора 9 приложено напряжение, под действием ксторого сер;ечцик трансформатора 9 ггеремягничивается. После насыщения сердечцика выходцого трансформатора 14, транзистор 17 выключается и до окончания этого цолупериодя его обмоткг обесточивается. В течение второго полуге(иода работы задающего генератора Вк. к)чяются эмиттерный повторитель 7 и клк"евой элемент 11, и процесс повторяется. Снимаемое с первой обмотки питяюцьсго трансформатора 9 напряжение цреобРазуется Вьшрямителем 10 В однополярцос импульсное напряжение и поступает ня цитяк)ций конец РЦ. Изменение сопре Ги аления бз.ласта приводит к измецению ггриведснцого к ервой обмотке питающего трансформатора 9 сопротивления, которое св 51 зя 1 о с током эмиттерных повторителей 6 и 7.В шунтовом режиме согротивлегие, 1 риведеццое к перцей обмотке цятяюг 1:го ГряцсфорЪРЯТООЗ 9, ОСЗЕТС 5 .;:ИЗ;СЕЯэгх 1, ОСКОЛЬ- ку рельсовые нити э 5 иотецц:яльць:, ггеремсццое ця:гряжецие о):.1Стс 5: ия СтВсртой Обмотке питающГо трансформаторая 9. Наложение уг;тя Ррг Волг Г Р; уменьшсни(О цриедеНого к цсрой Обмотке пи- ТЯЮШЕГО ТРЕ НсфОРМЗТ)РЯ , 1.Хг)Л.100 СО РЕ)- тивле.:гия РЦто вызызст Выход эмиттерЦ 1)1 Х ПОВТОПИТЕ.:1(РР Ь И 1 ОКЯ В Р КТИ ВРРУЮ ОЕЯСТЬ 11 С)ЫВ ГЕ)ЦСРРЕ)Е)РЯЦР 151 К,",К РСГРгх Э,1 Е - ментсв 11 и 12, охваченных 110,о)кГе И 011 (бря 1 ОЙ ся;10. ПГ)иО рельсОВяя .е 1 Окязыгзет(5( ОбестОчеццой, 1)и (цятги 11",ц- ТЯ ГЕ(П 110 ЯИв ВОССТ 11 ЦЯ Р.ГИВЯЕТС 5" Й РКЛ Ю 1(1 11 С П О Я В. и Е М Ы Х Р (Т 11 И К 0 В 1 С К ЯИ КЛ;)ЕГР 1 Х Э.Рс)РЕРТОВ (10 ,(ОСТОВОЙ Е" ХЕМС м, "1.цЯст "с:ОВ 1 е запскЯ рсобре Яоватс,51, Г. С. ГРО(СТНОГ(.ЦРРЕ Г(1101) Р РОВЗ 1151 и ПОСЛЕ СРЫ 1(Я(.ИИПИ Госуда по делам и 5, Москва, Ж ППП Патент Л, ПустовойтовКоррс ктоПогииснкомитета СССРи открытийская наб 415од, ул. 11 роектная. 4 1 Питай
