Трансформатор с регулированием напряжения под нагрузкой

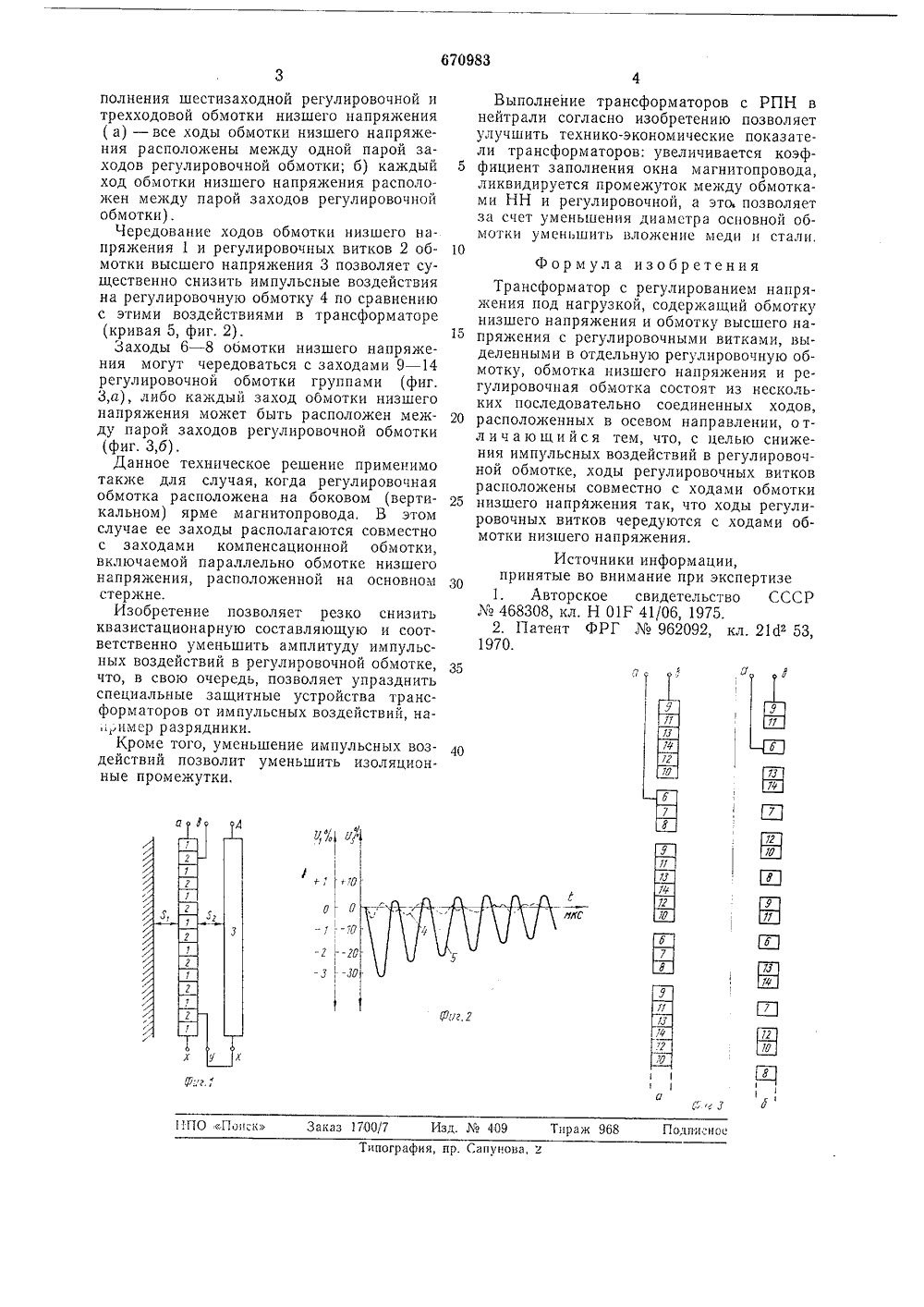

СОюз СОБетских Социалистических Республик(088.8) по делам изобретений и открытий(45) Дата опубликования описания 30.06.79(54) ТРАНСФОРМАТОР С РЕГУЛИРОВАНИЕМ НАПРЯЖЕНИЯ ПОД НАГРУЗКОЙИзобретение относится к электротехнике, в частности к трансформаторам с регулированием напряжения под нагрузкои (РПН).Извсстны трансформаторы с РПН, в которых регулирование напряжения осуществляется посредством отдельной регулировочной обмотки многозаходной конструкции 11, каждый заход которой образует отдельную ступень регулирования и состоит из нескольких последовательно соединенных витков, равномерно распределенных вдоль всей высоты обмотки. Регулировочная обмотка располагается рядом с другими обмотками трансформатора, причем наиболее часто - рядом с обмоткой низкого напряжения, класс напряжения которой близок к классу напряжения регулировочной обмотки.Недостатком такой конструкции является высокий уровень импульсных воздействий в регулировочной обмотке, что требует при.менения специальных защитных устройств, например разрядников. Однако применение таких устройств снижает надежность работы трансформаторов и приводит к необходимости обеспечения электродинамической стойкости регулировочной обмотки.Известен также трансформатор с РПН 21, содержащий обмотку низшего напряжения и обмотку высшего напряжения с регулировочпымп витками, выделенными в отдельную регулировочную обмотку, в котором обмотка низшего напряжения выполнена из двух отдельных слоев, причем вто рой слой размещается между обмоткамивысшего напряжения и регулировочной.Данный трансформатор является наиболее близким к изобретению по технической сущности и достигаемому эффекту.10 В таких трансформаторах действительнодостигается определеннос снижение квазистационарной составляющей импульсных воздействий в рсгулировочной обмотке, однако при этом требуется дополнительный 15 изоляционный промежуток, что ухудшаеттехнико-экономические показатели трансформатора и не исключает необходимости применения защитных устройств.Целью изобретения является снижение 20 импульсных воздействий в регулпровочнойобмотке трансформаторов с РПН без пр.- менения специальных защитны.; устройств.С этой целью ходы регулировочных витков расположены совместно с ходами оомотки 25 низшего напряжения так, что ходы регулировочных витков чередуются с ходами обмотки низшего напряжения.На фиг. 1 изображен трансформатор; нафиг. 2 - импульсные воздействия на регу лировочные обмотки; на фпг. 3 - пример вы-1 г-ю -,1-ЗО пг. Р ПО Попок каз 1700/7Тппог Подписное,409 Тираж 96 я, пр. Сапунова,полнения шестизаходной регулировочной итрехходовой обмотки низшего напряжения( а) - все ходы обмотки низшего напряжения расположены между одной парой заходов регулировочной обмотки; б) каждый 5ход обмотки низшего напряжения расположен между парой заходов регулировочнойобмотки) .Чередование ходов обмотки низшего напряжения 1 и регулировочных витков 2 обмотки высшего напряжения 3 позволяет существенно снизить импульсные воздействияна регулировочную обмотку 4 по сравнениюс этими воздействиями в трансформаторе(кривая 5, фиг. 2). 15Заходы 6 - 8 оомотки низшего напряжения могут чередоваться с заходами 9 - 14регулировочной обмотки группами (фиг,З,а), либо каждый заход обмотки низшегонапряжения может быть расположен между парой заходов регулировочной обмотки(фиг. З,б),Данное техническое решение применимотакже для случая, когда регулировочнаяобмотка расположена на боковом (вертикальном) ярме магнитопровода. В этомслучае ее заходы располагаются совместнос заходами компенсационной обмотки,включаемой параллельно обмотке низшегонапряжения, расположенной на основном З 0стержне.Изобретение позволяет резко снизитьквазистационарную составляющую и соответственно уменьшить амплитуду импульсных воздействий в регулировочной обмотке,что, в свою очередь, позволяет упразднитьспециальные защитные устройства трансформаторов от импульсных воздействий, на,имер разрядники.Кроме того, уменьшение импульсных воздействий позволит уменьшить изоляционные промежутки,Выполнение трансформаторов с РПН в нейтрали согласно изобретению позволяет улучшить технико-экономические показатели трансформаторов: увеличивается коэффициент заполнения окна магнитопровода, ликвидируется промежуток между обмотками НН и регулировочной, а это. позволяет за счет уменьшения диаметра основной обмотки уменьшить вложение меди и стали,Формула изобретенияТрансформатор с регулированием напряжения под нагрузкой, содержащий обмотку низшего напряжения и обмотку высшего напряжения с регулировочными витками, выделенными в отдельную регулировочную обмотку, обмотка низшего напряжения и регулировочная обмотка состоят из нескольких последовательно соединенных ходов, расположенных в осевом направлении, отличающийся тем, что, с целью снижения импульсных воздействий в регулировочной обмотке, ходы регулировочных витков расположены совместно с ходами обмотки низшего напряжения так, что ходы регулировочных витков чередуются с ходами обмотки низшего напряжения.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР468308, кл. Н 01 Р 4106, 1975,2, Патент ФРГ962092, кл. 21 сР 53, 1970.
