Инвертор с инжекционным питанием

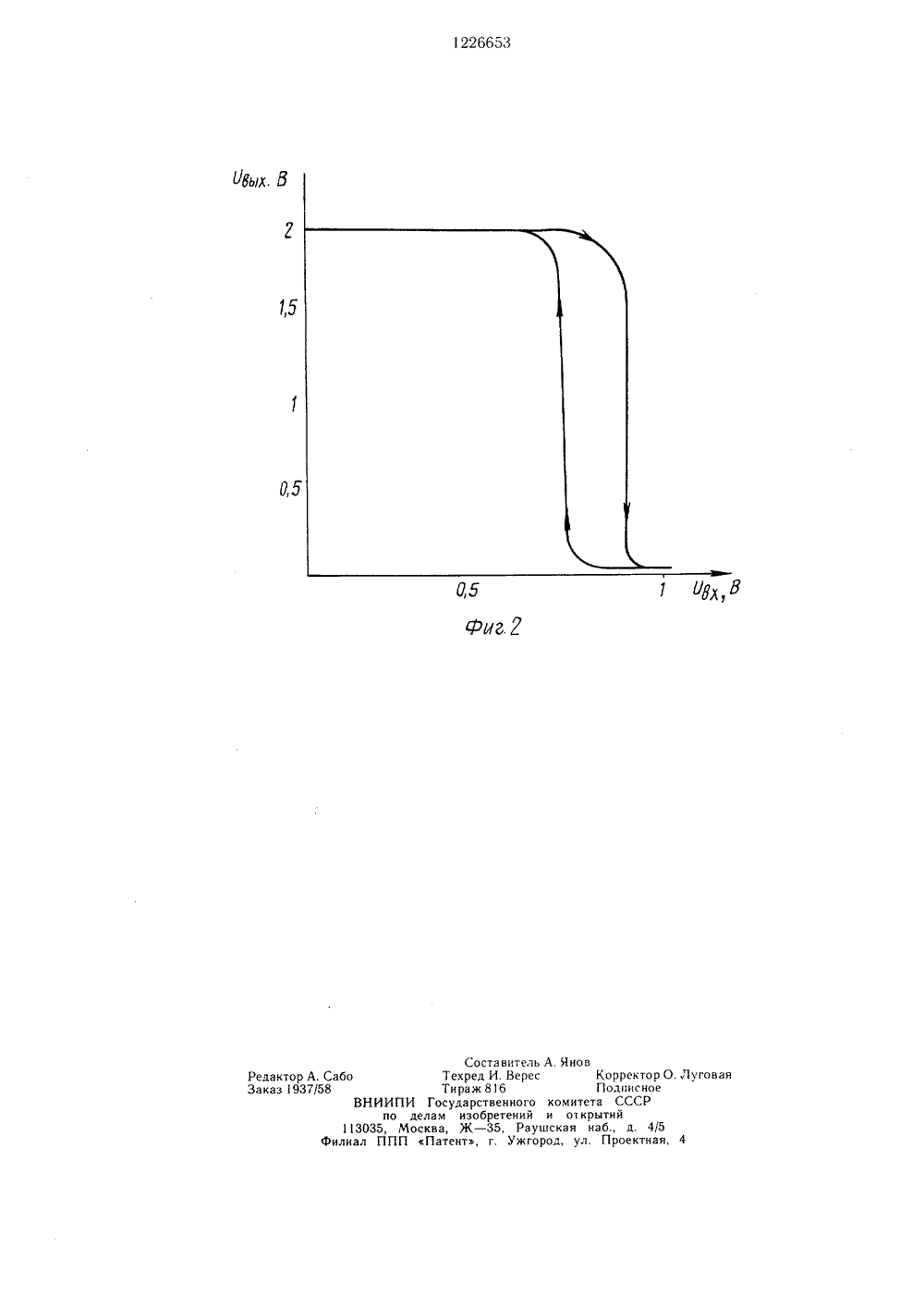

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК бВ 4 Н 03 1 с, 1909 САНИЕОРСКОМУ СВИ Юу т1 / К ЛЬСТВУ НЖЕКЦИОННЪМ15 нстит атики отехники остюнина,ский Г. П.. Масл етельство СССК 19/091, 198 ГОСУДАРСТВЕННЫИ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(57) Изобретение относится к логическим элементам с инжекторным питанием. Цель изобретения - расширение функциональных возможностей. Устройство содержит питающие р-п-р и п-р-и транзисторы 1 и 2, управляемые р-и-р и п-р-и транзисторы 3 и 4, дополнительный и-р-и транзистор 5, шины 6 и 7 питания, входную 8, выходную 9 и общую 10 шины. Введение дополнительного п-р-п транзистора позволило устройству обеспечить функции запоминания входного сигнала, 2 ил.Изобретение относится к импульсной технике, а именно к логическим элементам с инжекционным питанием.Цель изобретения - расширение функциональных возможностей инвертора с инжекционным питанием путем обеспечения функции запоминания входного сигнала.На фиг. 1 приведена принципиальная схема инвертора с инжекционным питанием; на фиг. 2 - экспериментальные зависимости выходного напряженияот входного (.)- для инвертора на кремниевых транзисторах.Инвертор с инжекционным питанием (фиг. 1) содержит питающий р-и-р транзистор 1, питающий и-и транзистор 2, управля емый р-и-р транзистор 3, управляемый п-г-п транзистор 4, дополнительный и-р-и транзистор 5, первую и вторую шины ь и 7 питания, вход 8, выход 9 и общую шину 10, первая и вторая шины 6 и 7 питания подключены соответственно к эмиттерам питающих р-и-р эО и п-р-и транзисторов 1 и 2, к коллектору питающего р-п-р транзистора 1 подключен выход 9 и коллектор управляемого и-р-п транзистора 4, эмиттер которого подключен к общей шине 10 и коллектору питающего п-р-п транзистора 2, базы управляемых Р-п-о и п-р-п транзисторов 3 и 4 подключены к входу 8 инвертора, база питающего -п. транзистора 1 подключена к эмиттеру управлямого -и-Р транзистора 3 и коллектору дополнительного п-р-п транзистора 5, а база питающего пп транзистора 2 подключена к коллектору управляемого р-п-р транзистора 3 и эмиттеру дополнительного п-р-и транзистора 5, база которого подключена к выходу 9 инвертора.Инвертор с инжекционным питанием работает следующим образом.При открытом управляемом р-и-р транзистора 3 между первой и второй шинами 6 и 7 питания протекает ток по цепи: первая шина питания 6, эмиттер-база питающего р-п-р транзистора 1, эмиттер-коллектор уп равляемого р-и-р транзистора 3, база-эмиттер питающего п-р-п транзистора 2, вторая шина питания 7. Этот ток порождает избыточный заряд основных носителей в коллекторах питающих р-и-р и п-р-п транзисторов 1 и 2 (дырок в коллекторе питающего р-и-р транзистора 1 и электронов в коллекторе питающего п-р-и транзистора 2). За счет этого заряда между выходом 9 и общей шиной 10 появляется инжекционное напряжение. Такое состояние инвертора сохраняется при закрытом управляемом п-р-и транзисторе 4. При этом выходное (инжекционное) напряжение обеспечивает и открытое состояние дополнительного п-р-и транзистора 5.При подаче на вход 8 сигнала положительной полярности управляемый р-и-р транзистор 3 закрывается, а управляемый и-р-п транзистор 4 открывается и уменьшае выходное (инжекционное) напряжение, Но поскольку и при закрытом управляемом р-п-р транзисторе 3 протекает ток через эмиттерные переходы питающих р-и-р и п-р-п транзисторов 1 и 2 за счет открытого дополнительного и-р-и транзистора 5, снижение выходного напряжения управляемым и-р-п транзистором 4 затруднено.Поэтому логический ноль на выходе устройства получается при несколько повышенном напряжении 1Обратное переключение инвертора происходит при меньшем Б Дополнительный п-р-и транзистор 5 закрыт, уменьшение Б- приводит к закрыванию управляемого и-р-п транзистора 4 и открыванию управляемого р-и-р транзистора 3. Влияние дополнительного п-р-и транзистора 5 на этот процесс несущественно, он открывается позже управляемого р-п-р транзистора 3. При необходидимости расширить диапазон запоминаемых величин входного напряжения, т, е. расширить петлю (фиг. 2), можно путем включения резистора в цепь базы управляемого п-р-п, транзистора 4. Увеличение номинала этого резистора приводит к повышению (ц, при котором устройство переходит из состояния логической единицы на выходе 9 в состояние логического нуля,Таким образом, в определенном диапазоне входных напряжений инвертор с инжекционным питанием может. выполнять функциюпамяти. Это свойство позволяет существенно расширить область применения инвертирующего устройства. Фор чула изобретенияИнвертор с инжекционным питанием по авт. св. Юо 1088127, отличающийся тем, что, с целью расширения функциональных возможностей, в него введен дополнительный и-р-п транзистор, база которого подключена к выходу инвертора, коллектор - к базе питающего р-и-р транзистора, а эмиттер - к базе питающего п-р-п транзистора,1226653 Йы. В 0,5 Фх,05 Редактор А. СабоЗаказ 937/58 Составитель А. Янов Техред И. Верес Корректор О. Луговая Тираж 816 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 113035, Москва, Ж - 35, Раущская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
