Инвертор с инжекционным питанием

Номер патента: 1345338

Авторы: Игумнов, Костюнина, Масловский, Морев

ZIP архив

Текст

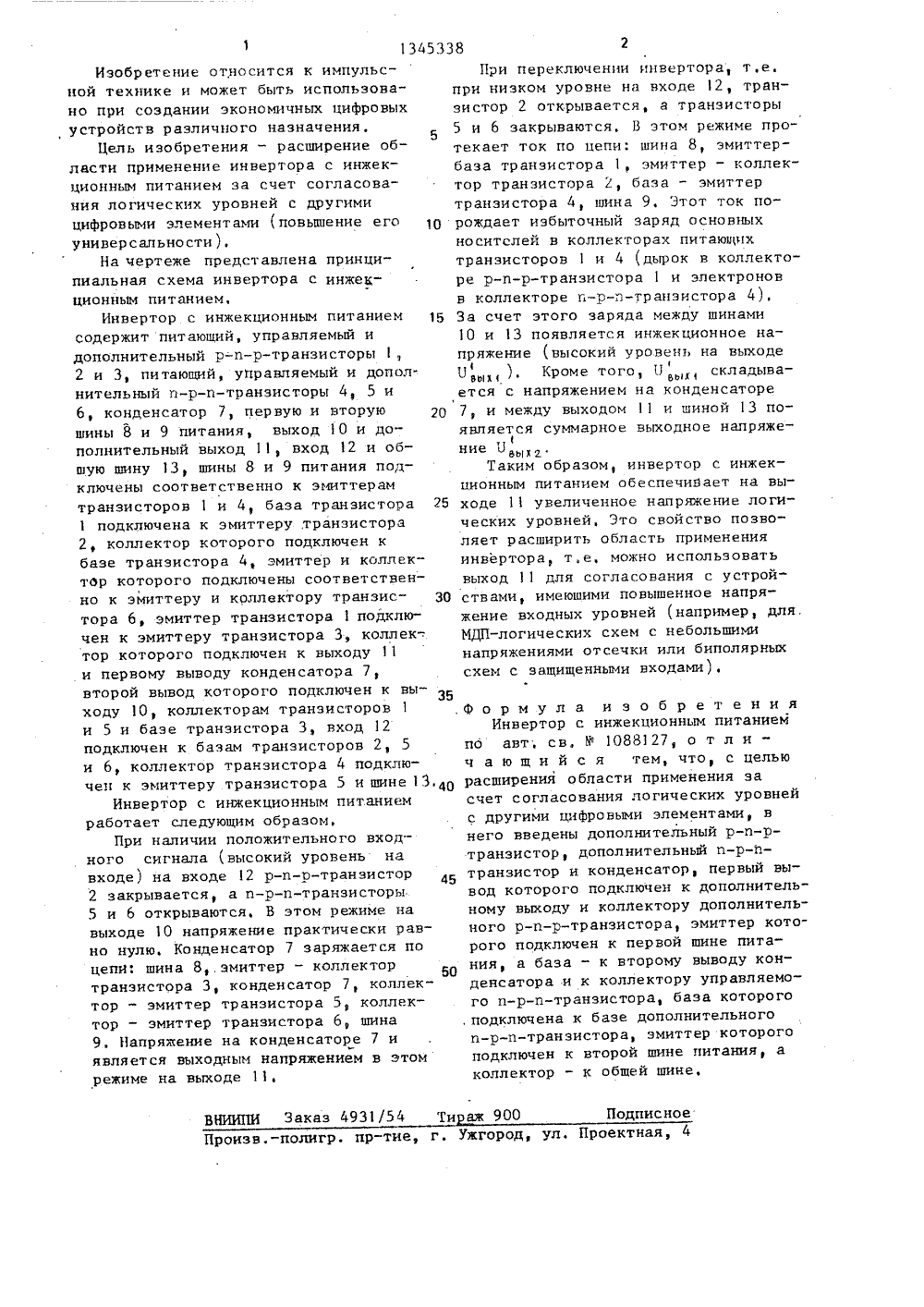

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) (И) 4 Н 03 К 19/091 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРпО делАм изОБРетений и ОткРытии ЗОБРЕТЕНИЯ Н ЛЬСТ ВСНОМ радиот тикиовский о СССР 1, 1983, ЫМ ПИТА(57) Изобре ной технике но при созд устройств р И обретение ение относится к импульс и может быть использовании экономичных цифровых зличного назначения.позволяет расширить обения инвертора с инжеканием в результате повыэ ласти применционным пит(54) ИНВЕРТОР С ИНЖВКЦИОНИЕМ щения универсальности инвертора путем согласования его логических уров"ней с другими цифровыми элементами.Инвертор содержит питающий, управляемый и дополнительный транзисторы1, 2 и 3 р-п-р-типа, питающий, управляемый и дополнительный транзисторы4, 5 и 6.п-р-п-типа, конденсатор 7,шины 8 и 9 питания, выход 10, дополнительный выход 11, вход 12 и общуюшину 13. Инвертор формирует на выходе 11 увеличенное напряжение логических уровней, что расширяет область применения инвертора. Так, например, можно использовать выход 11для согласования с устройствами,имеющими повышенное напряжение входных уровней, например, для МДП-логических схем с небольшими напряжения-ми отсечки или биполярных схем с защищенными входами. 1 ил,1345338 Изобретение относится к импульсной технике и может быть использовано при создании экономичных цифровыхустройств различного назначения5Цель изобретения - расширение области применение инвертора с инжекционным питанием за счет согласования логических уровней с другимицифровыми элементами (повышение его 10универ сально сти ),На чертеже представлена принципиальная схема инвертора с инжекционным питанием,Инвертор с инжекционным питанием 1 бсодержит питающий, управляемый идополнительный р-и-р-транзисторы 12 и 3, питающий, управляемый и дополнительный и-р-п-транзисторы 4, 5 и6, конденсатор 7, первую и вторую 20шины 8 и 9 питания, выход 10 и дополнительный выход 11, вход 12 и общую шину 13, шины 8 и 9 питания подключены соответственно к эмиттерамтранзисторов 1 и 4, база транзистора 251 подключена к эмиттеру,транзистора2, коллектор которого подключен кбазе транзистора 4 эмиттер и коллектор которого подключены соответственно к эмиттеру и крллектору транзис- ЗОтора 6, эмиттер транзистора 1 подключен к эмиттеру транзистора 3, коллек-.тор которого подключен к выходу 11и первому выводу конденсатора 7,второй вывод которого подключен к выходу 10, коллекторам транзисторов 1и 5 и базе транзистора 3, вход 12подключен к базам транзисторов 2, 5и 6, коллектор транзистора 4 подключен к эмиттеру транзистора 5 и шине 13,4 ОИнвертор с инжекционным питаниемработает следующим образом,При наличии положительного входного сигнала (высокий уровень навходе) на входе 12 р-и-Р-транзистор 452 закрывается, а и-р-п-транзисторы5 и 6 открываются, В этом режиме навыходе 10 напряжение практически равно нулю, Конденсатор 7 заряжается поцепи: шина 8,.эмиттер - коллектортранзистора 3, конденсатор 7, коллектор - эмиттер транзистора 5, коллектор - эмиттер транзистора 6, шина9, Напряжение на конденсаторе 7 иявляется выходным напряжением в этомрежиме на выходе 11,аж 900 Подписное Ужгород, ул. Проектная, 4 ВНИИПИ Заказ 4931/54 Ти Произв.-полигр. пр-тие, г. При переключении инвертора, т,е,при низком уровне на входе 12, транзистор 2 открывается, а транзисторы5 и 6 закрываются, Б этом режиме протекает ток по цепи: шина 8, эмиттербаза транзистора 1, эмиттер - коллектор транзистора 2, база - эмиттертранзистора 4, шина 9. Зтот ток порождает избыточный заряд основныхносителей в коллекторах питающихтранзисторов 1 и 4 (дырок в коллекторе р-п-р-транзистора 1 и электроновв коллекторе и-р-и-транзистора 4),За счет этого заряда между шинами10 и 13 появляется инжекционное напряжение (высокий уровень на выходе1 (13 ы ), Кроме того, 1 ,ц, складывается с напряжением на конденсаторе7, и между выходом 11 и шиной 13 появляется суммарное выходное напряжение Зеы 2Таким образом, инвертор с инжекционным питанием обеспечивает на выходе 11 увеличенное напряжение логических уровней, Это свойство позволяет расширить область примененияинвертора, т,е, можно испольэоватьвыход 11 для согласования с устройствами, имеюшими повышенное напряжение входных уровней (например, для,МДП-логических схем с небольшиминапряжениями отсечки или биполярныхсхем с защищенными входами),Формула изобретенияИнвертор с инжекционным питанием по авт; св. 9 1088127, о т л и - ч а ю щ и й с я тем, что, с целью расширения области применения за счет согласования логических уровней с другими цифровыми элементами, в него введены дополнительный р-п-ртранзистор, дополнительный и-р-и- транзистор и конденсатор, первый вывод которого подключен к дополнительному выходу и колпектору дополнительного р-п-р-транзистора, эмиттер которого подключен к первой шине питания, а база - к второму выводу конденсатора и к коллектору управляемого п-р-п-транзистора, база которого подключена к базе дополнительного п-р-п-транзистора, эмиттер которого подключен к второй шине питания, а коллектор - к общей шине,

Смотреть

Заявка

4061004, 22.04.1986

МОСКОВСКИЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ

ИГУМНОВ ДМИТРИЙ ВАСИЛЬЕВИЧ, МАСЛОВСКИЙ ВЛАДИМИР АНАТОЛЬЕВИЧ, КОСТЮНИНА ГАЛИНА ПЕТРОВНА, МОРЕВ МАКСИМ ЮРЬЕВИЧ

МПК / Метки

МПК: H03K 19/091

Метки: инвертор, инжекционным, питанием

Опубликовано: 15.10.1987
